Установка эталонная поверочная Обозначение отсутствует, 86668-22

Установка эталонная поверочная (далее - ПУ) предназначена для измерения, хранения и передачи единицы массового расхода и массы протекающей жидкости при поверке и контроле метрологических характеристик системы измерений количества и показателей качества нефти на выходе приемо-сдаточного пункта «Сахалин-1».
Карточка СИ
Номер в госреестре 86668-22
Наименование СИ Установка эталонная поверочная
Обозначение типа СИ Обозначение отсутствует
Изготовитель Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг"), г. Уфа
Год регистрации 2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Установка эталонная поверочная (далее - ПУ) предназначена для измерения, хранения и передачи единицы массового расхода и массы протекающей жидкости при поверке и контроле метрологических характеристик системы измерений количества и показателей качества нефти на выходе приемо-сдаточного пункта «Сахалин-1».

Описание

ПУ установлена в помещении блока технологического системы измерений количества и показателей качества нефти на выходе приемо-сдаточного пункта «Сахалин-1».

Принцип действия ПУ основан на прямом методе динамических измерений массового расхода и массы протекающей жидкости с применением счетчиков-расходомеров массовых. Регулирование расхода через ПУ осуществляется с помощью частотных регуляторов насосов на отдельной насосной станции.

В составе ПУ применены следующие средства измерений утвержденных типов:

- счетчики-расходомеры массовые Micro Motion модели CMF (далее - СРМ) с измерительным преобразователем модели 2700, тип зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений (далее - рег.) № 45115-16;

- датчики температуры Rosemount 3144Р, рег. № 63889-16;

- преобразователи давления измерительный 3051S, рег. №66525-17;

- контроллеры измерительные FloBoss S600+, рег. №64224-16;

- термометры и манометры для местной индикации и контроля температуры и давления. Вспомогательные устройства и технические средства:

- запорная арматура;

- автоматизированное рабочее место (далее - АРМ) оператора.

Общий вид ПУ указан на рисунке 1.

Нанесение знака поверки на ПУ не предусмотрено.

Заводской номер ПУ нанесен на фирменную табличку в виде буквенно-цифрового обозначения методом аппликации.

Место нанесения заводского номера указано на рисунке 2.

Пломбирование ПУ не предусмотрено. Средства измерений, входящие в состав ПУ, пломбируются в соответствии с их описанием типа.

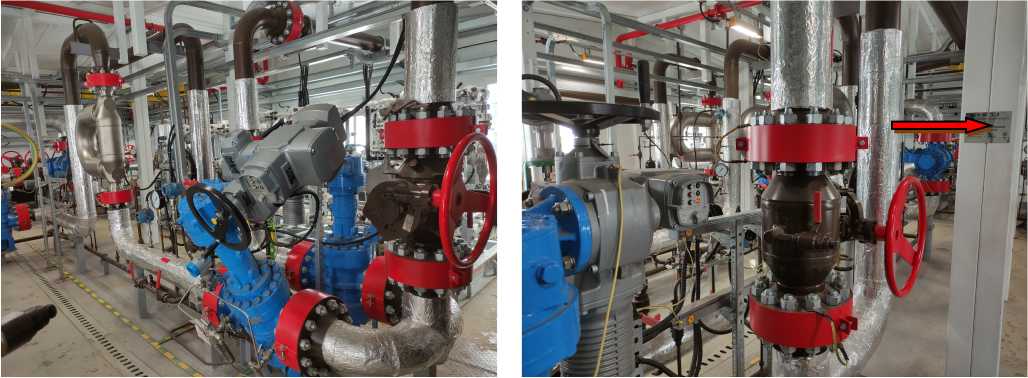

Рисунок 1 - Общий вид ПУ

Рисунок 2 - Место нанесения заводского номера

Программное обеспечение

Программное обеспечение (ПО) ПУ (ИВК, АРМ оператора) обеспечивает автоматизированное выполнение функций сбора, обработки, отображения, регистрации информации по проведению поверки (КМХ) системы измерений количества и показателей качества нефти, а также управление режимами работы ПУ. Метрологические характеристики ПУ установлены с учетом влияния ПО.

Наименования ПО и идентификационные данные указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

ПО Floboss S600+

ПО АРМ оператора

Идентификационное наименование ПО

Binary.app

mDLL.dll

Номер версии (идентификационный номер) ПО

06.25/25

1.2.5.16

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

1990

8F5F0A80

Алгоритм вычисления цифрового идентификатора ПО

CRC-16

CRC-32

Уровень защиты ПО ПУ «средний» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».

Технические характеристики

Метрологические и основные технические характеристики ПУ, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений расхода, т/ч

от 24,6 до 164,2

Пределы допускаемой относительной погрешности измерений массы жидкости в потоке и массового расхода жидкости, %

±0,11

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Измеряемая среда

нефть по ГОСТ Р 51858-2002 «Нефть. Общие технические условия»

Диапазон температуры рабочей среды, °С

от +5 до +55

Диапазон давления нефти, МПа

от 6,5 до 12,6

Диапазон плотности нефти при 20 °С, кг/м3 (градусы API)

от 855,8 до 897 (от 26 до 38)

Вязкость кинематическая при 40 °С, мм2/с (сСт), не более

10,0

Массовая доля воды в нефти, %, не более

0,5

Массовая доля механических примесей, %, не более

0,05

Массовая концентрация хлористых солей, мг/дм3, не более

40

Режим работы ПУ

периодический

Параметры электрического питания: - напряжение переменного тока, В

- частота переменного тока, Г ц

380±38 (трехфазное), 220±22 (однофазное) 50±1

Климатические условия эксплуатации:

- температура в технологическом блоке, °С, не менее

+5

- температура в блоке аппаратурном, °С

от +15 до +24

Срок службы, лет, не менее

20

Знак утверждения типа

наносится в нижней части титульного листа руководства по эксплуатации ПУ типографским способом.

Комплектность

Комплектность ПУ приведена в таблице 4.

Таблица 4 - Комплектность ПУ

Наименование

Обозначение

Количество

Установка эталонная поверочная зав. № 604-1

-

1 шт.

Руководство по эксплуатации

604-1.00.00.00.000 РЭ

1 экз.

Методика поверки

-

1 экз.

Сведения о методах измерений

приведены в разделе 2 документа «Приемо-сдаточный пункт «Сахалин-1» ООО «ННК-Сахалинморнефтегаз». Установка эталонная поверочная. Руководство по эксплуатации» 604-1.00.00.00.000 РЭ.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».

Зарегистрировано поверок 3
Поверителей 2
Актуальность данных 05.11.2024
