| Номер в госреестре | 86671-22 |
| Наименование СИ | Установка вибрационная поверочная |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Акционерное общество "Прибалтийский судостроительный завод "Янтарь" (АО "ПСЗ "Янтарь"), г. Калининград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка вибрационная поверочная (далее виброустановка) предназначена для воспроизведения и измерений параметров вибрации: виброускорения и виброскорости.
К настоящему типу средств измерений относится установка вибрационная поверочная с заводским № 30.
Принцип действия виброустановки заключается во взаимодействии подвижной катушки, по которой проходит переменный электрический ток, с магнитным полем постоянного магнита, приводящии к появлению пондемоторных сил и вызывающим перемещение подвижной катушки и вибростола по закону изменения переменного тока.
Установка вибрационная поверочная состоит из:
- вибростенда электродинамического 4808 (фирма «Bruel & Kjaer», Дания) с усилителем мощности 2719 (фирма «Bruel & Kjaer», Дания);
- преобразователя виброизмерительного 4371 (фирма "Bruel &Kjaer", Дания) с усилителями согласующими 2626 (фирма "Bruel &Kjaer", Дания);
- анализатора спектра ZET 017-U2 (компания ZETLAB, г. Зеленоград).
Конструктивно электродинамический вибростенд состоит из корпуса с установленным в нем постоянным магнитом, форма которого позволяет создать магнитное поле в зазоре. В зазор устанавливается подвижная катушка с прикрепленным к ней вибростолом, в которой циркулирует переменный ток, поступающий от усилителя мощности. На усилитель мощности переменный сигнал подается с анализатора спектра ZET 017-U2.
Параметры вибрации определяются с помощью преобразователя виброизмерительного с усилителем согласующим и анализатора спектра ZET 017-U2.
Нанесение знака поверки на виброустановку не предусмотрено. Заводской номер виброустановки нанесен типографским способом в паспорте на виброустановку в числовом формате. На корпусах составных частей виброустановки маркировка нанесена в виде таблички устройства (шильдик) в буквенно-числовом формате с указанием модели и заводского номера, за исключением преобразователя виброизмерительного 4371, где маркировка нанесена способом гравировки в буквенно-числовом формате на корпусе преобразователя.
Общий вид установки вибрационной поверочной и место нанесения знака утверждения типа приведены на рисунке 1.
Место пломбировки (для стикера-наклейки) приведено на рисунке 2.

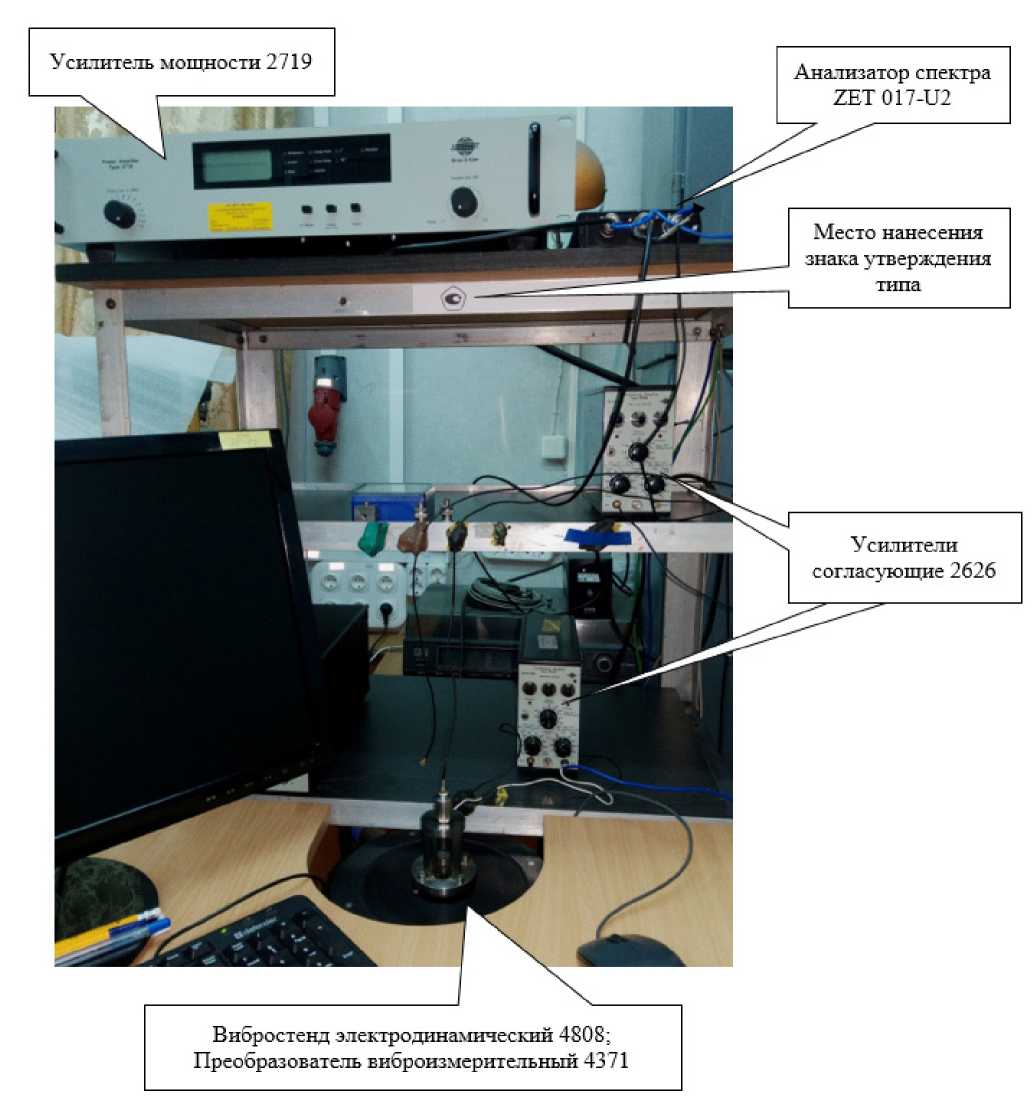

Рисунок 1 - Общий вид виброустановки и место нанесения знака утверждения типа

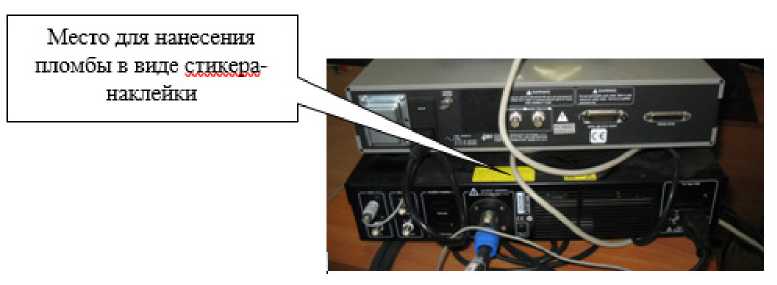

Рисунок 2 - Место пломбировки (для стикера-наклейки)
Программное обеспечение ZETLab анализатора спектра ZET 017-U2 (№ 39236-08 в Госреестре) включает в себя драйвер устройства и пакет прикладных программ, предназначенных для отображения и измерения электрических сигналов, поступающих в аналоговом виде на входы АЦП устройства и управления встроенным генератором синусоидального сигнала.
Для работы в составе виброустановки используются следующие программные компоненты из состава ПО анализатора спектра ZET 017-U2:
- "Настройка параметров АЦП и ЦАП", предназначенный для настройки каналов, установки характеристик вибропреобразователей и управления анализатором спектра;
- "Многоканальный осциллограф", предназначенный для наблюдения и измерения параметров анализируемых сигналов;
- "Вольтметр переменного тока", служащий для измерения с заданной точностью уровней сигналов с аналоговых входов устройства;
- "Анализ нелинейных искажений", позволяющий осуществить измерение коэффициента нелинейных искажений сигналов с аналоговых входов в заданном частотном диапазоне;
- "Измерение АЧХ", реализующий измерение и запись амплитудно-частотной характеристики проверяемого вибропреобразователя в линейном или логарифмическом масштабе в заданной частотной области.
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 - «средний»
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZETLab |
| Номер версии (идентификационный номер) ПО | 13.11.2012 |
| Цифровой идентификатор ПО | 8d8cc18d10002d374572932c7968ff40 |
| Алгоритм вычисления цифрового идентификатора ПО | md5 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение характеристики |
| Диапазон рабочих частот, Г ц | от 5 до 8350 |
| Диапазон воспроизведения и измерений амплитуд виброускорения, м/с2 | от 0,5 до 1000 |
| Диапазон воспроизведения и измерений амплитуд виброскорости, мм/с | от 0,2 до 1200 |
| Коэффициент гармоник воспроизведения и измерений амплитуд виброускорения, %, не более | 10 |
| Относительный коэффициент поперечного движения вибростола, %, не более | 20 |
| Доверительные границы относительной погрешности воспроизведения и измерений параметров вибрации в диапазоне частот, % от 5 до 20 Гц включ. св. 20 до 800 Гц включ св. 800 до 8350 Гц | ±5 ±3 ±5 |
| Уровень собственных шумов, выраженный в единицах виброускорения, м/с2, не более | 0,2 |
Таблица 3 -Основные технические характеристики
| Наименование характеристики | Значение характеристики |
| Условия эксплуатации: - диапазон рабочих температур, оС - относительная влажность воздуха, % - атмосферное давление, кПа | от +18 до +25 65±20 100±4 |
| Напряжение питания промышленной частоты сети, В | 220 ± 11 |
| Частота сети переменного тока, Г ц | 50,0 ± 0,5 |
| Потребляемая мощность, В^А, не более | 600 |
| Время подготовки к работе, ч, не более | 0,5 |
| Время непрерывной работы, ч, не менее | 8 |
| Масса, кг, не более - вибростенда 4808 - усилителя мощности 2719 - усилителя согласующего 2626 - преобразователя виброизмерительного 4371 - анализатора спектра ZET 017-U2 | 35 14 1,75 0,011 0,37 |
| Г абаритные размеры, мм, не более - вибростенда 4808 (диаметр; высота) - усилителя мощности 2719 (длина; ширина; высота) - усилителя согласующего 2626 (длина; ширина; высота) - преобразователя виброизмерительного 4371 (диаметр; высота) - анализатора спектра ZET 017-U2 (длина; ширина; высота) | 215; 200 483; 350; 88 200; 69,5; 132,6 13,5; 19,6 180; 115; 35 |
| Наработка до отказа, ч | 5000 |
| Средний срок службы, лет, не менее | 10 |
на руководство по эксплуатации типографским способом и на стойку установки наклейкой.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка вибрационная поверочная | - | 1 шт. |
| Комплект соединительных кабелей | - | 1 комп. |
| Установка вибрационная поверочная. Руководство по эксплуатации | 4808-30 РЭ | 1 экз. |
| Установка вибрационная поверочная, зав. № 30. Паспорт | 4808-30 ПС | 1 экз. |
руководство по эксплуатации 4808-30 РЭ «Установка вибрационная поверочная». Раздел 2 «Использование по назначению».
Приказ Росстандарта от 27 декабря 2018 г. № 2772 «Об утверждении государственной поверочной схемы для средств измерений виброперемещения, виброскорости, виброускорения и углового ускорения».
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
