| Номер в госреестре | 86673-22 |
| Наименование СИ | Устройства весоизмерительные |
| Обозначение типа СИ | УВИ0957 |
| Изготовитель | "METTLER TOLEDO, Inc", США |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Устройства весоизмерительные УВИ0957 (далее - устройства весоизмерительные) предназначены для измерения массы при приеме, хранении и отпуске жидких и газообразных веществ (далее - груза).
Принцип действия устройств весоизмерительных основан на преобразовании деформации упругих элементов весоизмерительных тензорезисторных датчиков (далее -датчиков), возникающей под действием силы тяжести взвешиваемого груза, в электрический аналоговый сигнал, изменяющийся пропорционально массе груза. Аналоговые электрические сигналы с датчиков суммируются и поступают в блок терминала, где преобразуются в цифровой код. Значение массы груза отображается на цифровом табло терминала.
Конструктивно устройство весоизмерительное состоит из грузоприемного устройства (далее - ГПУ), представляющего собой горизонтальную цилиндрическую емкость с опорами, которая опирается на четыре датчика весоизмерительных тензорезисторных 743 производства «Mettler-Toledo», США, терминала IND570 производства «Mettler-Toledo GmbH», Швейцария, сборной соединительной коробки и кабелей линий связи датчиков с терминалом.
Нанесение знака поверки на средство измерений не предусмотрено.
К устройствам данного типа относятся устройства весоизмерительные зав. №21-250-1; №21-250-2; №21-250-3, установленные на территории ОАО «Красноярский завод цветных металлов имени В.Н. Гулидова».
Общий вид устройства весоизмерительного представлен на рисунке 1.

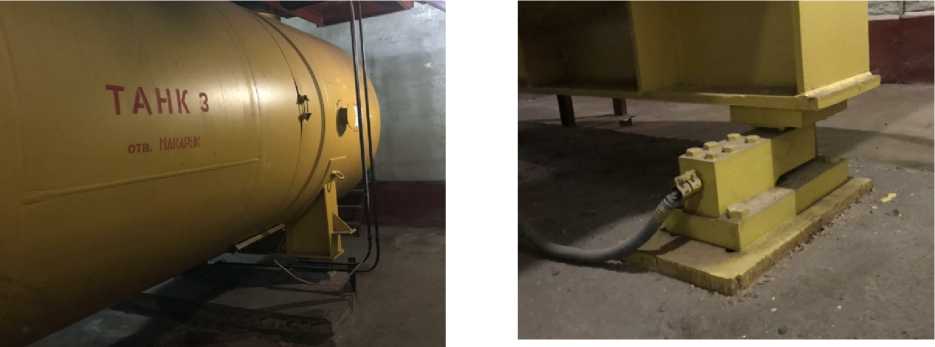

Рисунок 1 - Общий вид ГПУ устройства весоизмерительного УВИ0957
Общий вид терминала и схема пломбировки от несанкционированного доступа представлены на рисунке 2.

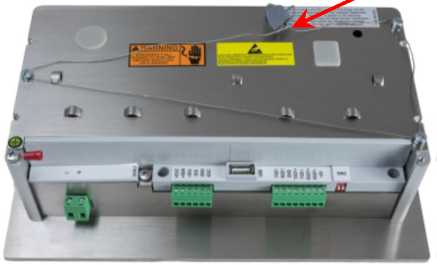

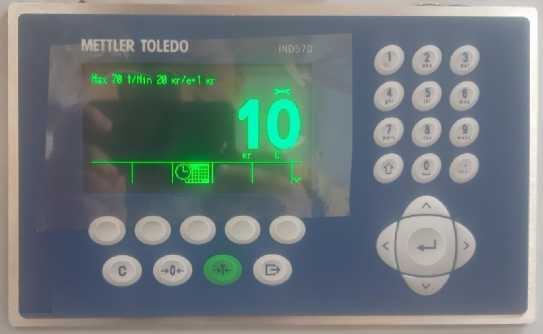

Рисунок 2 - Общий вид и схема пломбировки терминала IND570 от несанкционированного доступа
Место нанесения пломбы или пломбы в
виде разрушаемой наклейки
Маркировочная табличка, выполненная методом лазерной гравировки и расположенная на ГПУ, содержит следующую информацию: - знак утверждения типа;
- обозначение устройства весоизмерительного;
- значение максимальной нагрузки (Max);
- значение минимальной нагрузки (Min);
- значения поверочного интервала (е) и действительной цены деления (d);
- заводской номер, состоящий из 6 цифр разделенных тире.;
- год выпуска;
- наименование предприятия-изготовителя.
Программное обеспечение (ПО) устройств весоизмерительных является встроенным и полностью метрологически значимым.
Идентификационным признаком ПО служит номер версии, который вызывается из меню терминала и отображается на панели терминала.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбой или пломбой в виде разрушаемой наклейки, наносимой на крышку коробки терминала, предотвращающей доступ к переключателю юстировки.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | _ * - |
| Номер версии (идентификационный номер) ПО | 2.00.0036 |
| Цифровой идентификатор ПО | _ * - |
| *- данные не доступны, так как ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Уровень защиты встроенного ПО терминала в соответствии с Р 50.2.077-2014 -«высокий».
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |
| Максимальная нагрузка (Max), кг | 60000 | |
| Минимальная нагрузка (Min), кг | 400 | |
| Действительная цена деления (d), кг | 1 | |
| Поверочный интервал (е), кг | 20 | |
| Число поверочных интервалов (n) | 3000 | |
| Пределы допускаемой абсолютной погрешности (mpe), кг: | ||
| для нагрузки m, | 400 < m < 10000 | ±10 |
| 10000 < m < 40000 | ±20 | |
| 40000 < m < 60000 | ±30 | |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному значению пределов допускаемых погрешностей при первичной поверке.
Таблица 3 - Основные технические характеристики
| Диапазон рабочих температур, °С | от -10 до + 40 |
| Потребляемая мощность, В А, не более | 60 |
| Параметры электрического питания от сети переменного тока: - напряжение, В - частота, Г ц | от 187 до 242 от 49 до 51 |
| Габаритные размеры ГПУ, мм, не более | |
| - длина | 11120 |
| - ширина | 2640 |
| - высота | 3260 |
| Масса ГПУ, кг, не более | 10000 |
| Вероятность безотказной работы весов за 2000 часов, не менее | 0,92 |
| Средний срок службы, лет, не менее | 10 |
наносится методом лазерной гравировки на маркировочную табличку и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство весоизмерительное в сборе: | УВИ0957 | 1 комплект |
| Грузоприемное устройство | - | 1 шт. |
| Датчики весоизмерительные тензорезисторные | 743 | 4 шт. |
| Терминал | IND570 | 1 шт. |
| Соединительная коробка с комплектом кабелей | - | 1 шт. |
| Руководство по эксплуатации устройства весоизмерительного УВИ0957 | УВИ0957.РЭ | 1 экз. |
| Руководство по эксплуатации терминал IND570 | - | 1 экз. |
| Методика поверки | 1 экз. |
изложены в разделе «Порядок работы и методы измерений» УВИ0957.РЭ «Устройства весоизмерительные УВИ0957. Руководство по эксплуатации».
Государственная поверочная схема для средств измерения массы, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2818.
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
