Твердомеры универсальные Обозначение отсутствует, 86675-22

86675-22
Твердомеры универсальные (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.
Карточка СИ
Номер в госреестре 86675-22
Наименование СИ Твердомеры универсальные
Обозначение типа СИ Обозначение отсутствует
Изготовитель "INNOVATEST Europe BV", Нидерланды
Год регистрации 2022
Срок свидетельства 05.09.2027
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Твердомеры универсальные (далее - твердомеры) предназначены для измерений твердости металлов и сплавов по шкалам Роквелла, Супер-Роквелла, Виккерса и Бринелля в соответствии с ГОСТ 9013-59, ГОСТ 22975-78, ГОСТ Р ИСО 6507-1-2007, ГОСТ 9012-59.

Описание

Принцип действия твердомеров основан:

- для шкал Роквелла и Супер-Роквелла: на статическом вдавливании алмазного конусного или шарикового наконечников с последующим измерением глубины внедрения наконечника;

- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;

- для шкал Бринелля: на статическом вдавливании шарикового наконечника с последующим измерением диаметра окружности отпечатка.

Конструктивно твердомеры имеют металлический корпус и состоят из устройства приложения нагрузки и измерительного устройства.

Твердомеры выпускаются в следующих модификациях: FENIX 300U, VERZUS 750U, NEXUS 605U. Модификации твердомеров отличаются диапазоном прикладываемых нагрузок, программным обеспечением, габаритными размерами и массой.

Твердомеры FENIX 300U, NEXUS 605U оборудованы цифровым окуляром для измерения размеров отпечатка по шкалам Виккерса и Бринелля. Значение твёрдости рассчитывается на основе измеренных значений и отображается на ЖК-дисплее твердомера.

Твердомеры VERZUS 750U оборудованы цифровой камерой для автоматического измерения отпечатка.

Общий вид твердомеров с указанием мест нанесения знака утверждения типа и маркировочной таблички приведён на рисунках 1-3.

Пломбирование твердомеров не предусмотрено.

Нанесение знака поверки на твердомеры не предусмотрено.

Заводской номер в виде буквенно цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографским способом на маркировочную табличку из полимерного материала, закрепленную в месте, указанном на рисунках 1 - 3.

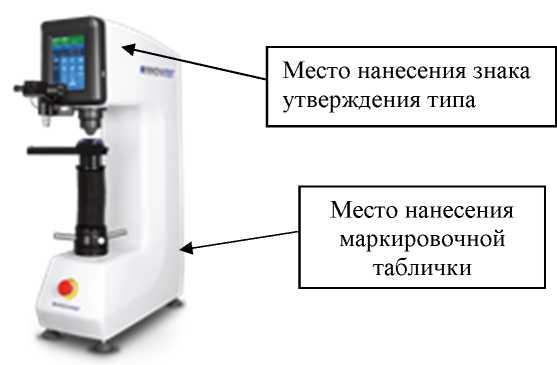

Место нанесения маркировочной таблички

Место нанесения знака утверждения типа

Рисунок 2 - Общий вид твердомеров универсальных VERZUS 750U

Рисунок 1 -Общий вид твердомеров универсальных FENIX 300U

Рисунок 3 - Общий вид твердомеров универсальных NEXUS 605U

Программное обеспечение

Программное обеспечение (далее - ПО) твердомеров используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные ПО

Значение для модификаций

FENIX 300U, NEXUS 605U

VERZUS 750U

Идентификационное наименование ПО

I-TOUCH

IMPRESSIONS

Номер версии (идентификационный номер) ПО

не ниже v 1.00

не ниже v 2.00

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

-

-

Технические характеристики

Таблица 2 - Метрологические характеристики твердомеров по шкалам Роквелла

Шкала Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HRA

от 20 HRA до 75 HRA включ. св. 75 HRA до 95 HRA включ.

±2,0 HRA

±1,2 HRA

0,8

HRB(W)

от 20 HRB(W) до 80 HRB(W) * от 80 HRB(W) до 100 HRB(W) включ.

±3,0 HRB(W)

±2,0 HRB(W)

1,2

HRC

от 20 HRC до 35 HRC включ. св. 35 HRC до 55 HRC включ. св. 55 HRC до 70 HRC включ.

±2,0 HRC

±1,5 HRC

±1,0 HRC

0,8

HRD

от 40 HRD до 70 HRD включ. св. 70 HRD до 77 HRD включ.

±2,0 HRD

±1,5 HRD

0,8

HRE(W)

от 70 HRE(W) до 90 HRE(W) включ. св. 90 HRE(W) до 100 HRE(W) включ.

±2,5 HRE(W)

±2,0 HRE(W)

1,2

HRF(W)

от 60 HRF(W) до 90 HRF(W) включ. св. 90 HRF(W) до 100 HRF(W) включ.

±3,0 hrf(w)

±2,0 HRF(W)

1,2

HRG(W)

от 30 HRG(W) до 50 HRG(W) включ. св. 50 HRG(W) до 75 HRG(W) включ. св. 75 HRg(w) до 94 HRg(w) включ.

±6,0 HRG(W)

±4,5 HRG(W)

±3,0 HRG(W)

1,2

HRH(W)

от 80 HRH(W) до 100 HRH(W) включ.

±2,0 HRH(W)

1,2

HRK(W)

от 40 HRK(W) до 60 HRK(W) включ. св. 60 HRK(W) до 80 HRK(W) включ. св. 80 HRK(W) до 100 HRK(W) включ.

±4,0 HRK(W)

±3,0 hrk(w)

±2,0 HRK(W)

1,2

П р и м е ч а н и я:

1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

2 Метрологические характеристики действительны для 5 измерений

Таблица 3 - Метрологические характеристики твердомеров по шкалам Супер-Роквелла

Шкала Супер-Роквелла

Диапазон измерений твердости

Пределы допускаемой абсолютной погрешности твердомеров

Размах чисел твердости, не более

HR15N

от 70 HR15N до 90 HR15N *

±2,0 HR15N

1,2

от 90 HR15N до 94 HR15N включ.

±1,0 HR15N

1,0

HR30N

от 40 HR30N до 76 HR30N *

±2,0 HR30N

1,2

от 76 HR30N до 86 HR30N включ.

±1,0 HR30N

1,0

HR45N

от 20 HR45N до 78 HR45N включ.

±2,0 HR45N

1,2

HR15T(W)

от 62 HR15T(W) до 93 HR15T(W) включ.

±3,0 HR15T(W)

2,4

HR30T(W)

от 15 HR30T(W) до 70 HR30T(W) включ.

±3,0 HR30T(W)

2,4

св 70 HR30T(W) до 82 HR30T(W) включ.

±2,0 HR30t(w)

2,0

HR45T(W)

от 10 HR45T(W) до 72 HR45T(W) включ.

±3,0 HR45T(W)

2,4

П р и м е ч а н и я:

1 Параметр, отмеченный * - крайнее значение твердости, не включенное в данный поддиапазон

2 Метрологические характеристики действительны для 5 измерений

Таблица 4 - Метрологические характеристики твердомеров по шкалам Виккерса

Обозначение шкалы твёрдости

Интервалы измерений твёрдости HV

от 50 до 125 включ.

св. 125 до 175 включ.

св. 175 до 225 включ.

св. 225 до 275 включ.

св. 275 до 325 включ.

св. 325 до 375 включ.

св. 375 до 425 включ.

св. 425 до 475 включ.

св. 475 до 525 включ.

Пределы допускаемой абсолютной погрешности твердомеров, HV, (±)

HV1

3

6

8

10

12

14

16

20

25

HV2

3

5

6

8

9

12

16

18

20

HV5

3

5

6

8

9

11

12

14

15

HV10; HV20

3

5

6

8

9

11

12

14

15

HV30, HV50;

HV100

3

5

6

6

6

7

8

9

10

Г

родолжение таблицы 4

Обозначение шкалы твёрдости

И

нтервалы измерений твёрдости HV

св. 525 до 575 включ.

св. 575 до 625 включ.

св. 625 до 675 включ.

св. 675 до 725 включ.

св. 725 до 775 включ.

св. 775 до 825 включ.

св. 825 до 875 включ.

св. 875 до 925 включ.

св. 925 до 1075 включ.

св. 1075 до 1500 включ.

Пределы допускаемой абсолютной погрешности твердомеров, HV, (±)

HV1

28

30

32

35

42

48

51

54

60

77

HV2

22

24

26

28

30

32

38

45

50

77

HV5

17

18

20

21

23

24

26

27

40

52

HV10; HV20

17

18

20

21

23

24

26

27

30

39

HV30, HV50

HV100

11

12

13

14

15

16

17

18

20

26

Г р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений

Таблица 5 - Метрологические характеристики твердомеров по шкалам Бринелля

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

от 8 до 20 включ.

от 20 до 54 включ.

св. 54 до 108 включ.

св. 108 до 163 включ.

св. 163 до 218 включ..

Пределы допускаемой абсолютной погрешности

твердомеров, HB (H

BW), (±)

HB (HBW) 2,5/15,6; HB(HBW) 5/62,5

0,6

1,6

-

-

-

HB (HBW) 2,5/31,25; HB(HBW) 5/125

0,6

1,6

3,2

-

-

HB (HBW) 1/10; HB(HBW) 2,5/62,5;

HB(HBW) 5/250

-

1,6

3,2

4,9

6,5

HB (HBW) 1/30; HB(HBW) 2,5/187,5;

-

-

3,2

4,9

6,5

Продолжение таблицы 5

Обозначение шкал измерения твёрдости

Диапазон измерений твёрдости, HB (HBW)

св. 218 до 272 включ

св. 272 до 326 включ.

св. 326 до 380 включ.

св. 380 до 450 включ.

св. 450 до 550 включ.

св. 550 до 650 включ.

Пределы допускаемой абсолютной погрешности

тве

рдомеров,

HB (HBW), (±)

HB 1/30; HB 2,5/187,5

8,2

9,8

11,4

13,5

-

-

HBW 1/30; HBW 2,5/187,5

8,2

9,8

11,4

13,5

16,5

19,5

П р и м е ч а н и е - Метрологические характеристики действительны для 5 измерений

Таблица 6 - Технические характеристики твердомеров по испытательным нагрузкам для шкал Роквелла и Супер-Роквелла

Шкала твердости

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, % *

предварительная

основная

предварительная

основная

Шкала Роквелла

HRA, HRF(W), HRH(W)

98,07

588,4

±2,0

±0,5

HRB(W), HRE(W), HRD

980,7

HRC, HRG(W), HRK(W)

1471

Шкала Супер-Роквелла

HR15N, HR15T(W)

29,42

147,1

±2,0

±0,66

HR30N, HR30T(W)

294,2

HR45N, HR45T(W)

441,3

* Действительно для трех измерений

Таблица 7 - Технические характеристики твердомеров по испытательным нагрузкам для шкал

Виккерса________________________________________________________________________

Модель твердомера

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, % *

FENIX 300U, VERZUS 750U

9,807, 19,61; 49,03; 98,07; 196,1; 294,2;

490,3; 980,7

±1,0

NEXUS 605U

49,03; 98,07; 196,1; 294,2; 490,3; 980,7

* Действительно для трех измерений

Таблица 8 - Технические характеристики твердомеров по испытательным нагрузкам для шкал Бринелля

Модели твердомера

Шкала Бринелля

Испытательные нагрузки, Н

Пределы допускаемого относительного отклонения испытательных нагрузок, % *

Диапазон измерений твердости, HBW

FENIX 300U, VERZUS 750U NEXUS 605U

HB (HBW) 1/10

98,07

±1

от 32 до 218

HB 1/30

HBW 1/30

294

от 95 до 450

от 95 до 650

HB (HBW) 2,5/15,6

153,2

от 8 до 50

HB (HBW) 2,5/31,25

306,5

от 16 до 100

HB(HBW) 2,5/62,5

613

от 32 до 218

HB 2,5/187,5

HBW 2,5/187,5

1839

от 95 до 450

от 95 до 650

HB(HBW) 5/62,5

613

от 8 до 54

HB(HBW) 5/125

1226

от 16 до 108

FENIX 300U, VERZUS 750U

HB(HBW) 5/250

2452

от 32 до 218

* Действительно для трех измерений

Таблица 9 -Технические характеристики твердомеров

Наименование характеристики

Значение

Рабочие условия эксплуатации

температура окружающего воздуха, °С

от +15 до +35

относительная влажность окружающего воздуха, %, не более

80

Параметры электрического питания

напряжение переменного тока частотой 50 Гц, В

от 207 до 253

Г абаритные размеры твердомеров, мм, не более - FENIX 300U

длина

270

ширина

580

высота

770

- VERZUS 750U

длина

325

ширина

590

высота

900

- NEXUS 605U

длина

220

ширина

540

высота

855

Масса, кг, не более

- FENIX 300U

116

- VERZUS 750U

109

- NEXUS 605U

100

Знак утверждения типа

наносится на корпус твердомеров в виде наклеиваемой плёнки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 10 - Комплектность твердомеров_____________________________________________

Наименование

Обозначение

Количество

Твердомер универсальный

Модификация FENIX 300U или VERZUS 750U, или NEXUS 605U.*

1 шт.

Принадлежности

-

1 шт.

Руководство по эксплуатации

FENIX 300 - 01 РЭ; VERZUS 750U - 01 РЭ;

NEXUS 605 - 01 РЭ

1 экз.

* В соответствии с заказом

Сведения о методиках (методах) измерений приведены в документах:

- FENIX 300 - 01 РЭ «Твердомеры универсальные FENIX 300. Руководство по эксплуатации», п. 5.4 «Выполнение базового испытания на твердость»;

- VERZUS 750U - 01 РЭ «Твердомеры универсальные FENIX 750U. Руководство по эксплуатации», п. 5.4 «Выполнение испытания на твердость»;

- NEXUS 605 - 01 РЭ «Твердомеры универсальные NEXUS 605. Руководство по эксплуатации», п. 5.4 «Выполнение испытания на твердость».

Нормативные документы

ГОСТ 23677-79 «Твердомеры для металлов. Общие технические требования»;

ГОСТ 9013-59 «Металлы. Метод измерения твёрдости по Роквеллу»;

ГОСТ 22975-78 «Металлы и сплавы. Метод измерения твёрдости по Роквеллу при малых нагрузках (по Супер-Роквеллу)»;

Приказ Росстандарта от 30 декабря 2019 г. № 3462 «Об утверждении государственной поверочной схемы для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»;

ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения;

ГОСТ 8.063-2012 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твёрдости металлов и сплавов по шкалам Виккерса;

ГОСТ 9012-59 Металлы. Метод измерения твёрдости по Бринеллю;

ГОСТ 8.062-85 Государственная система обеспечения единства измерений. Государственная специальный эталон и государственная поверочная схема для средств измерений твёрдости по шкалам Бринелля;

Твердомеры универсальные. Модели FENIX 300U, VERZUS 750U, NEXUS 605U. Стандарт предприятия.

86675-22
Номер в ГРСИ РФ:
86675-22
Производитель / заявитель:
"INNOVATEST Europe BV", Нидерланды
Год регистрации:
2022
Cрок действия реестра:
05.09.2027
Похожие СИ
84535-22
84535-22
2022
"KB Prüftechnik GmbH", Германия
Срок действия реестра: 31.01.2027
84983-22
84983-22
2022
"ATM Qness GmbH", Австрия
Срок действия реестра: 25.03.2027
85094-22
85094-22
2022
Общество с ограниченной ответственностью Восток - 7 (ООО "Восток-7"), г. Москва
Срок действия реестра: 04.04.2027
85145-22
85145-22
2022
"Struers ApS", Дания
Срок действия реестра: 06.04.2027
85481-22
85481-22
2022
"INNOVATEST Europe BV", Нидерланды
Срок действия реестра: 04.05.2027
85658-22
85658-22
2022
Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 26.05.2027
85657-22
85657-22
2022
EASYDUR SRL, Италия
Срок действия реестра: 26.05.2027
85740-22
85740-22
2022
Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 02.06.2027
85847-22
85847-22
2022
Общество с ограниченной ответственностью "Метротест" (ООО "Метротест"), Республика Башкортостан, г. Нефтекамск
Срок действия реестра: 09.06.2027
85992-22
85992-22
2022
"ATM Qness GmbH", Австрия
Срок действия реестра: 01.07.2027
