Измерители RLC U1730C (далее - измерители) предназначены для измерений электрического сопротивления (импеданса), электрической емкости и индуктивности.
Измерители RLC U1730C (далее - измерители) предназначены для измерений электрического сопротивления (импеданса), электрической емкости и индуктивности.
| Номер в госреестре | 86676-22 |
| Наименование СИ | Измерители RLC |
| Обозначение типа СИ | U1730C |
| Изготовитель | Компания "Keysight Technologies Malaysia Sdn. Bhd.", Малайзия |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Измерители RLC U1730C (далее - измерители) предназначены для измерений электрического сопротивления (импеданса), электрической емкости и индуктивности.
Конструктивно измерители представляют собой прибор, на лицевой панели которого расположены дисплей, функциональные клавиши и измерительные разъёмы. Функциональные клавиши служат для выбора пределов измерения и специальных функций при измерениях.
Принцип измерения измерителей RLC U1730C основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением импеданса и его составляющих на основании вносимых изменений в тестовый сигнал объектом измерения.
Измерители RLC U1730C выпускаются в модификациях U1731C, U1732C, U1733C.
Для предотвращения несанкционированного доступа к внутренним частям измерителя один из винтов крепления корпуса пломбируется.
Самоклеящаяся этикетка с заводским (серийным) номером, в буквенно-цифровом формате, однозначно идентифицирующим каждый экземпляр измерителя, размещена на верхней торцевой стороне измерителя. Нанесение знака поверки непосредственно на измерители не предусмотрено.

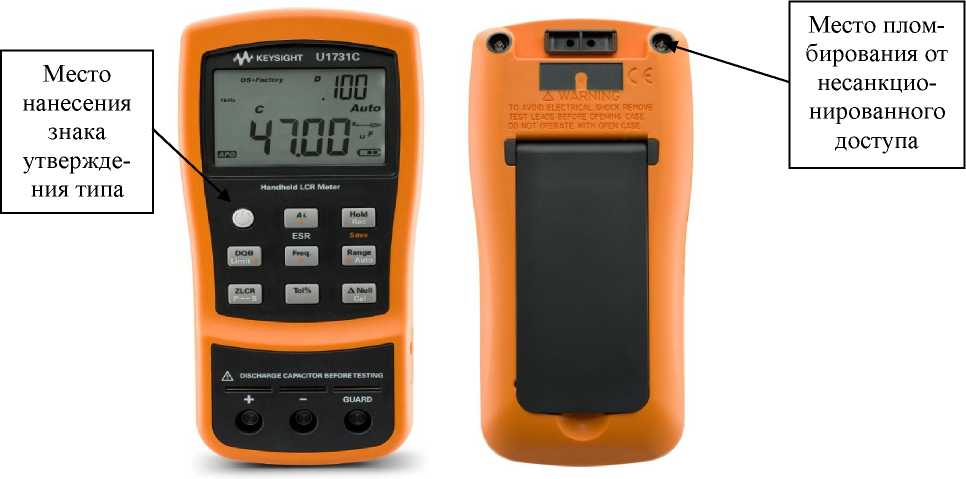

Общий вид измерителей, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа и место размещения самоклеящейся этикетки с заводским (серийным) номером представлены на рисунке 1.
Место размещения самоклеящейся этикетки с заводским (серийным) номером
Рисунок 1 - Общий вид измерителей RLC U1730C, место нанесения знака утверждения типа, место пломбировки от несанкционированного доступа и место размещения самоклеящейся этикетки с заводским (серийным) номером
Основные метрологические и технические характеристики измерителей приведены в таблицах 1-5.
Таблица 1 - Пределы основной абсолютной погрешности измерений импеданса (сопротивле-
ния) в зависимости от частоты тестового сигнала.
|
Модель измерителя |
U1731C, U1732C, U1733C |
|||
|
Диапазон |
Разрешение (А) |
100 Гц |
120 Гц |
1 кГц |
|
2 Ом |
0,0001 Ом |
±(0,007^Zx+50^A) |
±(0,007-Zx+50-A) |
±(0,007-Zx+50-A) |
|
20 Ом |
0,001 Ом |
±(0,007-Zx+8-A) |
±(0,007^Zx+8^A) |
±(0,007^Zx+8^A) |
|
200 Ом |
0,01 Ом |
±(0,002-Zx+3-A) |
±(0,002^Zx+3^A) |
±(0,002^Zx+3^A) |
|
2000 Ом |
0,1 Ом |
±(0,002-Zx+3-A) |
±(0,002^Zx+3^a) |
±(0,002^Zx+3^a) |
|
20 кОм |
0,001 кОм |
±(0,002-Zx+3-A) |
±(0,002^Zx+3^a) |
±(0,002^Zx+3^a) |
|
200 кОм |
0,01 кОм |
±(0,005-Zx+5-A) |
±(0,005^Zx+5^a) |
±(0,005^Zx+5^a) |
|
2000 кОм |
0,1 кОм |
±(0,005-Zx+5-A) |
±(0,005^Zx+5^a) |
±(0,005^Zx+5^a) |
|
20 МОм |
0,001 МОм |
±(0,02^Zx+8^A) |
±(0,02-Zx+8-A) |
±(0,02-Zx+8-A) |
|
200 МОм |
0,01 МОм |
±(0,06-Zx+80-A) |
±(0,06^Zx+80^A) |
±(0,06^Zx+80^A) |
Продолжение таблицы 1
|
Модель измерителя |
U1732C, U1733C |
U1733C |
||
|
Диапазон |
Разрешение (А) |
10 кГц |
100 кГц |
Постоянный ток |
|
2 Ом |
0,0001 Ом |
±(0,007^Zx+50-A) |
±(0,01-Zx+50-A) |
±(0,007^Zx+50 A) |
|
20 Ом |
0,001 Ом |
±(0,007^Zx+8-A) |
±(0,007^Zx+8-a) |
±(0,007^Zx+8-A) |
|
200 Ом |
0,01 Ом |
±(0,002^Zx+3-a) |
±(0,005^Zx+5-a) |
±(0,002^Zx+3-a) |
|
2000 Ом |
0,1 Ом |
±(0,002^Zx+3-a) |
±(0,005^Zx+5-a) |
±(0,002^Zx+3-a) |
|
20 кОм |
0,001 кОм |
±(0,002^Zx+3-a) |
±(0,005^Zx+5-a) |
±(0,002^Zx+3-a) |
|
200 кОм |
0,01 кОм |
±(0,005^Zx+5-a) |
±(0,007^Zx+8-a) |
±(0,005^Zx+5-a) |
|
2000 кОм |
0,1 кОм |
±(0,007^Zx+5-a) |
- |
±(0,005^Zx+5-a) |
|
20 МОм |
0,001 МОм |
±(0,05^Zx+8-A) |
- |
±(0,02^Zx+8-A) |
|
200 МОм |
0,01 МОм |
- |
- |
±(0,06^Zx+80-A) |
|
Zx-- измеренное значение импеданса (сопротивления), Ом; А - значение разрешения. |
||||
Таблица 2 - Пределы основной абсолютной погрешности измерений электрической емкости в зависимости от частоты тестового сигнала
|
Модель измерителя |
U1731C, U1732C, U1733C |
|||
|
Диапазон |
Разрешение (А) |
100 Гц |
120 Гц |
1 кГц |
|
20 мФ |
0,001 мФ |
±(0,005-Сх+8-А) |
±(0,005 |
- |
|
2000 мкФ |
0,1 мкФ |
±(0,005^Сх+5-А) |
±(0,005 |
±(0,005 |
|
200 мкФ |
0,01 мкФ |
±(0,003^Сх+3-А) |
±(0,003-Сх+3-А) |
±(0,005 |
|
20 мкФ |
0,001 мкФ |
±(0,002^Сх+3-А) |
±(0,002 |
±(0,002 |
|
2000 нФ |
0,1 нФ |
±(0,002^Сх+3-А) |
±(0,002 |
±(0,002 |
|
200 нФ |
0,01 нФ |
±(0,002^Сх+3-А) |
±(0,002 |
±(0,002^Cx+3-A) |
|
20 нФ |
0,001 нФ |
±(0,005^Сх+5-А) |
±(0,005 |
±(0,002^Cx+3-A) |
|
2000 пФ |
0,1 пФ |
±(0,005 |
±(0,005^Cx+10-A) |
±(0,005^Cx+5-A) |
|
200 пФ |
0,01 пФ |
- |
- |
±(0,005^Cx+10-A) |
|
20 пФ |
0,001 пФ |
- |
- |
- |
Продолжение таблицы 2
|
Модель измерителя |
U1732C, U1733C |
U1733C |
|
|
Диапазон |
Разрешение (А) |
10 кГц |
100 кГц |
|
20 мФ |
0,001 мФ |
- |
- |
|
2000 мкФ |
0,1 мкФ |
- |
- |
|
200 мкФ |
0,01 мкФ |
±(0,005^Сх+8-А) |
- |
|
20 мкФ |
0,001 мкФ |
±(0,005^Сх+5-А) |
±(0,05<х+10-А) |
|
2000 нФ |
0,1 нФ |
±(0,002^Сх+3-А) |
±(0,007^Сх+10-А) |
|
200 нФ |
0,01 нФ |
±(0,005^Сх+3-А) |
±(0,007^Сх+10-А) |
|
20 нФ |
0,001 нФ |
±(0,005^Сх+3-А) |
±(0,007^Сх+10-а) |
|
2000 пФ |
0,1 пФ |
±(0,005^Сх+3-А) |
±(0,02<х+10-А) |
|
200 пФ |
0,01 пФ |
±(0,008<х+10-А) |
±(0,02<х+10-А) |
|
20 пФ |
0,001 пФ |
±(0,01-Сх+20-А) |
±(0,025^Сх+10-А) |
|
Сх-измеренное значение электрической емкости, Ф; А - значение разрешения. |
|||
Таблица 3 - Пределы основной абсолютной погрешности измерений индуктивность в зависимости от частоты тестового сигнала
|
Модель измерителя |
U1731C, U1732C, U1733C |
|||
|
Диапазон |
Разрешение (А) |
100 Гц |
120 Гц |
1 кГц |
|
20 мкГн |
0,001 мкГн |
- |
- |
- |
|
200 мкГн |
0,01 мкГн |
- |
- |
±(0,01 Lx+5-А) |
|
2000 мкГн |
0,1 мкГн |
±(0,007 |
±(0,007 Lx+10-А) |
±(0,005 Lx+3-А) |
|
20 мГн |
0,001 мГн |
±(0,005 Lx+3-А) |
±(0,005 Lx+3-А) |
±(0,002 Lx+3-а) |
|
200 мГ н |
0,01 мГн |
±(0,005 Lx+3-а) |
±(0,005 Lx+3-а) |
±(0,002 Lx+3-а) |
|
2000 мГн |
0,1 мГн |
±(0,002 Lx+3-а) |
±(0,002 Lx+3-а) |
±(0,002 Lx+3-а) |
|
20 Гн |
0,001 Гн |
±(0,002 Lx+3-а) |
±(0,002 Lx+3-а) |
±(0,005 Lx+5-а) |
|
200 Гн |
0,01 Гн |
±(0,007 Lx+5-а) |
±(0,007 Lx+5-а) |
±(0,01 Lx+5-А) |
|
2000 Гн |
0,1 Гн |
±(0,01 Lx+5-А) |
±(0,01 Lx+5-А) |
±(0,02 Lx+8-А) |
Продолжение таблицы 3
|
Модель измерителя |
U1732C, U1733C |
U1733C |
|
|
Диапазон |
Разрешение (А) |
10 кГц |
100 кГц |
|
20 мкГн |
0,001 мкГн |
±(0,01 Lx+5-А) |
±(0,025 Lx+20-А) |
|
200 мкГн |
0,01 мкГн |
±(0,007 Lx+3-А) |
±(0,025 Lx+20-а) |
|
2000 мкГн |
0,1 мкГн |
±(0,005 Lx+3-а) |
±(0,008 Lx+20-а) |
|
20 мГн |
0,001 мГн |
±(0,003 Lx+3-а) |
±(0,008 Lx+10-а) |
|
200 мГн |
0,01 мГн |
±(0,002 Lx+3-а) |
±(0,01 Lx+10-А) |
|
2000 мГн |
0,1 мГн |
±(0,005 Lx+5-а) |
±(0,01 Lx+10-а) |
|
20 Гн |
0,001 Гн |
±(0,01 Lx+5-А) |
±(0,02 Lx+10-а) |
|
200 Гн |
0,01 Гн |
±(0,02 Lx+8-А) |
- |
|
2000 Гн |
0,1 Гн |
- |
- |
|
Lx-измеренное значение индуктивности, А - значение разрешения. |
Гн |
||
Таблица 4 - Характеристики тестового сигнала
|
Модель |
Напряжение (В) |
Частота (Г ц) |
|
U1731C, U1732C, U1733C |
0,74±0,05 |
100±0,01 |
|
0,74±0,05 |
120,481±0,012 |
|
|
0,74±0,05 |
1000±0,1 |
|
|
U1732C, U1733C |
0,70±0,05 |
10000±1 |
|
U1733C |
0,70±0,05 |
100000±10 |
|
1,235±0,05 |
Постоянный ток |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия эксплуатации - температура окружающего воздуха, oC - относительная влажность воздуха, % |
от +18 до +28 от 20 до 80 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, oC - относительная влажность воздуха, % при температуре 30 oC, % не более |
от -10 до +55 до 80 |
|
Дополнительная погрешность измерений при температуре окружающего воздуха отличной от нормальной, на каждый 1 oC |
0,1-Л’ |
|
Напряжение питания, В |
9 (батарея, 1 шт.) |
|
Габаритные размеры, мм, не более длина ширина высота |
184 87 41 |
|
Масса с батареями, кг, не более |
0,337 |
|
* Л - значение основной абсолютной погрешности измерений |
|
наносят на лицевую панель измерителя в виде голографической наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 6 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Измеритель RLC U1730C |
U1731C, U1732C, U1733C |
* 1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
* _ _ _ _ _ по заказу |
||
приведены в разделах 2 и 3 документа «Измерители RLC U1730C. Руководство по эксплуатации».
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
ГОСТ Р 8.732-2011 «ГСИ. Государственная поверочная схема для средств измерений индуктивности»;
Приказу Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Единые технические и метрологические требования на измерители RLC U1730C», компания «Keysight Technologies, Inc.», США.
