| Номер в госреестре | 86680-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | B105-CT |
| Изготовитель | "AREVA T&D", Франция |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока B105-CT (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока сконструированы специально и установлены в корпусе КРУЭ и не являются обособленными конструктивными узлами. Токопроводы КРУЭ выполняют роль первичных обмоток. Вторичные обмотки расположены на кольцевидных сердечниках, смонтированных на внутренних электродах. Трансформаторы тока имеют измерительные и защитные обмотки. Выводы вторичных обмоток присоединены к проводным контактам, смонтированным на клеммной колодке на боковой поверхности корпуса. Крышка контактной коробки пломбируется для предотвращения доступа к клеммам.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока B105-CT зав. №
| B105-CT/061/L132, | B105-CT/062/L132, | B105-CT/063/L132, | B105-CT/064/L132, |
| B105-CT/065/L132, | B105-CT/066/L132, | B105-CT/070/L132, | B105-CT/071/L132, |
| B105-CT/072/L132, | B105-CT/073/L132, | B105-CT/074/L132, | B105-CT/075/L132, |
| B105-CT/076/L132, | B105-CT/077/L132, | B105-CT/078/L132, | B105-CT/079/L132, |
| B105-CT/080/L132, | B105-CT/081/L132, | B105-CT/082/L132, | B105-CT/083/L132, |
| B105-CT/084/L132. |
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде буквенно-цифрового обозначения.

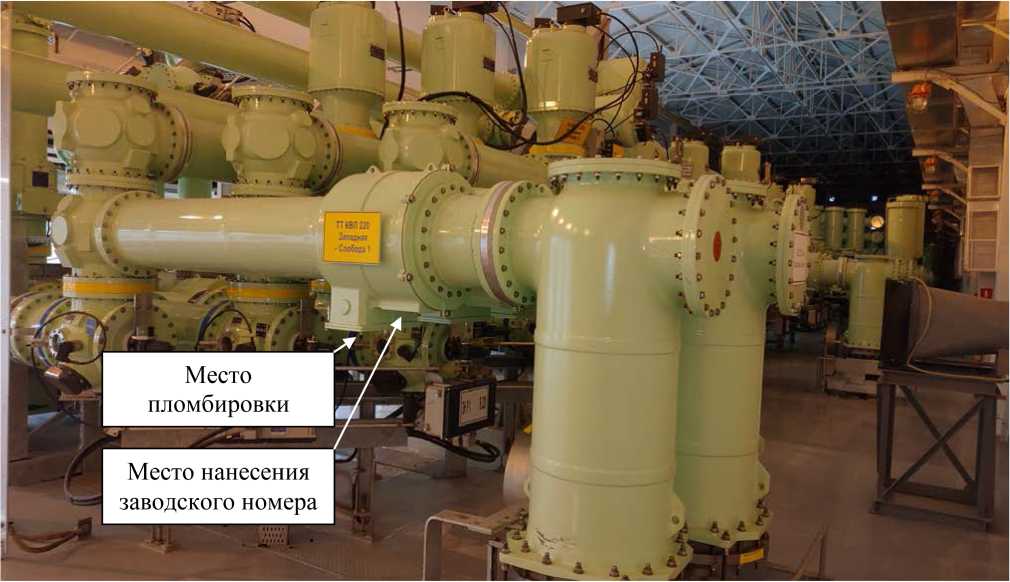

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
места нанесения заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 220 |
| Номинальный первичный ток Iihom, А | 1200 |
| Номинальный вторичный ток Ьном, А | 1 |
| Номинальная частота £ном, Гц | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,2S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -25 до +40 |
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | B105-CT | 1 шт. |
| Паспорт | B105-CT | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 21 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
