Весы ШТРИХ-ПРИНТ 6, 86682-22

Назначение

Весы ШТРИХ-ПРИНТ 6 (далее - весы) предназначены для статического измерения массы товаров с печатанием этикетки.

Описание

Принцип действия весов основан на преобразовании деформации упругого элемента весоизмерительного датчика (далее - датчик), возникающей под действием силы тяжести груза, в аналоговый электрический сигнал, изменяющийся пропорционально массе взвешиваемого груза. Сигнал преобразуется устройством обработки аналоговых данных, находящимся в весоизмерительном устройстве весов, в цифровой код и выводится, как результат взвешивания, на дисплей терминала и/или на внешнее электронное устройство (компьютер, принтер).

Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ) и весоизмерительного устройства, включающего в себя корпус, весоизмерительный тензорезисторный датчик и терминал. В корпусе весов встроено устройство для печати на этикетках, с кассетной заправкой (далее - принтер).

Весы выпускаются в следующих конструктивных исполнениях:

- жидкокристаллический дисплей и клавиатура установлены на передней панели корпуса весов, встроенный принтер (в обозначении весов - индекс Ф1);

- сенсорная графическая панель, включающая в себя TFT дисплей (5,5”) и сенсорную клавиатуру, установлена на передней панели корпуса весов, встроенный принтер (в обозначении весов - индекс ФА1)

- жидкокристаллический дисплей продавца и клавиатура установлены на передней панели корпуса весов, жидкокристаллический дисплей покупателя встроен в заднюю панель корпуса весов, встроенный принтер (индекс Ф2);

- сенсорная графическая панель, включающая в себя TFT дисплей (5,5”) и сенсорную клавиатуру, установлена на передней панели корпуса весов, LCD дисплей покупателя встроен в заднюю панель корпуса весов, встроенный принтер (индекс ФА2);

- жидкокристаллический дисплей продавца и клавиатура установлены на передней панели корпуса весов, жидкокристаллический дисплей покупателя установлен в стойке индикации, крепящейся к корпусу весов, встроенный принтер (индекс М1);

- сенсорная графическая панель, включающая в себя TFT дисплей (5,5”) и сенсорную клавиатуру, установлена на передней панели корпуса весов, LCD дисплей покупателя установлен на стойке весов, встроенный принтер (индекс МА1);

- жидкокристаллические дисплеи продавца и покупателя установлены в стойке индикации, крепящейся к корпусу весов, клавиатура установлена на передней панели корпуса весов, встроенный принтер (индекс М2);

- сенсорная графическая панель, включающая в себя TFT дисплей (5,5”) и сенсорную клавиатуру, установлена на передней панели корпуса весов, а TFT дисплей (8”) покупателя установлен на стойке весов, встроенный принтер (индекс МА2);

- жидкокристаллический дисплей и кнопочная клавиатура для покупателя закреплены на корпусе весов посредством стойки, клавиатура установлена на передней панели корпуса весов, встроенный принтер (индекс С);

- сенсорная графическая панель, включающая в себя TFT дисплей (5,5”) и сенсорную клавиатуру, установлена на передней панели корпуса весов, а LCD дисплей покупателя и кнопочная панель закреплены на корпусе весов посредством стойки, встроенный принтер (индекс СА).

Весы с индексами Ф1, ФА1, Ф2 и ФА2 предназначены для предварительной фасовки товара и нанесения этикеток на расфасованный товар, а также для фасовки непосредственно в торговом зале.

Весы с индексами М1, МА1, М2 и МА2 предназначены для использования в мелких и средних сетях, в розничных магазинах в качестве фасовочных, торговых, прилавочных весов;

Весы с индексом С и СА предназначены для самообслуживания, когда взвешивание и этикетирование весового товара выполняется покупателями самостоятельно.

Общий вид весов конструктивных исполнений показан на рисунке 1 и 1а, схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на рисунке 2.

Индекс Ф1

Индекс Ф2

Индекс ФА1

Рисунок 1 - Общий вид весов различных конструктивных исполнений (индексы Ф1, Ф2, ФА1 и ФА2)

Индекс ФА2

Индекс М1

Индекс М2

Индекс МА1

Индекс МА2

Индекс С

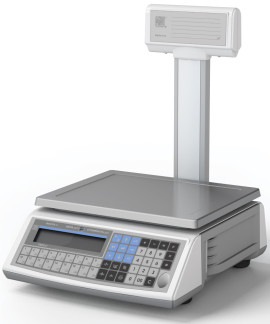

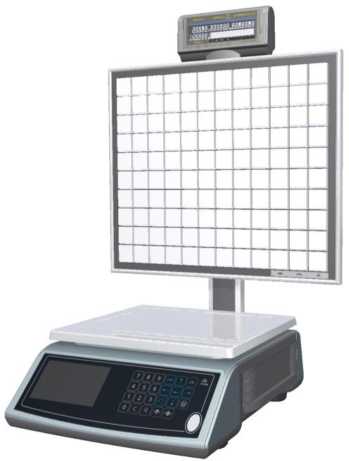

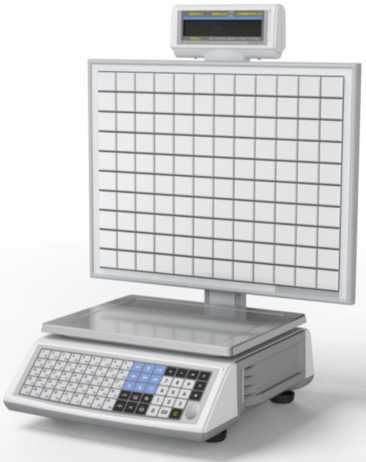

Рисунок 1а - Общий вид весов различных конструктивных исполнений (индексы М1, М2, МА1, МА2, С и СА)

Индекс СА

(вид при снятой платформе ГПУ)

Рисунок 2 - Схема пломбировки весов, обозначение места нанесения знака поверки

Весы изготавливаются двухинтервальными в двух модификациях: - 15-2.5 и 30-5.10, отличающихся значениями максимальной нагрузки (Max) и поверочного интервала (е).

В терминалах весов используются жидкокристаллические дисплеи.

Весы поставляются с интерфейсами RS232, Ethernet, USB, SD - Card, Wi-Fi, Bluetooth.

Обозначение весов для заказа имеет вид: Весы ШТРИХ-ПРИНТ 6 [1] [2]-[3], где ШТРИХ-ПРИНТ - обозначение типа весов;

[1] - индекс конструктивного исполнения: Ф1, ФА1, Ф2, ФА2, М1, МА1, М2, МА2, С, СА;

[2] - значения максимальной нагрузки (Max) весов, кг: 15 или 30;

[3] - значения поверочного интервала (е) весов, г: 2.5 или 5.10.

Пример обозначения весов при заказе: Весы ШТРИХ-ПРИНТ 6 М2 15-2.5

(весы ШТРИХ-ПРИНТ 6, дисплеи продавца и покупателя установлены в стойке индикации, крепящейся к корпусу весов, клавиатура установлена на передней панели корпуса весов, встроенный принтер; значение максимальной нагрузки (Max): - до 15 кг, значение поверочного интервала (е) - 2.5 г.).

В весах предусмотрены следующие устройства и функции (ГОСТ OIML R 76-1-2011):

- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);

- устройство первоначальной установки на нуль (п. Т.2.7.2.4);

- устройство слежения за нулем (п. Т.2.7.3);

- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);

- устройство предварительного задания значения массы тары (п. Т.2.7.5).

В весах предусмотрены следующие режимы работы (ГОСТ OIML R 76-1-2011, п. 4.20):

- вычисление стоимости товаров по массе и цене;

- вычисление стоимости штучных товаров по количеству и цене за штуку;

- суммирование стоимости товаров, включая штучные товары;

- программирование цен товаров и вызов их из энергонезависимой памяти весов;

- запись и хранение в энергонезависимой памяти весов информации о товарах (цена, наименование и другие сведения);

- печать этикетки со значениями измеренной массы или введенного количества товара, введенной цены и рассчитанной по ним стоимости взвешиваемого товара, его названием и другими сведениями о нём, а также со штрих-кодом, могущим содержать значения измеренной массы, рассчитанной стоимости.

На корпусе весов прикрепляется табличка, разрушающаяся при удалении, содержащая следующую информацию:

- условное обозначение весов;

- наименование или товарный знак предприятия-изготовителя;

- номер весов в числовом формате, нанесенный типографским способом, по системе нумерации предприятия-изготовителя;

- класс точности весов по ГОСТ OIML R 76-1-2011;

- значение максимальной нагрузки (Max ..);

- значение минимальной нагрузки (Min ...);

- значение поверочного деления (e = ..);

- значение максимальной выборки массы тары (Т = - ..);

- знак утверждения типа средства измерений;

- особый диапазон рабочих температур;

- параметры электрического питания;

- год изготовления.

Программное обеспечение

Метрологически значимое программное обеспечение (далее ПО) является встроенным и находится в энергонезависимой памяти микроконтроллера весов, доступ к которому защищен пломбой, как показано на рисунке 2, и загружается только на заводе-изготовителе с использованием специального оборудования и после пломбирования не может быть модифицировано, загружено или прочитано через какой-либо интерфейс.

Метрологически значимые параметры ПО могут изменяться в режиме градуировки, доступ к которому возможен только на заводе-изготовителе и в сервисном центре и защищен пломбой, как показано на рисунке 2.

Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов в сеть.

Нормирование метрологических характеристик производится с учетом применения ПО.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Защита от несанкционированного доступа к настройкам и данным измерений обеспечивается защитными пломбами, с нанесенными на них знаками поверки, в местах, показанных на рисунке 2.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Класс точности по ГОСТ OIML R 76-1-2011....................................................средний (III).

Значения Min, Мах, е, действительной цены деления (d), пределов допускаемой погрешности при поверке (mpe) в соответствующих интервалах нагрузки (m), число поверочных интервалов (n) и диапазона выборки массы тары весов (Т-), приведены в таблице 2.

Таблица 2 - Метрологические характеристики

Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при первичной поверке (mpe).

Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.

Таблица 3 - Метрологические характеристики

Технические характеристики весов приведены в таблице 4.

Таблица 4 - Технические характеристики

Значения размеров ГПУ, габаритных размеров и массы весов в зависимости от конструктивного исполнения, представлены в таблице 5.

Таблица 5 - Габаритные размеры и масса весов

Знак утверждения типа

наносится типографским способом на титульный лист Паспорта и Руководства по эксплуатации, и фотохимическим способом на табличку, закрепленную на корпусе весов.

Комплектность

Таблица 6 - Комплектность средства измерений

Сведения о методах измерений

изложены в Руководстве по эксплуатации «Весы ШТРИХ-ПРИНТ 6 SM21011.00.000РЭ» (раздел 1 «Назначение изделия»).

Нормативные документы

Приказ Росстандарта от 4 июля 2022 г № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ГОСТ OIML R 76-1-2011. «Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»;

ТУ 28.29.31-026-56828934-2022 «Весы ШТРИХ-ПРИНТ 6. Технические условия».
