| Номер в госреестре | 86685-22 |
| Наименование СИ | Комплексы радиоизотопные измерений уровня и плотности |
| Обозначение типа СИ | LB |
| Изготовитель | Berthold Technologies GmbH & Co. KG, Германия |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | для комплексов измерений плотности - 1 год; для комплексов измерений уровня - 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы радиоизотопные измерений уровня и плотности LB предназначены для непрерывных, бесконтактных измерений уровня и плотности жидких и сыпучих веществ, суспензий и пульп, определения предельных значений уровня в резервуарах и трубопроводах.
Принцип действия комплексов радиоизотопных измерений уровня и плотности LB (далее - комплексы) основан на зависимости ослабления (поглощения) гамма-излучения от плотности измеряемой среды и толщины слоя, сквозь который проходит излучение. Поток гамма-квантов источника излучения проникает через объект измерения с измеряемой средой и регистрируется сцинтилляционным счетчиком, который преобразует энергию гамма-квантов в электрические импульсы. Электрические импульсы, несущие информацию о плотности или уровне измеряемой среды, поступают в блок обработки информации или в блок детектирования, где анализируются микропроцессорной схемой и преобразуются в значения плотности или уровня, которые могут передаваться на автоматизированное рабочее место.
В зависимости от типа резервуара или трубопровода, условий эксплуатации комплекса конструктивно комплексы могут состоять из блока гамма-излучения (источник гамма-излучения и контейнер), блока детектирования, блока обработки информации, монтажных элементов. Комплекс может эксплуатироваться как в полной комплектации, так и в частичной комплектации. Определяемая комплексом величина (уровень или плотность) приводится в паспорте комплекса. У комплексов, предназначенных для измерений уровня, в составе которых один блок детектирования, могут входить удлинительные модули, позволяющие увеличивать диапазон измерений уровня до 8 м. Один блок обработки информации может поддерживать от 1 до 4 блоков детектирования. В состав комплексов может входить несколько блоков детектирования, позволяющие увеличивать диапазон измерений уровня до 50 м. В комплексах применяются блоки детектирования: LB480, LB414, LB490, LB4700, LB54xx, LB67xx, где хх могут иметь числовое значение, и блоки обработки информации: LB470, LB474, LB475.
Для измерений плотности в комплексах могут применяться источники гамма-излучения с радионуклидом 22Na, 137Cs, 60Co, для измерений уровня в комплексах могут применяться источники гамма-излучения с радионуклидом 137Cs, 60Co, помещённые в контейнеры типа БГИ-ЗРК-60, БГИ-ЗРК-80, LB744x, P100-P270, LB8300, LB80x0, LB8125, БГИ-ххх, FQG60, FQG61, FQG62, FQG63, FQG66, Multiplex9s-3, Multiplex9s, VEGASOURCE 3x или контейнеры, обладающие аналогичными характеристиками в соответствии с требованиями Федеральных норм и правил в области использования атомной энергии.
Блок детектирования представляет собой сцинтиллятор на основе иодида натрия (NaI) или поливинилтолуола (ПВТ), или иодида цезия (CsI), через который проходит гамма-излучение, вызывающее излучение фотонов, впоследствии преобразованное фотоумножителем в электрические импульсы.
Комплексы выпускаются в обычном и взрывозащищенном исполнениях. Корпус комплексов металлический, окрашиваемый в цвета, которые определяет изготовитель.
Заводской номер комплексов наносится на маркировочную табличку, закрепленную на корпусе блока детектирования (при отсутствии в составе комплекса блока обработки информации) или на корпусе блока обработки информации способом лазерной гравировки, имеет числовой или число-буквенный формат. Конструкцией комплексов не предусмотрена возможность нанесения знака поверки и знака утверждения типа.
Общий вид комплексов с указанием мест нанесения заводского номера представлен на рисунках 1-3.
LB4700, LB54xx, LB67xx
LB480, LB490
Место нанесения заводского номера
LB4700, LB54xx, LB67xx

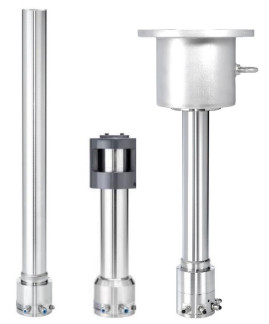

Рисунок 1 - Общий вид блоков детектирования с указанием мест нанесения заводского номера
Место нанесения заводского номера
БГИ-ххх
Рисунок 2 - Общий вид блоков обработки информации с указанием места нанесения заводского номера
P100-P270 LB744x
FQG60, FQG61, FQG62,
FQG63, FQG66, Multiplex9s-3, Multiplex9s
VEGASOURCE 3x LB8300 LB80x0

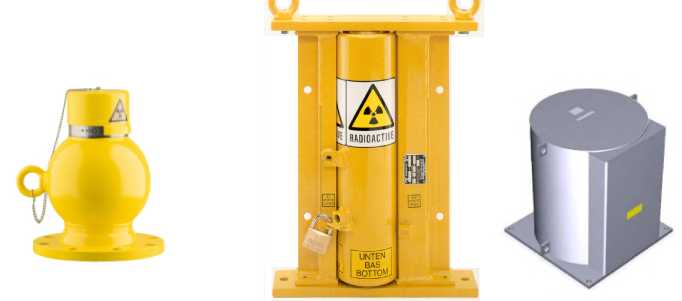

Рисунок 3 - Общий вид вариантов блоков гамма-излучения
БГИ-ЗРК-60, БГИ-ЗРК-80
Пломбирование комплекса не предусмотрено.
Комплексы имеют встроенное программное обеспечение (далее - ПО). Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | BERTHOLD TECHNOLOGIES |
| Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB414) | не ниже 1.1.0 |
| Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB480) | не ниже 1.00.00 |
| Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB490) | не ниже 1.хх |
| Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB4700) | не ниже 12.06.09 |
| Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB54xx) | не ниже 1.13 |
| Номер версии (идентификационный номер) ПО (комплексы с блоком детектирования LB67xx) | не ниже 00.01.02 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон показаний плотности1, кг/м3 | от 0 до 15000 |
| Диапазон измерений плотности1, кг/м3 | от 500 до 3000 |
| Диапазон измерений уровня (для одного детектора)2, мм | от 0 до 8000 |
| Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений уровня3, % | ±1,0 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений плотности3, %: - с источниками гамма-излучения 137Cs, 60Co - с источником гамма-излучения 22Na | ±1,0 ±5,0 |
| Пределы допускаемой основной приведенной к верхнему значению диапазона измерений погрешности измерений уровня при имитационном способе поверки3, % | ±1,5 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений плотности при имитационном способе поверки и поверке с помощью весов методом Архимеда3, %: - с источниками гамма-излучения 137Cs, 60Co - с источником гамма-излучения 22Na | ±1,5 ±5,0 |
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной к верхнему значению диапазона измерений погрешности измерений уровня при изменении температуры окружающего воздуха от нормальной на каждые 10 C, % | ±0,1 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений плотности при изменении температуры окружающего воздуха от нормальной на каждые 10 °C, % | ±0,1 |
| Примечания: 1Диапазон показаний и диапазон измерений плотности определяются комплектацией конкретного комплекса и приводятся в паспорте комплекса. 2Верхнее значение диапазона измерений уровня определяется комплектацией конкретного комплекса и приводится в паспорте комплекса. 3Пределы допускаемой основной погрешности измерений комплекса зависят от метода поверки, который определяется особенностями места установки, монтажа комплекса, и приводятся в паспорте комплекса. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение постоянного тока, В | 25±7 |
| - напряжение переменного тока, В | от 115 до 230 |
| - частота переменного тока, Г ц | 50±1 |
| Потребляемая мощность, В-А, не более | 30 |
| Выходной сигнал: | |
| - аналоговый, мА | от 4 до 20 |
| - импульсный, В | от 0 до 10 |
| - цифровой | RS485, HART |
| Габаритные размеры блока гамма-излучения в контейнере, мм, не более: | |
| - длина | 455 |
| - ширина | 350 |
| - высота | 2300 |
| Габаритные размеры блока детектирования, мм, не более: | |
| - диаметр | 190 |
| - длина | 8310 |
| Габаритные размеры блока обработки информации, мм, не более: | |
| - длина | 180 |
| - ширина | 180 |
| - высота | 200 |
| Масса блока детектирования, кг, не более | 27 |
| Масса блока обработки информации, кг, не более | 6 |
| Масса блока гамма-излучения в контейнере, кг, не более | 90 |
| Наименование характеристики | Значение |
| Условия эксплуатации блоков детектирования: - температура окружающей среды, оС - относительная влажность окружающей среды при температуре 35 оС, без конденсации влаги, % | от -40 до +60 от 10 до 95 |
| Условия эксплуатации блоков обработки информации: - температура окружающей среды, оС - относительная влажность окружающей среды при температуре 35 оС, без конденсации влаги, % | от -20 до +60 от 10 до 95 |
| Средняя наработка на отказ, ч | 70000 |
| Средний срок службы, лет | 15 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс радиоизотопный измерений уровня и плотности | LB | 1 шт.1 |
| Монтажные элементы | - | 1 шт.2 |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | ПС 26.51.52-100-2022 | 1 экз. |
| Примечания: 1 тип и количество блоков гамма-излучения, блоков обработки информации и блоков детектирования в соответствии с заказом 2 __ ________________ ______ 2 количество в соответствии с заказом | ||
приведены в разделе «Методика измерений» руководства по эксплуатации.
Приказ Росстандарта от 1 ноября 2019 г. № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
