| Номер в госреестре | 86686-22 |
| Наименование СИ | Аппаратура контрольно-проверочная технологическая |
| Обозначение типа СИ | ТКПА-Р-317П |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие "Автоматизированные измерительные комплексы" (ООО "НПП "АИК"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Аппаратура контрольно-проверочная технологическая ТКПА-Р-317П (далее -ТКПА-Р-317П) предназначена для измерений и воспроизведения радиотехнических и радиоэлектронных, электрических величин в автоматическом режиме параметров изделия 9М317, учебно-действующего варианта изделия 9М317УД, первого отсека изделия 9М317(УД), а также сменного прибора Э2-1 как в составе изделия, так и автономно.
Принцип действия ТКПА-Р-317П основан на последовательном формировании управляющих сигналов, обеспечивающих работу объекта контроля (далее - ОК), и контроле параметров сигналов откликов, характеризующих работоспособность изделия 9М317.
ТКПА-Р-317П представляет собой аппаратно-программный комплекс, осуществляющий функции контроля величины напряжений источников питания постоянного тока, подаваемых на ОК и величины потребляемых токов, контроля линейных напряжений источника питания переменного тока, контроля частоты напряжений переменного тока, контроля правильности чередования фаз и токов, потребляемых по фазам источника питания, формирования сигналов импульсных последовательных кодов (ИПК), формирования напряжений постоянного тока, контроля параметров выходных сигналов с ОК, формирования управляющих сигналов в виде напряжений постоянного тока заданной величины, формирования специальных сигналов СВЧ, имитации среды распространения радиосигнала, представления на экране компьютера значений контролируемых величин в цифровой или графической форме и их архивирования, документирования значений контролируемых величин в виде протоколов проверки.
Конструктивно ТКПА-Р-317П состоит из стойки аппаратной, включающей в свой состав формирователь сигналов головного и опорного каналов ЛМАЕ.468171.002, установку модульную 1 ЛМАЕ.411728.024, установку модульную 2 ЛМАЕ.411728.025, модуль сопряжения ЛМАЕ.468348.003, блок обеспечения безопасности ЛМАЕ.468244.001, блок вторичного электропитания ЛМАЕ.436717.001, источник бесперебойного питания, программируемый трехфазный источник переменного тока 320ASX, рабочего места оператора со средствами ввода/вывода информации, комплекта соединительных кабелей, комплекта пневматического оборудования для проверки турбогенераторного источника (далее - ТГИ) изделия, навесного СВЧ оборудования, блока проверки пироцепей БППЦ-01.
Серийный номер, идентифицирующий каждый экземпляр ТКПА-Р-317П, указывается на информационной наклейке на передней стороне корпуса ТКПА-Р-317П в формате цифрового обозначения.

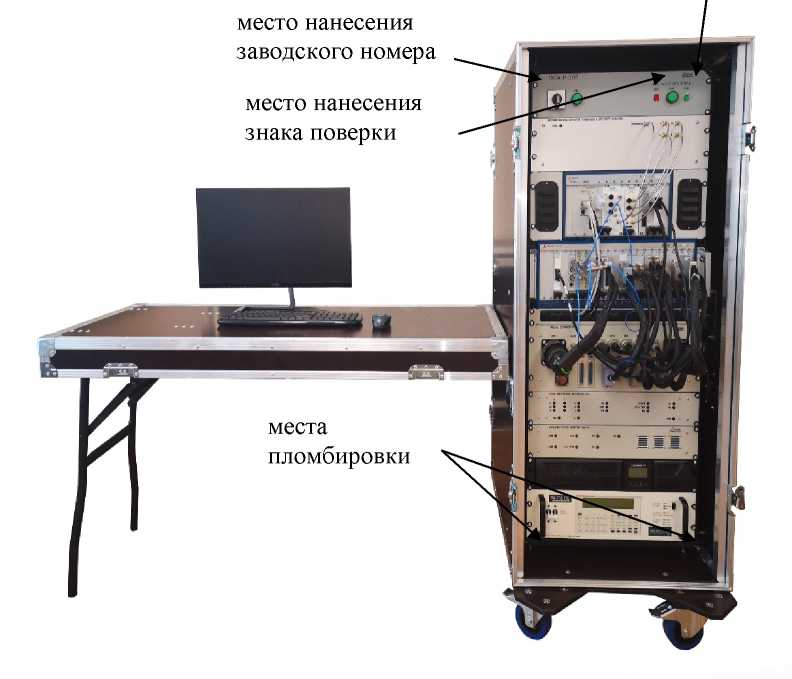

Общий вид ТКПА-Р-317П, места нанесения наклейки «Знак утверждения типа», знака поверки, заводского номера и пломбировки представлены на рисунке 1.
Пломбирование предусмотрено в виде наклейки производителя на нижних винтах, скрепляющих корпус ТКПА-Р-317П.
место нанесения наклейки «Знак утверждения типа»
место нанесения
заводского номера
место нанесения знака поверки
места пломбировки
а О »
Рисунок 1 - Общий вид ТКПА-Р-317П
Метрологически значимая часть программного обеспечения (ПО) ТКПА-Р-317П представляет собой специализированное программное обеспечение (СПО) «Проверка изделия 9М317».
Идентификационные данные (признаки) метрологически значимой части СПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Проверка изделия 9М317» |
| Номер версии (идентификационный номер) ПО | 1.1 |
| Цифровой идентификатор ПО | 6fe75521d4ca70eb3e73f6251944e46c |
| Другие идентификационные данные (если имеются) | MD-5 |
Метрологически значимая часть СПО ТКПА-Р-317П и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита СПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077 - 2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Канал воспроизведения напряжения постоянного тока +28,5 В | |
| Значение напряжения постоянного тока, В | +28,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока, В | от -2,85 до +1,2 |
| Количество измерительных каналов | 1 |
| Канал воспроизведения среднеквадратического значения трехфазного напряжения переменного тока 220 В частотой 400 Гц | |
| Значение напряжения переменного тока частотой 400 Гц, В | +220 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения переменного тока частотой 400 Гц, В | ±11 |
| Количество измерительных каналов | 1 |
| Канал измерения напряжения постоянного тока +28,5 В | |
| Диапазон измерений напряжения постоянного тока, В | от +25,65 до +29,7 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±2 |
| Количество измерительных каналов | 1 |
| Канал измерения силы постоянного тока, потребляемого от источника +28,5 В | |
| Диапазон измерений силы постоянного тока, А | от 0 до +2,4 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±5 |
| Количество измерительных каналов | 1 |
| Каналы измерения напряжения переменного тока частотой 400 Гц | |
| Диапазон измерений напряжения переменного тока частотой 400 Гц, В | от +209 до +231 |
| Пределы допускаемой относительной погрешности измерений напряжения переменного тока частотой 400 Гц, % | ±3 |
| Количество измерительных каналов | 3 |
| Каналы измерения силы переменного тока, потребляемого по фазам «А», «В», «С» от источника 220 В частотой 400 Гц | |
| Диапазон измерений силы переменного тока, А | от +0,6 до +1,4 |
| Пределы допускаемой относительной погрешности измерений силы переменного тока, % | ±5 |
| Количество измерительных каналов | 3 |
| Каналы воспроизведения значений напряжения постоянного тока «КДУСЬ» «КДУСП», «КДУСШ», «МДЗЛУЬ» «МДЗЛУП», «КПА», «КПН», «РКН», «РКА» | |
| Диапазон воспроизведения амплитуды напряжения постоянного тока, В | от -5 до +5 |
| Пределы допускаемой абсолютной погрешности воспроизведения значений напряжения постоянного тока, В | ±(0,01-ив+0,015), где ив -воспроизводимое значение напряжения |
| Количество измерительных каналов | 9 |
| Канал воспроизведения напряжения постоянного тока «Ubx$» | |
| Значение амплитуды воспроизводимого значения напряжения постоянного тока, В | +2 |
Продолжение таблицы 2
| Пределы допускаемой относительной погрешности воспроизведения значения напряжения постоянного тока, % | ±1 |
| Количество измерительных каналов | 1 |
| Каналы измерения напряжения постоянного тока «Фа отр», «фн отр» | |
| Диапазон измерения напряжения постоянного тока, В | от -21 до +21 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,02-иизм+0,02), где иизм — измеренное значение напряжения |
| Количество измерительных каналов | 2 |
| Каналы измерения напряжения постоянного тока «УСА», «УСН» | |
| Диапазон измерения напряжения постоянного тока, В | от -2 до +2 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,02^+0,02) |
| Количество измерительных каналов | 2 |
| Каналы измерения напряжения постоянного тока «РКА», «РКН»,«С-РП1», «С-РП2», «С-РП3», «С-РП4», «61», «6II», «6III», «КДЛУ1», «КДЛУ11», «А1.1.1», «AL1.II» | |
| Диапазон измерения напряжения постоянного тока, В | от -5 до +5 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,02-иизм+0,02) |
| Количество измерительных каналов | 13 |
| Канал измерения напряжения постоянного тока «Ujam» | |
| Диапазон измерения напряжения постоянного тока, В | от +1 до +4,5 |
| Пределы допускаемой относительной погрешности измерений напряжения постоянного тока, % | ±10 |
| Количество измерительных каналов | 1 |
| Каналы измерения напряжения постоянного тока «РКЬ>, «РКП» | |
| Диапазон измерения напряжения постоянного тока, В | от -9 до +9 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ±(0,02^изм+0,02) |
| Количество измерительных каналов | 2 |
| Каналы измерения времени формирования сигналов «+27В ЭРР», «+27ВМР», «+27В ПО», «+27В ПКК1», «+27В ПКК2» | |
| Диапазоны измерения времени формирования сигналов, с: - сигнала «+27В ЭРР»; - сигнала «+27В МР»; - сигнала «+27В ПО»; - сигнала «+27В ПКК1»; - сигнала «+27В ПКК2». | от +0,36 до +0,44 от +3,6 до +4,4 от +5,49 до +6,69 от +28,8 до +35,2 от +7,2 до +8,8 |
| Пределы допускаемой относительной погрешности измерений времени формирования сигналов, % | ±3 |
| Количество измерительных каналов | 5 |
| Каналы измерения времени формирования сигналов «+5В ЗЗ», «+27В Упр.», «+5В ДВ» | |
| Диапазоны измерения времени формирования сигналов, с: - сигнала «+5В ЗЗ»; - сигнала «+27В Упр»; - сигнала «+5В ДВ». | от +3,875 до +4,125 от +5,75 до +6,25 от +7,75 до +8,25 |
Продолжение таблицы 2
| Пределы допускаемой относительной погрешности измерений времени формирования сигналов, % | ±1 |
| Количество измерительных каналов | 3 |
| Канал воспроизведения тактовых импульсов ИПК | |
| Значение воспроизведения длительности импульсов, мкс | +8 |
| Пределы допускаемой абсолютной погрешности воспроизведения значения длительности импульсов, мкс | ±1,2 |
| Значение воспроизведения периода повторения импульсов, мкс | +32 |
| Пределы допускаемой абсолютной погрешности воспроизведения значения периода повторения импульсов, мкс | ±5 |
| Значение воспроизведения амплитуды импульсов, В | +5 |
| Пределы допускаемой абсолютной погрешности воспроизведения амплитуды импульсов, В | от -2 до +0,5 |
| Количество измерительных каналов | 1 |
| Канал воспроизведения запускающих импульсов ИПК | |
| Значение воспроизведения длительности импульсов t, мкс | +12,8 |
| Пределы допускаемой абсолютной погрешности воспроизведения значения длительности импульсов, мкс | ±1,8 |
| Значение воспроизведения периода повторения импульсов T, мс | +1,28 |
| Пределы допускаемой абсолютной погрешности воспроизведения значения периода повторения импульсов, мс | ±0,01 |
| Значение воспроизведения амплитуды импульсов U, В | +5 |
| Пределы допускаемой абсолютной погрешности воспроизведения амплитуды импульсов, В | от -2 до +0,5 |
| Количество измерительных каналов | 1 |
| Канал воспроизведения информационной последовательности импульсов ИПК | |
| Значение воспроизведения периода повторения импульсов T, мкс | +640 |
| Пределы допускаемой абсолютной погрешности воспроизведения значения периода повторения импульсов, мкс | ±5 |
| Значение воспроизведения периода повторения импульсов T, мс | +1,28 |
| Пределы допускаемой абсолютной погрешности воспроизведения значения периода повторения импульсов, мс | ±0,01 |
| Значение воспроизведения амплитуды импульсов U, В | +5 |
| Пределы допускаемой абсолютной погрешности воспроизведения амплитуды импульсов, В | от -2 до +0,5 |
| Количество измерительных каналов | 1 |
| Каналы воспроизведения сигналов опорного и головного канала | |
| Номинальное значение частоты, ГГ ц | 7 |
| Пределы допускаемой абсолютной погрешности воспроизведения частоты | ±5-10’<Туст , где F -установленное значение частоты |
| Диапазон воспроизведения уровня выходной мощности опорного канала, дБм | от -83 до -15 |
| Диапазон воспроизведения уровня выходной мощности головного канала, дБм | от -105 до -35 |
| Пределы допускаемой абсолютной погрешности воспроизведения уровня выходной мощности опорного и головного каналов, дБ | ±1,5 |
Продолжение таблицы 2
| КСВН опорного канала | <1,35 |
| КСВН головного канала | <1,45 |
| Канал воспроизведения имитатора параметров среды распространения сигнала | |
| Значение воспроизведения времени задержки, нс | +189,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения времени задержки, нс | ±2 |
| Динамический диапазон, дБ | от 55 до 100 |
| Пределы допускаемой абсолютной погрешности воспроизведения сигнала затухания на частотах 10, 11, 12 ГГц | ±1,8 |
| КСВН входа | <1,5 |
| КСВН выхода | <1,4 |
| Количество измерительных каналов | 1 |
| Канал измерения частоты синусоидального сигнала | |
| Диапазон измеряемых частот, МГ ц | от 40 до 50 |
| Пределы допускаемой относительной погрешности измерения частоты, Гц | ±5-10 б^изм — где Езм измеренное значение частоты |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длина^ширина^высота), мм, не более: - стойка аппаратная ЛМАЕ.411728.026 | 955x615x1490 |
| - штанга ЛМАЕ.301223.001 | 2030x40x40 |
| - монитор | 320x170x500 |
| - принтер | 190x240x350 |
| Масса кг, не более: - стойка аппаратная ЛМАЕ.411728.026 | 220 |
| - штанга ЛМАЕ.301223.001 | 3 |
| - монитор | 4 |
| - принтер | 6 |
| Сила тока, потребляемого от сети, не более, А | 10 |
| Параметры электропитания: напряжение переменного тока, В | 220 ±11 |
| частота переменного тока, Г ц Условия эксплуатации: | 50 ±1 |
| - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре 30 оС и более | от +15 до +25 |
| низких температурах без конденсации влаги), %. | до 75 |
| - атмосферное давление, мм рт. ст. (кПа) | от 645 до 795 (от 86 до 106) |
наносится на лицевую панель ТКПА-Р-317П в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность ТКПА-Р-317П
| Наименование | Обозначение | Количество |
| Стойка аппаратная | ЛМАЕ.411728.026 | 1 шт. |
| Формирователь сигналов головного и опорного каналов | ЛМАЕ.468171.002 | 1 шт. |
| Установка модульная №1 (Блок задающих генераторов) | ЛМАЕ.411728.024 | 1 шт. |
| Установка модульная №2 (Блок измерений и управления) | ЛМАЕ.411728.025 | 1 шт. |
| Модуль сопряжения | ЛМАЕ.468348.003 | 1 шт. |
| Блок обеспечения безопасности | ЛМАЕ.468244.001 | 1 шт. |
| Блок вторичного электропитания | ЛМАЕ.436717.001 | 1 шт. |
| Источник бесперебойного питания | UPS IPPON INNOVA RT 1K | 1 шт. |
| Источник питания 3-х фазный | 320-ASX UPC3/G | 1 шт. |
| Кабель коаксиальный «Г оловной канал» | ЛМАЕ.685671.001 | 1 шт. |
| Кабель коаксиальный «Опорный канал» | ЛМАЕ.685671.002 | 1 шт. |
| Кабель коаксиальный «ЗУ 54» | ЛМАЕ.685671.003 | 1 шт. |
| Кабель коаксиальный «ЗУ 41» | ЛМАЕ.685671.004 | 1 шт. |
| Кабель заземления | ЛМАЕ.685615.003 | 1 шт. |
| Ящик №1 | - | 1 шт. |
| Ключ | 9Т327.9100.180 | 1 шт. |
| Ключ | ЕИГА.296444.008 | 1 шт. |
| Ручка | ЕИГА.753732.002-01 | 1 шт. |
| Ключ (5,5х7) 7811-0002 | ГОСТ2839-70 | 1 шт. |
| Ключ (17х19) 7811-0023 | ГОСТ2839-70 | 1 шт. |
| Ключ (24х27) 7811-0026 | ГОСТ2839-70 | 1 шт. |
| Ключ (30х32) 7811-0042 | ГОСТ2839-70 | 1 шт. |
| Отвертка (155х0,6) 7810-0911 | ГОСТ17199-88 | 1 шт. |
| Отвертка (190х1) 7810-0982 | ГОСТ17199-88 | 1 шт. |
| Ключ для шлицевых гаек | НК011 | 1 шт. |
| Ключ для шлицевых гаек | НК012 | 1 шт. |
| Технологическая заглушка | ХРБ1Т | 1 шт. |
| Пальчиковая батарея | Тип АА | 1 шт. |
| Кабель «Контроль СП» | ЛМАЕ.685623.031 | 1 шт. |
| Антенное устройство | ЛМАЕ.301222.001 | 1 шт. |
| Жгут измерительный «Контроль 1» | ЛМАЕ.685626.020 | 1 шт. |
Продолжение таблицы 4
| Жгут измерительный «Контроль 2» | ЛМАЕ. 685626.021 | 1 шт. |
| Ящик №2 | - | 1 шт. |
| LCD Монитор 23'' комплектный | АОС I2381FH | 1 шт. |
| Принтер HP комплектный | Laser Jet Pro M104W | 1 шт. |
| Мышь USB | - | 1 шт. |
| Клавиатура проводная | OKLICK 150M Black USB | 1 шт. |
| Коврик для мыши | - | 1 шт. |
| Ящик №3 | - | 1 шт. |
| Ящик №3.1 | ||
| Шланг №1 высокого давления на 150 кгс/см2 | - | 1 шт. |
| Шланг №2 высокого давления на 55 кгс/см2 | - | 1 шт. |
| Кабель управления пневматическим пультом «ПП-01» | ЛМАЕ.685622.009 | 1 шт. |
| Кабель заземления | ЛМАЕ.685615.005 | 1 шт. |
| Ящик №3.2 | ||
| Пульт пневматический ПП-01 | 01 | 1 шт. |
| Ящик №4 | - | 1 |
| Ящик №4.1 | - | |
| Защитное устройство ЗУ54-1 | 3Я008 | 1 шт. |
| Защитное устройство ЗУ41-1 | 3Я027 | 1 шт. |
| Защитное устройство ЗУ54 | 3Я007 | 1 шт. |
| Защитное устройство ЗУ41 | 3Я028 | 1 шт. |
| Г оловной излучатель | ЛМАЕ.464663.001 | 1 шт. |
| Переход волноводно-коаксиальный | Э2-43А | 3 шт. |
| Переход коаксиальный | Э2-115/4 | 3 шт. |
| Переход коаксиальный тип Ш(в) - тип N(P) | - | 3 шт. |
| Нагрузка волноводная | - | 2 шт. |
| Ящик №4.2 | - | |
| Кабель «Борт» | ЛМАЕ.685626.009 | 1 шт. |
| Кабель «Контроль» | ЛМАЕ.685627.004 | 1 шт. |
| Кабель «АП-О1» | ЛМАЕ.685625.012 | 1 шт. |
| Кабель «ГСН-О1» | ЛМАЕ.685625.011 | 1 шт. |
| Ящик №5 (БППЦ-01) | ЛМАЕ.468211.001 | 1 шт. |
| Кабель проверки | ЛМАЕ.685624.012 | 1 шт. |
| Кабель заземления | ЛМАЕ.685615.002 | 1 шт. |
Продолжение таблицы 4
| Дополнительное оборудование | ||
| Штанга | ЛМАЕ.301223.001 | 1 шт. |
| Стул оператора | - | 1 шт. |
| Руководство по эксплуатации | ЛМАЕ.411729.005РЭ | 1 шт. |
| Формуляр | ЛМАЕ.411729.005ФО | 1 шт. |
| Методика поверки | 1 шт. |

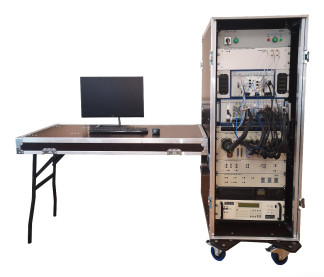

Сведения о методиках (методах) измерений приведены в разделе 2 «Использование по назначению» документа ЛМАЕ.411729.005РЭ «Аппаратура контрольно-проверочная технологическая ТКПА-Р-317П. Руководство по эксплуатации».
ГОСТ 8.132-74 «ГСИ Государственный специальный эталон и общесоюзная поверочная схема для средств измерений силы тока от 0,04 до 300 А в диапазоне частот от 0,1 до 300 МГц»;
ГОСТ Р 8.813-2013 «ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1 •IO-1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3463 «Об утверждении Государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3461 «Об утверждении Государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3383 «Об утверждении Государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
ЛМАЕ.411729.005 ТУ «Аппаратура контрольно-проверочная технологическая ТКПА-Р-317П. Технические условия».
