| Номер в госреестре | 86688-22 |
| Наименование СИ | Магнитометры трехкомпонентные портативные |
| Обозначение типа СИ | МТП-01 |
| Изготовитель | Акционерное общество "Научно-производственное предприятие "Промтрансавтоматика" (АО "НПП "Промтрансавтоматика"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Магнитометры трехкомпонентные портативные МТП-01 (далее по тексту -магнитометры) предназначены для проведения измерений трех составляющих вектора магнитной индукции X, Y, Z в прямоугольной системе координат, связанной с корпусом блока первичных измерительных преобразователей МТП-01-БПИП.
Принцип действия магнитометра основан на ферроиндукционном преобразовании магнитной индукции в сигналы электрического напряжения.
Измерение производится независимо по трем ортогональным направлениям, для чего ТД содержит три независимых феррозондовых преобразователя. Каждый из этих трех преобразователей имеет катушки возбуждения (VOZBn), измерения (SIGNn), обратной связи (OCn) и смещения/компенсации (OKn). На вход катушки возбуждения подается эталонный сигнал на частоте 12.5 кГц. Измерительная катушка выдает индуцированный сигнал. Вторая гармоника (25 кГц) этого сигнала используется для формирования такого поля на катушке обратной связи, которое равно по величине внешнему полю. Значение сигнала обратной связи стабилизируется в течение 0.3 сек и после масштабирования позволяет вывести значение поля на дисплей УПИ.
Назначение катушки смещения/компенсации
- сдвинуть значение поля обратной связи в динамический диапазон
- сдвинуть поля обратной связи всех трех преобразователей таким образом, чтобы измеренный сигнал был примерно одинаковым. Это обеспечивает минимизацию переходных процессов при циклическом переключении измерительного тракта на следующий преобразователь.
В состав магнитометров входят:
- блок первичных измерительных преобразователей МТП-01-БПИП - 1 шт. (далее -БПИП);
- устройство представления информации МТП-01-УПИ - 1 шт. (далее - УПИ).
Магнитометры обеспечивают:
- измерение текущего значение магнитного поля в точке расположения трехкомпонентного датчика магнитного поля, в этот режим система попадает при включении:
- измерение абсолютного значения магнитного поля в точке, где расположен датчик;
- компенсацию фонового поля (при фиксированном положении датчика);
- настройку компенсации фонового поля (при фиксированном положении датчика);
- вывод значений магнитного поля на дисплей устройства представления информации, четыре режима:
- одновременный вывод все трех компонент;
- независимый вывод каждой из трех компонент (X, Y, Z) по отдельности;
- коррекцию исходных данных, три режима:
- некорректированное значение поля;
- ортогонализацию;
- коррекцию взаимного влияния каналов;
- запись результатов измерений в энергонезависимую память (не более 20 измерений):
- хранение списка ранее измеренных значений магнитного поля;
- сохранение, извлечение для просмотра и удаление элементов списка;
- сохранение для дальнейшего использования настройки аппаратной компенсации фонового поля (при том же фиксированном положении датчика, что и в момент настройки компенсации фонового поля).
На лицевой поверхности магнитометров находятся:
- дисплей OLED для индицирования результатов измерений;
- клавиатура управления магнитометром;
На верхней торцовой стороне УПИ магнитометров расположен разъем USB-порта, через который выполняется зарядка встроенного аккумулятора, а также данные, записанные в память магнитометра, могут быть переданы в компьютер для дальнейшей обработки.
На нижней торцовой стороне УПИ магнитометров расположен разъем для кабеля соединения БПИП с УПИ.
Магнитометры обеспечивают визуальный контроль степени заряда аккумулятора графической шкалой на дисплее.
Магнитометры выполнены в виде портативного переносного устройства. Общий вид магнитометров приведен на рисунке 1. Места пломбировки от несанкционированного доступа, нанесения знака утверждения типа, заводского номера и знака поверки приведены на рисунках 2 и 3.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на свободном от надписей пространстве на задней стенке корпуса прибора.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр наносится в центральной части задней стенки корпуса УПИ и на свободном от надписей пространстве одной из граней БПИП в виде наклейки.
Пломбирование от несанкционированного доступа осуществляется путем нанесения мастичных пломб на винтах крепления задней стенки прибора.

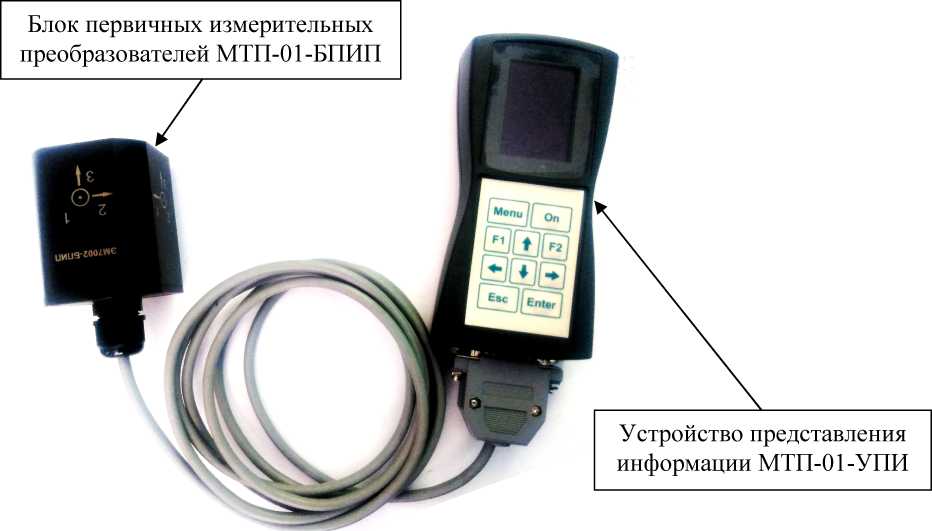

Рисунок 1 - Общий вид магнитометров

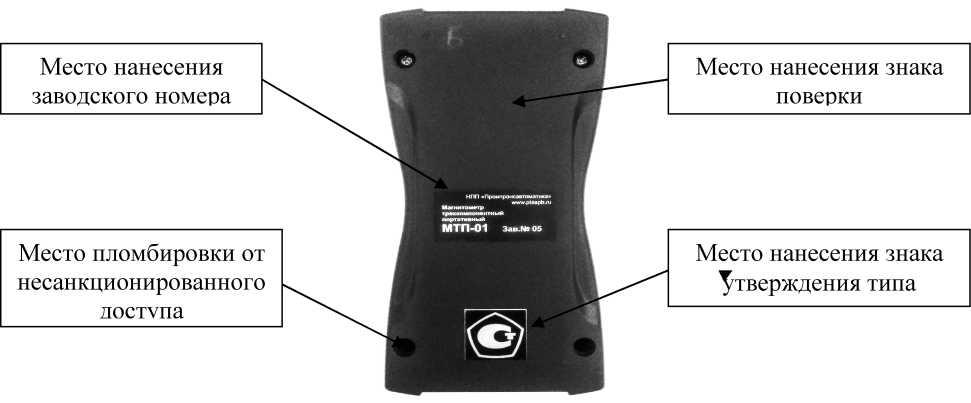

Рисунок 2 - Общий вид задней стенки корпуса магнитометра с указанием мест пломбировки, мест нанесения знака утверждения типа, знака поверки, заводского номера
Рисунок 3 - Наклейка с наименованием и заводским номером магнитометра
Магнитометры оснащены встроенным программным обеспечением (далее по тексту - ПО), которое позволяет производить смену режимов и выбор необходимых функций.
Встроенное ПО является метрологически значимым и загружается в микропроцессор магнитометра на заводе-изготовителе. Номер версии ПО выводится на дисплей магнитометра и считывается по интерфейсам связи. Возможность доступа к ПО через внешние интерфейсы отсутствует.
Идентификационные данные встроенного программного обеспечения магнитометров приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер) ПО | 190902 |
| Цифровой идентификатор ПО | CRC32: D7C46009 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.0772014.
Таблица 2 - Метрологические характеристики магнитометров
| Наименование характеристики | Значение |
| Диапазон измерений значений магнитной индукции постоянного магнитного поля по трем направлениям магнитных осей X, Y, Z в точке расположения трехкомпонентного датчика, мкТл | от -200 до +200 |
| Пределы допускаемой абсолютной погрешностей при измерении постоянного магнитного поля по трем направлениям магнитных осей X, Y, Z для значений измеряемой магнитной индукции в диапазоне измерений от -10 до +10 мкТл, мкТл | ±0,3 |
| Пределы допускаемой относительной погрешностей при измерении постоянного магнитного поля по трем направлениям магнитных осей X, Y, Z для значений измеряемой магнитной индукции в диапазоне измерений от -200 до -10 мкТл и от +10 до +200 мкТл, % | ±3 |
| Пределы допускаемого дрейфа нуля измерительных каналов магнитной индукции X, Y, Z (ИК МИ X, ИК МИ Y, ИК МИ Z) за 20 минут непрерывной работы, мкТл | ±0,03 |
| Диапазон компенсации внешнего фонового магнитного поля при остаточном значении МИ не более ±0,3мкТл, мкТл | от -120 до +120 |
| Значения углов неортогональности осей БПИП, не более | ±30' |
Таблица 3 - Основные технические характеристики магнитометров
| Наименование характеристики | Значение |
| Диапазон ортогонализации | ±30' |
| Напряжение питания постоянного тока, В | 3,6 |
| Потребляемая мощность, Вт, не более | 3 |
| Габаритные размеры (длинахширинахвысота), мм, не более: БПИП УПИ кабель | 100 х 70 х 70 80 х 180 х 32 2500 |
| Масса, кг, не более БПИП УПИ | 0,4 0,4 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре +25 °С, %, не более - атмосферное давление, кПа | от +10 до +35 80 от 84 до 106 |
| Средняя наработка до отказа, ч, не менее | 10000 |
| Срок службы, лет, не менее | 10 |
в нижней части задней стенки корпуса прибора (рисунок 2), методом трафаретной печати на корпус магнитометров и типографским способом на титульный лист руководства по эксплуатации и формуляра.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Магнитометр трехкомпонентный портативный МТП-01 в составе: | СФДР.411171.001 | 1 шт. |
| Блок первичных измерительных преобразователей МТП-01-БПИП | СФДР.411172.001 | 1 шт. |
| Устройство представления информации МТП-01-УПИ | СФДР.418119.001 | 1 шт. |
| Кабель соединительный | СФДР.418119.002 | 1 шт. |
| Кабель USB | 1 шт. | |
| Зарядное устройство 5 В | 1 шт. | |
| Руководство по эксплуатации | СФДР.411171.001 РЭ | 1 экз. |
| Формуляр | СФДР.411171.001 ФО | 1 экз. |
| Методика поверки | - | 1 экз. |
Приведены в СФДР.411171.001 РЭ «Магнитометры трехкомпонентные портативные МТП-01. Руководство по эксплуатации», раздел 2.
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ГОСТ 8.030-2013 «ГСИ. Государственная поверочная схема для средств измерений магнитной индукции, магнитного потока, магнитного момента и градиента магнитной индукции»;
ТУ 4381-016-50893629-2021 «Магнитометры трехкомпонентные портативные МТП-01. Технические условия».
