| Номер в госреестре | 86689-22 |
| Наименование СИ | Газоанализаторы суммарные |
| Обозначение типа СИ | АГАТ-3И |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная компания "Геоэлектроника сервис" (ООО НПК "Геоэлектроника сервис"), г. Тверь |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Газоанализаторы суммарные АГАТ-3И (далее по тексту - газоанализаторы) предназначены для определения процентного содержания метана и тяжелых углеводородов в газовоздушной смеси и последующей передачи информации о содержании газов в систему сбора информации.
Принцип действия газоанализаторов основан на том, что нагретое тело теряет теплоту со скоростью, зависящей от состава газа. Уровень концентрации газа преобразуется в напряжение с помощью полупроводникового термокаталитического датчика. Полученная при измерении концентрации газа величина напряжения преобразуется в цифровой код для передачи информации о содержании газов в систему сбора информации.
Газоанализаторы суммарные АГАТ -3И выпускаются в двух вариантах исполнения:
а) АГАТ-3И-01.1-4А с термокаталитическим и оптическим сенсорами;
б) АГАТ-3И-01.1-5А с оптическими сенсорами.
Газоанализаторы представляют собой единый блок, в котором устанавливается оборудование для измерения содержания одного или нескольких компонентов в газовой смеси и являются одноканальными.
В ячейке модульного сенсорного блока газоанализаторов реализован метод анализа газовоздушной смеси на наличие углеводородных газов.
Побудитель расхода (вакуумный насос) отсасывает через штуцер дегазатора газовоздушную смесь, и направляет её по газовоздушной линии (ГВЛ) в электропневмоклапан. Далее газовоздушная смесь поступает в сенсорный блок на анализ. При засорении газовоздушной линии (ГВЛ) в электронной плате ротаметра предусмотрено устройство звуковой сигнализации. Ресивер предназначен для сглаживания расхода газовоздушной смеси после побудителя расхода. При переключении тумблера «Из дегазатора/из атмосферы» в положение «Из атмосферы» переключается электропневмоклапан и побудитель расхода продувает в изделие не газовоздушную смесь, а чистый воздух через штуцер «Чистый воздух». Установленный на передней панели прибора электронный ротаметр, позволяет отображать расход газовоздушной смеси. Регулировка расхода газовоздушной смеси производится вентилем.
Способ отбора пробы прямой с помощью побудителя расхода. Побудитель расхода (вакуумный насос) газоанализатора отсасывает через штуцер «Из дегазатора» газовоздушную смесь, и направляет её по газовоздушной линии (ГВЛ) в электропневмоклапан. Далее газовоздушная смесь для анализа поступает в модульный сенсорный блок, помещенный в термостат, необходимый для управления скоростью сорбции/десорбции анализируемых компонентов.
Газоанализаторы имеют серийные номера, обеспечивающие идентификацию каждого экземпляра. Маркировка газоанализаторов, производится путём наклеивания идентификационной таблички на переднею их панель. Заводские номера наносятся на идентификационную табличку ударным способом с выбиванием цифр, глубиной не менее 0,1 мм, в виде цифрового обозначения. Пример идентификационной таблички представлен на рисунке 2.
Нанесение знака поверки на газоанализаторы не предусмотрено. Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора в соответствии с действующим законодательством. Пломбирование от несанкционированного доступа не предусмотрено, конструкция газоанализатора исключает несанкционированный доступ к настройкам. Общий вид газоанализаторов представлен на рисунке 1.

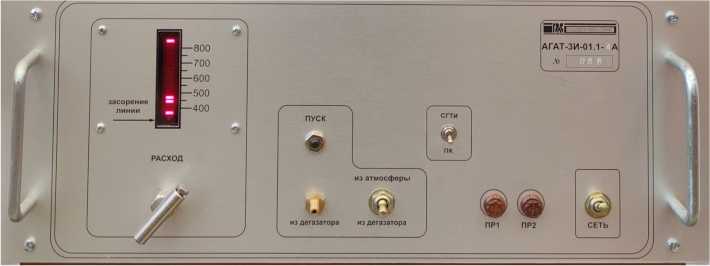

Рисунок 1 - общий вид газоанализаторов суммарных АГАТ-3И
Газоанализаторы имеют встроенное программное обеспечение (далее - ПО). Встроенное ПО разработано изготовителем и обеспечивает выполнение следующих основных функций:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя.
- диагностику аппаратной и программной частей газоанализатора.
Уровень защиты «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | agatMB2TCP |
| Номер версии (идентификационный номер) ПО, не ниже | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | - |
| Алгоритм вычисления цифрового идентификатора ПО | - |
Таблица 2 - Метрологические характеристики_____
| Наименование характеристики | Значение |
| Диапазон измерений объемной доли измеряемого компонента, % - метан (CH4) - пропан (C3H8)* | от 0,01 до 80 от 0,01 до 20 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности, %, не более | ±10 |
| Дискретность отчёта измерений, % | 0,001 |
| Время стабилизации, с, не более | 60 |
| Время установления выходного сигнала (показаний), с, не более | 20 |
- выводится на мониторе ПК, как сумма тяжелых газов.
Таблица 3 - Дополнительные метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной погрешности измерений, обусловленной изменением температуры окружающей среды в условиях эксплуатации на каждые 10°С в пределах рабочих условий, % | ±3 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество каналов измерений | 2 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | от 187 до 242 50±1 |
| Потребляемая мощность, В^А, не более | 200 |
| Габаритные размеры (ШхДхВ), мм, не более | 482x478x177 |
| Масса, кг, не более | 12 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более (без конденсации) - атмосферное давление, кПа | от +5 до +40 95 от 84 до 106,7 |
| Время прогрева, мин, не более | 60 |
| Степень защиты по ГОСТ 14254-2015 | IP30 |
| Средняя наработка на отказ, ч, не менее | 8000 |
| Средний срок службы, лет, не менее | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - комплектность средства измерений
| Наименование | Обозначение | Количество |
| Газоанализатор суммарный | АГАТ-3И | 1 шт. |
| В составе: | ||
| Модульный сенсорный блок «АРТ-ГАЗ» | _ | 1 шт. |
| Блок питания | NES-15-12 | 1 шт. |
| Блок питания | RS-35-24 | 1 шт. |
| Электронная плата | МСДЦ-004 | 1 шт. |
| Плата ротаметра электронного | ГПА-463-07 | 1 шт. |
| Побудитель расхода мембранный вибрационный | ПМВ-2 | 1 шт. |
| Фильтр Camozzi | N108-F10 | 1 шт. |
| Комплект запасных частей и принадлежностей: | А.614513.005 | 1 шт. |
| Кабель питания (евростандарт) с заземлением 1,8м | _ | 1 шт. |
| Автомобильный топливный фильтр тонкой очистки проточный | _ | 1 шт. |
| Руководство по эксплуатации | ГЕЛС.410334.001-08РЭ | 1 экз. |
| Формуляр | ГЕЛС.410334.001-08ФО | 1 экз. |
| Программное обеспечение | 1 шт. |
приведены в Руководстве по эксплуатации ГЕЛС.410334.001-08РЭ, п. 2.5, Приложение Б.
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГЕЛС.410334.001-08ТУ «Газоанализаторы суммарные АГАТ-3И». Технические условия.
