| Номер в госреестре | 86690-22 |
| Наименование СИ | Системы измерительные автоматизированные |
| Обозначение типа СИ | "Тандем" |
| Изготовитель | Общество с ограниченной ответственностью "Центр безопасности информации "МАСКОМ" (ООО "ЦБИ "МАСКОМ"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные автоматизированные «Тандем» предназначены для измерения параметров электрических сигналов технических средств (ТС) с целью определения наличия в них эффектов модуляционных преобразований, возникающих за счет высокочастотного навязывания (ВЧН) и высокочастотной прокачки (ВЧП).
Принцип действия системы основан на выявлении, измерении и последовательном анализе параметров электрических сигналов от исследуемого ТС с признаками модуляционных преобразований.
Системы измерительные автоматизированные «Тандем» (далее - Системы) состоят из анализатора спектра АСВЧ-400, генератора ВЧ сигналов ГСВЧ-400, двух биконических пассивных антенн БПА-400, индуктора магнитного ИМ-2, токосъемника измерительного ТИ2-4, двух штативов, комплекта кабелей, комплекта транспортных укладок, комплекта программного обеспечения, комплекта эксплуатационной документации.
Анализатор спектра АСВЧ-400 предназначен для приема и обработки сигналов, поступающих от подключенного к нему первичного измерительного преобразователя: биконической пассивной антенны БПА-400 или токосъемника измерительного ТИ2-4.
Генератор ВЧ сигналов ГСВЧ-400 предназначен для формирования в рабочем диапазоне частот системы электрических сигналов совместно с индуктором магнитным ИМ-2 или электромагнитных сигналов совместно с биконической пассивной антенной БПА-400.
Антенны, в комплекте с анализатором спектра, предназначены для измерений напряженности электрического поля, а в комплекте с генератором сигналов - для возбуждения электромагнитного поля с заданной напряженностью.
Токосъёмник измерительный, в комплекте с анализатором спектра, предназначен для измерений электрических сигналов в линиях.
Индуктор, в комплекте с генератором сигналов, предназначен для возбуждения электрических сигналов в линиях.
Измерения и управление генератором ВЧ сигналов ГСВЧ-400 выполняются по командам из управляющей ПЭВМ как в автоматическом, так и в ручном режимах измерений.

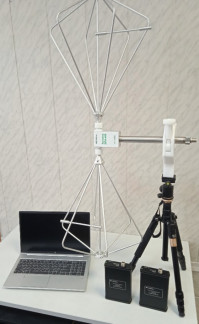

Общий вид системы представлен на рисунке 1.
Заводской номер, идентифицирующий каждый экземпляр системы, указывается в виде цифрового обозначения в формуляре (паспорте).
Схема пломбировки от несанкционированного доступа основных составных частей системы и места нанесения заводских номеров, идентифицирующих составные элементы системы, представлены на рисунках 2- 4.
Нанесение знака поверки на элементы системы не предусмотрено.

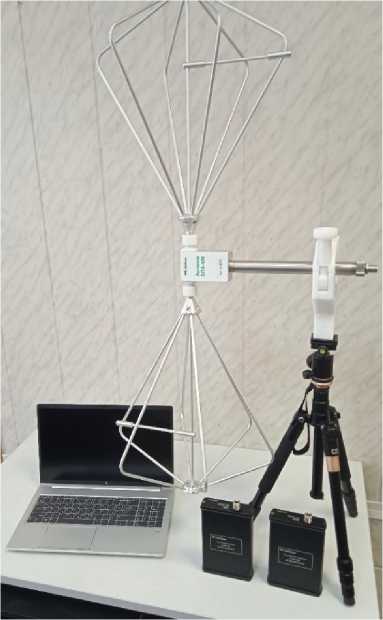

Рисунок 1 - Общий вид средства измерений

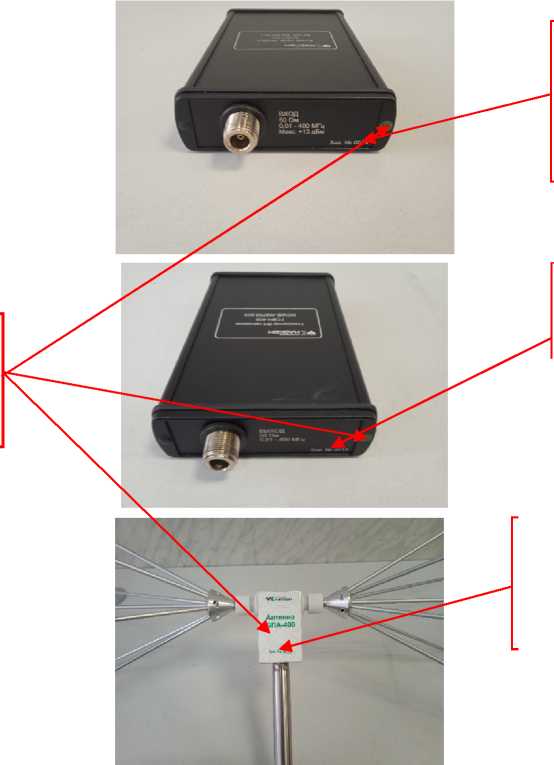

Место пломбировки от несанкционирован ного доступа
Место нанесения заводского номера ГСВЧ-400
Место нанесения заводского номера АСВЧ-400
Место нанесения заводского номера БПА-400
Рисунок 2 - Места нанесения заводских номеров и пломбировки от несанкционированного доступа
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений анализатора спектра АСВЧ-400 и генератора ВЧ сигналов ГСВЧ-400 осуществляется пломбировкой (клеймением) винтового соединения в торцевой части.
Защита от несанкционированного доступа с целью предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений биконических пассивных антенн БПА-400 достигается за счет неразборной конструкции (лицевая панель на самоклеящейся основе блокирует доступ к крепежным винтам корпуса антенны).
Заводские номера анализатора спектра АСВЧ-400 и генератора ВЧ сигналов ГСВЧ-400 состоят из четырех арабских цифр, нанесённых на торцевую часть корпуса методом лазерной гравировки.
Заводские номера биконических пассивных антенн БПА-400 состоят из четырех арабских цифр, нанесённых на лицевую панель методом струйной печати.
Управление аппаратурой, самодиагностика, подготовка задания на исследование ТС, обработка сигналов и вычисления осуществляются с помощью специализированного ПО, установленного на управляющую ПЭВМ.
ПО «Сигурд-Лайт» и ПО «Тандем-Интерфейс» выполняют функции автоматизации процесса измерений, обеспечения дистанционного управления АСВЧ-400 и ГСВЧ-400 и отображения результатов измерений в графической и цифровой формах.
Метрологически значимой частью ПО «Сигурд-Лайт» является файл SigurdX.exe. Метрологически значимой частью ПО «Тандем-Интерфейс» является файл Tandem.dpm.
Метрологически значимые части ПО «Тандем-Интерфейс» и измеренные данные защищены с помощью специальных средств защиты (ключа защиты от несанкционированного использования) от непреднамеренных и преднамеренных изменений.
Уровень защиты ПО «Сигурд-Лайт» «средний» в соответствии с Р 50.2.077-2014. Уровень защиты ПО «Тандем-Интерфейс» «средний» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные автономного ПО «Сигурд-Лайт»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО систем измерительных автоматизированных «Тандем» | «Сигурд-Лайт» |
| Номер версии (идентификационный номер) ПО, не ниже | 5.3.2.9 |
| Цифровой идентификатор ПО | _ |
Таблица 2 - Идентификационные данные автономного ПО «Тандем-Интерфейс» систем
измерительных автоматизированных «Тандем»
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | «Тандем-Интерфейс» |
| Номер версии (идентификационный номер) ПО, не ниже | 3.1.4.10 |
| Цифровой идентификатор ПО | _ |
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| Параметры анализатора спектра АСВЧ-400 | |
| Диапазон частот, МГ ц | от 0,01 до 400 |
| Диапазон перестройки полосы пропускания измерительного фильтра ПЧ, Г ц | от 1 до 10 |
| Пределы допускаемой абсолютной погрешности измерения уровня мощности синусоидального сигнала, дБ | ±1 |
| Уровень спектральной плотности мощности собственного шума, приведённой к полосе пропускания 1 Гц, дБ (1 мВт), не более | -154 |
| Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц1), не более | -120 |
| Динамический диапазон измерения уровня синусоидального сигнала, дБ, не менее | 100 |
| Максимальный измеряемый уровень мощности синусоидального сигнала, дБ (1 мВт), не менее | 13 |
| Пределы допускаемой относительной погрешности измерения частоты, не более | ±1-10-5 |
| Параметры генератора ВЧ сигналов ГСВЧ-400 | |
| Диапазон частот, МГ ц | от 0,01 до 400 |
| Максимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) | 17 |
| Минимальное значение установки уровня мощности выходного сигнала, дБ (1 мВт) | -3 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности выходного сигнала, дБ | ±1 |
| Пределы допускаемой относительной погрешности установки частоты, не более | ±Г10’5 |
| Уровень спектральной плотности мощности фазового шума на частоте 100 МГц в полосе пропускания 1 Гц при отстройке от несущей на 1 кГц, дБн/Гц1), не более | -120 |
| Параметры биконической антенны БПА-400 | |
| Диапазон частот, МГ ц | от 30 до 400 |
| Коэффициент калибровки, дБ (1/м), не более: • на частоте 100 МГц; • на частоте 300 МГ ц | 15 20 |
| Пределы допускаемой абсолютной погрешности коэффициента калибровки, дБ | ±2 |
| 1) - дБн/Гц - дБ относительно уровня несущей в полосе пропускания 1 Гц | |
Таблица 4 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания - напряжение переменного тока, В | от 207 до 253 |
| - частота переменного тока, Гц | от 49 до 51 |
| Средний срок службы, лет, не менее | 5 |
| Средняя наработка на отказ, ч, не менее | 1000 |
| Габаритные размеры (длина х ширина х высота) мм, не более - АСВЧ-400 | 179х110х35 |
| - ГСВЧ-400 | 179x110x35 |
| - БПА-400 | 1035x543x321 |
| Масса, кг, не более - АСВЧ-400 | 0,5 |
| - ГСВЧ-400 | 0,5 |
| - БПА-400 | 1,6 |
| Нормальные условия применения: - температура окружающей среды, °С | 20 |
| - относительная влажность, % | 60 |
| - атмосферное давление, кПа | 101,3 |
| Рабочие условия применения: - температура окружающей среды, °С | от +10 до +35 |
| - относительная влажность при температуре + 25 °С, %, не более | 80 |
| - атмосферное давление, кПа | от 84 до 106,7 |
Нанесение знака утверждения типа на элементы системы не предусмотрено. Знак утверждения типа наносится на титульные листы руководства по эксплуатации МСШЕ.411734.010РЭ и паспорта МСШЕ.411734.010ПС или формуляра МСШЕ.411734.010ФО типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Управляющая ПЭВМ | _ | 1 комплект* |
| Активный разветвитель USB | _ | 1 комплект |
| Канал радиоизмерений | ||
| Анализатор спектра АСВЧ-400 | МСШЕ.468166.013 | 1 шт. |
| Генератор ВЧ сигналов ГСВЧ-400 | МСШЕ.468769.005 | 1 шт. |
| Антенна биконическая пассивная БПА-400 | МСШЕ.464641.001 | 2 шт. |
| Индуктор магнитный ИМ-2 | _ | 1 шт. |
| Токосъемник измерительный ТИ2-4 | _ | 1 шт. |
| Кабель ВЧ | _ | 2 шт. |
| Кабель интерфейсный USB A-B | _ | 2 шт. |
| Штатив | _ | 2 шт. |
Продолжение таблицы 5
| 1 | 2 | 3 |
| Комплект транспортных укладок | _ | 1 компл. |
| Программное обеспечение | ||
| Программная оболочка «Сигурд-Лайт» | МСШЕ.503300.001 | 1 |
| Программный модуль «Тандем-Интерфейс» | 643.МСШЕ.00161-01 | 1 |
| Динамически подгружаемый программный модуль «Стентор-Интерфейс» | МСШЕ.503300.013 | 1 |
| Программный модуль расчёта «Тандем-Дельта» | 643.МСШЕ.00162-01 | 1 |
| Эксплуатационная документация | ||
| Система измерительная автоматизированная «Тандем». Руководство по эксплуатации | МСШЕ.411734.010РЭ | 1 |
| Система измерительная автоматизированная «Тандем». Формуляр | МСШЕ.411734.010ФО | 1** |
| Система измерительная автоматизированная «Тандем». Паспорт | МСШЕ.411734.010ПС | 1** |
| Программная оболочка «Сигурд-Лайт». Формуляр | МСШЕ.503300.001Ф0 | 1 |
| Программная оболочка «Сигурд-Лайт». Руководство пользователя | МСШЕ.503300.001РП | 1 |
| Программный модуль «Тандем-Интерфейс». Формуляр | 643.МСШЕ.00161-01 30 | 1 |
| Программный модуль «Тандем-Интерфейс». Руководство пользователя | 643.МСШЕ.00161-01 34 | 1 |
| Программный модуль «Тандем-Дельта». Формуляр | 643.МСШЕ.00162-01 30 | 1 |
| Программный модуль «Тандем-Дельта». Руководство пользователя | 643.МСШЕ.00162-01 34 | 1 |
| Динамически подгружаемый программный модуль «Стентор-Интерфейс». Формуляр | МСШЕ.503300.013 | 1 |
| Динамически подгружаемый программный модуль «Стентор-Интерфейс». Руководство пользователя | МСШЕ.503300.013 | 1 |
| Примечания: - * Потребитель в составе системы может использовать собственную ПЭВМ, но только с учетом выполнения следующего условия: ПЭВМ потребителя перед использованием в составе системы «Тандем» должна быть направлена на предприятие-изготовитель системы с целью определения возможности её официального включения в состав системы. - ** Система комплектуется либо формуляром, либо паспортом - по запросу Потребителя при формировании заказа. | ||
приведены в Руководстве по эксплуатации «Система измерительная автоматизированная «Тандем». Руководство по эксплуатации МСШЕ.411734.010РЭ», в разделе 2 «Использование по назначению».
Государственная поверочная схема для средств измерений времени и частоты, утвержденная приказом Росстандарта от 31 июля 2018 г. № 1621;
Государственная поверочная схема для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденная приказом Росстандарта от 30 декабря 2019 г. № 3461;
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряжённости электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
МСШЕ.411734.010ТУ Система измерительная автоматизированная «Тандем». Технические условия.
| Зарегистрировано поверок | 134 |
| Поверителей | 6 |
| Актуальность данных | 21.11.2024 |
