| Номер в госреестре | 86693-22 |
| Наименование СИ | Датчики токсичных газов стационарные |
| Обозначение типа СИ | СДТГ |
| Изготовитель | Общество с ограниченной ответственностью "Информационные Горные Технологии" (ООО "Ингортех"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 05.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Датчики токсичных газов стационарные СДТГ (далее -датчики) предназначены для непрерывного измерения объемной доли оксида углерода, водорода, оксида азота, диоксида азота, диоксида серы и кислорода в воздухе рабочей зоны.
Принцип действия датчиков - электрохимический. На электродах химически активных измерительных элементов - электрохимических сенсоров - протекают окислительновосстановительные реакции определяемых веществ, приводящие к возникновению электрических потенциалов, пропорциональных их концентрациям в анализируемом воздухе
Конструктивно датчики представляют собой прямоугольную защитную оболочку, состоящую из аппаратного и вводного отделений со съемными крышками. Корпус датчика представляет из себя пластиковую защитную оболочку, в которую встроен или к которой присоединен с помощью кабеля электрохимический чувствительный элемент.
Способ забора пробы - диффузионный, а также с применением устройств принудительного отбора.
Структура условного обозначения датчиков:
СДТГ-ХХ.ХХ.ХХ-00
Тип датчика__________________________________________________________1
Обозначение определяемого газа и диапазона измерения:
01 - оксид углерода;
03 - водород;
05 - оксид азота;
06 - диоксид азота;
07 - диоксид серы;
11 - кислород.
Обозначение типа корпуса:
0 - пластиковая защитная оболочка (тип 1);
1 - пластиковая защитная оболочка (тип 2);
Обозначение способа расположения чувствительного элемента:
1 - встроен в крышку аппаратного отделения;
2 - встроен в нижнюю часть защитной оболочки.
Обозначение типа напряжения питания постоянного тока:
01 - 12 В
Обозначение программно-аппаратного варианта (может не
указываться)

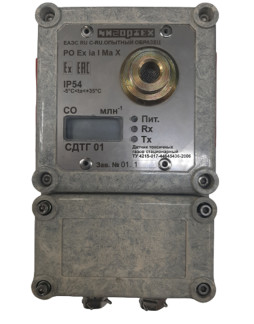

Общий вид датчиков с указанием мест пломбировки, мест нанесения знака утверждения типа, нанесения заводского номера приведены на рисунке 1.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится типографическим способом на маркировочную табличку в месте, указанном на рисунке 1.
ЕАЭС AU С-AU ОПЫТНЫЙ О6РД.1ЕЦ
POExlalMaX
IP54
•5"C<t*<*35'C
МЛН
■■Й • Пит.
J Ф Rx
• <0 Тх
Место нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Место нанесения пломбы в виде проволока пломбировочная и пломба свинцовая (или аналог).
Место нанесения знака утверждения типа

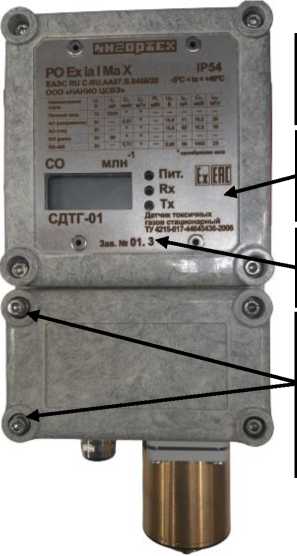

а) чувствительный элемент встроен в крышку аппаратного отделения
Место нанесения пломбы в виде стикера-наклейки
Место нанесения заводского номера
Место нанесения пломбы в виде проволока пломбировочная и пломба свинцовая (или аналог).
Место нанесения знака утверждения типа

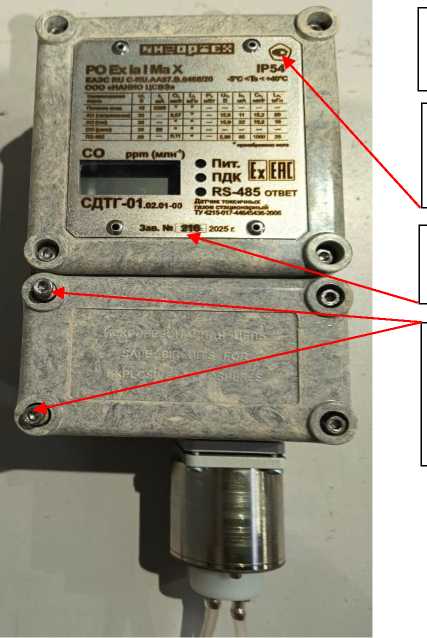

б) чувствительный элемент встроен в нижнюю часть защитной оболочки

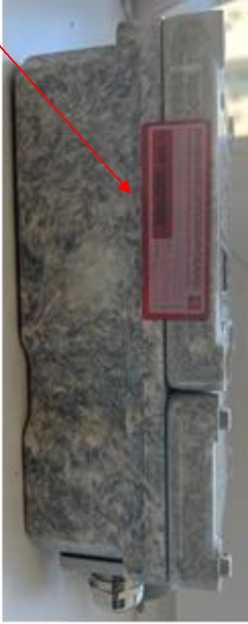

Рисунок 1 - Общий вид датчиков с указанием мест пломбировки, мест нанесения знака утверждения типа, заводского номера
Встроенное ПО разделено на метрологически значимое (далее - МЗ) ПО и метрологически незначимое (далее - МНЗ) ПО. Вычисление значения контрольной суммы МЗ ПО производится на основании: номера модификации, нижнего и верхнего значения измеряемой концентрации и множителя концентрации. Это значение является уникальным для каждого исполнения датчика.
Уровень защиты встроенного ПО - «высокий» в соответствии с Р 50.2.077-2014. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 301009.000.00.000 SDTG_1.0.3 |
| Номер версии (идентификационный номер) ПО, | МЗ: не ниже 301.009 МНЗ: не ниже 1.0.3 |
| Цифровой идентификатор ПО | 301.009 |
Таблица 2 - Основные метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений (показаний): - оксид углерода (CO, ПДК=17 млн-1), млн-1 - водород (H2, высокая концентрация), % - оксид азота (NO, ПДК в перерасчете в NO2=2,5 млн-1), млн-1 - диоксид азота (NO2, ПДК=1 млн-1), млн-1 - диоксид серы (SO2, ПДК=3,8 млн-1), млн-1 - кислород (O2), % | от 0 до 50 (от 0 до 999) от 0 до 1,00 (от 0 до 1,00) от 0 до 10 (от 0 до 100) от 0 до 10 (от 0 до 100) от 0 до 20 (от 0 до 200) от 5 до 25 (от 0 до 25) |
| Пределы допускаемой основной1) абсолютной погрешности (Д0) датчика: _ _ _ ________ _ -1 - оксид углерода, млн - водород, % _ _______ _ -1 - оксид азота, млн _ _ _______ _ -1 - диоксид азота, млн 1 _ _ _ _____ _ -1 - диоксид серы, млн - кислород, % | ± (2+0,1- Свх2)) ±0,1 ± (0,3+0,1 - Свх2)) ± (0,2+0,05 - Свх2)) ± (0,2+0,06 - Свх2)) ± (0,5+0,02 - Свх2)) |
| 1) - При нормальных условиях измерений: - температура окружающей среды, °C: от +15 до +25 - относительная влажность, %: от 30 до 80 - атмосферное давление, кПа: от 98,0 до 104,6 2) - Свх - объемная доля контролируемого газа на входе датчика, млн-1. | |
Таблица 3 - Прочие метрологические характеристики
| Наименование характеристики | Значение |
| Предел допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности | 0,5 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне от 0 до +35 °C на каждые 10 °C от температуры, при которой проводилось определение основной погрешности в долях от пределов допускаемой основной погрешности | ±0,5 |
| Пределы допускаемой дополнительной погрешности от изменения абсолютной влажности анализируемой среды на каждые 15 % в пределах рабочих условиях эксплуатации в долях от пределов допускаемой основной погрешности | ±0,4 |
| Пределы допускаемой дополнительной погрешности от изменения атмосферного давления в диапазоне от 80 до 120 кПа на каждые 4 кПа от давления, при котором проводилось определение основной погрешности в долях от предела допускаемой основной погрешности | ±0,2 |
| Номинальное время установления выходного сигнала датчиков по уровню 0,9 (T0.9), с, не более | 120 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В | 12 |
| Потребляемая мощность, В-А, не более | 0,18 |
| Габаритные размеры1) (ширинахдлинахвысота), мм, не более | 140х320х100 |
| Масса, кг, не более | 4,5 |
| Условия эксплуатации: - температура окружающей среды, °C: - относительная влажность, %, не более - атмосферное давление, кПа - содержания пыли, г/м3, не более | от 0 до +35 95 от 80 до 120 1,0 |
| Время прогрева, секунд, не более | 300 |
| Средний срок службы, лет2) Средняя наработка на отказ, ч | 5 15000 |
| Маркировка взрывозащиты3) | РО Ex ia I Ma X |
| Степень защиты IP по ГОСТ 14254-2015 | IP 54 |
| 1) - Без учета элементов крепления. 2) - Без учета срока службы чувствительного элемента; 3) - Взрывозащищенность обеспечивается при температуре окружающей среды, °C: от -5 до +40. | |
наносится на маркировочную таблицу методом лазерной гравировки и на титульный лист руководства по эксплуатации и паспорта типографским способом
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Датчик токсичного газа стационарный СДТГ | - | 1 шт. |
| Паспорт | ИГТ.301009.000.00.000ПС | 1 экз. |
| Руководство по эксплуатации | ИГТ.301009.000.00.000РЭ СДТГ | 1 экз. |
| Специальный ключ | - | 1 шт.1) |
| Калибровочная насадка | - | 1 шт.1) |
| 1) - не менее 1 на партию из пяти СДТГ. | ||
приведены в разделе «Устройство и работа» документа ИГТ.301009.000.00.000РЭ СДТГ «Датчики токсичных газов стационарные СДТГ. Руководство по эксплуатации»
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
ТУ 4215-017-44645436-2006 Датчики токсичных газов стационарные СДТГ. Технические условия.
