Государственный реестр средств измерений

Анализатор планшетный многофункциональный EnVision 2105-0010, 86694-22

86694-22
Анализатор планшетный многофункциональный EnVision 2105-0010 (далее -анализатор) предназначен для измерений оптической плотности жидких проб при проведении контроля фармацевтических препаратов.
Карточка СИ
Номер в госреестре 86694-22
Наименование СИ Анализатор планшетный многофункциональный
Обозначение типа СИ EnVision 2105-0010
Изготовитель PerkinElmer & Analytical Sciences Ltd., Великобритания
Год регистрации 2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Анализатор планшетный многофункциональный EnVision 2105-0010 (далее -анализатор) предназначен для измерений оптической плотности жидких проб при проведении контроля фармацевтических препаратов.

Описание

Принцип действия анализатора основан на измерении отношения интенсивности потока излучения, прошедшего через измеряемый образец, и потока, падающего на образец.

Световой поток от светодиода проходит через измерительную кювету с реакционной смесью, далее попадает в оптическую систему анализатора. В оптической системе анализатора свет проходит через установленный светофильтр. Выходной сигнал через аналоговую часть электроники, преобразуется, оцифровывается и поступает в микропроцессорный блок.

Результат измерений отображается на мониторе, подключенного к анализатору, в виде значений оптической плотности.

Анализатор выполнен в стационарном настольном исполнении. Анализатор состоит из измерительного блока и транспорта планшета, который обеспечивает горизонтальное перемещение планшеты и встряхивание планшета, размещенных в едином корпусе. Управление анализатором проводится с помощью программного обеспечения, установленного на ПК, подключенного к анализатору.

Общий вид анализатора представлен на рисунке 1.

Заводской (серийный) номер нанесен методом наклеивания на заднюю панель анализатора рядом с кнопкой включения питания. Номер состоит из цифр. Место нанесения заводского номера и знака утверждения типа указано на рисунке 2.

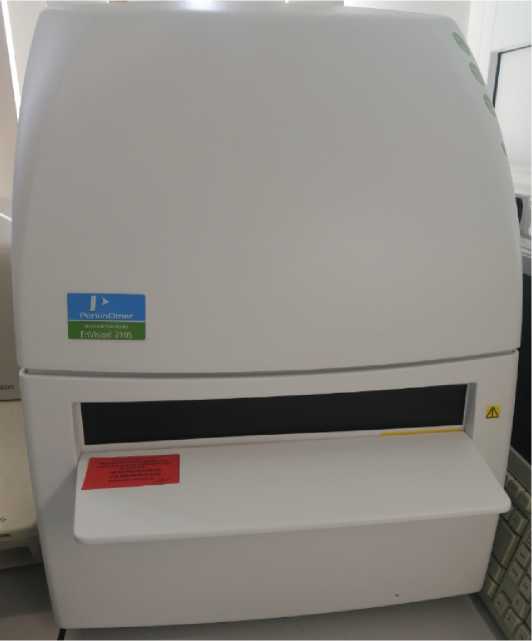

Рисунок 1 - Общий вид анализатора

Место нанесения знака

утверждения типа

Рисунок 2 - Схема маркировки

Место нанесения заводского номера

Пломбирование анализаторов не предусмотрено.

Программное обеспечение

Управление работой приборов осуществляется с помощью внешнего программного обеспечения EnVision Manager (далее - ПО). ПО осуществляет настройку параметров измерений и контроль работы анализаторов в процессе эксплуатации, отображает в режиме реального времени на экране результаты измерений.

Метрологически значимая часть ПО не выделена, все ПО является метрологически значимым.

Установка обновленных версий ПО допускается только представителями предприятия-изготовителя.

Идентификационные данные программного обеспечения указаны в таблице 1.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

EnVision Manager

Номер версии (идентификационный номер) ПО, не ниже

1.14.3049.1193

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений оптической плотности, Б

от 0,03 до 4,00

Пределы абсолютной погрешности измерений оптической плотности, Б:

в диапазоне от 0,03 до 2,00 Б включ.,

в диапазоне св. 2,00 до 4,00 Б

±0,04

±0,40

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Рабочая длина волны, нм

405

Параметры электрического питания:

- от сети переменного тока через блок питания

напряжение переменного тока, В

220±10

частота переменного тока, Гц

50/60

Габаритные размеры, мм, не более:

- длина;

680

- ширина;

420

- высота

560

Масса, кг, не более

50

Условия эксплуатации:

- температура окружающей среды, °С

от +15 до +35

- относительная влажность (без конденсации), %, не более

80

Знак утверждения типа

на титульный лист Руководства по эксплуатации типографским способом и на боковую панель анализатора.

Комплектность

аблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Анализатор планшетный многофункциональный

EnVision 2105-0010

1 шт.

Программное обеспечение

НН3190002

1 комплект

Системный блок, клавиатуру и мышь

1003-0410

1 комплект

Монитор

1003-0270

1 шт.

Оптический набор (блок зеркал 651, фильтр 302)

6000 0393

1 комплект

Фиксатор

6000 1181

1 шт.

Монтажный комплект для ЕС 220 В.

2105-0036

1 шт.

Тестовая планшета

2105-0031

1 шт.

Сведения о методах измерений

приведены в руководстве по эксплуатации «Анализатор планшетный многофункциональный EnVision 2105-0010» Руководство по эксплуатации» раздел 12.

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 28 сентября 2018 г. № 2085 «Об утверждении государственной поверочной схемы для средств измерений оптической плотности»;

Техническая документация «PerkinElmer Inc.», США.

Зарегистрировано поверок 3
Поверителей 1
Актуальность данных 06.11.2024
