Номер в госреестре | 86695-22 |
Наименование СИ | Измерители относительной плотности жидкостей |
Обозначение типа СИ | MIA |
Изготовитель | GIBERTINI ELETTRONICA s.r.l., Италия |
Год регистрации | 2022 |
Срок свидетельства | 05.09.2027 |
МПИ (интервал между поверками) | 1 год |
Описание типа | скачать |
Методика поверки | скачать |
Измерители относительной плотности жидкостей MIA (далее - измерители) предназначены для измерений относительной плотности жидкостей и объёмной доли этанола в условиях лаборатории.
Конструктивно измерители выполнены в едином корпусе с весами, модулем обработки, дисплеем и укомплектованы датчиком температуры, стеклянным цилиндром и стеклянным поплавком.
Конструкция измерителей позволяет подключение компьютера и принтера для печати отчетов об измерениях.
Проба жидкости заливается в стеклянный цилиндр.
Управление работой измерителей, а также индикация параметров и результатов измерений осуществляется посредством кнопок управления, меню и дисплея.
Принцип действия измерителей основан на измерении массы поплавка в стеклянном цилиндре, заполненной образцом испытуемой жидкости.
К измерителям данного типа относятся две модификации измерителей относительной плотности жидкостей MIA 2020 BASIC и MIA 2020. Модификации отличаются нормируемыми метрологическими характеристиками.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеющуюся табличку и имеет цифровое обозначение.

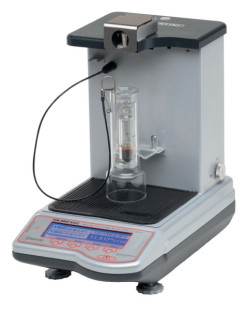

Общий вид измерителей представлен на рисунках 1, 2.
Рисунок 1 - Общий вид измерителей относительной плотности жидкостей MIA 2020 BASIC
Рисунок 2 - Общий вид измерителей MIA 2020
Место нанесения знака утверждения типа
Место нанесения серийного номера
Рисунок 3 - Места нанесения серийного номера и знака утверждения типа Пломбирование измерителей не предусмотрено.
Измерители имеют встроенное программное обеспечение. Оно осуществляет функции сбора, обработки, отображения результатов измерений, хранения и передачи данных.
ПО устанавливается при изготовлении измерителей. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки) | Значение |
Идентификационное наименование ПО: - модификация MIA 2020 BASIC - модификация MIA 2020 | - |
Номер версии (идентификационный номер) ПО: - модификация MIA 2020 BASIC - модификация MIA 2020 | не ниже 2.05 не ниже 2.05 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Недоступно пользователю |
Таблица 2- Метрологические характеристики
Наименование характеристики | Значение |
Диапазон измерений относительной плотности | от 0,8 до 1,0 |
Пределы допускаемой абсолютной погрешности измерений относительной плотности -модификация MIA 2020 BASIC -модификация MIA 2020 | ±0,0005 ±0,0002 |
Диапазон измерений объёмной доли этанола, % | от 0,0 до 96,3 |
Пределы допускаемой абсолютной погрешности измерений объёмной доли этанола, % -модификация MIA 2020 BASIC -модификация MIA 2020 | ±0,1 ±0,04 |
Диапазон измерений температуры, °С | от +15 до +25 |
Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
Таблица 3- Основные технические характеристики
Наименование характеристики | Значение |
Дискретность отсчета показаний относительной плотности - модификация MIA 2020 BASIC - модификация MIA 2020 | 0,0001 0,00001 |
Дискретность отсчета показаний температуры, °С | 0,05 |
Габаритные размеры (ширина^длина^высота), мм, не более | 210x370x380 |
Масса, кг, не более | 8,5 |
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 от 49 до 51 |
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от +15 до +25 от 30 до 80 |
наносится на заднюю панель измерителя с помощью отдельной наклейки или на информационную этикетку и на титульный лист руководства по эксплуатации типографским способом
Таблица 4-Комплектность средства измерений
Наименование | Обозначение | Количество |
Измеритель относительной плотности жидкостей MIA | модификации MIA 2020 BASIC или MIA 2020 | 1 шт. |
Датчик температуры | - | 1 шт. |
Стеклянный поплавок | - | 1 шт. |
Цилиндр стеклянный с двойными стенками | - | 1 шт. |
Калибровочная пластина | - | 1 шт. |
Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Порядок выполнения измерений» руководства по эксплуатации на измерители относительной плотности жидкостей MIA.
Приказ Росстандарта от 01 ноября 2019 г. № 2603 Об утверждении государственной поверочной схемы для средств измерений плотности
Техническая документация изготовителя GIBERTINI ELETTRONICA s.r.l.
Зарегистрировано поверок | 11 |
Поверителей | 2 |
Актуальность данных | 22.11.2024 |
