| Номер в госреестре | 86705-22 |
| Наименование СИ | Манометры цифровые |
| Обозначение типа СИ | ЦМ |
| Изготовитель | Закрытое акционерное общество "РОСМА" (ЗАО "РОСМА"), Ленинградская обл., Гатчинский район, городской поселок Вырица |
| Год регистрации | 2022 |
| Срок свидетельства | 06.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры цифровые ЦМ (далее - манометры) предназначены для измерений и отображения на экране измеренной величины избыточного давления, вакуумметрического давления и давления-разрежения. Измеряемые среды - некристаллизующиеся при рабочей температуре жидкости, газы и пары, неагрессивные к нержавеющей стали.
Манометры состоят из точного чувствительного элемента, первичного преобразователя, электронного устройства и жидкокристаллического индикатора (ЖК экрана) с кнопками управления, а также штуцера и корпуса.
Принцип действия манометров основан на зависимости величины упругой деформации чувствительного элемента от измеряемого давления. Чувствительный элемент представляет собой мембрану с диффузионными пьезорезисторами, подключенными в мост Уинстона. Измеряемая среда под давлением подается в камеру первичного преобразователя и воздействует на мембрану чувствительного элемента. Деформация мембраны приводит к изменению электрического сигнала первичного преобразователя. Электронное устройство преобразует сигнал от первичного преобразователя в цифровой сигнал, поступающий на жидкокристаллический экран.
Манометры выпускаются в трех модификациях: ЦМ-И, ЦМ-В, ЦМ-ИВ, которые отличаются друг от друга видами измеряемого давления, метрологическими и техническими характеристиками.
Структурная схема обозначения манометров:
ЦМ-Х-АБВГ(диапазон^.Д.Е, где:
Х - обозначение модификации: «И» -манометр цифровой, «В» - вакуумметр цифровой, «ИВ» -мановакуумметр цифровой;
А - условное обозначение диаметра корпуса - номинальный диаметр корпуса: «3» - 63 мм, «4» -80 мм, «5» - 100 мм;
Б - материал корпуса: «2» - нержавеющая сталь;
В - материал штуцера и мембраны чувствительного элемента: «1» - нержавеющая сталь;
Г - расположение штуцера: «Р» - радиальный, «Т» - тыльный, «ТЭ» - тыльный эксцентрический, «ТКП» - тыльный с передним фланцем, «ТЭКП» - тыльный эксцентрический с передним фланцем;
(диапазон) - диапазон измерений;
G - резьба присоединения: «G1/4», «G1/2», «М12х1,5», «М20х1,5», «NPT1/4», «NPT1/2»;
Д - класс точности: «0,25», «0,5», «1,0»;
Е - электропитание: «ЭП» - элементы питания AA и ААА, «24В» - 24 В постоянного тока, «220В» - 220 В переменного тока.

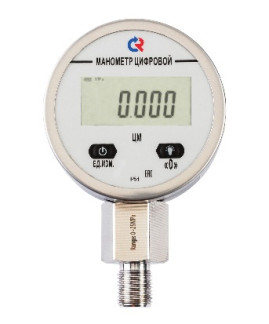

Общий вид манометров на рисунке 1.
Рисунок 1 - Общий вид манометров
Заводской номер, состоящий из сочетания арабских цифр, наносится в маркировочную таблицу в виде наклейки на тыльной стороне корпуса манометра.
Пломбирование манометров не предусмотрено. Защита от несанкционированного доступа осуществляется особенностью конструкции.

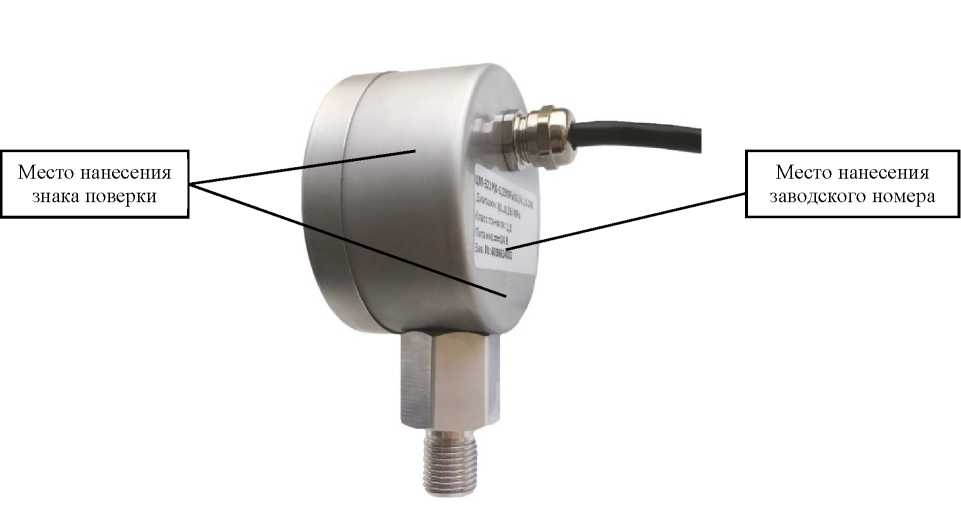

Знак поверки наносится на корпус манометра (краской, наклейкой) и (или) типографским способом на свидетельство о поверке и (или) в паспорт. Схема обозначения возможных мест нанесения знака поверки представлена на рисунке 2.
Рисунок 2 - Схема обозначения возможных мест нанесения знака поверки
Знак утверждения типа наносится на корпус манометра. Схема нанесения знака утверждения типа на манометр представлена на рисунке 3.
Место нанесения знака утверждения типа
Рисунок 3 - Схема обозначения мест нанесения знака утверждения типа на манометр
Управление режимами работы и настройки манометров осуществляется с помощью внутреннего программного обеспечения (далее - ВПО), которое устанавливается в энергонезависимую память манометров при изготовлении. В процессе эксплуатации доступ пользователя к ВПО полностью отсутствует, что исключает возможность несанкционированных настроек и вмешательства, приводящим к искажению результатов измерений.
Идентификационные данные ВПО манометров представлены в таблице 1.
Таблица 1- Идентификационные данные ВПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ВПО | ЦМ-1 |
| Номер версии ВПО | 01.01 |
| Цифровой идентификатор | - |
Конструкция манометров исключает возможность несанкционированного влияния на ВПО и измерительную информацию.
Нормирование метрологических характеристик манометров проведено с учётом влияния ВПО.
Уровень защиты ВПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Метрологические характеристики манометров приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значения |
| Диапазоны измерений: - для модификации ЦМ-И | от 0 до 100 кПа, от 0 до 160 кПа, от 0 до 250 кПа, от 0 до 400 кПа, от 0 до 600 кПа, от 0 до 1 МПа, от 0 до 1,6 МПа, от 0 до 2,5 МПа, от 0 до 4 МПа, от 0 до 6 МПа, от 0 до 10 МПа, от 0 до 16 МПа от 0 до 25 МПа, от 0 до 40 МПа, от 0 до 60 МПа, от 0 до 100 МПа; |
| - для модификации ЦМ-В | от -100 до 0 кПа; |
| - для модификации ЦМ-ИВ | от -100 до 150 кПа, от -100 до 300 кПа, от -100 до 500 кПа, от -0,1 до 0,9 МПа, от -0,1 до 1,5 МПа. |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений давления (у), % | ±0,25; ±0,5; ±1,0 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной отклонением температуры окружающего воздуха от нормальных условий на каждые 10 °С, % | ±0,25; ±0,45; ±0,6 соответственно |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерений давления, вызванной изменением напряжения питания от номинального, % | ±0,16 |
| Вариация, %, не более | |у| |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +18 до +28 от 30 до 80 от 84,0 до 106,7 |
Основные технические характеристики манометров приведены в таблице 3.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Степень защиты корпуса | IP54 |
| Температура окружающей среды, °С | от -10 до +50 |
| Температура измеряемой среды, °С | от -10 до +70 |
| Номинальное напряжение питания1), В: - постоянного тока - переменного тока - элементы питания | 24 220 3 (2-ААА)2); 4,5 (3АА)3’ |
| Габаритные размеры (ширина х высота х глубина), мм, не более: | 147х147х102 |
| Масса, кг, не более: | 0,48 |
| Средняя наработка на отказ, ч, не менее | 100000 |
| 1) Изменение напряжения питания не должно превышать 20 % от номинального; 2) Для манометров диаметром 63 мм; 3) Для манометров диаметром 80 и 100 мм. | |
наносится на титульные листы руководства по эксплуатации, на паспорта и на корпус манометра типографским способом. Обозначение места нанесения знака утверждения типа на манометр указаны на рисунке 3.
Таблица 4 - Комплектность манометров
| Наименование | Обозначение | Количество |
| Манометр цифровой | ЦМ-И, ЦМ-В, ЦМ-ИВ | 1 шт. |
| Паспорт | НСРП.406121.019ПС | 1 экз. |
| Руководство по эксплуатации | РЭ 26.51.52-002-46269003-2021 | по требованию |
| Принадлежности по заказу: отборные устройства, трехходовые краны, переходники (адаптеры), кронштейны и др. | - | по требованию |
приведены в разделе 1.3 Устройство и работа РЭ 26.51.52-002-46269003-2021 «Манометры цифровые ЦМ. Руководство по эксплуатации».
ГОСТ 2405-88 «Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия»;
ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»;
ГОСТ 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 29 июня 2018 г. № 1339 «Об утверждении государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 26.51.52.002-46269003-2021 «Манометры цифровые ЦМ. Технические условия».
