| Номер в госреестре | 86709-22 |
| Наименование СИ | Трансформаторы напряжения |
| Обозначение типа СИ | OTEF 245 |
| Изготовитель | "AREVA T&D Messwandler GmbH", Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы напряжения OTEF 245 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы напряжения представляют собой однофазный электромагнитный масштабный преобразователь. Первичная обмотка и сердечник с вторичными обмотками находятся в алюминиевом баке у основания. Первичная обмотка изготовлена из высококачественного медного провода, покрытого двойным слоем эмали и пластиковым покрытием, стойким к высокой температуре. Имеется две основные вторичные обмотки -измерительная, защитная и одна дополнительная. Обмотки изолированы бумажно-масляной изоляцией и помещены в бак, заполненный маслом. Наверху фарфорового изолятора расположена головка из легированного алюминия с маслорасширителем. Вывод Х первичной обмотки и выводы вторичных обмоток находятся в клеммной коробке, расположенной на алюминиевом баке у основания трансформатора напряжения. Крышка клеммной коробки пломбируется для предотвращения несанкционированного доступа.
Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения OTEF 245 зав. № 2008/477057, 2008/477058, 2008/477060, 2008/477061, 2008/477062, 2010/484655.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

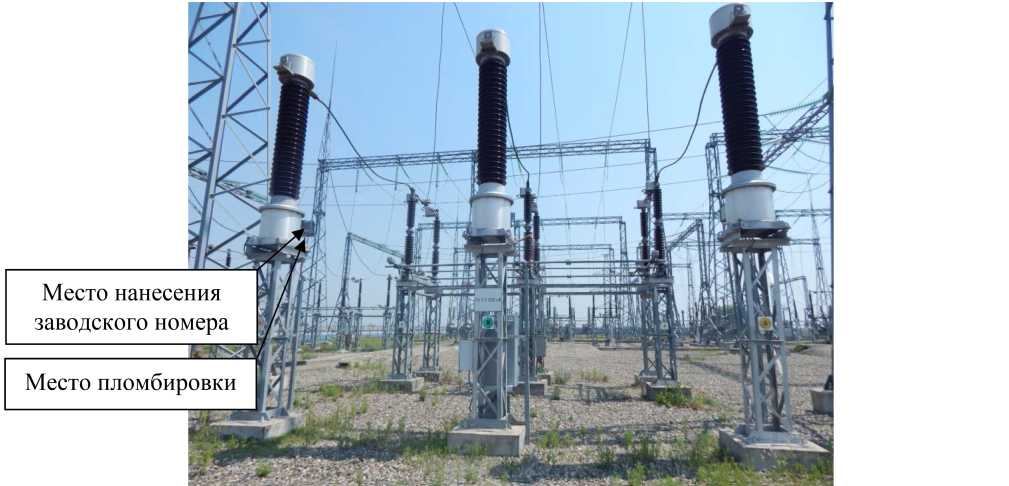

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение первичной обмотки Ui№m, кВ | 220Д3 |
| Номинальное напряжение вторичной обмотки СЬном. В | 1()0А3 |
| Номинальная частота £юм, Гц | 50 |
| Класс точности основной вторичной обмотки по ГОСТ 1983 | 0,2 |
| Номинальная мощность основной вторичной обмотки, В^А | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -40 до +45 |
на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор напряжения | OTEF 245 | 1 шт. |
| Паспорт | OTEF 245 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора напряжения
Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
| Зарегистрировано поверок | 7 |
