| Номер в госреестре | 86713-22 |
| Наименование СИ | Анализаторы систем связи |
| Обозначение типа СИ | R8200 |
| Изготовитель | Компания "Astronics Test Systems", США; производственная площадка: фирма "Freedom Communication Technologies", США |
| Год регистрации | 2022 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы систем связи R8200 (далее - анализаторы) предназначены для измерения и воспроизведения параметров высокочастотных и низкочастотных сигналов (мощность, частота, напряжение, коэффициент отражения, параметры модуляции и спектра).
Анализаторы систем связи R8200 представляют собой радиоизмерительные комплексы, которые в одном конструктиве объединяют следующие измерительные приборы (измерительные функции):
- генератор сигналов с амплитудной и частотной модуляцией;
- измерительный приемник и анализатор спектра;
- измеритель шумов и искажений;
- низкочастотный частотомер;
- цифровой вольтметр;
- низкочастотный осциллограф.
- векторный анализатор цепей.
Конструктивно анализаторы систем связи R8200 выполнены в виде моноблока, который может использоваться как настольный либо переносной прибор. Управление анализаторами осуществляется с передней панели, оснащенной цветным дисплеем и кнопочным табло, или по интерфейсу дистанционного управления с помощью внешнего ПЭВМ по интерфейсам USB, Ethernet. В состав анализаторов систем связи R8200 входит набор калибровочных мер Freedom CKN-M-6G, необходимый для калибровки анализаторов в режиме векторного анализатора цепей.
Анализаторы систем связи R8200 поставляются в базовом исполнении и с набором опций по заказу, расширяющих метрологические и функциональные характеристики анализаторов. Список возможных опций анализаторов перечислен в таблице 1. Программные измерительные опции анализаторов обладают метрологическими и техническими характеристиками, для остальных опций метрологические и технические характеристики не нормируются.
Принцип действия анализаторов систем связи R8200 основан на:
- синтезе гармонического сигнала, синхронизированного с кварцевым опорным генератором 10 МГц, с последующей его модуляцией, при генерации сигналов;
- гетеродинном переносе частоты входного сигнала на промежуточную частоту и последующей обработке с помощью аналогово-цифрового преобразователя (АЦП) при анализе входных сигналов;
- подсчете количества импульсов, сформированных из входного сигнала в течение определенного интервала времени при измерении частоты входных сигналов;
- преобразовании входного аналогового сигнала в цифровой код при помощи аналогово-цифрового преобразователя с последующей математической обработкой и индикацией при измерении параметров сигнала в режиме вольтметра и осциллогафа;
- разделенном измерении параметров падающего и отраженного сигналов с последующей математической обработкой и индикацией при измерении параметров цепей.
Нанесение знака поверки на анализатор систем связи R8200 не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится методом наклейки на заднюю панель анализаторов систем связи R8200 в соответствии с рисунком 5 и имеет формат десятизначного цифробуквенного номера.
Для предотвращения несанкционированного доступа на головку винта крепления нижней панели анализаторов систем связи R8200 наносится защитная наклейка завода-изготовителя.
Общий вид анализаторов систем связи R8200, обозначение места для нанесения знака утверждения типа средства измерений, место нанесения серийного номера, место пломбировки от несанкционированного доступа представлены на рисунках 1 - 3.
Таблица 1 - Опции анализаторов систем связи R8200 по заказу
| Обозначение | Наименование |
| П | рограммные измерительные опции |
| R8-3G | Расширенный диапазон частот до 3 ГГц |
| Программные функциональные опции | |
| R8-SSB | Измерение однополосной модуляции |
| R8-CF | Поиск обрыва в кабеле |
| R8-ESA | Двойной дисплей/Расширенный анализатор спектра |
| R8-REMOTE | Панель удаленного управления |
| R8-PAT | Автоматизация испытаний |
| Программные опции тестирования стандартов радиосвязи | |
| R8-DMR | Тестирование DMR Tier 2 |
| R8-DMRT3 | Тестирование DMR Tier 3 |
| R8-DMR RPTR | Тестирование DMR ретранслятора |
| R8-P25 | Тестирование P25 Фаза 1 |
| R8-P25 TRNK | Тестирование P25 Транкинг Фаза 1 |
| R8-P25 VOC | Тестирование P25 Вокодер Фаза 1 |
| R8-P25 II | Тестирование P25 Фаза 2 |
| R8-NXDN | Тестирование NXDN |
| R8-NXDNTYPC | Тестирование NXDN тип C транкинг |
| R8-TETRA TMO | Тестирование терминалов TETRA TMO Т1 |
| R8-TETRA DMO | Тестирование прямой связи TETRA DMO |
| R8-TETRA BST1 | Тестирование базовых станций TETRA T1 |
| Обозначение | Наименование |
| R8-TETRA BSM | Тестирование базовых станций TETRA |
| R8-DPMR | Тестирование dPMR |
| R8-PTC ITCR | Тестирование PTC |
| R8-PTC ACSES | Тестирование PTC - ACSES |
| R8-Avionics | Тестирование систем навигации |
| Программные опции автотестирования | |
| R8-AT XTS | Автотестирование Motorola серии XTS2500/5000 |
| R8-AT XTL | Автотестирование Motorola серии XTL |
| R8-AT APX | Автотестирование Motorola серии APX |
| R8-AT APX8000 | Автотестирование Motorola серии APX8000/8500 |
| R8-AT TRBO | Автотестирование MOTOTRBO |
| R8-AT NX3K/5K | Автотестирование NX3000/5000 |
| R8-AT KWNX | Автотестирование Kenwood серии NX |
| R8-AT XG75 | Автотестирование Harris серии XG-75 |
| R8-AT XM100 | Автотестирование Harris серии XM100 |
| R8-AT XL200 | Автотестирование Harrix серии XL200 |
| R8-AT HYTERA | Автотестирование Hytera серии DMR |
| R8-AT VIK | Автотестирование Kenwood/EFJ Viking |

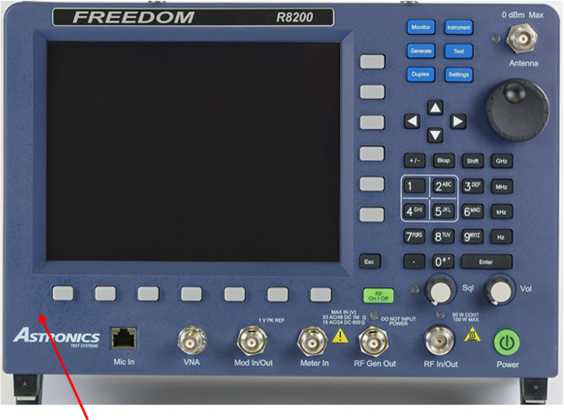

Место нанесения знака утверждения типа
Рисунок 1 - Общий вид анализаторов систем связи R8200

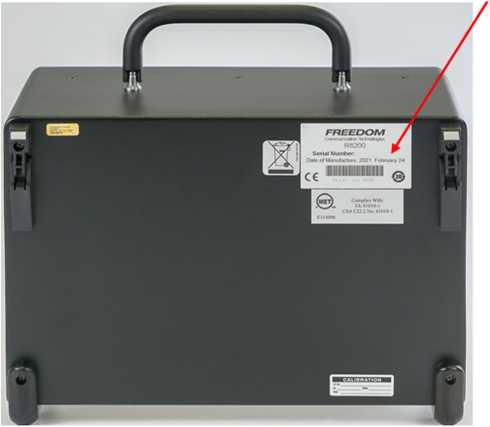

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера, идентифицирующего каждый экземпляр СИ (вид сзади)

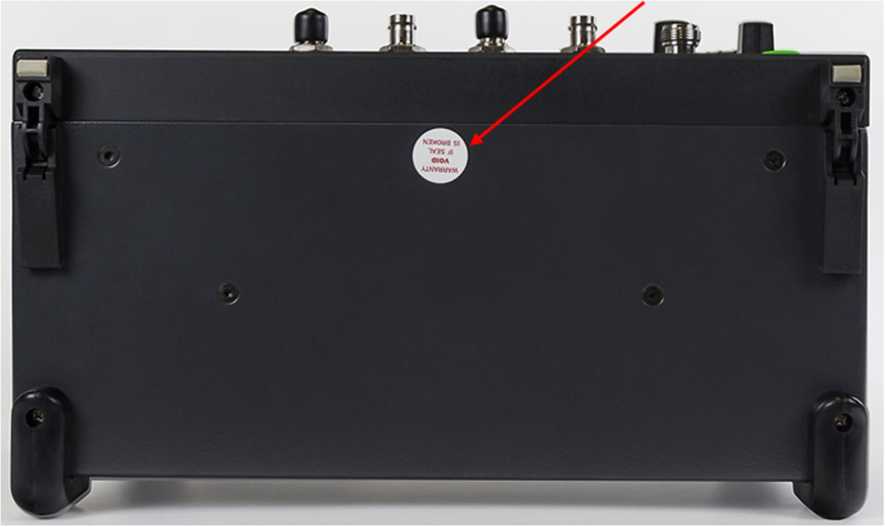

Место пломбирования (стикер)
Рисунок 3 - Схема пломбировки от несанкционированного доступа (вид снизу)
Программное обеспечение “R8XXX”, установленное на внутренний контроллер анализаторов систем связи R8200, служит для управления режимами, задания параметров и функций генерации и измерения сигналов, отображения режимов и результатов измерений, взаимодействия с внешними устройствами. Программное обеспечение “R8XXX” предназначено только для работы с анализаторами систем связи R8200 и не может быть использовано отдельно от измерительно-вычислительной платформы этих анализаторов.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик анализаторов систем связи R8200 за пределы допускаемых значений.
Уровень защиты программного обеспечения «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 2 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование | R8XXX |
| Номер версии (идентификационный номер) | не ниже 4.3.1.0 |
Метрологические и технические характеристики анализаторов систем связи R8200 представлены в таблицах 3 и 4.
Таблица 3 - Метрологические характеристики
| Наименование характеристики | Значение |
| ГЕНЕРАТОР ОПОРНОЙ ЧАСТОТЫ (для генератора сигналов и измерительного приемника) | |
| Выходная частота генератора, МГц | 10 |
| Входная частота генератора, МГц | 5, 10 |
| Пределы допускаемой основной относительной погрешности установки частоты при температуре (23 ±5 °С) | ±1-10-7-N1) |
| Пределы допускаемой дополнительной относительной погрешности установки частоты в рабочем диапазоне температур | ±Г10’8 |
| ГЕНЕРАТОР СИГНАЛОВ | |
| Диапазон частот, Гц 2) стандартное исполнение опция R8-3G | от 2,5^105 до 109 от 2,5-105 до 3-109 |
| Разрешение установки частоты, Гц | 1,0 |
| Параметры установки уровня мощности сигнала на выходе “RF Gen Out” | |
| Диапазон установки уровня мощности, дБ (1мВт) в режиме частотной модуляции на частотах от 1 МГц до 2 ГГц включ. на частотах св. 2 до 3 ГГц в режиме амплитудной модуляции на частотах от 1 МГц до 2 ГГц включ. на частотах св. 2 до 3 ГГц | от -125 до +5 от -125 до -5 от -125 до -1 от -125 до -11 |
| Примечания: 1) N - количество неполных лет после заводской калибровки 2) от 250 кГц до 1 МГц параметры точности не нормируются | |
| Наименование характеристики | Значение |
| Дискретность установки уровня мощности, дБ | ±0,1 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности, дБ | ±2,0 |
| Параметры установки мощности сигнала на выходе “RF In/Out” | |
| Диапазон установки уровня мощности, дБ (1 мВт) в режиме частотной модуляции на частотах от 1 МГц до 2 ГГц включ. на частотах св. 2 до 3 ГГц в режиме амплитудной модуляции на частотах от 1 МГц до 2 ГГц включ. на частотах св. 2 до 3 ГГц | от -130 до -30 от -130 до -40 от -130 до -36 от -130 до -46 |
| Дискретность установки уровня мощности, дБ | ±0,1 |
| Пределы допускаемой абсолютной погрешности установки уровня мощности, дБ на частотах от 1 МГц до 1 ГГц включ. на частотах св. 1 до 3 ГГц | ±1,0 ±2,0 |
| Уровень гармонических искажений, дБ относительно несущей, не более | -20 |
| Уровень фазовых шумов при модуляции с подавленной несущей (отстройка от несущей 20 кГц, в полосе пропускания 1 Г ц), дБ относительно несущей, не более на частотах сигнала от 1 МГц до 1 ГГц включ. на частотах сигнала св. 1 до 3 ГГц | -95 -93 |
| Параметры установки частотной модуляции | |
| Остаточная частотная модуляция, Гц, не более 1) на частотах сигнала от 1 МГц до 1 ГГц включ. на частотах сигнала св. 1 до 3 ГГц | 4,0 5,0 |
| Диапазон модулирующих частот, кГц | от 0 до 20 |
| Диапазон установки девиации частоты, кГ ц | от 0 до 75 |
| Разрешение установки девиации частоты, Г ц | 1,0 |
| Пределы допускаемой абсолютной погрешности установки девиации частоты в диапазоне девиации частоты от 1 до 75 кГц, диапазоне модулирующих частот от 20 Гц до 20 кГц, % | ±(0,05- Fd + 5) |
| Параметры установки амплитудной модуляции | |
| Остаточная амплитудная модуляция, %, не более 1) | 1,0 |
| Диапазон модулирующих частот, кГц | от 0 до 20 |
| Диапазон установки коэффициента амплитудной модуляции (Кам), % | от 0 до 90 |
| Разрешение установки Кам, % | 1,0 |
| Пределы допускаемой абсолютной погрешности установки Кам в диапазоне модулирующих частот от 20 Гц до 20 кГц, % | ±(0,05-Кам+ 1) |
| Примечания: 1) в диапазоне модулирующих частот от 300 Гц до 3 кГц | |
| Наименование характеристики | Значение |
| СЛЕДЯЩИЙ ГЕНЕРАТОР | |
| Диапазон частот, Г ц стандартное исполнение опция R8-3G | от 2,5^1 05 до 109 от 2,5А05 до 3409 |
| ИЗМЕРИТЕЛЬНЫЙ ПРИЕМНИК И АНАЛИЗАТОР СПЕКТРА | |
| Диапазон частот, Гц 1) стандартное исполнение опция R8-3G | от 2,5^1 05 до 109 от 2,5405 до 3409 |
| Разрешение по частоте в режиме анализатора спектра, Г ц | 1 |
| Пределы допускаемой относительной погрешности установки полосы обзора в режиме анализатора спектра, % | ±5 |
| Параметры измерения мощности сигнала на входе “RF In/Out” | |
| Максимальный уровень измерений мощности, Вт в непрерывном режиме в течение не более 5 минут в течение не более 30 секунд 2) | 0,01 50 150 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности в диапазоне от -70 до +5 дБ (1 мВт), дБ | ±2,0 |
| Параметры измерения мощности сигнала на входе “Antenna” | |
| Чувствительность измерительного приемника, мкВ, не более 3) узкополосная частотная модуляция широкополосная частотная модуляция амплитудная модуляция 2) | 2,0 10,0 10,0 |
| Максимальный уровень измерений мощности, дБ (1 мВт) | 0 |
| Пределы допускаемой абсолютной погрешности измерений уровня мощности в диапазоне от -110 до -20 дБ (1 мВт), дБ | ±2,0 |
| Параметры измерения частотной модуляции | |
| Диапазон измерений девиации частоты Fd, кГц | от 0 до 75 |
| Пределы допускаемой абсолютной погрешности измерений девиации частоты в диапазоне модулирующих частот от 300 Гц до 3 кГц, Гц | ±(0,05- Fd + 5) |
| Параметры измерения амплитудной модуляции | |
| Диапазон измерений Кам, % | от 0 до 100 |
| Пределы допускаемой абсолютной погрешности измерений Кам в диапазоне Кам от 0 до 80 %, диапазоне модулирующих частот от 300 Гц до 3 кГ ц, % | ±(0,05-Кам+1) |
| Примечания: 1) от 250 кГц до 1 МГц параметры точности не нормируются 2) типовое справочное значение 3) при отношении сигнал/(шум + гармоники) > 10 дБ | |
| Наименование характеристики | Значение |
| ВЕКТОРНЫЙ АНАЛИЗАТОР ЦЕПЕЙ | |
| Диапазон частот, Г ц | от 106 до 6^ 109 |
| Выходная мощность, дБ (1 мВт) 1) режим “высокая” режим “низкая” | -3 -30 |
| Пределы допускаемой абсолютной погрешности измерений модуля коэффициента отражения, дБ св. -15 до 0 дБ св. -25 до -15 дБ включ. от -35 до -25 дБ включ. | ±0,4 ±1,0 ±3,0 |
| НИЗКОЧАСТОТНЫЙ ЧАСТОТОМЕР | |
| Диапазон измерений частоты 2) | от 5 Гц до 100 кГц |
| Чувствительность по напряжению, мВ, не более 1) | 100 |
| ИЗМЕРИТЕЛЬ ШУМОВ И ИСКАЖЕНИЙ | |
| Диапазон частот, кГ ц | от 0,3 до 10 |
| Чувствительность по напряжению, мВ, не более | 100 |
| Диапазон измерений коэффициента гармоник, % | от 0 до 100 |
| Пределы допускаемой относительной погрешности измерений коэффициента гармоник в диапазоне от 0,5 до 100 %, % 1) | 10,0 |
| Диапазон измерений SINAD 3), дБ | от 0 до 60 |
| Пределы допускаемой абсолютной погрешности измерений SINAD не менее 12 дБ, дБ 1) | ±1,0 |
| ЦИФРОВОЙ ВОЛЬТМЕТР | |
| Чувствительность по электрическому напряжению, мВ, не более | 100 |
| Входное сопротивление по выбору, Ом | 106/600 |
| Пределы допускаемой абсолютной погрешности измерений постоянного электрического напряжения, В верхний предел диапазона 1 В верхний предел диапазона 10 В верхний предел диапазона 100 В | ±0,02 ±0,2 ±2,0 |
| Пределы допускаемой абсолютной погрешности измерений переменного электрического напряжения (скз) на частотах от 50 Гц до 20 кГц, В верхний предел диапазона 1 В верхний предел диапазона 10 В верхний предел диапазона 70 В | ±0,07 ±0,7 ±4,9 |
| Примечания: 1) типовое справочное значение 2) параметры точности не нормируются 3) SINAD - отношение уровня мощности полезного сигнала к суммарному уровню шумов и искажений | |
| Наименование характеристики | Значение |
| НИЗКОЧАСТОТНЫЙ ОСЦИЛЛОГРАФ | |
| Входное сопротивление по выбору, Ом | 106/600 |
| Диапазон измерений электрического напряжения, В Входное сопротивление 1 МОм постоянное напряжение переменное напряжение (скз) Входное сопротивление 600 Ом постоянное напряжение переменное напряжение (скз) | ±48 ±33 ±24 ±15 |
| Диапазон установки коэффициента отклонения, В/дел | от 0,01 до 25 |
| Пределы допускаемой относительной погрешности коэффициента отклонения, % | ±5,0 |
| Диапазон установки коэффициента развертки, с/дел | от 2^10-5 до 1 |
| Верхняя частота полосы пропускания по относительному уровню мощности минус 3 дБ, кГ ц | 50 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное значение постоянного электрического напряжения, подаваемое на вход «Meter In», В | 48 |
| Максимальное значение переменного электрического напряжения (скз), подаваемое на вход «Meter In», В | 33 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, % | от 0 до +50 от 0 до 80 |
| Условия хранения и транспортирования: - температура окружающей среды, °С - относительная влажность воздуха, % | от -20 до +50 от 0 до 80 |
| Параметры электрического питания напряжение переменного тока частотой 50 Гц (через сетевой адаптер), В (А) напряжение постоянного тока (через встроенный аккумулятор), В (А) | от 100 до 240 (2,5) от 15 до 16 (8) |
| Работа от батареи, типовое значение, ч | 1,5 |
| Габаритные размеры, высотахширинахглубина, мм, не более | 239x323x191 |
| Масса (включая внутреннюю батарею), кг, не более | 6,8 |
| Цветной дисплей: диагональ, см разрешение | 21,3 800x600 |
| Время прогрева, мин | 30 |
наносится на лицевую панель корпуса анализаторов систем связи R8200 в соответствии с рисунком 1 методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Анализатор систем связи | R8200 | 1 шт. |
| Опции | согласно таблице 1 | в соответствии с заказом |
| Сетевой адаптер | - | 1 шт. |
| Набор калибровочных мер | Freedom CKN-M-6G | 1 шт. |
| Комплект принадлежностей | - | 1 комп. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделах 2-5 “Использование режимов прибора” руководства по эксплуатации.
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 30 декабря 2019 г. № 3383 «Об утверждении государственной поверочной схемы для средств измерений ослабления напряжения постоянного тока и электромагнитных колебаний в диапазоне частот от 20 Гц до 178,4 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;
Приказ Росстандарта от 1 февраля 2022 г. № 233 «Об утверждении государственной поверочной схемы для средств измерений девиации частоты»;
ГОСТ Р 8.717-2010 ГСИ. Государственная поверочная схема для средств измерений коэффициента амплитудной модуляции высокочастотных колебаний;
ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц;
Стандарт предприятия Astronics Test Systems, США.
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
