| Номер в госреестре | 86714-22 |
| Наименование СИ | Генератор электромагнитного поля эталонный |
| Обозначение типа СИ | П1-32 |
| Изготовитель | Общество с ограниченной ответственностью "Электронные системы контроля" (ООО "ЭСКо"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Генератор электромагнитного поля эталонный П1-32 (далее - П1-32) предназначен для создания (возбуждения) синусоидального электромагнитного поля с известными значениями напряженности электрического поля (далее - НЭП) и напряженности магнитного поля (далее -НМП).
Принцип действия П1-32 основан на возбуждении бегущей электромагнитной волны с известными значениями НЭП и НМП в полеобразующем устройстве.
Воспроизводимыми физическими величинами являются средние квадратические значения (далее - СКЗ) модуля вектора НЭП, [В^м-1], и СКЗ модуля вектора НМП, [А^м-1].
Конструктивно П1-32 состоит из полеобразующего устройства на базе отрезка открытой симметричной четырехпроводной ТЕМ-линии передачи с коническими переходами (далее - модуль четырехпроводный МЛП4-300), компаратора электрического и магнитного поля КЭМП-300 (далее - компаратор КЭМП-300), компаратора электрического и магнитного поля Экофизика-КЭМП-05 (далее - компаратор Экофизика-КЭМП-05), комплекта вспомогательного оборудования, комплекта соединительных кабелей.
В рабочей зоне модуля четырехпроводного МЛП4-300 воспроизводится однородное линейно поляризованное переменное электромагнитное поле близкое по структуре к плоской электромагнитной волне с известными значениями НЭП и НМП.
Питание модуля четырехпроводного МЛП4-300 осуществляется с помощью задающих генераторов переменного напряжения и усилителей мощности из комплекта вспомогательного оборудования.
В зависимости от рабочей частоты на вход модуля четырехпроводного МЛП4-300 устанавливается согласующее устройство УС-НЧ-01 или согласующее устройство УС-ВЧ-300, предназначенное для согласования модуля четырехпроводного МЛП4-300 с генератором и формирования измеряемого напряжения пропорционального воспроизводимому значению НЭП (НМП).
Для определения СКЗ НЭП и НМП в центре рабочей зоны модуля четырехпроводного МЛП4-300, в зависимости от уровня сигнала, на контрольном выходе устройства согласующего используются значения коэффициентов калибровки модуля четырехпроводного МЛП4-300 по НЭП и НМП.
Компаратор КЭМП-300 и компаратор Экофизика-КЭМП-05 используются при калибровке и поверке П1-32.
При работе с П1-32 в рабочую зону модуля четырехпроводного МЛП4-300 устанавливаются калибруемые (поверяемые) измерительные преобразователи.
Центр измерительного преобразователя совмещают с центром рабочей зоны модуля четырехпроводного МЛП4-300. В случае измерительного преобразователя направленного приема его измерительную ось ориентируют вдоль соответствующего вектора НЭП или НМП воспроизводимого модулем четырехпроводным МЛП4-300.
Максимальные размеры калибруемых и поверяемых антенн до 600 мм.
Общий вид модуля четырехпроводного МЛП4-300 представлен на рисунке 1.
Общий вид согласующих устройств УС-НЧ-01 и УС-ВЧ-300 представлен на рисунке 2.

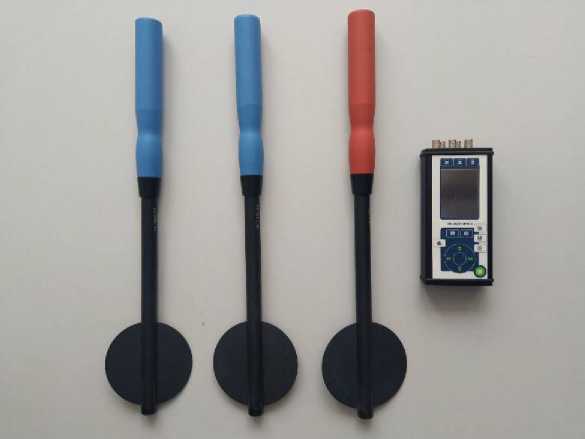

Общий вид компаратора Экофизика-КЭМП-05 представлен на рисунке 3.

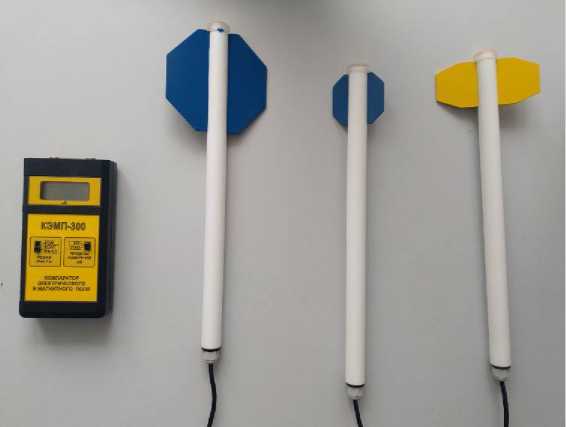

Общий вид компаратора КЭМП-300 представлен на рисунке 4.
Общий вид комплекта вспомогательного оборудования представлен на рисунке 5.
Схема пломбировки П1-32 от несанкционированного доступа представлена на рисунках 6б и 7б.

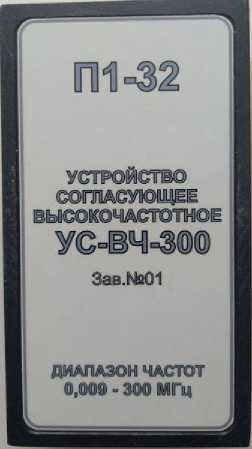

Места нанесения заводских номеров в виде двух цифр, расположенных на шильдиках, изготовленные методом струйной печати на полиэстеровой пленке, представлены на рисунках 1 и 2.
Место нанесения знака утверждения типа представлено на рисунке 1.
Место нанесения знака поверки в виде наклейки с изображением знака поверки представлено на рисунке 1.
1 - место нанесения знака утверждения типа
2 - место нанесения заводского номера
3 - место нанесения знака поверки

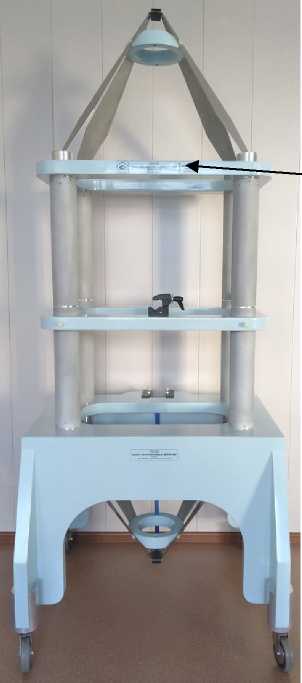

Рисунок 1 - Модуль четырехпроводный МЛП4-300
а) УС-НЧ-01
б) УС-ВЧ-300
1 - место нанесения заводского номера Рисунок 2 - Устройства согласующие
Рисунок 3 - Компаратор Экофизика-КЭМП-05
Рисунок 4 - Компаратор КЭМП-300
Рисунок 5 - Комплект вспомогательного оборудования
а) - вид сверху
б) - вид снизу
1 - место пломбировки от несанкционированного доступа
а) вид сверху

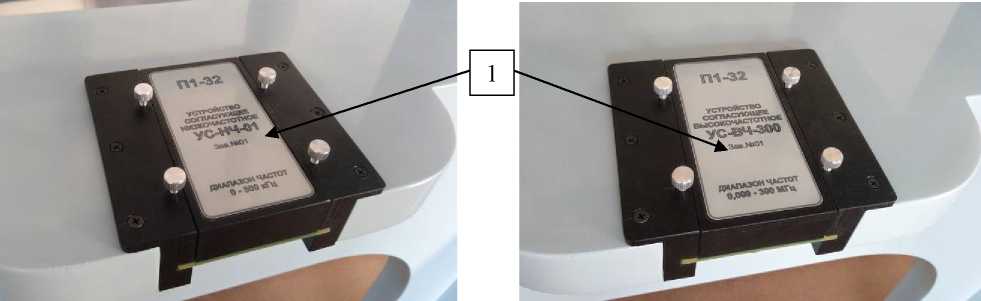

Рисунок 6 - Устройство согласующее УС-НЧ-01. Схема пломбировки от несанкционированного доступа
б) вид снизу
1 - место пломбировки от несанкционированного доступа

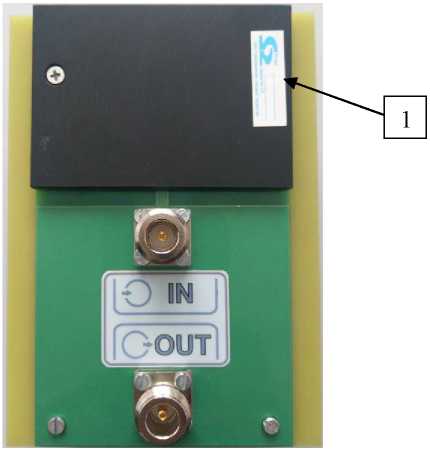

Рисунок 7 - Устройство согласующее УС-ВЧ-300. Схема пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частот воспроизведения НЭП и НМП | от 5 Гц до 300 МГц включ. |
| Диапазон воспроизведения НЭП, В^м-1 | от 0,5 до 20 включ. |
| Пределы допускаемой относительной погрешности воспроизведения НЭП, % в диапазоне частот от 0,005 кГц до 30 МГц включ. в диапазоне частот св. 30 до 300 МГц включ. | ±4,5 ±12,0 |
| Диапазон воспроизведения НМП, мА^м 1 | от 1,0 до 50,0 включ. |
| Пределы допускаемой относительной погрешности воспроизведения НМП, % в диапазоне частот от 0,005 кГц до 30 МГц включ. в диапазоне частот св. 30 до 300 МГц включ. | ±5,0 ±12,0 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания | |
| напряжение питания сети переменного тока, В | от 209 до 231 |
| частота промышленной сети, Г ц | от 49,5 до 50,5 |
| Габаритные размеры, мм, не более | |
| модуль четырехпроводный МЛП4-300 | |
| длина | 1200 |
| ширина | 1000 |
| высота | 2500 |
| компаратор КЭМП-300 в футляре: | |
| длина | 440 |
| ширина | 390 |
| высота | 90 |
| компаратор Экофизика-КЭМП-05в сумке: | |
| длина | 550 |
| ширина | 250 |
| высота | 170 |
| Масса, кг, не более | |
| модуль четырехпроводный МЛП4-300 | 85,0 |
| компаратор КЭМП-300 в футляре | 3,5 |
| компаратор Экофизика-КЭМП-05 в сумке | 2,0 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Рабочие условия применения температура окружающего воздуха, °С атмосферное давление, кПа (мм рт.ст.) относительная влажность окружающего воздуха, %, не более | от +15 до +25 от 84,0 до 106,0 (от 630 до 795) 75 |
наносится на титульные листы документов П1-32-РЭ «Генератор электромагнитного поля эталонный П1-32. Руководство по эксплуатации» и П1-32-ФО «Генератор электромагнитного поля эталонный П1-32. Формуляр» типографским способом и на шильдик на корпусе модуля четырехпроводного МЛП4-300.
Таблица 3 - Комплектность П1-32
| Наименование | Обозначение | Количество |
| 1 Генератор электромагнитного поля эталонный П1-32, зав. № 01, | 1 шт. | |
| в составе: | _ | |
| 1.1 Модуль четырехпроводный МЛП4-300, зав. № 01, в составе: | _ | 1 шт. |
| - платформа для зажима поверяемых (калибруемых) антенн | _ | 1 шт. |
| - устройство согласующее низкочастотное УС-НЧ-01, зав. № 01 | _ | 1 шт. |
| - устройство согласующее высокочастотное УС-ВЧ-300, | ||
| зав. № 01 | _ | 1 шт. |
| 1.2 Компаратор электрического и магнитного поля КЭМП-300, | ||
| зав. № 03, в составе: | _ | 1 шт. |
| - устройство отсчетное УО-300, зав. № 03 | _ | 1 шт. |
| - антенна-преобразователь электрическая АПЭ-300, зав. № 03 | _ | 1 шт. |
| - антенна-преобразователь магнитная АПМ-50, зав. № 03 | _ | 1 шт. |
| - антенна-преобразователь магнитная АПМ-300, зав. № 03 | _ | 1 шт. |
| - кабель КЭМП-300-К1 | _ | 1 шт. |
| - кабель КЭМП-300-К2 | _ | 1 шт. |
| - руководство по эксплуатации | _ | 1 экз. |
| - футляр | _ | 1 экз. |
Продолжение таблицы 3
| Наименование | Обозначение | Количество |
| 1.3 Компаратор электрического и магнитного поля Экофизика-КЭМП-05, зав. № БФ201024, в составе: | _ | 1 шт. |
| - измерительно-индикаторный блок «Экофизика-llOA-HF», зав. № БФ201024 | _ | 1 шт. |
| - антенна измерительная электрическая П6-71КЭ | _ | 1 шт. |
| - антенна измерительная магнитная П6-70КМ-НЧ | _ | 1 шт. |
| - антенна измерительная магнитная П6-70КМ-ВЧ | _ | 1 шт. |
| - кабель антенный (1,5 м) EXC001.5R | _ | 1 шт. |
| - кабель антенный (5 м) EXC005R | _ | 1 шт. |
| - руководство по эксплуатации | _ | 1 экз. |
| - паспорт | _ | 1 экз. |
| - сумка для переноски и хранения | _ | 1 шт. |
| 1.4 Комплект вспомогательного оборудования | _ | 1 шт. |
| 1.5 Комплект соединительных кабелей в составе: | _ | 1 шт. |
| - П1-32-КНЧ1 | _ | 1 шт. |
| - П1-32-КНЧ2 | _ | 1 шт. |
| - П1-32-КНЧ2Г | _ | 1 шт. |
| - П1-32-КНЧ3 | _ | 1 шт. |
| - П1-32-КВЧ1 | _ | 1 шт. |
| - П1-32-КВЧ2 | _ | 1 шт. |
| 2 Руководство по эксплуатации | П1-32-РЭ | 1 экз. |
| 3 Формуляр | П1-32-ФО | 1 экз. |
| 4 Методика поверки | _ | 1 экз. |

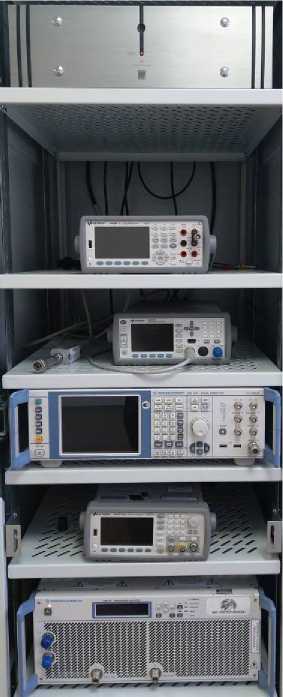

Перечень вспомогательного оборудования, используемого при работе с П1-32, приведен в таблице 4.
Допускается использовать аналогичное вспомогательное оборудование вместо указанного в таблице 4 при условии удовлетворения им требуемым характеристикам.
Задающие генераторы, мультиметр и измеритель мощности должны быть зарегистрированы Федеральном информационном фонде по обеспечению единства измерений и иметь действующие свидетельства о поверке.
Таблица 4 - Комплект вспомогательного оборудования
| Наименование вспомогательного оборудования (требуемые характеристики) | Рекомендуемый тип | Количество | Назначение |
| Г енератор сигналов высокочастотный, диапазон частот от 0,1 до 300 МГц, выходная мощность не менее 25 дБ (1 мВт) | R&S SMF100A | 1 шт. | Задающий генератор в частотном поддиапазоне (0,1-300) МГц |
| Г енератор сигналов произвольной формы, диапазон частот от 5 Гц до 100 кГц, 2 канала, выходное напряжение не менее 3 В | Keysight 33622A | 1 шт. | Задающий генератор в частотном поддиапазоне (0,005-100) кГц |
| Усилитель мощности, диапазон частот от 0,1 до 1000 МГц, выходная мощность не менее 15 Вт | R&S BBA150-A125BC125 | 1 шт. | Усиление мощности задающего генератора в частотном поддиапазоне (0,1-300) МГц |
| Усилитель мощности, диапазон частот от 0,005 до 100 кГц, 2 канала, выходная мощность не менее 80 Вт (8 Ом) | ATC P2 | 1 шт. | Усиление мощности задающего генератора в частотном поддиапазоне (0,005-100) кГц |
| Измеритель мощности оконечного типа, диапазон частот от 0,1 до 300 МГц, диапазон измерений мощности от 50 до 20 дБ (1 мВт), пределы допускаемой относительной погрешности ±5% | Keysight E9304A | 1 шт. | Измерение мощности на контрольном выходе устройства согласующего УС-ВЧ-300 |
| Мультиметр цифровой, диапазон частот от 5 Гц до 100 кГц, диапазон измерений напряжения от 0,002 до 100 В, пределы допускаемой относительной погрешности ±2,5 % | Keysight 34465A | 1 шт. | Измерение переменного напряжения на контрольном выходе устройства согласующего УС-НЧ-01 |
приведены в разделе 8 документа «Генератор электромагнитного поля эталонный П1-32.
Руководство по эксплуатации П1-32-РЭ».
ГОСТ Р 8.805-2012 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот от 0,0003 до 2500 МГц;
ГОСТ Р 8.564-96 ГСИ. Государственная поверочная схема для средств измерений напряженности электрического поля в диапазоне частот 0 - 20 кГц ;
Приказ Росстандарта от 30 декабря 2019 г. № 3469 «Об утверждении Государственной поверочной схемы для средств измерений напряженности магнитного поля в диапазоне частот от 0,000005 до 1000 МГц».
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
