| Номер в госреестре | 86715-22 |
| Наименование СИ | Теплосчетчики HITERM |
| Обозначение типа СИ | ПУТУ |
| Изготовитель | Общество с ограниченной ответственностью "Бригель" (ООО "Бригель"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики HITERM ПУТУ (далее - теплосчетчики) предназначены для измерений объемного расхода, объема теплоносителя (вода), температуры теплоносителя, разницы температур теплоносителя в прямом и обратном трубопроводах, количества тепловой энергии, тепловой мощности в закрытых системах теплоснабжения, а также измерений текущего времени.
Конструктивно теплосчетчики представляют собой единый теплосчетчик и состоят из:
- вычислителя тепловой энергии;
- преобразователя (датчика) ультразвукового объемного расхода;
- комплекта термопреобразователей сопротивления платиновых (2 шт., Pt1000).
Принцип действия теплосчетчиков основан на измерении параметров теплоносителя (объемный расход и температура, в подающем и обратном трубопроводах) и вычислении тепловой энергии и других параметров. Измерение параметров теплоносителя осуществляется с помощью измерительных преобразователей (датчика объёмного расхода и двух датчиков температуры), выходные измерительные сигналы от которых поступают на вычислитель, где происходит измерение и преобразование в значение объемного расхода и температуры. Далее вычислитель в соответствии с заложенными алгоритмами вычисляет объем теплоносителя, разность температур, тепловую мощность и количество тепловой энергии.
Вычислитель осуществляет индикацию и архивирование следующих параметров:
- количества тепловой энергии, Гкал;
- текущей тепловой мощности, кВт;
- текущего объёмного расхода теплоносителя в подающем или обратном трубопроводах, м3/ч;
- объёма теплоносителя в подающем или обратном трубопроводах, м3;
- температуры теплоносителя в подающем и обратном трубопроводах, °С;
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
- текущей даты дд.мм.гггг;
- текущего времени, чч.мм.сс;
- время работы в штатном режиме, ч;
- серийный номер.
Теплосчетчики выпускаются в двух моделях: ПУТУ-1, ПУТУ-1А. Модель ПУТУ-1 реализована с помощью ультразвукового преобразователя (датчика) объемного расхода и вычислителя, помещенного в пластиковый корпус, в форме прямоугольного параллелепипеда, к которому подключены два преобразователя сопротивления. Модель ПУТУ-1А отличается от модели ПУТУ-1, форм-фактором корпуса вычислителя. Данные модели имеют исполнения отличающиеся диаметром условного прохода (15 мм или 20 мм) и выходными интерфейсами («P» - импульсный выходной сигнал, «М» - цифровой интерфейс M-Bus, «R» - цифровой интерфейс RS-485, в случае наличия нескольких выходных интерфейсов подряд перечисляются символы соответствующих интерфейсов): ПУТУ-1-15-Р, ПУТУ-1-15-М, ПУТУ-1—15-R, ПУТУ-1-15-PM, ПУТУ-145-PR, ПУТУ-145-MR, ПУТУ-145-PMR, ПУТУ-1-2О-Р, ПУТУ-1-20-М, ПУТУ-1-20-к, ПУТУ-1-20-РМ, ПУТУ-1-20-РК ПУТУ-1-20-М^ nyry-1-20-PMR, ПУТУ-1А-15-P, ПУТУ-1А-15-М, ПУТУ-1А-15-К, nyry-1A-15-PM, ПУТУ-1Л-15-Р^ ПУТУ-1А-15-МК nyry-1A-15-PMR, ПУТУ-1А-20-Р, ПУТУ-1А-20-М, ПУТУ-1А-20-^ ПУТУ-1А-20-РМ, ПУТУ-1A-20-PR, ПУТУ-1А-20-М^ ПУТУ-1А-20-Р^.
В энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы теплосчетчика. Емкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.
Теплосчетчики опционально обеспечивают дистанционную передачу информации через интерфейсы типа: оптический интерфейс и/или импульсный выход и/или M-Bus и/или RS-45.
Общий вид теплосчетчиков представлен на рисунке 1.
Для предотвращения несанкционированного доступа пломбируется корпус вычислителя, для чего конструкцией предусмотрены два ушка. Одно пломбируется изготовителем или сертифицированным сервис центром, в котором проводился ремонт, в том числе замена батареи, а второе пломбой с оттиском поверительного клейма при поверке. Также организацией устанавливающей теплосчетчик для коммерческого учета пломбируются места установки датчиков температуры в трубопроводы. Пример пломбировки от несанкционированного доступа представлен на рисунке 2.
Знак утверждения типа наносится на свободном от надписей пространстве лицевой панели вычислителя, в соответствии с рисунком 1.
Заводской номер теплосчетчика, в формате ХХ-ХХХХХХ (где «Х» принимает значения от 0 до 9, при этом первые два символа последние две цифры года выпуска), наносится на лицевую панель вычислителя в правом нижнем углу, любым технологическим способом, обеспечивающим чёткое изображение и стойкость к внешним воздействующим факторам, а также сохраняемость, в соответствии с рисунком 1, а также отображается по запросу на дисплее.

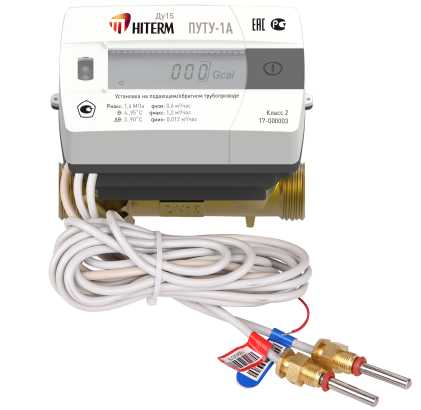

б) модель ПУТУ-1А
Рисунок 1 - Общий вид теплосчетчиков

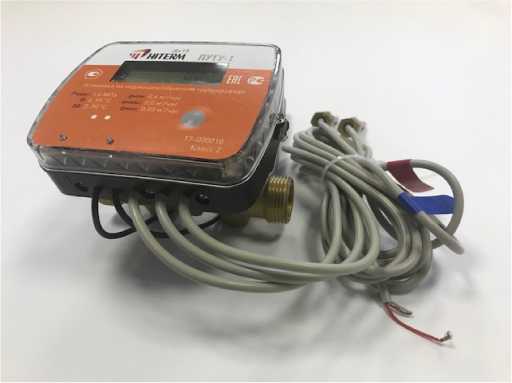

а) модель ПУТУ-1

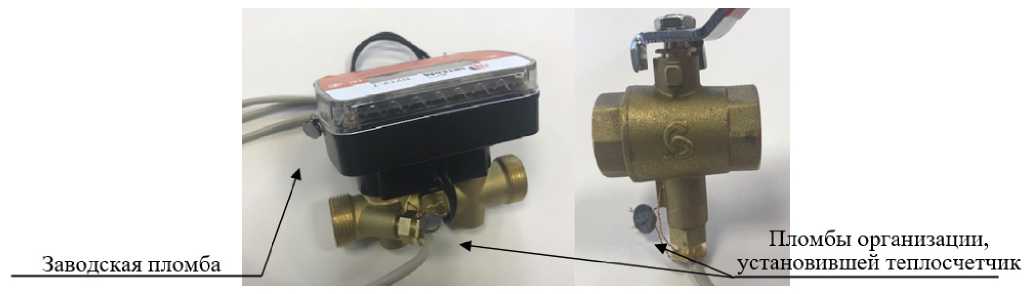

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака изготовителя и/или поверки
Теплосчетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в энергонезависимую память вычислителя при изготовлении. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее (индикаторном устройстве) вычислителя измерительной информации, а также передачи результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и
непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Hiterm ПУТУ |
| Номер версии (идентификационный номер) ПО, не ниже | A.2.4A |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||
| 1 | 2 | |||
| Модель | ПУТ | ГУ-1 | ПУТУ-1А | |
| Типоразмер (номинальный диаметр (Ду)), мм | 15 | 20 | 15 | 20 |
| Номинальный расход Gn, м3/ч | 0,6 | 1,5 | 0,6 | 1,5 |
| Максимальный расход Gmax, м3/ч | 1,2 | 5,0 | 1,2 | 5,0 |
| Минимальный расход Gmin, м3/ч | 0,012 | 0,03 | 0,012 | 0,03 |
| Пределы допускаемой относительной погрешности измерений расхода и объема (Ef), % | ±(2+0,02 Gmax/G), но не более 5 % где G - измеряемый объемный расход, м3/ч | |||
Продолжение таблицы 2
| 1 | 2 |
| Диапазон измерений температуры теплоносителя (t), ° С | от +4 до +95 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±(0,6+0,0044), где t - измеряемая температура, °С |
| Диапазон измерений разности температур теплоносителя в подающем и обратном трубопроводах (At), °С | от 3 до 90 |
| Пределы допускаемой относительной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах (Et), % | ±(0,5 +3-Atmin/At), где Atmin - минимальное значение разности температур, 3 °С; At - измеряемая разность температур, °С |
| Пределы допускаемой относительной погрешности вычислителя (Ec), % | ±(0,5 + Atmin/At) |
| Пределы допускаемой относительной погрешности измерений тепловой энергии, % | ±(Ef + Et + Ec) или ±(3 + 4- Atmin/At + 0,02 Gmax/G), но не более 7,5 |
| Пределы допускаемой относительной погрешности измерений текущего времени, % | ±0,05 |
| Примечание - Приведены обозначения в соответствии с Правилами коммерческого учёта тепловой энергии, теплоносителя, утверждёнными постановлением Правительства Российской Федерации от 18.11.2013 № 1034, при этом «Gmax» соответствует «Gp», «Gmin» соответствует «Gb», «Atmin» соответствует «AtH» обозначение по ГОСТ Р 51649-2014, а метрологические характеристики теплосчетчиков соответствуют классу 2 по ГОСТ Р 51649-2014. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |||
| 1 | 2 | |||
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С - диапазон атмосферного давление, кПа - относительная влажность воздуха при +3 5 °С, % | от +5 до +55 от 84 до 106,7 не более 80 | |||
| Максимальное рабочее давление, МПа | 1,6 | |||
| Модель | ПУ! | ГУ-1 | ПУТУ-1А | |
| Номинальный диаметр (Ду), мм | 15 | 20 | 15 | 20 |
| Длина корпуса, мм | 110 | 130 | 110 | 130 |
| Масса, кг, не более | 0,66 | 0,76 | 0,71 | 0,87 |
| Варианты установки | Горизонтальное (Г) Вертикальное (В) | |||
Продолжение таблицы 3
| 1 | 2 |
| Интерфейсы связи | оптический (протокол M-Bus); импульсный; RS-485; M-Bus. |
| Напряжение питания от литиевой батареи, В | 3,6 |
| Степень защиты от внешних факторов | IP54 |
| Средний срок службы, лет | 12 |
| Средняя наработка на отказ, ч | 45000 |
наносится на вычислитель теплосчетчика любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе паспорта типографским способом.
Таблица 4 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Теплосчетчик HITERM ПУТУ | ПУТУ-Х-Х-Х* | 1 шт. |
| Паспорт | ПУТУ 002.021.000 ПС | 1 экз. |
| Комплект монтажных частей и принадлежностей* | - | 1 комплект |
| *- Модель теплосчетчика, наличие документа ПУТУ 002.021.000 РЭ и комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
приведены в п. 1.3 «Устройство и работа» документа ПУТУ 002.021.000 РЭ «Теплосчетчики HITERM модели ПУТУ-1, ПУТУ-1А. Руководство по эксплуатации».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. №1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходом жидкости»;
Правила коммерческого учёта тепловой энергии, теплоносителя, утвержденные постановлением Правительства Российской Федерации от 18 ноября 2013 г. № 1034;
Методика осуществления коммерческого учёта тепловой энергии, теплоносителя, утверждённая приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 17 марта 2014 г. № 99/пр;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования;
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия;
ТУ 4218-002-19668367-2021 Теплосчетчики HITERM ПУТУ. Технические условия.
