| Номер в госреестре | 86717-22 |
| Наименование СИ | Вычислители |
| Обозначение типа СИ | RISO |
| Изготовитель | Общество с ограниченной ответственностью СТП экспертиза (ООО СТП экспертиза), г. Казань |
| Год регистрации | 2022 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители RISO (далее - вычислитель) предназначены для измерения сигналов силы постоянного электрического тока, сопротивления, частоты, количества импульсов и цифровых сигналов от измерительных преобразователей (датчиков), преобразования их в значения физических величин и вычисления расхода и количества (объема и массы) газа, пара, жидкости, товарной и сырой нефти, нефтепродуктов, а также количества теплоты (тепловой энергии).
Принцип действия вычислителей заключается в непрерывном измерении выходных электрических сигналов, поступающих от первичных измерительных преобразователей температуры, давления, разности давлений, расхода, объема, массы, уровня, влагосодержания, плотности, вязкости, калорийности и других параметров потока и среды; их преобразовании в значения физических величин; вычислении расхода и количества газа, пара, жидкости, товарной и сырой нефти, нефтепродуктов, а также количества теплоты (тепловой энергии).
Вычислитель состоит из встроенных в корпус процессора, аналого-цифрового преобразователя, интерфейсных микросхем и микросхем памяти. На корпусе вычислителя расположены клеммные соединители для подключения измерительных преобразователей (датчиков), цифровых интерфейсов и цепей питания. Вычислители дополнительно могут комплектоваться выносным ЖК дисплеем.
Вычислители имеют две модификации: RISO-1 и RISO-2. Модификации отличаются конструктивным исполнением, количеством и типами интерфейсов связи и входов для подключения измерительных преобразователей (датчиков). Вычислители модификации RISO-2 имеют встроенную систему телеметрии для оперативной беспроводной передачи информации в удаленный пункт по каналам GPRS/GSM. Также вычислители модификации RISO-2 имеют встроенные порты подключения солнечной панели, аккумулятора и контроллер заряда аккумулятора для автономной работы в условиях отсутствия постоянного внешнего питания.
К вычислителям могут подключаться измерительные преобразователи со следующими выходными сигналами:
- преобразователи расхода (количества), плотности с частотными или числоимпульсными выходными сигналами с частотой следования импульсов до 10 кГц;
- преобразователи расхода, температуры, абсолютного (избыточного) давления и разности давлений, уровня, влагосодержания, плотности, вязкости, калорийности с выходными сигналами силы постоянного электрического тока от 4 до 20 мА, с цифровыми сигналами по интерфейсам RS-232, RS-485 (протоколами Modbus RTU или Modbus ASCII) и по протоколу HART;
- термопреобразователи сопротивления с номинальной статической характеристикой (далее - НСХ) 100П и Pt100 по ГОСТ 6651-2009;
- хроматографы по интерфейсам RS-232, RS-485, Ethernet или по протоколу HART.
Вычислители обеспечивают выполнение следующих основных функций:
- измерение и преобразование выходных электрических сигналов измерительных преобразователей в значения физических величин;
- проведение обработки результатов анализа компонентного состава газа, передаваемых от потокового хроматографа для расчета физико-химических показателей;
- вычисление физических свойств, расхода и количества природного, попутного (влажного, свободного) нефтяного газов, воздуха, азота, диоксида углерода, аммиака, ацетилена, кислорода, аргона, водорода, водородосодержащих смесей, умеренно-сжатых газовых смесей, углеводородных газовых смесей, однокомпонентных и многокомпонентных однофазных и однородных по физическим свойствам газов, товарной нефти, нефтепродуктов, воды, перегретого и сухого насыщенного пара. Вычисления физических свойств измеряемой среды осуществляются в соответствии с ГОСТ 30319.1-2015, ГОСТ 30319.2-2015, ГОСТ 30319.3-2015, ГОСТ 31369-2008, ГОСТ 31369-2021, ГОСТ Р 8.662-2009, ГОСТ Р 8.769-2011, МИ 3557-2016, МИ 3466-2015, МИ 3558-2016, ГСССД МР 113-2003, ГСССД 8-79, ГСССД МР 112-2003, ГСССД 109-87, ГСССД МР 176-2010, ГСССД МР 134-2007, ГСССД МР 136-2007, ГСССД 6-89, ГСССД 187-99, ГСССД МР 147-2008, ГСССД МР 107-98, ГСССД МР 273-2018, ГСССД МР 118-2005, ГСССД МР 135-2007, ГСССД МР 220-2014, ГСССД МР 224-2014, ГСССД МР 228-2014, ГСССД МР 232-2014, ГСССД МР 242-2015, ГСССД МР 277-2019, МИ 3443-2014, ISO 20765-1:2005, ISO 20765-2:2015, ISO 6976:2016;
- вычисление молекулярной массы и физических свойств углеводородных газовых смесей по значению скорости звука в газе;
- вычисление объемного расхода (объема) газа, приведенного к стандартным условиям, и массового расхода (массы) жидкости по методу переменного перепада давления согласно ГОСТ 8.586.(1-5)-2005, РД 50-411-83, МИ 2667-2011, МИ 3173-2008, МИ 3416-2013 и МИ 3152-2008;
- приведение объемного расхода (объема) газа при рабочих условиях к стандартным условиям по ГОСТ 2939-63;
- вычисление объемного расхода (объема) газа, приведенного к стандартным условиям, согласно ГОСТ Р 8.740-2011, ГОСТ 8.611-2013, СТО Газпром 5.35-2010;
- вычисление тепловой энергии и количества теплоносителя в соответствии с МИ 2412-97, МИ 2451-98;
- пересчет плотности нефти и нефтепродуктов к рабочим и стандартным условиям в соответствии с ГОСТ 8.587-2019, Р 50.2.076-2010;
- вычисление массового расхода (массы) нефти и нефтепродуктов, жидких углеводородных сред, нефтегазоводяной смеси согласно ГОСТ 8.587-2019, ГОСТ Р 8.910-2016, СТО Газпром 5.84-2020;
- вычисление массы жидкостей и газов в мерах вместимости и в мерах полной вместимости;
- автоматическое тестирование технического состояния подключенных первичных измерительных преобразователей (датчиков) и вычислителя;
- диагностику процесса измерений расхода жидкости, газа и пара;
- контроль точности результатов измерений, условий измерений и метрологических характеристик;
- архивирование результатов измерений и вычислений, передачу их на верхний уровень по интерфейсам связи;
- формирование выходных дискретных сигналов.
Заводской номер вычислителя в виде цифрового обозначения наносится на корпус вычислителя методом лазерной гравировки и/или ультрафиолетовой печати. В паспорте вычислителя делают запись о результатах поверки, заверяют подписью поверителя и знаком поверки в виде оттиска поверительного клейма или оформляют свидетельство о поверке.
Внешний вид вычислителей представлен на рисунке 1.
Для ограничения доступа к электронной плате вычислителя устанавливается защита в виде навесной пломбы и/или саморазрушающейся при вскрытии наклейки. Места нанесений знака утверждения типа, заводского номера, заводской пломбы от несанкционированного доступа приведены на рисунке 2.

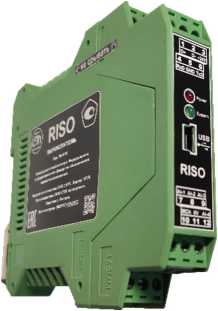

Модификация RISO-1

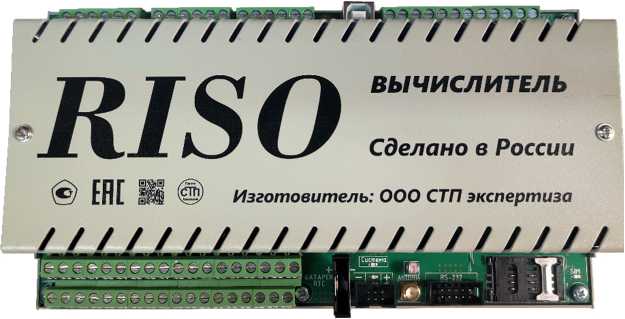

Модификация RISO-2
Рисунок 1 - Общий вид вычислителей

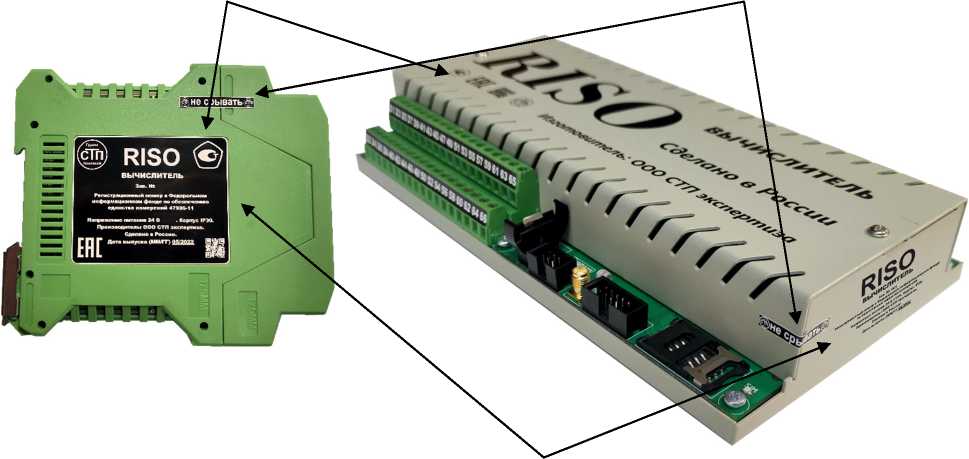

Место нанесения занка утверждения типа Место нанесения заводской пломбы
Место нанесения заводского номера
Рисунок 2 - Места нанесений заводского номера, заводской пломбы и знака утверждения типа
Вычислитель имеет встроенное программное обеспечение (далее - ПО), выполняющее вычислительные операции в соответствии с назначением вычислителя и влияющее на его метрологические характеристики. ПО обладает идентификационными признаками и имеет защиту от несанкционированного доступа к результатам измерений, вычислений и установленным параметрам путем разграничения прав доступа пользователей, системы идентификации пользователей и пароля.
ПО неизменяемое и несчитываемое. Доступ к ПО вычислителя отсутствует.
Предусмотрено перепрограммирование вычислителя специальными программными средствами изготовителя, при этом ранее введенная информация автоматически уничтожается. Конструкция вычислителя исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Идентификационные данные ПО вычислителей приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО вычислителей
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RISO |
| Номер версии (идентификационный номер) ПО | 1.1 (или выше) |
| Цифровой идентификатор ПО | _ |
Уровень защиты ПО вычислителей «высокий» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой приведенной погрешности* измерений сигнала силы постоянного электрического тока от 4 до 20 мА, % | ±0,05 |
| Пределы допускаемой абсолютной погрешности** измерений сигнала термопреобразователей сопротивления по ГОСТ 6651-2009 (НСХ Pt100, 100П) в диапазоне от минус 50 до 130 °С, °С | ±0,2 |
| Пределы допускаемой абсолютной погрешности измерений количества импульсов, импульс на 100000 импульсов | ±1 |
| Пределы допускаемой относительной погрешности измерений сигнала частоты до 10 кГц, % | ±0,02 |
| Пределы допускаемой относительной погрешности измерения времени, % | ±0,001 |
| Пределы допускаемой относительной погрешности вычислений, % | ±0,01 |
| * Указанная погрешность приведена к диапазону измерений (входного сигнала). * * Только для модификации RISO-2. | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение | |
| RISO-1 | RISO-2 | |
| Количество входов для подключения первичных измерительных преобразователей с выходными сигналами, шт.: - силы постоянного электрического тока (от 4 до 20 мА) | 4 | 8 |
| - термопреобразователей сопротивления по ГОСТ 6651-2009 (НСХ Pt100, 100П) | _ | 2 |
| - частоты/импульсов (до 10 кГц) | 1 | 2 |
| Количество выходных дискретных сигналов, шт. | _ | 2 |
| Количество интерфейсов связи: - USB | 1 | 1 |
| - RS-232 | 1 | 2 |
| - RS-485 | 1 | 1 |
| - Bluetooth | 1 (опция) | 1 (опция) |
| - HART протокол | 1 (опция) | 1 (опция) |
| - Ethernet | _ | 1 (опция) |
| - GPRS/GSM | _ | 1 (опция) |
| Наименование характеристики | Значение | |
| RISO-1 | RISO-2 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от -40 до +85 от 5 до 95 (без конденсации влаги) от 84,0 до 106,7 | |
| Напряжение питания от источника постоянного тока, В | 24+4 ^*-14 | |
| Потребляемая мощность, В-А, не более | 5 | 10 (30*) |
| Габаритные размеры, мм, не более: - высота - ширина - глубина | 100 20 120 | 130 220 45 |
| Масса, кг, не более | 0,5 | 1,0 |
| Средняя наработка на отказ, ч, не менее | 75000 | |
| Средний срок службы, лет | 12 | |
При заряде внешнего аккумулятора от встроенного контроллера заряда.
на титульный лист эксплуатационной документации типографским способом и на лицевую часть корпуса вычислителя методом лазерной гравировки и/или ультрафиолетовой печати.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Вычислитель RISO | RISO | 1 шт. |
| Паспорт | 26.51.52-001-44965907-2022 ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.52-001-44965907-2022 РЭ | 1 экз. |
| ЖК дисплей | _ | по заказу |
приведены в разделе 4 руководства по эксплуатации 26.51.52-001-44965907-2022 РЭ.
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 •IO-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.52-001-44965907-2022 «Вычислители RISO. Технические условия».
