| Номер в госреестре | 86719-22 |
| Наименование СИ | Измерители для резистивных мостовых схем |
| Обозначение типа СИ | MTM8-PXIe |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители для резистивных мостовых схем МТМ8-РХ1е (далее - измерители) предназначены для измерений электрического напряжения питания мостовой схемы и дифференциального электрического напряжения по восьми измерительным каналам.
Принцип действия измерителей основан на согласовании, усилении, аналоговоцифровом преобразовании (АЦП) заданных в цифровом коде значений воспроизводимых сигналов двухполярного напряжения постоянного тока для питания мостовых схем подключения тензодатчиков в аналоговый сигнал, дальнейшей обработке информации, её регистрации и выдаче результатов измерений и расчетных величин на внешние устройства в виде, удобном для пользователя. Значения воспроизводимого напряжения постоянного тока отображаются в окне управляющей программы.
Измерители используются в составе информационных измерительных систем совместно с носителями модулей: модулем HMPXI AXIe-1 ФТКС.468260.186, шасси СН-14 PXIe ФТКС.469133.024, шасси СН-14 PXIe-PC ФТКС.469133.025, моноблоком PXIe-10 ФТКС.469133.026 и аналогичными, поддерживающими работу с модулями стандарта PXIe.
Измерители выполнены в виде модулей и представляют собой конструкцию, состоящую из лицевой панели и прикрепленной к ней печатной платы.
Общий вид измерителей с указанием места нанесения заводского номера представлен на рисунке 1. Нанесение знака утверждения типа на измерители не наносится.
Заводской номер измерителей указан на плате измерителя в виде цифрового кода.
В конструкции измерителей отсутствуют элементы регулировки и подстройки, доступные пользователю. Нанесение знака поверки на измерители в обязательном порядке не предусмотрено.

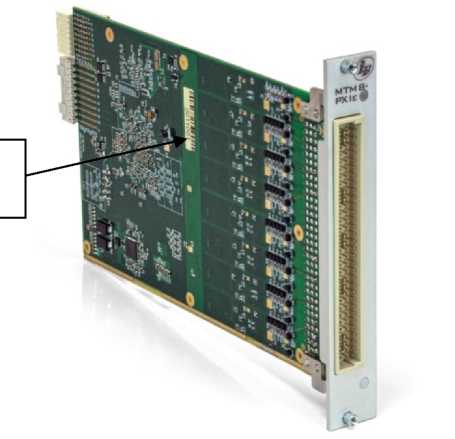

Место нанесения заводского номера
Рисунок 1 - Общий вид измерителей для резистивных мостовых схем МТМ8-РХ1е с указанием места нанесения заводского номера
Программное обеспечение (далее - ПО) измерителей состоит из встроенного и внешнего ПО. Измерители работают под управлением встроенного программного обеспечения программного обеспечения, которое является метрологически значимым и выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации в ПО верхнего уровня;
- протоколирование измерительной информации.
Внешнее ПО предназначено для визуализации воспроизводимых значений и результатов измерений и является метрологичсеки незначимым.
Метрологически значимая часть ПО выделена в файлы библиотеки математических функций undaq_math.dll, undaq_math64.dll, libundaq_math.so. Метрологические характеристики измерителей нормированы с учетом влияния ПО.
Метрологически значимая часть ПО и измерительная информация достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Операционная система | Windows 32-bit | Windows 64-bit | Linux 64-bit |
| Идентификационное наименование ПО | undaq_math.dll | undaq_math64.dll | libundaq_math. so |
| Номер версии ПО | не ниже 1.0 | ||
| Цифровой идентификатор ПО | 06b8 24b5 | f57c 04cd | 0dfe 5fbc |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений воспроизводимого электрического напряжения питания мостовой схемы, В | от 0,1 до 10 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений воспроизводимого электрического напряжения питания мостовой схемы, % | ±0,1 |
| Диапазон измерений дифференциального электрического напряжения, мВ | от -50 до +50 |
| Пределы допускаемой приведенной к верхнему пределу погрешности измерений дифференциального электрического напряжения, % | ±0,1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +18 до +22 от 30 до 80 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Максимальное значение напряжения питания мостовой схемы, В | |
| с резистором мостовой схемы 120 Ом: -полный мост; -1/2 и 1/4 моста | 3,3 7 |
| с резистором мостовой схемы 350 Ом: -полный мост; -1/2 и 1/4 моста | 10 10 |
| с резистором мостовой схемы 1 кОм: -полный мост; -1/2 и 1/4 моста | 10 10 |
| Количество измерительных каналов | 8 |
| Частота опроса, кГц | 31,25 62,50 125,00 250,00 |
| Ширина полосы пропускания измерительного канала по уровню минус 3 дБ, кГц | |
| При частоте опроса 250 кГц | 100 |
| При частоте опроса 125 кГц | 50 |
| При частоте опроса 62,5 кГц | 25 |
| При частоте опроса 31,25 кГц | 12,5 |
| Неравномерность амплитудно-частотной характеристики измерительного канала в полосе частот от 0 до 100 кГц, дБ, не более | 0,1 |
| Входное сопротивление измерительного канала, ГОм, не менее | 1 |
| Напряжение питания постоянного тока, В | -1-1 7 + 0.60 +-LZ‘- 0.60 |
| Габаритные размеры модуля (ширина х высота х длина), мм, не более | 130,5 х 20,0 х 213,8 |
| Масса, кг, не более | 0,41 |
| Наименование характеристики | Значение |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °C, %, не более | от +5 до +40 80 |
| Средняя наработка на отказ, ч | 20 000 |
| Средний срок службы, лет | 10,5 |
наносится на титульные листы руководства по эксплуатации и паспорта методом компьютерной графики.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель для резистивных мостовых схем МТМЗ-PXIe | ФТКС.468266.086 | 1 шт. |
| Комплект ПО модулей Информтест | ФТКС.85001-01 | 1 экз.* |
| Измеритель для резистивных мостовых схем МТМЗ-PXIe Руководство по эксплуатации | ФТКС.468266.086РЭ | 1 экз. |
| Измеритель для резистивных мостовых схем МТМЗ-PXIe Паспорт | ФТКС.468266.086ПС | 1 экз. |
| Модули Информтест DAQ Управляющая панель Qt Руководство оператора | ФТКС.67010-01 34 01 | 1 экз. |
| Модули Информтест DAQ Драйвер Руководство системного программиста | ФТКС.77010-01 32 01 | 1 экз. |
| Опись компакт-диска (CD) «Комплект ПО модулей Информтест» | ФТКС.85001-01 90 ОП1 | 1 экз.* |
| Имитатор тензомоста ИТМ | ФТКС.687420.128 | 1 шт.* |
| Переходник МТМ8 | ФТКС.687420.256 | 1 шт.* |
| * В соответствии с заказом | ||
приведены в разделе «Описание и работа» руководства по эксплуатации.
ГОСТ Р 52070-2003 «Интерфейс магистральный последовательный системы электронных модулей. Общие требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ФТКС.468266.086ТУ «Измерители для резистивных мостовых схем МТМ8-PXIe. Технические условия».
