| Номер в госреестре | 86721-22 |
| Наименование СИ | Меры сопротивлений повышенной мощности многозначные |
| Обозначение типа СИ | СМС-25 |
| Изготовитель | Общество с ограниченной ответственностью "СОНЭЛ" (ООО "СОНЭЛ"), Московская обл., Ленинский район, д. Григорчиково |
| Год регистрации | 2022 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Меры сопротивлений повышенной мощности многозначные СМС-25 (далее по тексту -меры) предназначены для воспроизведения (формирования) электрического сопротивления постоянного и переменного тока.
Меры сопротивлений повышенной мощности СМС-25 могут применяться в качестве эталона 4-го разряда электрического сопротивления.
Меры представляют собой настольные лабораторные приборы, содержащие 11 резистивных элементов с номинальными значениями электрического сопротивления 0,005 Ом; 0,005 Ом; 0,01 Ом; 0,03 Ом; 0,05 Ом; 0,1 Ом; 0,3 Ом; 0,5 Ом; 1 Ом; 3 Ом; 5 Ом, соединённых последовательно. Резистивные элементы изготовлены из манганина.
Принцип действия мер заключается в воспроизведении значения электрического сопротивления с помощью резистивных элементов.
На передней панели мер расположены 12 пар разъемов для подключения измерительных проводников, в том числе, разъём защитного заземления. На боковой панели установлены два вентилятора воздушного охлаждения резисторов; тумблер, предохранитель и разъём сетевого питания системы охлаждения.
В зависимости от задействованных измерительных разъёмов резисторы мер образуют сочетания, которые позволяют получить ряд значений электрического сопротивления в соответствии с таблицей 1. Максимально допустимые значения параметров измерительного сигнала, подаваемого на измерительные разъёмы мер, приведены в таблицах 2-3.
Таблица 1 - Воспроизводимые мерами значения электрического сопротивления, Ом (в зависимости от коммутации между соответствующими разъёмами)
| I1 | I2 | ь | I4 | I5 | I6 | I7 | I8 | I9 | I10 | I11 | |
| Io | 0,005 | 0,01 | 0,02 | 0,05 | 0,1 | 0,2 | 0,5 | 1 | 2 | 5 | 10 |
| I1 | - | 0,005 | 0,015 | 0,045 | 0,095 | 0,195 | 0,495 | 0,595 | 1,595 | 4,595 | 9,595 |
| I2 | - | - | 0,01 | 0,04 | 0,09 | 0,19 | 0,49 | 0,99 | 1,99 | 4,99 | 9,99 |
| I3 | - | - | - | 0,03 | 0,08 | 0,18 | 0,48 | 0,98 | 1,98 | 4,98 | 9,98 |
| I4 | - | - | - | - | 0,05 | 0,15 | 0,45 | 0,95 | 1,95 | 4,95 | 9,95 |
| I5 | - | - | - | - | - | 0,1 | 0,4 | 0,9 | 1,9 | 4,9 | 9,9 |
| I6 | - | - | - | - | - | - | 0,3 | 0,8 | 1,8 | 4,8 | 9,8 |
| I7 | - | - | - | - | - | - | - | 0,5 | 1,5 | 4,5 | 9,5 |
| I8 | - | - | - | - | - | - | - | - | 1 | 4 | 9 |
| I9 | - | - | - | - | - | - | - | - | - | 3 | 8 |
| I10 | - | - | - | - | - | - | - | - | - | - | 5 |
Таблица 2 - Максимально допустимые значения параметров измерительного сигнала подаваемого на измерительные разъёмы мер в случае подключения между разъёмами c номерами “k” и “k+1”, где k принимает значения от 0 до 10____________________________________________
| Разъёмы | Воспроизводимое сопротивление, Ом | U, А | имакс, В | Рмакс, Вт |
| I0 - I1 | 0,005 | 25 | 0,125 | 3,13 |
| I1- I2 | 0,005 | 25 | 0,125 | 3,13 |
| I2 - 1з | 0,01 | 25 | 0,25 | 6,25 |
| I3 - I4 | 0,03 | 25 | 0,75 | 18,75 |
| I4 - I5 | 0,05 | 25 | 1,25 | 31,25 |
| I5 - I6 | 0,1 | 25 | 2,5 | 62,5 |
| I6 - I7 | 0,3 | 15,8 | 4,75 | 75,0 |
| I7 - I8 | 0,5 | 11,2 | 5,6 | 62,5 |
| I8 - I9 | 1 | 7,9 | 7,9 | 62,5 |
| I9 - I10 | 3 | 5 | 15 | 75,0 |
| I10 - I11 | 5 | 3,6 | 17,7 | 62,5 |
Таблица 3 - Максимально допустимые значения параметров измерительного сигнала подаваемого на измерительные разъёмы мер в случае подключения между разъёмами c номерами “0” и “k”, где k принимает значения от 0 до 11_______________________________________________
| Разъёмы | Воспроизводимое сопротивление, Ом | !макс, А | имакс, В | Рмакс, Вт |
| I0 - I1 | 0,005 | 25 | 0,125 | 3,13 |
| I0 - I2 | 0,01 | 25 | 0,25 | 6,25 |
| I0 - I3 | 0,02 | 25 | 0,5 | 12,5 |
| I0 - I4 | 0,05 | 25 | 1,25 | 31,25 |
| I0 - I5 | 0,1 | 25 | 2,5 | 62,5 |
| I0 - I6 | 0,2 | 25 | 5,0 | 125 |
| I0 - I7 | 0,5 | 15,8 | 7,9 | 125 |
| I0 - I8 | 1 | 11,2 | 11,2 | 125 |
| I0 - I9 | 2 | 7,9 | 15,8 | 125 |
| I0 - I10 | 5 | 5 | 25,0 | 125 |
| I0 - I11 | 10 | 3,6 | 35,4 | 125 |
| Примечания: где имакс / какс- максимально допустимое значение напряжения /силы постоянного тока; Рмакс - максимально допустимое значение электрической мощности. | ||||
Нанесение знака поверки на меры не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, наносится с помощью наклейки, лазерным принтом или иным способом на заднюю панель меры в виде обозначения, состоящего из латинских букв и арабских цифр.

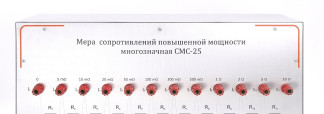

Общий вид мер с указанием мест пломбировки, нанесения знака утверждения типа и заводского номера приведены на рисунках 1-2.

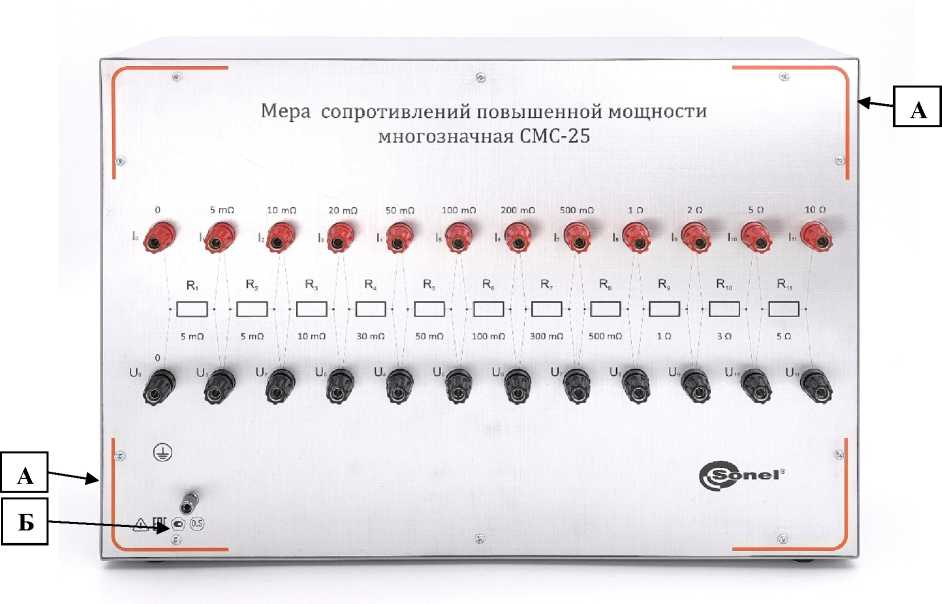

Рисунок 1 - Общий вид мер сопротивлений повышенной мощности многозначных СМС-25 с указанием мест пломбировки (А) и места нанесения знака утверждения типа (Б)

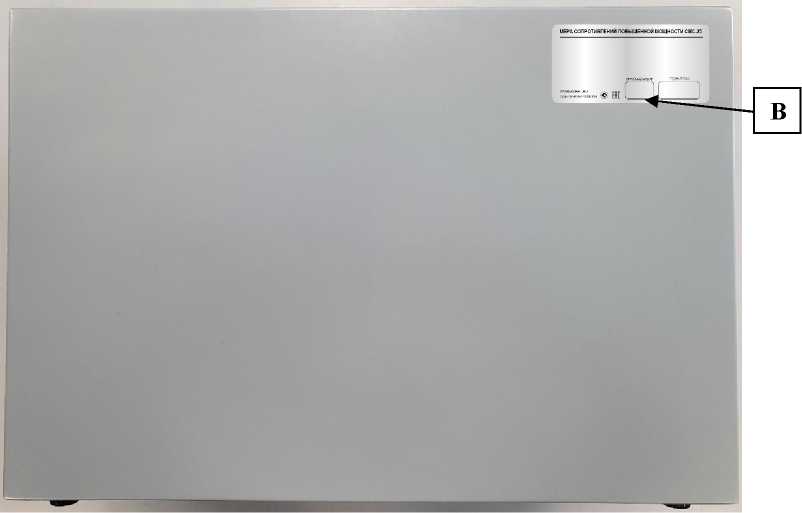

Рисунок 2 - Общий вид задней панели мер сопротивлений повышенной мощности многозначных СМС-25 с указанием места нанесения заводского номера
Таблица 4 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого электрического сопротивления R, Ом | от 0,005 до 10 |
| Пределы допускаемой абсолютной погрешности воспроизведения электрического сопротивления AR, Ом | ±0,005 • Rвоспр, где Rвоспр - значение электрического сопротивления, установленное на мере, Ом |
Таблица 5 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания переменного тока частотой 50/60 Гц, В | 220/230 |
| Потребляемый ток, А, не более | 0,5 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более | 500x350x170 |
| Масса, кг, не более | 12 |
| Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа | от +10 до +30 от 25 до 80 от 84 до 106,7 |
на лицевую панель мер методом трафаретной печати (представлен на рисунке 1) и на титульный лист руководства по эксплуатации типографским способом.
Стандартный комплект поставки мер представлен в таблице 6.
аблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Мера сопротивлений повышенной мощности многозначная | СМС-25 | 1 шт. |
| Кабель питания с сетевой вилкой | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 1 экз. |
| Методика поверки | - | 1 экз. |
приведены в разделе 3 «Устройство и принцип работы» руководства по эксплуатации: Меры сопротивлений повышенной мощности многозначные СМС-25. Руководство по эксплуатации.
Приказом Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 23737-79 Меры электрического сопротивления. Общие технические условия;
СНБА.411640.029ТУ. Меры сопротивлений повышенной мощности многозначные СМС-25. Технические условия.
