| Номер в госреестре | 86722-22 |
| Наименование СИ | Комплексы фиксации нарушений ПДД |
| Обозначение типа СИ | "Призма-Н" |
| Изготовитель | Общество с ограниченной ответственностью "НАУЧНО-ПРОИЗВОДСТВЕННОЕ ПРЕДПРИЯТИЕ "ИНТЕРВАЛ" (ООО "НПП "ИНТЕРВАЛ"), г. Новосибирск |
| Год регистрации | 2022 |
| Срок свидетельства | 07.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы фиксации нарушений ПДД «Призма-Н» (далее - комплексы) предназначены для измерений скорости движения транспортных средств (далее - ТС) в зоне контроля безрадарным методом (по видеокадрам) в автоматическом режиме, а также для измерений текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC (SU), измерений текущих навигационных параметров и определения на их основе координат места расположения комплексов в плане.
Принцип действия комплексов при измерении скорости безрадарным методом (по видеокадрам) основан на косвенных измерениях скорости движения ТС, путем измерений расстояния, пройденного ТС в зоне контроля за измеренный интервал времени.
Принцип действия комплексов при измерении значений текущего времени и координат основан на приеме и обработке сигналов глобальных навигационных спутниковых систем ГЛОНАСС/GPS с помощью приемника, входящего в их состав, автоматической синхронизации шкалы времени комплексов с национальной шкалой координированного времени UTC (SU).
Комплексы конструктивно состоят из блока фиксации и обработки данных и ИК-прожектора.
Блок фиксации и обработки данных является основным элементом комплексов, к которому подключается выносной ИК-прожектор, и состоит из видео-модуля, включающего в себя видеокамеру, вычислительный модуль, управляющий контроллер обеспечения взаимодействия аппаратных компонентов, модуль ГЛОНАСС/GPS, 3G/LTE модем, размещенных в термокожухе.
Корпусы блока фиксации и обработки данных и ИК-прожектора могут окрашиваться в цвета по заказу заказчика.
Комплексы имеют только стационарный вариант размещения. Способы установки комплексов указаны в руководстве по эксплуатации.
Комплексы защищены от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления и запорными устройствами. На корпусе блоков фиксации и обработки данных установлен шильд, содержащий заводской номер блоков фиксации и обработки данных, наименование и заводской номер комплексов, децимальный номер технических условий, дату изготовления, наименование, страну и адрес изготовителя, параметры электропитания и знак утверждения типа средства измерений. Заводской номер комплексов наносится на шильд, расположенный на корпусе блоков фиксации и обработки данных, методом лазерного гравирования в цифровом формате. Нанесение знака поверки на корпус комплексов не предусмотрено.
Общий вид составных частей комплексов с указанием мест пломбирования от несанкционированного доступа и нанесения знака утверждения типа приведен на рисунках 1 и 2. Общий вид шильда приведен на рисунке 3.

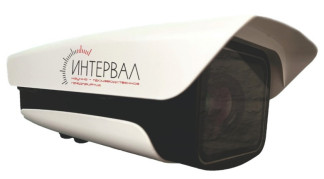

а) ИК-прожектор

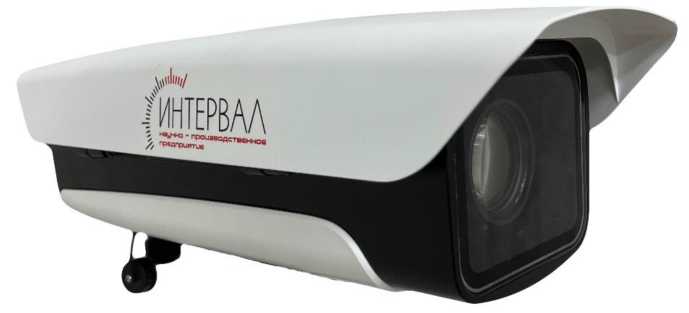

б) Блок фиксации и обработки данных
Рисунок 1 - Общий вид составных частей комплексов

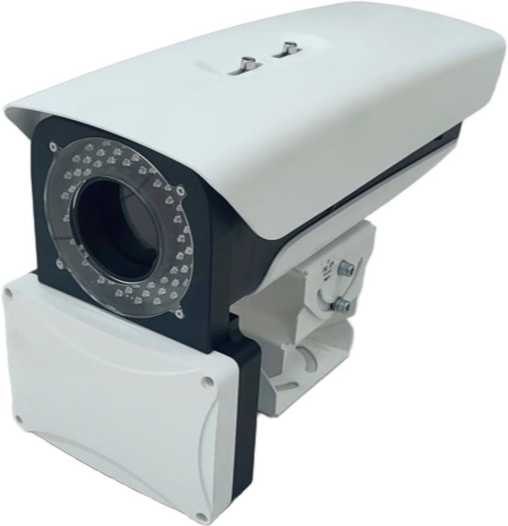

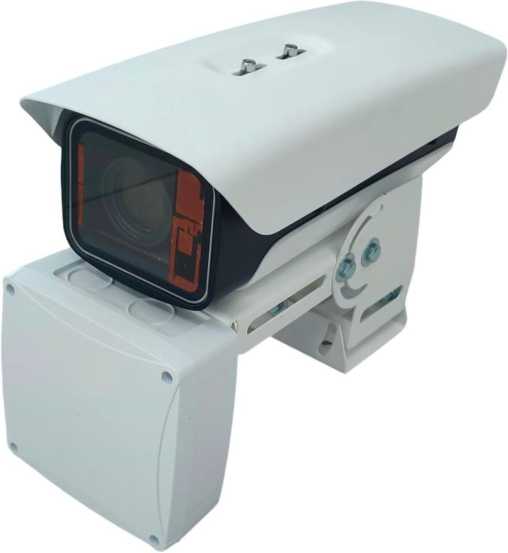

Место пломбирования комплекса
Место нанесения знака утверждения типа
Рисунок 2 - Место пломбирования от несанкционированного доступа и место нанесения знака утверждения типа
Блок фиксации и обработки
данных зав.№
Комплекс фиксации нарушений ПДД
«Призма-Н» зав.№ 26.51.66-001-59585622-2022 ТУ Месяц, год выпуска ООО «НПП «ИНТЕРВАЛ»
РФ, г. Новосибирск, ул. Галущака, д. 11, пом. XI эл. питание DC 10-16 V
Рисунок 3 - Общий вид шильда
Функционирование комплексов осуществляется под управлением специализированного программного обеспечения «ПРИЗМА-Н» (ПО). Метрологически значимая часть ПО Prizma-M обеспечивает определение координат места расположения комплексов в плане, измерения значений текущего времени, привязку текущего времени фото- и видеокадрам и вычисление скорости движения транспортных средств в зоне контроля. Уровень защиты метрологически значимых модулей ПО «Высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные (признаки) метрологически значимой части ПО комплексов приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Prizma-M |
| Номер версии (идентификационный номер) ПО | не ниже 1.0.8 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений скорости движения ТС в зоне контроля безрадарным методом (по видеокадрам), км/ч | от 0 до 310 |
| Пределы допускаемой погрешности измерений скорости движения ТС в зоне контроля безрадарным методом (по видеокадрам) абсолютной, в диапазоне от 0 до 100 км/ч включ., км/ч относительной, в диапазоне св. 100 до 310 км/ч, % | ±1 ±1 |
| Пределы допускаемой абсолютной погрешности синхронизации внутренней шкалы времени комплексов с национальной шкалой времени UTC (SU), мс | ±1 |
| Доверительные границы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) определения координат места расположения комплексов в плане в статическом режиме при геометрическом факторе PDOP не более 3, м | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 10 до 16 |
| Потребляемая мощность комплексов, Вт, не более | 15 |
| Рабочие условия эксплуатации температура окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 25 °С, %, не более атмосферное давление, кПа | от -50 до +55 98 от 60,0 до 106,7 |
| Степень защиты по ГОСТ 14254-2015 | IP66 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Масса составных частей комплексов, кг, не более | |
| блок фиксации и обработки данных | 5 |
| ИК-прожектор | 0,6 |
| Г абаритные размеры составных частей комплексов, мм, не более | |
| блок фиксации и обработки данных | |
| длина | 404 |
| ширина | 175 |
| высота | 164 |
| ИК-прожектор | |
| длина | 100 |
| ширина | 90 |
| высота | 100 |
на корпус блока фиксации и обработки данных, а также типографским способом на титульные листы руководства по эксплуатации 26.51.66-001-59585622-2022 РЭ и паспорта 26.51.66-001-59585622-2022 ПС.
Комплектность комплексов приведена в таблице 4.
Таблица 5 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| 1 Комплекс фиксации нарушений ПДД «Призма-Н» в составе: | _ | 1 шт. |
| 1.1 Блок фиксации и обработки данных | _ | 1 шт.1, 2) |
| 1.2 ИК-прожектор | _ | 1 шт.1, 2) |
| 2 Комплекс фиксации нарушений ПДД «Призма-Н». Паспорт | 26.51.66-001-59585622-2022 ПС | 1 экз. |
| 3 Комплексы фиксации нарушений ПДД «Призма-Н». Руководство по монтажу, настройке и техническому обслуживанию (Руководство по эксплуатации) | 26.51.66-001-59585622-2022 РЭ | 1 экз. |
| 4 ГСИ. Комплексы фиксации нарушений ПДД «Призма-Н». Методика поверки | _ | 1 экз. |
| Примечания: 1) - Количество может быть увеличено по заказу 2) - Количество составных частей комплекса определяется заказом и отражается в паспорте 26.51.66-001-59585622-2022 ПС | ||
приведены в пункте 1.1.3 документа 26.51.66-001-59585622-2022 РЭ «Комплексы фиксации нарушений ПДД «Призма-Н». Руководство по монтажу, настройке и техническому обслуживанию (Руководство по эксплуатации)».
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
26.51.66-001-59585622-2022 ТУ Комплексы фиксации нарушений ПДД «Призма-Н». Технические условия.
| Зарегистрировано поверок | 44 |
| Поверителей | 1 |
| Актуальность данных | 16.09.2024 |
