Термометры инфракрасные CEM DT-8806, 86724-22

Назначение

Термометры инфракрасные CEM DT-8806 (далее по тексту - термометры) предназначены для бесконтактных измерений температуры лобной части тела человека и поверхностей твердых тел по их собственному тепловому излучению.

Описание

Принцип действия термометров состоит в преобразовании в электрический сигнал тепловой энергии инфракрасного излучения поверхности лобной части тела человека или твердых тел. Электрический сигнал подвергается усилению, аналогоцифровому преобразованию и отображению в цифровом виде на экране жидкокристаллического дисплея.

Термометры инфракрасные CEM DT-8806 изготовлены в пластиковом корпусе, на тыльной стороне расположен инфракрасный датчик и кнопка в виде курка для проведения измерения температуры, а также включения термометра.

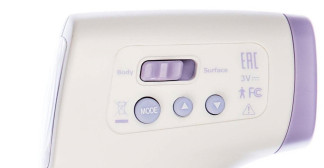

На лицевой стороне термометров расположен жидкокристаллический дисплей. На боковой поверхности расположены кнопки управления:

- для изменения настроек термометра «MODE»;

- переключатель режимов измерения («Body» или «Surface»);

- кнопки «Вверх» и «Вниз» для отображения данных о последних измерениях температуры, а также для изменения настроек.

В термометрах предусмотрены 2 рабочих режима:

- «Surface» (для измерений температуры поверхности различных предметов);

- «Body» (для измерений температуры тела человека).

Термометры инфракрасные CEM DT-8806 изготавливаются в двух моделях (CEM DT-8806S и CEM DT-8806H), различающихся по конструктивному исполнению и по техническим характеристикам.

В термометрах имеется звуковая сигнализация включения, завершения измерения температуры и превышения порогового значения температуры, а также режим автоматического отключения после окончания измерения. Питание термометров осуществляется при помощи 2-х сменных элементов питания типа «АА» (для модели CEM DT-8806H) и «ААА» (для модели CEM DT-8806S).

Фотографии общего вида термометров приведены на рисунке 1. Цветовая гамма корпуса термометров может быть изменена по решению Изготовителя в одностороннем порядке.

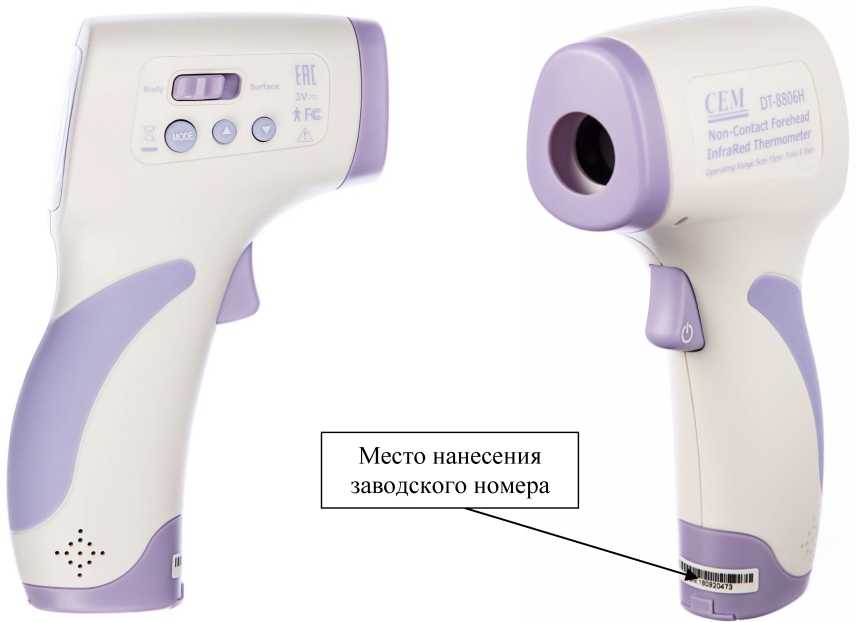

Рисунок 1 - Общий вид термометров инфракрасных CEM DT-8806

Пломбирование термометров не предусмотрено. Для термометров инфракрасных CEM DT-8806 заводской номер наносится в виде наклейки на рукоятке термометра. Конструкция средства измерений не предусматривает нанесение знака поверки на средство измерений.

Программное обеспечение

Термометры инфракрасные CEM DT-8806 имеют встроенное программное обеспечение, которое используется для преобразования и обработки информации, полученной в процессе проведения измерения, загружаемое в термометр на предприятии-изготовителе во время производственного цикла.

Структура встроенного ПО исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Идентификационные данные программного обеспечения - отсутствуют.

В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».

Технические характеристики

Метрологические и основные технические характеристики термометров инфракрасных CEM DT-8806 приведены в таблицах 1-2.

Таблица 1 - Метрологические характеристики термометров

Таблица 2 - Основные технические характеристики термометров

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом или методом штемпелевания.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «10» Руководства по эксплуатации.

Нормативные документы

ГОСТ 28243-96 Пирометры. Общие технические требования;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерения температуры;

Стандарт предприятия на термометры инфракрасные CEM DT-8806.
