| Номер в госреестре | 86725-22 |
| Наименование СИ | Счетчик газа турбинный |
| Обозначение типа СИ | ТМЕ400 |
| Изготовитель | RMG Messtechnik GmbH, Германия |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Счетчик газа турбинный ТМЕ400 (далее по тексту - счетчик) предназначен для измерений и преобразований объемного расхода объема неагрессивных и горючих газов.
К данному типу средства измерений относится счетчик газа турбинный ТМЕ модификации TME4OO-VC с серийным номером 814858.
Принцип действия счетчика основан на взаимодействии крыльчатки первичного преобразователя (далее по тексту - ПП) с движущимся по нему потоком газа. С помощью крыльчатки осевая скорость потока газа преобразуется в угловую скорость вращения. Скорость вращения крыльчатки пропорциональна объемному расходу газа, а число оборотов крыльчатки - объему газа, прошедшему через ПП.
Конструктивно счетчик состоит из ПП, термометра сопротивления платинового типа Pt100, датчика абсолютного давления и измерительного блока (далее по тексту - ИБ).
ПП представляет собой корпус, в проточной части которого установлена аксиальная турбинка, свободно вращающаяся в подшипниках корпуса под действием проходящего потока среды (газа). Во внешней части корпуса находится электромагнитная катушка с магнитным сердечником, двухпроводной преобразователь частоты вращения в пропорциональную частоту переменного напряжения. Вычислитель расхода представляет собой микропроцессорный преобразователь, предназначенный для усиления и преобразования сигнала ПП, для дальнейшего преобразования по каналам связи: аналоговым и(или) цифровым.
Серийный номер счетчика в виде цифрового кода, состоящий из арабских цифр, нанесен на информационную этикетку типографским методом.
Знак поверки счетчика наносится на свидетельство о поверке в соответствии с действующим Порядком проведения поверки, а также в виде оттиска клейма поверителя в виде пломбы.

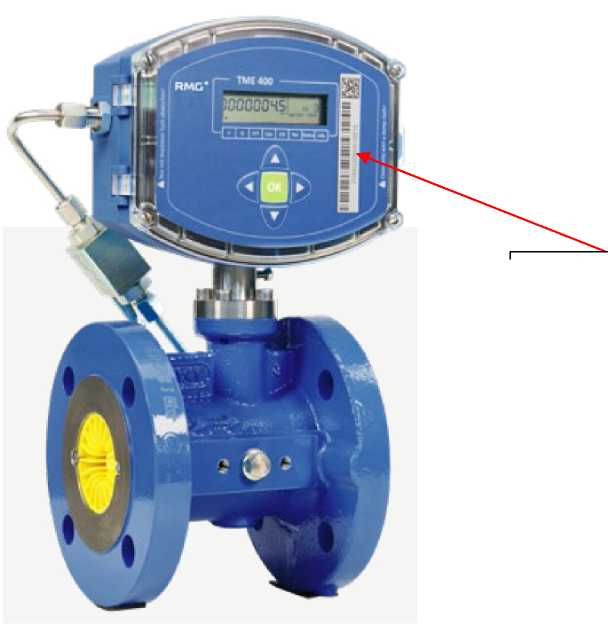

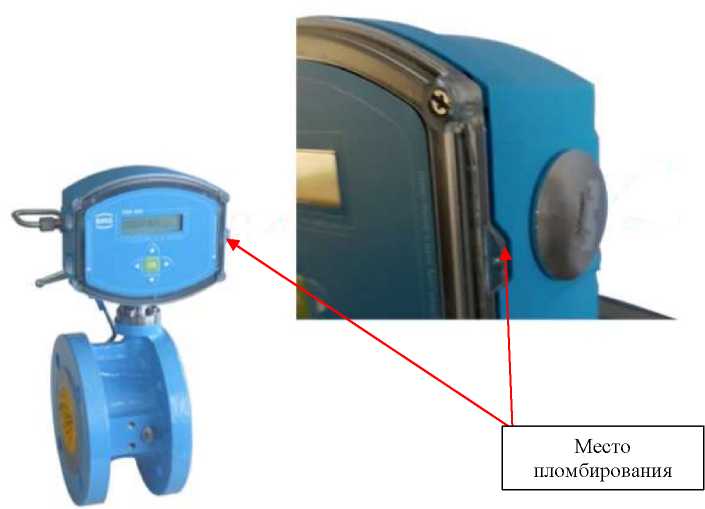

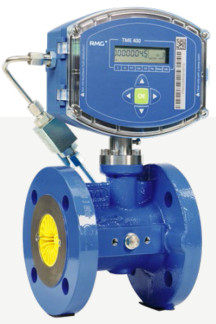

Общий вид счетчика, место пломбирования и место нанесения серийного номера представлены на рисунке 1.
Место нанесения серийного номера
Рисунок 1 - Общий вид счетчика с указанием мест нанесения серийного номера и пломбирования.
Счетчик имеет встроенное программное обеспечение (далее - ПО), предназначенное для обработки измерительной информации, индикации результатов измерений, формирования выходных сигналов, настройки и проведения диагностики.
Метрологические характеристики нормированы с учетом влияния ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | RMGViewTME |
| Номер версии (идентификационный номер) ПО | no Pro9 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | no Pro9 |
| Алгоритм вычисления цифрового идентификатора ПО | ACCESS E |
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и основные технические характеристики счетчика приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений объемного расхода и объема газа, м3/ч | от 100 до 1600 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа по аналоговому каналу, % | ±2,5 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема газа по цифровым каналам, %, в диапазонах значений: - от 100 до 320 м3/ч включ. - св. 320 до 1600 м3/ч | ±2,0 ±1,0 |
| Диапазон измерений абсолютного давления, МПа | от 0,08 до 0,6 |
| Пределы допускаемого относительной погрешности измерений давления, % | ±0,25 |
| Диапазон измерений температуры, °С | от -20 до +55 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр условного прохода (Ду), мм | 150 |
| Выходные сигналы (каналы): - аналоговые (в виде силы постоянного тока), мА | от 0 до 20 от 4 до 20 |
| - цифровые | RS485 |
| на дисплее ИБ | |
| Рабочие условия измерений: - температура окружающего воздуха, °С | от -20 до +80 |
| - атмосферное давление, кПа | от 84,0 до 106,7 |
| - относительная влажность окружающего воздуха, %, не более | 90 |
| Габаритные размеры, мм, не более: | |
| - длина | 175 |
| - ширина | 325 |
| - высота | 330 |
| Масса, кг, не более: | 40 |
наносится на титульный руководства по эксплуатации типографским способом
Таблица 4 - Комплектность счетчика
| Наименование | Обозначение | Количество |
| Счетчик газа турбинный | ТМЕ400 | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе 4 «Работа» руководства по эксплуатации
Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Приказ Росстандарта от 6 декабря 2019 г. № 2900 «Об утверждении государственной поверочной схемы для средств измерения абсолютного давления в диапазоне 1-10-1-1-107 Па».
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 06.12.2024 |
