| Номер в госреестре | 86726-22 |
| Наименование СИ | Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), Московская обл., Сергиево-Посадский городской округ, г. Пересвет |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102 (далее - каналы или ПАРК) предназначены для измерений силы и напряжения постоянного электрического тока, электрического сопротивления постоянному току, относительного сопротивления
ПАРК представляет собой совокупность каналов измерений относительного сопротивления потенциометрических датчиков давлений, каналов измерений электрического сопротивления постоянному току, каналов измерений силы и напряжения постоянного электрического тока от стендовых преобразователей.
Принцип действия каналов измерительных (ИК) ПАРК основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП) и стендовых преобразователей, в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования (АЧП), с последующим преобразованием с помощью быстродействующего 32 разрядного аналого-цифрового преобразования (АЦП) в цифровой код с обработкой полученной информации и выдачей сигналов для формирования управляющего воздействия ПАРК.
ПАРК осуществляет регистрацию, отображение и хранение измеренной информации с помощью персональных ЭВМ.
В состав ИК ПАРК входят следующие компоненты:
- аналого-частотные преобразователи АЧП4-01.Ех, АЧП2-07.Ех, АЧП2-08.Ех, АЧП2-02.Ех, АЧП5-15.Ех, АЧП2-11.Ех, АЧП3.М-01, АЧП5-03.Ех, АЧП3-04.Ех, АЧП2-06.Ех предназначенные для преобразований аналоговых сигналов в частотные сигналы;
- модули распределения сигналов типа МРС1, предназначенные для размножения частотных сигналов;
- адаптеры SW-МСКЧ, предназначенные для преобразования частотных сигналов в цифровой код;
- сетевые индустриальные контроллеры СИКОН-М1, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
Заводской номер в виде цифрового обозначения, который однозначно идентифицирует ПАРК, указывается в формуляре. Нанесение знака поверки на корпуса приборных стоек ИС-102 не предусмотрено.
Максимальное количество ИК ПАРК с учетом возможности использования резервных каналов - 88. Полный перечень ИК ПАРК приводится в формуляре.

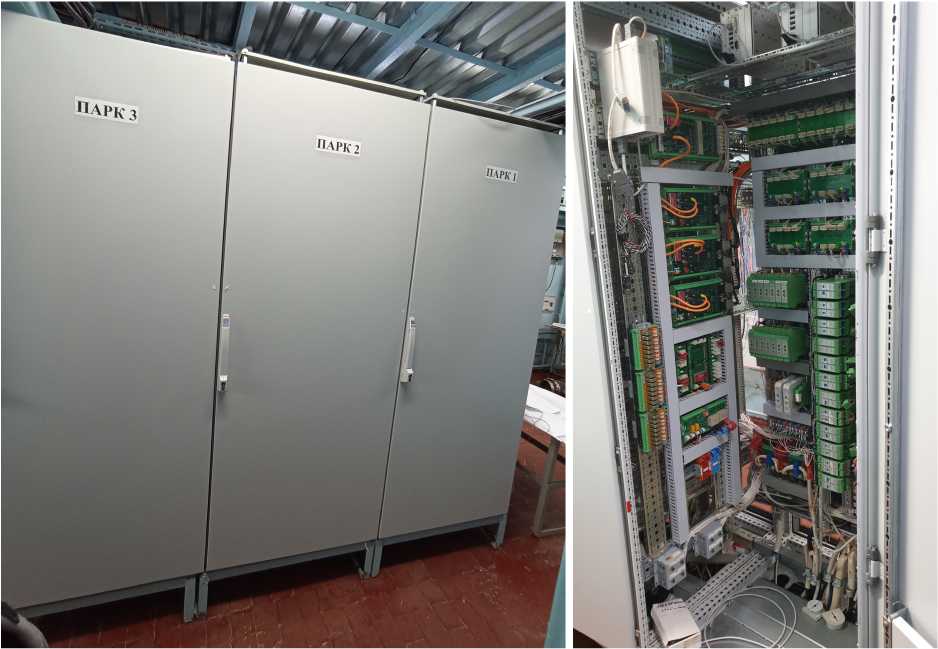

Общий вид приборных стоек ПАРК представлен на рисунке 1.
Рисунок 1 - Общий вид приборных стоек ПАРК
Пломбирование не предусмотрено.
Программное обеспечение (ПО) ПО ПАРК, предназначенное для реализации функций ИК ПАРК и состоит из следующих компонентов:
- программа подготовки исходных данных;
- программа пульта оператора ПАРК;
- программа пульта контроля и управления;
- программа «Инженерный пульт»;
- программа экспресс-обработки результатов испытания;
- динамически загружаемая библиотека «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
Программа пульта оператора ПАРК предназначена для управления элементами автоматики стенда, визуального представления информации, полученной от датчиков и исполнительных элементов ПАРК в режиме реального времени, необходимой оператору.
Программа пульта контроля и управления предназначена для управления дискретными элементами автоматики стенда, разработки и отладки алгоритмов регулирования и контроля, алгоритмов имитации объекта управления.
Программа «Инженерный пульт» предназначена для просмотра и анализа состояния каналов ПАРК в режиме реального времени.
Программа экспресс-обработки результатов испытаний обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов ПАРК.
К метрологически значимой части ПО относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Для защиты приборных стоек ПАРК, с установленными в них компонентами, предусмотрено закрытие дверей стоек с оборудованием на ключ, сами стойки находятся в защищенном помещении (бункере).
Уровень защита ПО от непреднамеренных и преднамеренных изменений «среднему» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 10.70076.9-01 |
| Номер версии (идентификационный номер ПО) | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32(IEEE 1059-1993) |
Метрологические и технические характеристики ПАРК приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики ПАРК
| Измеряемая величина | Диапазоны измерений | Состав ИК | Характеристики погрешностей в рабочих условиях |
| Сила постоянного тока | от 4 до 20 мА | АЧП4-01.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% |
| от 0 до 5 мА | АЧП2-07.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% | |
| от 0 до 20 мА | АЧП2-08.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% | |
| АЧП2-02.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% |
Продолжение таблицы 2
| Измеряемая величина | Диапазоны измерений | Состав ИК | Характеристики погрешностей в рабочих условиях |
| Напряжение постоянного тока | от -10 до +70 мВ | АЧП5-15.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% |
| от 0 до 5 В | АЧП2-11.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% | |
| от 0 до 30 В | АЧП3.М-01 -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% | |
| Электрическое сопротивление | от 0 до 150 Ом | АЧП5-03.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% |
| АЧП3-04.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% | ||
| Относительное сопротивление потенциометрических датчиков 1 | от 5 до 100% | АЧП2-06.Ех -> МРС1 -> SW-МСКЧ -> СИКОН-М1 | Д = ±0,20% |
| Примечания: Используемые обозначения: Л - пределы допускаемых абсолютных погрешностей в условиях эксплуатации; Y - пределы допускаемых приведенных к диапазону измерений погрешностей в рабочих условиях; 1 - Относительное сопротивление - отношение выходного сопротивления потенциометрического датчика к полному его сопротивлению, выраженное в процентах | |||
Таблица 3 - Технические характеристики ПАРК
| Наименование параметра | Значение |
| Напряжение питающей сети переменного тока, В | от 207 до 253 |
| Частота переменного напряжения питающей сети, Гц | от 49 до 51 |
| Напряжение питающей сети постоянного тока, В | от 24 до 34 |
| Рабочие условия применения: | |
| Температура окружающей среды, °С | от +5 до +35 |
| Относительная влажность окружающего воздуха без конденсации, % | до 80 |
| Атмосферное давление, кПа | от 84,0 до 106,0 |
наносится на титульный лист руководства по эксплуатации 10.2.70097.00.00 РЭ «Подсистема автоматического регулирования и контроля (ПАРК) стендовых систем. Руководство по эксплуатации» типографским способом.
Таблица 4 - Комплектность поставки
| Наименование | Обозначение | Количество, шт. |
| Каналы измерительные (электрическая часть) подсистемы автоматического регулирования и контроля стендовых систем (ПАРК) ИС-102 | ПАРК | 1 |
| Руководство по эксплуатации | 10.2.70097.00.00 РЭ | 1 |
| Формуляр | 10.2.70097.00.00 ФО | 1 |
представлены в разделе 2.3 руководства по эксплуатации.
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от Р10’16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
