| Номер в госреестре | 86727-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | TG 145 |
| Изготовитель | Закрытое акционерное общество "АББ УЭТМ" (ЗАО "АББ УЭТМ"), г. Екатеринбург |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока TG 145 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока имеют опорную конструкцию и состоят из металлического основания, изоляционной покрышки и головной части, в которой расположены магнитопроводы, первичная и вторичные обмотки.
Первичная обмотка выполнена в виде токоведущих шин, проходящих сквозь тороидальные магнитопроводы с вторичными обмотками. Вторичные обмотки равномерно распределены по сердечникам магнитопроводов. Выводы вторичных обмоток пропущены через опорную трубу и подключены к контактной коробке, закрепленной на раме основания трансформаторов тока. Контактная коробка закрывается съемной крышкой, которая пломбируется для защиты от несанкционированного доступа. Высоковольтная изоляция внутри трансформаторов тока обеспечивается за счет элегазовой смеси. Трансформаторы тока предназначены для наружной установки. Рабочее положение в пространстве - вертикальное.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока модификации TG 145 У1 зав. № 00465, 00466, 00467, 01700, 00760, 00761, 00762, 00763, 00764, 00777, 00778, 00779 и модификации TG 145 ХЛ1 зав. № 01638, 01639, 01640, 01644, 01645, 01646.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

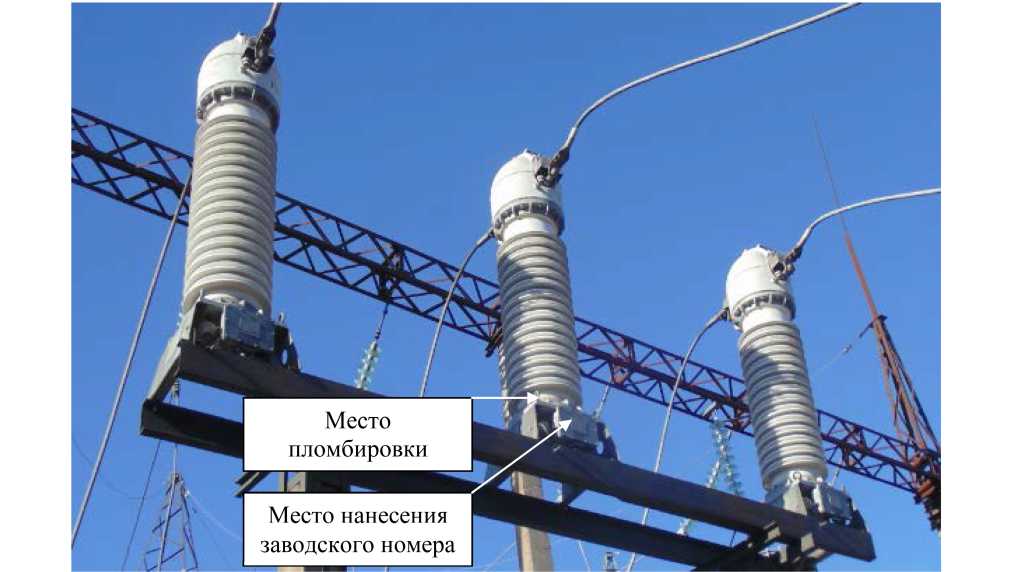

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
Таблица 1.1 - Метрологические характеристики трансформаторов тока TG 145 У1
| Наименование характеристики | Значение для заводских номеров | ||
| 00465, 00466, 00467 | 01700 | 00760,00761,00762, 00763, 00764,00777, 00778, 00779 | |
| Номинальное напряжение, кВ | 110 | 110 | 110 |
| Номинальный первичный ток Iihom, А | 750 | 750 | 750 |
| Номинальный вторичный ток Ином, А | 1 | 1 | 1 |
| Номинальная частота Гном, Гц | 50 | 50 | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,2 | 0,2S | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 30 | 30 | 20 |
Таблица 1.2 - Метрологические характеристики трансформаторов тока TG 145 ХЛ1
| Наименование характеристики | Значение для заводских номеров |
| 01638, 01639, 01640, 01644, 01645, 01646 | |
| Номинальное напряжение, кВ | 110 |
| Номинальный первичный ток 11ном, А | 600 |
| Номинальный вторичный ток Ином, А | 5 |
| Номинальная частота Гном, Гц | 50 |
| Класс точности вторичной обмотки по ГОСТ 7746 для измерений и учета | 0,5S |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 30 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С для модификации TG 145 У1 для модификаций TG 145 ХЛ1 | от -45 до +40 от -60 до +40 |
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | TG 145 | 1 шт. |
| Паспорт | TG 145 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 36 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
