Трансформаторы напряжения CPB 123, 86728-22

Назначение

Трансформаторы напряжения CPB 123 (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Трансформаторы напряжения состоят из емкостного делителя напряжения и электромагнитного устройства. Емкостный делитель состоит из конденсаторов с изоляцией на основе электротехнической бумаги и полипропиленовой пленки, пропитанных синтетическим маслом и помещенных в фарфоровые покрышки. К выходу делителя подключено электромагнитное устройство, состоящее из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора, имеющего секционированную первичную обмотку для подгонки коэффициента трансформации и вторичные обмотки. Первичная и вторичные обмотки трансформатора разделены электростатическим экраном и помещены в герметичный алюминиевый бак, заполненный минеральным маслом. Бак электромагнитного устройства служит основанием для монтажа емкостного делителя. На боковой части бака находится коробка вторичных выводов, крышка которой пломбируется для предотвращения несанкционированного доступа.

Принцип действия трансформаторов напряжения основан на делении высокого напряжения переменного тока с помощью емкостного делителя. Трансформаторы напряжения относятся к классу масштабных измерительных преобразователей электрических величин.

К трансформаторам напряжения данного типа относятся трансформаторы напряжения CPB 123 зав. № 8703994, 8703995, 8703997, 8703999, 8704000, 8704003, 8726011, 8726012, 8726013, 8726014, 8726015, 8726016, 8728953, 8728954, 8728955, 1HSE 8703996, 1HSE 8703998, 1HSE 8704002, 1HSE 8776704, 1HSE 8776705, 1HSE 8776706, 1HSE 8776707, 1HSE 8776708, 1HSE 8776709.

Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо цифро-буквенного обозначения.

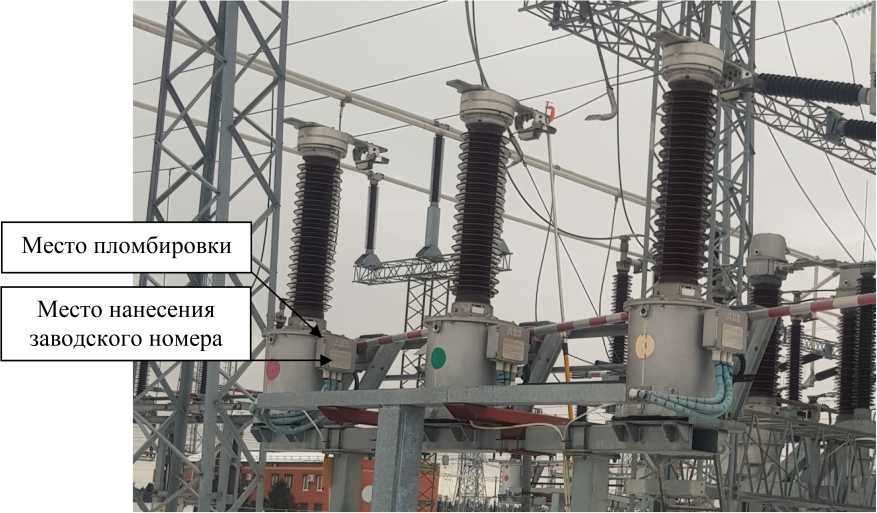

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.

места нанесения заводского номера

Рисунок 1. Общий вид средства измерений с указанием места пломбировки,

Технические характеристики

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики

Знак утверждения типа

на титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.

Комплектность

Таблица 3 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Общие сведения» паспорта трансформатора напряжения.

Нормативные документы

Приказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
