| Номер в госреестре | 86729-22 |
| Наименование СИ | Машины силовоспроизводящие гидравлические |
| Обозначение типа СИ | МС |
| Изготовитель | Общество с ограниченной ответственностью "НПО "МегаТонн Электронные Динамометры" (ООО "НПО "МЭД"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

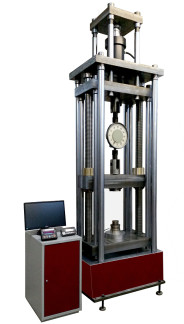

Машины силовоспроизводящие гидравлические МС (далее - машины) предназначены для измерений силы растяжения и сжатия, а также для воспроизведения и передачи единицы силы, в качестве рабочих эталонов единицы силы 1 разряда, в соответствии с Государственной поверочной схемой для средств измерений силы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 № 2498 и в качестве заимствованных эталонов в соответствии с Государственной поверочной схемой для средств измерений массы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 04.07.2022 № 1622.
Принцип действия основан на преобразовании тензорезисторным датчиком заданной машиной силы, приложенной к средству измерений, в нормированный электрический сигнал, изменяющийся пропорционально этой силе, а также путем ручного нагружения мерами силы тяжести известного значения, для машин с обозначением модификации 2.
Конструктивно машина состоит из основания, силозадающего гидроцилиндра, реверсной рамки, системы регулирования зон сжатия/растяжения и систем контроля и управления.
Машина скомпонована таким образом, что основание с установленным на нем силозадающим гидроцилиндром, тензорезисторным датчиком, реверсной рамкой и испытуемый прибор, соединены в единую силовую цепь. Все элементы находятся под одинаковой нагрузкой, передаваемой силозадающим гидроцилиндром. Для поддержания, с необходимой точностью, заданного значения воспроизводимой силы в машине применяется гидравлическая станция с двумя насосами и интеллектуальная система управления с обратной связью. Гидравлическая станция и система управления устанавливается в тумбе стола оператора.
Для обеспечения регулируемых зон сжатия/растяжения в машине используется система грузоприемной рамки и подвижной траверсной площадки. Перемещение траверсы обеспечивается использованием трапецеидальных ходовых винтов, редукторов и зубчатых ремней. К редукторам присоединен электрический мотор, который обеспечивает перемещение траверсы в обоих направлениях.
Система контроля и управления представляет собой программный комплекс, состоящий из программируемого логического контроллера (ПЛК), тензорезисторного датчика, блока аналогово-цифрового преобразователя (АЦП), персонального компьютера с программой управления машиной.
ПЛК обеспечивает управление этапами нагружения/разгружения в ручном и автоматическом режимах. Для передачи команд в контроллер используется программа управления машиной, установленная на персональный компьютер.
Лист № 2
Всего листов 8
Машины могут иметь комплект мер силы тяжести для расширения диапазона измерений силы (обозначение 2).
Модификации машин отличаются наибольшим и наименьшим пределами измерений силы, габаритными размерами и массой.
Машины имеют обозначение МС-АХ-В, где
А - верхний предел измерений силы, кН;
X - вид измеряемой силы (Р - растяжение, С - сжатие, У - универсальные);
В - модификация силовоспроизводящей машины (1 - без комплекта мер силы тяжести ручного нагружения, 2 - с комплектом мер силы тяжести ручного нагружения).
Пломбирование машин не предусмотрено.
В машинах предусмотрена защита от несанкционированного изменения установленных регулировок (регулировки чувствительности (юстировки)) при помощи программного не сбрасываемого счетчика, показания которого меняются автоматически при каждой юстировке.
Маркировка наносится на основании машины и на корпус шкафа управления методом наклейки шильд, на которых нанесено:
- наименование;
- модификация машины;
- наименование предприятия-изготовителя;
- заводской номер, состоящий из трех цифр;
- дата производства;
- знак утверждения типа.
Знак поверки на машины не наносится.

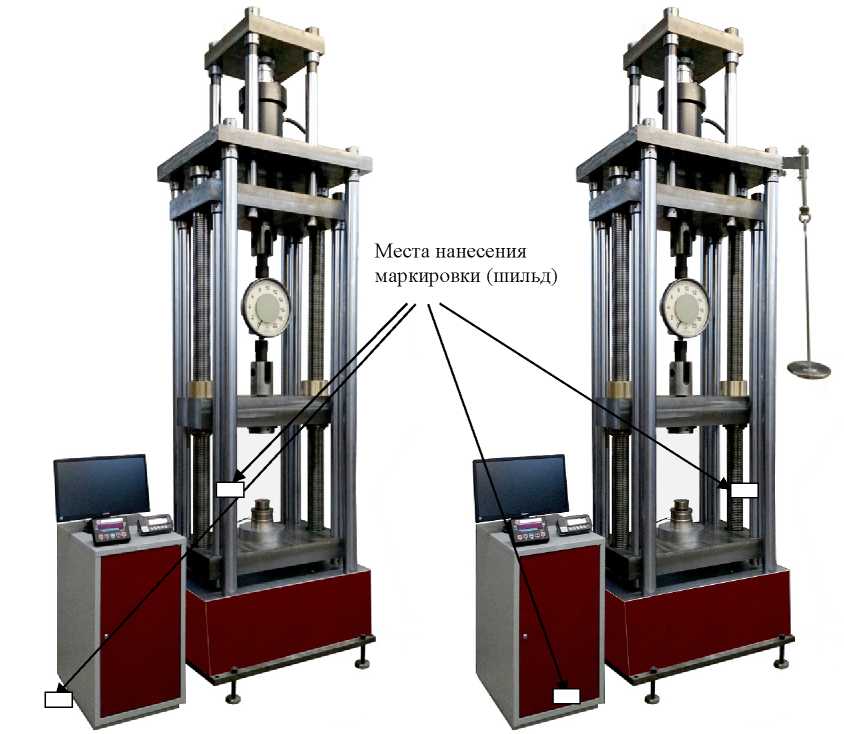

Рисунок 1 - Общий вид машин с указанием мест нанесения знака утверждения типа и заводского номера
| МС-50У-2 | МАШИНА СИЛОВОСПРОИЗВОДЯЩАЯ ГИДРАВЛИЧЕСКАЯ |
| Диапазон 1-50кН | Март 2021 |
| Класс точности 0в02 | Зав. №_123. |
| ООО «НПО «мэд» | |
Рисунок 2 -Маркировка машин
В машинах применяется установленное на ПК автономное программное обеспечение. Программное обеспечение реализует следующие функции: сбор, передачу, обработку, хранение и представление измерительной информации, а также управление работой машины.
Идентификация программы: для проверки и идентификации номера версии необходимо выбрать в главном меню программы вкладку «Справка», затем, «Версия ПО». Отобразится версия и идентификационные признаки ПО (Рисунок 3).

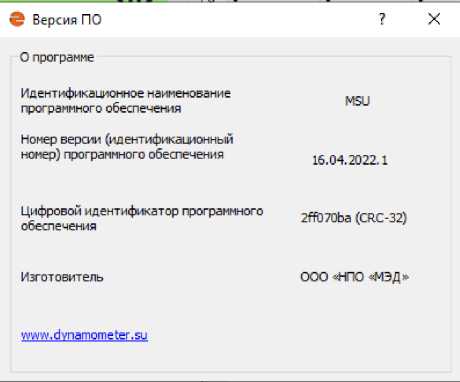

Рисунок 3 - Окно с наименованием и номером версии программы.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует высокому уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики учтено при нормировании метрологических характеристик.
Таблица 1- Идентификационные данные (признаки) программного обеспечения
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование программного обеспечения | MSU |
| Номер версии (идентификационный номер) программного обеспечения* | 16.04.2022.1 |
| Цифровой идентификатор программного обеспечения | 2ff070ba (CRC-32) |
| * Номер версии программного обеспечения должен быть не ниже указанного | |
| Цифровой идентификатор программного обеспечения приведен для указанной в таблице версии ПО | |
Таблица 2 - Метрологические характеристики в соответствии с Государственной поверочной схемой для средств измерений силы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 22.10.2019 № .2498______________________________
| Обозначение машины | Дискретность, кН | Диапазон измерений силы, кН | Пределы допускаемой относительной погрешности измерений силы, % |
| МС-50Х-2 | - | от 0,001 до 1,0 включ. | ±0,01 |
| 0,0001 | от 1 до 10 включ. | ±0,02 | |
| 0,0001 | от 2 до 20 включ. | ||
| 0,0001 | от 5 до 50 включ. | ||
| МС-50Х-1 | 0,0001 | от 1 до 10 включ. | |
| 0,0001 | от 2 до 20 включ. | ||
| 0,0001 | от 5 до 50 включ. | ||
| МС-100Х-2 | - | от 0,001 до 2,0 включ. | ±0,01 |
| 0,0001 | от 2 до 20 включ. | ±0,02 | |
| 0,0001 | от 5 до 50 включ. | ||
| 0,0001 | от 10 до 100 включ. | ||
| МС-100Х-1 | 0,0001 | от 2 до 20 включ. | |
| 0,0001 | от 5 до 50 включ. | ||
| 0,0001 | от 10 до 100 включ. | ||
| МС-200Х-1 | 0,0001 | от 5 до 50 включ. | |
| 0,0001 | от 10 до 100 включ. | ||
| 0,001 | от 20 до 200 включ. | ||
| МС-300Х-1 | 0,001 | от 5 до 50 включ. | ±0,02 |
| 0,001 | от 10 до 100 включ. | ||
| 0,001 | от 30 до 300 включ. | ||
| МС-500Х-1 | 0,001 | от 10 до 100 включ. | |
| 0,001 | от 20 до 200 включ. | ||
| 0,001 | от 50 до 500 включ. | ||
| МС-1000Х-1 | 0,001 | от 20 до 200 включ. | |
| 0,001 | от 50 до 500 включ. | ||
| 0,001 | от 100 до 1000 включ. |
Таблица 3 - Метрологические характеристики в соответствии с Государственной поверочной схемой для средств измерений силы при использовании в качестве заимствованных эталонов в соответствии с Государственной поверочной схемой для средств измерений массы, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии от 04.07.2022 № 1622.
| Обозначение машины | Дискретность, кН | Диапазон измерений силы, кН | Пределы допускаемой абсолютной погрешности измерений силы, Н |
| - | от 0,001 до 1,0 включ. | ±0,1 | |
| 0,0001 | от 1,0 до 2,5 включ. | ±0,5 | |
| св. 2,5 до 10,0 включ. | ±1,6 | ||
| 0,0001 | от 2 до 5 включ. | ±1,0 | |
| МС-50Х-2 | св. 5 до 20 включ. | ±3,2 | |
| от 5 до 20 включ. | ±3,2 | ||
| 0,0001 | св. 20 до 30 включ. | ±4,9 | |
| св. 30 до 40 включ. | ±6,5 | ||
| св. 40 до 50 включ. | ±9,8 |
Продолжение таблицы 3
| Обозначение машины | Дискретность, кН | Диапазон измерений силы, кН | Пределы допускаемой абсолютной погрешности измерений силы, Н |
| МС-50Х-1 | 0,0001 | от 1,0 до 2,5 включ. св. 2,5 до 10,0 включ. | ±0,5 ±1,6 |
| 0,0001 | от 2 до 5 включ. св. 5 до 20 включ. | ±1,0 ±3,2 | |
| 0,0001 | от 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. св. 40 до 50 включ. | ±3,2 ±4,9 ±6,5 ±9,8 | |
| МС-100Х-2 | - | от 0,001 до 2,0 включ. | ±0,1 |
| 0,0001 | от 2 до 5 включ. св. 5 до 20 включ. | ±1,0 ±3,2 | |
| 0,0001 | от 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. св. 40 до 50 включ. | ±3,2 ±4,9 ±6,5 ±9,8 | |
| 0,0001 | от 10 до 25 включ. св. 25 до 100 включ. | ±5,0 ±16,2 | |
| МС-100Х-1 | 0,0001 | от 2 до 5 включ. св. 5 до 20 включ. | ±1,0 ±3,2 |
| 0,0001 | от 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. св. 40 до 50 включ. | ±3,2 ±4,9 ±6,5 ±9,8 | |
| 0,0001 | от 10 до 25 включ. св. 25 до 100 включ. | ±5,0 ±16,2 | |
| МС-200Х-1 | 0,0001 | от 5 до 10 включ. св. 10 до 40 включ. св. 40 до 50 включ. | ±2,0 ±6,5 ±9,8 |
| 0,0001 | от 10 до 25 включ. св. 25 до 100 включ. | ±8,1 ±16,2 | |
| 0,001 | от 20 до 50 включ. св. 50 до 200 включ. | ±16,2 ±32,6 | |
| МС-ЗООХ-1 | 0,001 | от 5 до 10 включ. св. 10 до 40 включ. св. 40 до 50 включ. | ±2,0 ±6,5 ±9,8 |
| 0,001 | от 10 до 25 включ. св. 25 до 100 включ. | ±5,0 ±16,2 | |
| 0,001 | от 30 до 50 включ. св. 50 до 200 включ. св. 200 до 300 включ. | ±10,0 ±32,6 ±49,0 |
Продолжение таблицы 3
| Обозначение машины | Дискретность, кН | Диапазон измерений силы, кН | Пределы допускаемой абсолютной погрешности измерений силы, Н |
| МС-500Х-1 | 0,001 | от 10 до 25 включ. св. 25 до 100 включ. | ±5,0 ±16,2 |
| 0,001 | от 20 до 50 включ. св. 50 до 200 включ. | ±10,0 ±32,6 | |
| 0,001 | от 50 до 200 включ. св. 200 до 300 включ. св. 300 до 400 включ. св. 400 до 500 включ. | ±32,6 ±49,0 ±65,0 ±98,0 | |
| МС-1ОООХ-1 | 0,001 | от 20 до 50 включ. св. 50 до 200 включ. | ±10,0 ±32,6 |
| 0,001 | от 50 до 200 включ. св. 200 до 300 включ. св. 300 до 400 включ. св. 400 до 500 включ. | ±32,6 ±49,0 ±65,0 ±98,0 | |
| 0,001 | от 100 до 250 включ. св. 250 до 1000 включ. | ±50,0 ±162,0 |
Таблица 4 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 342 до 418 от 49 до 51 |
| Потребляемая мощность, кВт, не более | 4,0 |
| Условия эксплуатации: - диапазон рабочих температур, °С - относительная влажность воздуха, %, не более | от +18 до +22 80 |
| Вероятность безотказной работы за 2000 ч | 0,9 |
| Средний срок службы, лет | 10 |
Таблица 5 - Габаритные размеры машины и рабочих зон растяжения и сжатия, масса машин
| Обозначение машин | Г абаритные размеры рабочей зоны растяжения (ширина; высота), мм, не менее | Г абаритные размеры рабочей зоны сжатия (ширина; высота), мм, не менее | Г абаритные размеры машины (длина; ширина; высота), мм, не более | Масса, кг, не более |
| МС-50Х-В | 400;500 | 300; 300 | 550;700; 2500 | 900 |
| МС-100Х-В | 400; 500 | 300; 300 | 550;700; 2500 | 950 |
| МС-200Х-В | 400;500 | 300; 300 | 720; 570; 3000 | 1200 |
| МС-300Х-В | 400; 600 | 300; 300 | 800; 600; 3500 | 1500 |
| МС-500Х-В | 500;500 | 300; 300 | 1100; 1000; 4000 | 3500 |
| МС-1000Х-В | 600; 600 | 300; 300 | 1100; 1000; 4500 | 4500 |
на титульный лист руководства по эксплуатации типографским способом и на маркировочную табличку, расположенную на корпусе силовой рамы и на корпус шкафа управления в виде наклейки.
Таблица 6 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Машина силовоспроизводящая гидравлическая | МС | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в разделе «Использование машины по назначению» руководства по эксплуатации «Машины силовоспроизводящие гидравлические МС. Руководство по эксплуатации».
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ТУ 26.51.66-001-67392736-2018 Машины силовоспроизводящие гидравлические МС. Технические условия.
| Зарегистрировано поверок | 16 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
