| Номер в госреестре | 86743-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТФУМ 330А-У1 |
| Изготовитель | Открытое акционерное общество "Запорожский завод высоковольтной аппаратуры" (ОАО "ЗЗВА"), Украина |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТФУМ 330А-У1 (далее по тексту - трансформаторы тока) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Трансформаторы тока представляют собой конструкцию опорного одноступенчатого устройства, которое состоит из первичной и вторичных обмоток, помещённых в фарфоровую покрышку. Главная изоляция нанесена на вторичные обмотки. Выводы вторичных обмоток подключены к контактной коробке, закрепленной на баке трансформаторов тока. Контактная коробка закрывается съемной крышкой, которая пломбируется для защиты от несанкционированного доступа.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
К трансформаторам тока данного типа относятся трансформаторы тока ТФУМ 330А-У1 зав. № 3503, 3504, 3651.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового обозначения.

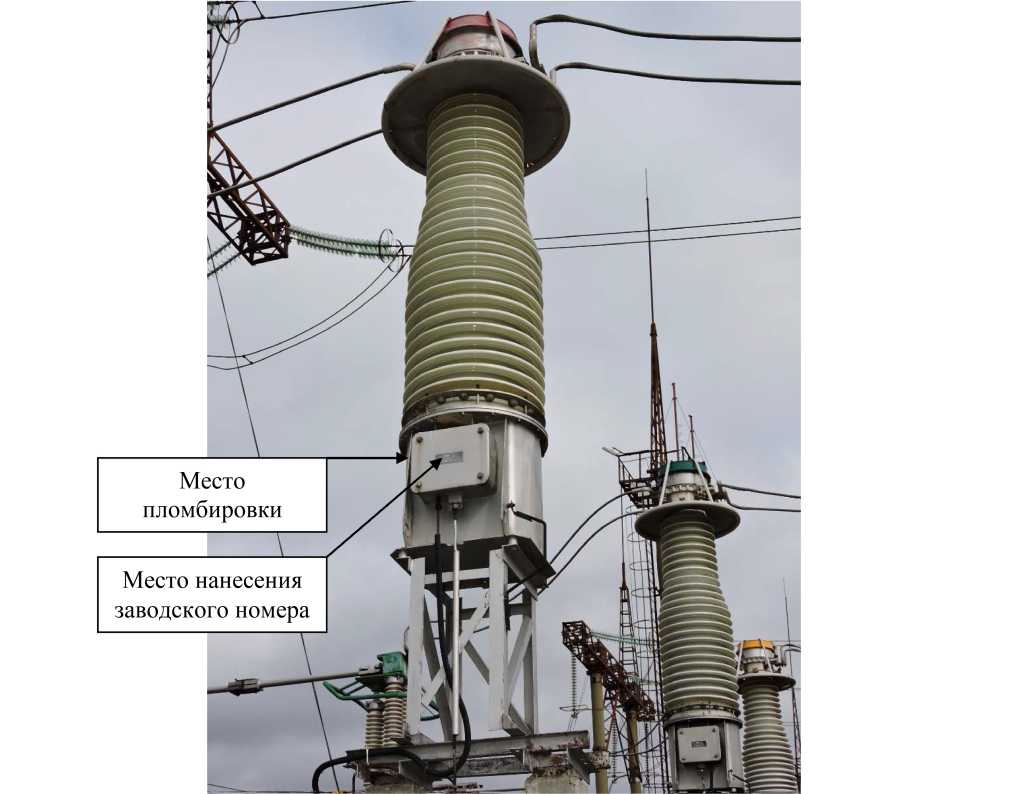

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
места нанесения заводского номера
Рисунок 1. Общий вид средства измерений с указанием места пломбировки,
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение для заводских номеров | |
| 3503,3504 | 3651 | |
| Номинальное напряжение, кВ | 330 | 330 |
| Номинальный первичный ток Iihom, А | 1000 | 2000 |
| Номинальный вторичный ток Ьном, А | 1 | 1 |
| Номинальная частота 1Ном, Гц | 50 | 50 |
| Класс точности вторичных обмоток по ГОСТ 7746 для измерений и учета | 0,2S | 0,2 |
| Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В^А | 30 | 20 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
на титульный лист паспорта трансформатора тока типографским способом. Нанесение знака утверждения типа на трансформаторы тока не предусмотрено.
аблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока | ТФУМ 330А-У1 | 1 шт. |
| Паспорт | ТФУМ 330А-У1 | 1 экз. |
приведены в разделе «Общие сведения» паспорта трансформатора тока.
Приказ Росстандарта от 27 декабря 2018 г. № 2768 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
| Зарегистрировано поверок | 4 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
