| Номер в госреестре | 86745-22 |
| Наименование СИ | Динамометры электронные тензорезисторные |
| Обозначение типа СИ | ДЭТ/1 |
| Изготовитель | Общество с ограниченной ответственностью "НПО Технотест" (ООО "НПО Технотест"), г. Санкт-Петербург |
| Год регистрации | 2022 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Динамометры электронные тензорезисторные ДЭТ/1 (далее - динамометры) предназначены для измерений статических и медленно изменяющихся сил растяжения и сжатия, а также для воспроизведения и передачи единицы силы, в качестве рабочих эталонов единицы силы 2 разряда, в соответствии с Государственной поверочной схемой для средств измерений силы.
Динамометр состоит из упругого элемента с силовводящими элементами, электронного блока, соединительного кабеля и кабеля питания.
Принцип действия динамометров заключается в том, что под действием приложенной силы происходит деформация упругого элемента, на который наклеен тензорезисторный мост. Приложенная к упругому элементу сила вызывает разбаланс тензорезисторного моста. Аналоговый электрический сигнал разбаланса моста поступает в электронный блок для аналого-цифрового преобразования, обработки и индикации результата измерений в единицах силы - Ньютонах. Питание тензорезисторного моста осуществляется с электронного блока по соединительному кабелю. Силовводящие элементы обеспечивают условия силовведения и монтажа динамометра.
Модификации динамометров отличаются видом измеряемой силы (растяжение, сжатие или универсальные), наибольшими пределами измерений, классами точности по ГОСТ Р 552232012, вариантами исполнения упругих элементов и имеют следующее обозначение
где: ДЭТ/1 - обозначение типа;
А - вид измеряемой силы (Р - растяжение, C - сжатие, У- универсальный);
Б - наибольший предел измерений (НПИ), кН (от 0,01 кН до 2000 кН);
В - вариант исполнения упругого элемента (всего 6 вариантов, см. рисунок 2);
Г - класс точности по ГОСТ Р 55223-2012 (0,5; 1; 2).

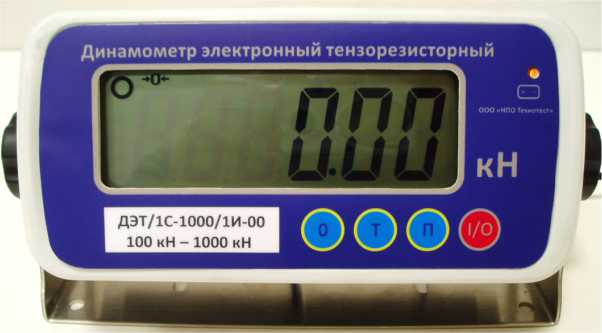

Внешний вид электронного блока представлен на рисунке 1.
Рисунок 1 - Общий вид электронного блока.

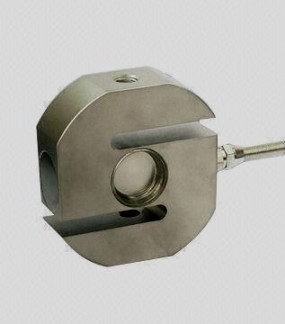

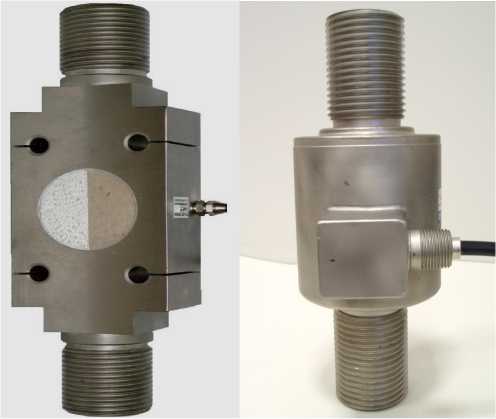

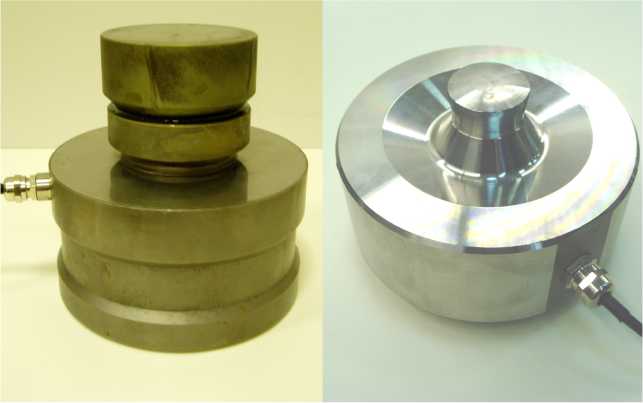

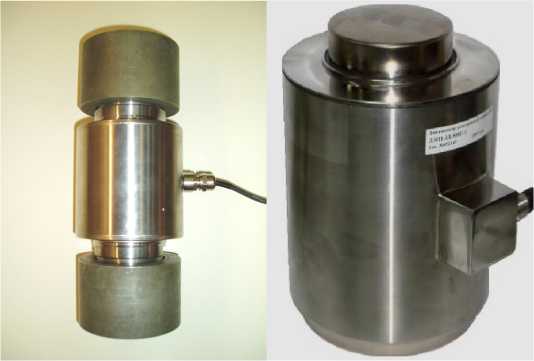

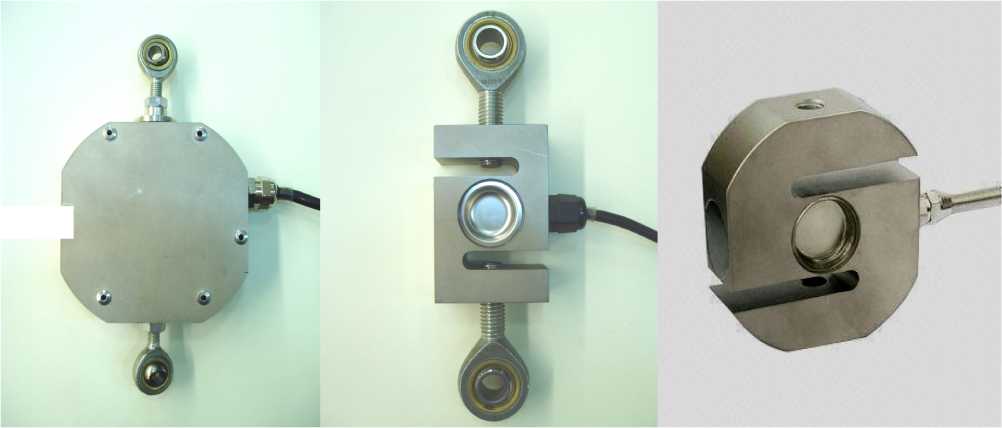

Варианты исполнения упругих элементов представлены на рисунке 2
Вариант исполнения № 1
Вариант исполнения № 2
Вариант исполнения № 3
Вариант исполнения № 4
Вариант исполнения № 5
Вариант исполнения № 6
Рисунок 2 - Варианты исполнения упругих элементов.

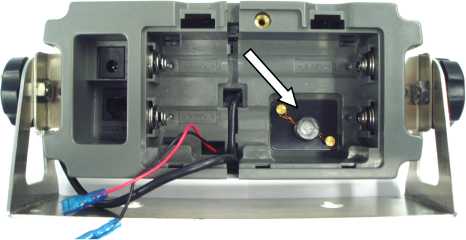

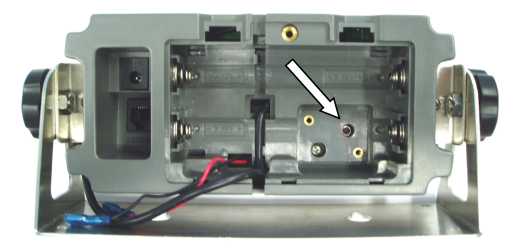

Для входа в режим установки параметров динамометра и его калибровки у электронного блока в корпусе с обратной стороны (рисунок 3а) находится клавиша (рисунок 3б). Для предотвращения несанкционированного доступа в режим изменения параметров и калибровки динамометра доступ к клавише пломбируется (рисунок 3в):
а) внешний вид обратной стороны электронного блока;
б) расположение клавиши входа в режим настройки параметров и калибровки динамометра;
в) пломбировка клавиши входа в режим настройки параметров и калибровки динамометра. Рисунок 3 - Схема пломбировки электронного блока от несанкционированного доступа в режим настройки параметров и калибровки динамометра.
Знак поверки на динамометры не наносится.
Маркировка динамометров выполнена в виде несмываемых наклеек, не подлежащих вторичному использованию после снятия, закрепленных на передней панели электронного блока (рисунок 1), на задней панели электронного блока (рисунок 4а) и на упругом элементе (рисунок 4б).
ООО «НПО Технотест», г. Санкт-Петербург Динамометр электронный тензорезисторный
ДЭТ/1С-1000/2И-0,5
НмПИ = 100 кН; НПИ = 1000 кН; d = 0,05 кН
зав. № 001, выпуск 02.2018 г.
а) маркировка динамометра, закрепленная на задней панели электронного блока
ООО «НПО Технотест»
Динамометр электронный тензорезисторный ДЭТ/1С-1000/2И-0,5
100 кН - 1000 кН; зав. № 001, 02.2018 г.
б) маркировка динамометра на упругом элементе
Рисунок 4 - Маркировка динамометра электронного тензорезисторного ДЭТ/1
Маркировка на передней панели электронного блока включает в себя:
- наименование предприятия-изготовителя;
- условное обозначение динамометра;
- диапазон измерений динамометра.
Маркировка на задней панели электронного блока включает в себя:
- наименование предприятия-изготовителя;
- обозначение динамометра;
- заводской номер динамометра в виде цифрового обозначения, состоящий из трех цифр;
- значение наименьшего предела измерения (НмПИ);
- значение наибольшего предела измерения (НПИ);
- дискретность индикации электронного блока (d);
- дата выпуска динамометра в виде цифрового обозначения, месяца и года изготовления;
- знак утверждения типа наносится в левом верхнем углу наклейки.
Маркировка на упругом элементе включает в себя:
- наименование предприятия-изготовителя;
- обозначение динамометра;
- заводской номер динамометра в виде цифрового обозначения, состоящий из трех цифр;
- диапазон измерений динамометра;
- дата выпуска динамометра в виде цифрового обозначения, месяца и года изготовления;
- знак утверждения типа наносится в левом верхнем углу наклейки.
Программное обеспечение (ПО) динамометра встроено в электронный блок и жестко привязано к электрической схеме. Программное обеспечение выполняет функции по сбору, обработке, хранению, передаче и представлению измерительной информации.
Идентификация программы: после включения на индикации электронного блока отображается номер версии ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует среднему уровню по Р 50.2.077-2014.
Влияние программного обеспечения на метрологичекские характеристики учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ДЭТ/1 |
| Номер версии (идентификационный номер) ПО* | u 220 |
| Цифровой идентификатор ПО | Не доступно |
| * Номер версии (идентификационный номер) ПО должен быть не ниже указанного в таблице. | |
Таблица 2 - Метрологические характеристики
| Модификация | Наименование характеристики / Значение |
| Пределы допускаемой относительной погрешности динамометра, % | |
| ДЭТ/1 А-Б/ВИ-0,5 | ± 0,12 |
| ДЭТ/1 А-Б/ВИ-1 | ± 0,24 |
| ДЭТ/1А-Б/ВИ-2 | ± 0,45 |
Таблица 3 - Метрологические характеристики. Наибольшие пределы измерений динамометров в кН и предельные значения составляющих погрешности, связанных с воспроизводимостью показаний b, повторяемостью показаний b' интерполяцией fc, дрейфом нуля fo, гистерезисом v и ползучестью с. ____________________________________________________________________
| Модификация | Наименование характеристики / Значение | ||||||
| Наибольший предел измерений, кН | Предельные значения, % | ||||||
| b | b' | fc | fo | v | с | ||
| ДЭТ/1А-Б/1И-0,5 ДЭТ/1А -Б/2И-0,5 ДЭТ/1А -Б/3И-0,5 ДЭТ/1А -Б/4И-0,5 ДЭТ/1А -Б/5И-0,5 | от 0,1 до 1000,0 | 0,10 | 0,05 | ± 0,05 | ± 0,025 | 0,15 | 0,05 |
| ДЭТ/1А -Б/1И-1 ДЭТ/1А -Б/2И-1 ДЭТ/1А -Б/3И-1 ДЭТ/1А -Б/4И-1 ДЭТ/1А -Б/5И-1 | от 0,1 до 2000,0 | 0,20 | 0,10 | ± 0,10 | ± 0,050 | 0,30 | 0,10 |
| ДЭТ/1А-Б/1И-2 ДЭТ/1А -Б/2И-2 ДЭТ/1А -Б/3И-2 ДЭТ/1А -Б/4И-2 ДЭТ/1А -Б/5И-2 ДЭТ/1А -Б/6И-2 | от 0,1 до 2000,0 | 0,40 | 0,20 | ± 0,20 | ± 0,10 | 0,50 | 0,20 |
Примечание: Технические и метрологические характеристики динамометров соответствуют требованиям ГОСТ Р 55223-2012 «Динамометры. Общие метрологические и технические требования».
Таблица 4 - Метрологические характеристики. Диапазоны измерений динамометров
| Модификация динамометра | Диапазон измерений, кН |
| ДЭТ/1А-0,1/ВИ-Г | от 0,01 до 0,10 |
| ДЭТ/1А-0,2/ВИ-Г | от 0,02 до 0,20 |
| ДЭТ/1А-0,5/ВИ-Г | от 0,05 до 0,50 |
| ДЭТ/1А-1/ВИ-Г | от 0,1 до 1,0 |
| ДЭТ/1А-2/ВИ-Г | от 0,2 до 2,0 |
| ДЭТ/1А-5/ВИ-Г | от 0,5 до 5,0 |
| ДЭТ/1А-10/ВИ-Г | от 1 до 10 |
| ДЭТ/1А-20/ВИ-Г | от 2 до 20 |
| ДЭТ/1А-50/ВИ-Г | от 5 до 50 |
| ДЭТ/1А-100/ВИ-Г | от 10 до 100 |
| ДЭТ/1А-200/ВИ-Г | от 20 до 200 |
| ДЭТ/1А-500/ВИ-Г | от 50 до 500 |
| ДЭТ/1А-1000/ВИ-Г | от 100 до 1000 |
| ДЭТ/1А-2000/ВИ-Г | от 200 до 2000 |
Таблица 5 - Основные технические характеристики. Максимальные габаритные размеры и масса первичного преобразователя с силовводящими элементами в зависимости от наибольшего предела измерений.
| Наибольший предел измерений динамометра, кН | Масса, кг, не более | Габаритные размеры, мм, не более | ||
| длина | ширина | высота | ||
| От 0,1 до 0,3 включ. | 2 | 110 | 110 | 180 |
| Св. 0,3 до 10,0 включ. | 3 | 120 | 120 | 200 |
| Св.10 до 50 включ. | 5 | 150 | 150 | 240 |
| Св. 50 до 200 включ. | 15 | 180 | 180 | 500 |
| Св. 200 до 1000 включ. | 60 | 320 | 320 | 700 |
| Св. 1000 до 2000 включ. | 120 | 360 | 360 | 980 |
Таблица 6 - Основные технические характеристики. Максимальные габаритные размеры и масса электронного блока.
| Масса, кг, не более | Г абаритные размеры, мм, не более | ||
| длина | ширина | высота | |
| 1 | 220 | 105 | 70 |
Таблица 7 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение переменного тока, В; - частота переменного тока, Г ц | от 187 до 242 от 49 до 51 |
| Потребляемая мощность, В • А | 0,15 |
| Условия эксплуатации: - область нормальных значений температуры окружающего воздуха, °С - область нормальных значений относительной влажности, % | от +15 до +25 от 40 до 80 |
| Средний срок службы, лет | 10 |
| Вероятность безотказной работы за 1000 часов | 0,9 |
наносится на титульный лист руководства по эксплуатации типографским способом и на несмываемую наклейку с маркировкой изготовителя, закрепленную на задней панели электронного блока, типографским способом.
Таблица 8 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Динамометр электронный тензорезисторный | ДЭТ/1 | 1 шт. |
| Руководство по эксплуатации | ДЭТ/1.001.2018.РЭ | 1 экз. |
| Методика поверки | - | 1 экз. |
«Государственная поверочная схема для средств измерений силы», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498;
ГОСТ Р 55223-2012 «Динамометры. Общие метрологические и технические требования»;
ТУ 26.51.66-001-23127602-2018 «Динамометры электронные тензорезисторные ДЭТ/1. Технические условия».
