| Номер в госреестре | 86746-22 |
| Наименование СИ | Установка трубопоршневая |
| Обозначение типа СИ | Сапфир МН-500-2,5 |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "СистемНефтеГаз" (ООО НПП "СистемНефтеГаз"), г. Октябрьский, Республика Башкортостан |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установка трубопоршневая Сапфир МН-500-2,5 (далее - ТПУ) предназначена для воспроизведения, хранения и передачи единиц объема и объемного расхода протекающей измеряемой среды (жидкости) при поверке, калибровке и градуировке преобразователей расхода (счетчиков жидкости) с электрическим импульсным выходным сигналом. ТПУ применяется в качестве рабочего эталона 2-го разряда в соответствии с приказом Федерального агентства по техническому регулированию и метрологии № 256 от 07 февраля 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
Принцип действия ТПУ заключается в повторяющемся вытеснении шаровым поршнем известного объема жидкости из калиброванного участка. Шаровый поршень совершает движение под действием потока жидкости, проходящего через калиброванный участок.
Вытесненный объем жидкости протекает через поверяемый (калибруемый, градуируемый) преобразователь расхода (счетчик жидкости), сигнал с которого подается на вход вторичной электронной аппаратуры. Накопленное за время прохождения шаровым поршнем калиброванного участка количество импульсов, генерируемых преобразователем расхода (счетчиком жидкости), пропорционально объему жидкости, прошедшему через поверяемый (калибруемый, градуируемый) преобразователь расхода (счетчик жидкости) и равного вместимости калиброванного участка ТПУ.
ТПУ состоит из следующих основных элементов: калиброванный участок, ограниченный одной парой сигнализаторов прохождения шарового поршня; тройник; расширитель; двухходовой переключающий кран-манипулятор приемно-пусковой камеры; шаровый поршень. Для измерений температуры применяются преобразователи температуры или термометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ. Для измерений давления применяются преобразователи давления или манометры, для которых предусмотрены места для установки на входном и выходном коллекторах ТПУ.
ТПУ является однонаправленной и имеет стационарное исполнение.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится ударным способом на шильд-табличку блок-бокса ТПУ.
Общий вид ТПУ приведен на рисунке 1.

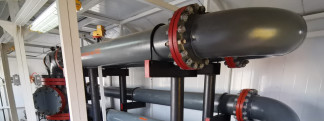

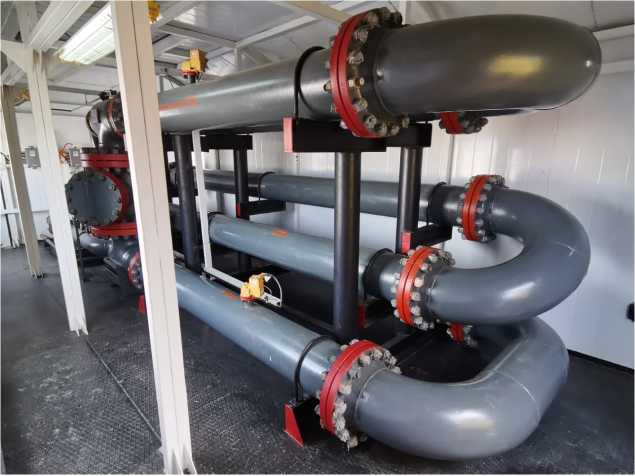

Рисунок 1 - Общий вид ТПУ
Установка пломб на ТПУ осуществляется с помощью контровочной проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы, установленные:
- на контровочной проволоке, проходящей через отверстия в двух шпильках, расположенных диаметрально на всех присоединительных фланцах калиброванного участка ТПУ (рисунок 2 (а));
- на контровочных проволоках, пропущенных через отверстия завернутых винтов крепления крышек сигнализаторов прохождения шарового поршня и двух винтов фланца крепления сигнализатора положения шарового поршня в трубопровод ТПУ (рисунок 2 (б)).
Схема установки пломб для предотвращения несанкционированного доступа и нанесения знака поверки представлены на рисунке 2.
Знак поверки наносится на пломбы, установленные в соответствии с рисунком 2.

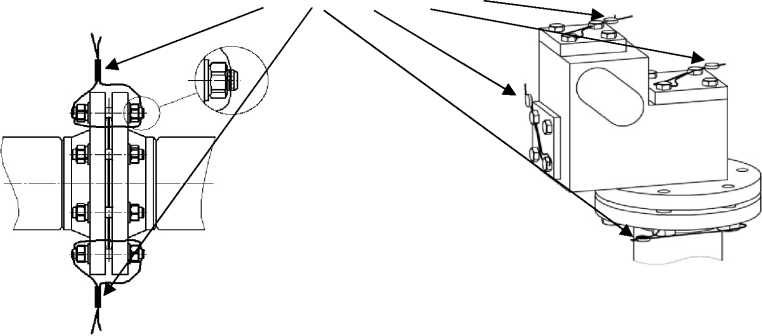

Места установки пломб
а) фланец калиброванного участка
б) сигнализатор прохождения шарового поршня
Рисунок 2 - Схема установки пломб для защиты от несанкционированного доступа, обозначение места нанесения знака поверки
Т а б л и ц а 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности при измерении вместимости калиброванного участка, % | ±0,09 |
| Рабочий диапазон расхода, м3/ч | от 40 до 500 |
| Номинальное значение вместимости калиброванного участка при температуре 20°С и избыточном давлении равном нулю, м3 | 2,2909 |
Т а б л и ц а 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Диаметр калиброванного участка, мм | 300 |
| Толщина стенок калиброванного участка, мм | 12 |
| Измеряемая среда | нефть |
| Параметры измеряемой среды: - температура, °С - давление, МПа, не более - плотность, кг/м3, не более - вязкость, мм2/с - содержание механических примесей, %, не более - содержание свободного газа, % | от +2 до +90 от 0,3 до 2,5 886 от 0,55 до 150 0,05 отсутствует |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220±22, 380±38 50±1 |
| Потребляемая мощность, кВА, не более | 0,5 |
| Г абаритные размеры, мм, не более - длина - ширина - высота | 7000 2250 2700 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность окружающего воздуха, %, не более | от -40 до +50 80 |
| Средняя наработка на отказ, ч | 3000 |
| Средний срок службы, лет | 8 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Т а б л и ц а 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка трубопоршневая, зав. №11 | Сапфир МН-500-2,5 | 1 шт. |
| Формуляр | _ | 1 экз. |
| Руководство по эксплуатации | ТПУ 00.00.000 РЭ | 1 экз. |
приведены в пункте 2.3 «Использование изделия» руководства по эксплуатации.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
