| Номер в госреестре | 86747-22 |
| Наименование СИ | Установки поверочные передвижные |
| Обозначение типа СИ | КиПР |
| Изготовитель | Общество с ограниченной ответственностью "Калибровка и поверка резервуаров" (ООО "КиПР"), Московская обл., г. Долгопрудный |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные передвижные КиПР (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единицы объёма жидкости в потоке, уровня жидкости, длины, угла и измерений температуры жидкости при градуировке, поверке и калибровке мер вместимости объёмным и геометрическим методами.
Принцип действия установок при применении объёмного метода основан на воспроизведении объёма жидкости в потоке и уровня жидкости, при помощи самовсасывающего элек-тронасосного агрегата, напорно-всасывающей магистрали подачи рабочей жидкости и измерении объёма, уровня и температуры жидкости средствами измерений при дозовой или непрерывной выдаче рабочей жидкости в меру вместимости и последующей автоматической регистрацией и обработкой результатов измерений при помощи программного обеспечения.
Объём жидкости измеряется счетчиками жидкости СЖ-ППТ в комплекте с датчиком индукционным оборотов ДИ-О-5, либо расходомером жидкости турбинным PTF 040c в комплекте с теплоэнергоконтроллером ИМ 2300. Уровень и температура жидкости измеряется системой измерительной «Струна». Результаты измерений объёма, температуры и уровня жидкости визуально считываются и автоматически регистрируются на переносном IBM-совместимом компьютере.
Принцип действия установок при применении геометрического метода основан на измерении геометрических параметров, при помощи машины координатно-измерительной мобильной FARO Laser Scanner Focus3D X130 (далее - КИМ), либо тахеометра электронного GeoMax Zipp10R 2” и рулеток измерительных с последующей регистрацией и обработкой результатов измерений при помощи программного обеспечения.
Для измерения расстояния КИМ использует технологию сдвига фазы, при которой луч лазера модулирован незатухающими волнами различной длины. Расстояние от КИМ до объекта точно определяется посредством измерения сдвига фаз волн инфракрасного света.
Конструктивно установки выполнены на шасси автомобиля.
Заводские номера установок наносятся на информационную табличку, расположенную на газоотделителе в грузовом отсеке автомобиля в формате цифрового кода. К данному типу относятся установки поверочные передвижные КиПР с номерами 01 и 02.
Общий вид установок представлен на рисунках 1 и 2.
В состав установки зав. № 1 входят:
- расходомер жидкости турбинный PTF 040c, зав. №12784 (рег. № 11735-06), теплоэнергоконтроллер ИМ 2300, зав. № АВ 838;
- система измерительная «Струна», зав. № м412 (рег. № 28116-09);
- тахеометр электронный GeoMax Zipp10R 2”, зав. № 2102107 (рег. № 52263-12);
- рулетка измерительная металлическая Р10Н2Г (рег. № 60606-15), зав. № 7404;
- рулетка измерительная металлическая Р50Н2К (рег. № 60606-15), зав. № 5648;
- термометр сопротивления из платины технический ТПТ-19 (рег. № 46155-10), зав. № 1401;
- термометр сопротивления из платины технический ТПТ-19 (рег. № 46155-10), зав. № 1402.
В состав установки зав. № 2 входят:
- счётчик жидкости СЖ-ППТ-32-6,4-ДН-0-5, зав. №059 (рег. № 59916-15), датчик индукционный оборотов ДИ-О-5, зав. № 0035 (керосин, Дт);
- счётчик жидкости СЖ-ППТ-32-6,4-ДН-0-5, зав. №060 (рег. № 59916-15), датчик индукционный оборотов ДИ-О-5, зав. № 0036 (вода);
- система измерительная «Струна», зав. № с867 (рег. № 28116-04);
- машина координатно-измерительная мобильная «FARO Laser Scanner Focus3D X130», зав. № LLS071709948 (рег. № 59654-15);
- рулетка измерительная металлическая Р20Н2Г (рег. № 60606-15), зав. № 7079;
- рулетка измерительная металлическая Р20Н2К (рег. № 60606-15), зав. № 7271;
- термометр сопротивления из платины технический ТПТ-19 (рег. № 46155-10), зав. № 1403,
- термометр сопротивления из платины технический ТПТ-19 (рег. № 46155-10), зав. № 1404.

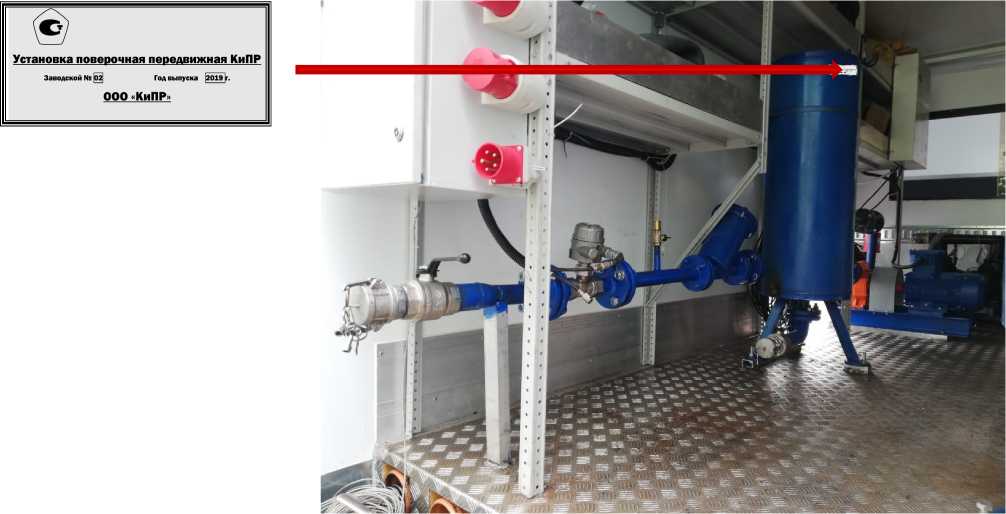

Рисунок 1 - Общий вид установки поверочной передвижной КиПР зав. №01 с указанием места нанесения знака утверждения типа и заводского номера

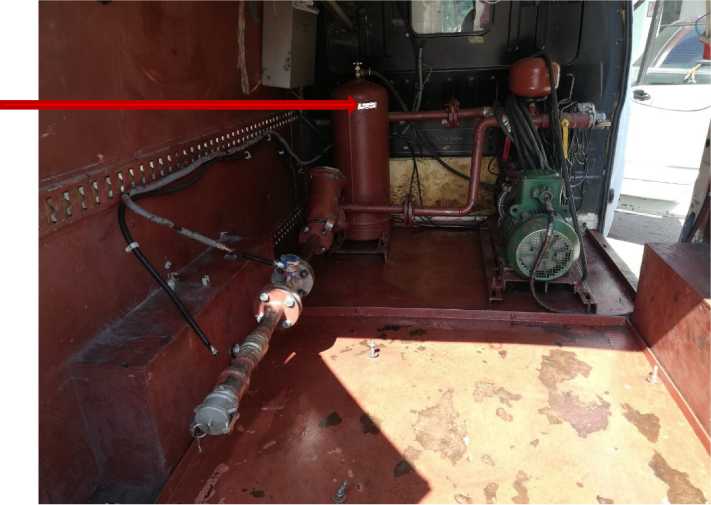

Рисунок 2 - Общий вид установки поверочной передвижной КиПР зав. №02 с указанием места нанесения знака утверждения типа и заводского номера
Кроме того в состав установок входят:
- коммуникационный модуль сбора измерительной информации;
- переносной IBM-совместимый компьютер с системой обработки измерительной информации;
- самовсасывающий электронасосный агрегат;
- газоотделитель;
- фильтр жидкости;
- барьер искрозащиты;
- шланг гибкий армированный.
Место нанесения знака поверки

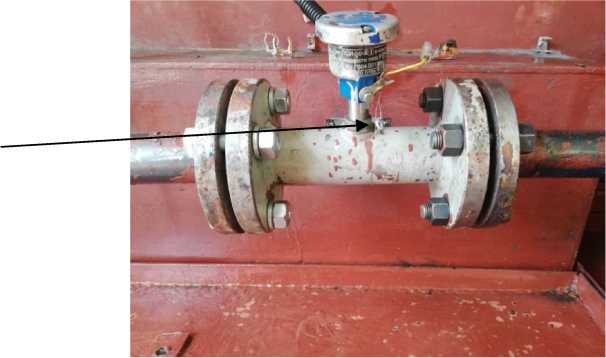

Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки установки поверочной передвижной КиПР зав. № 01
Место нанесения знака поверки

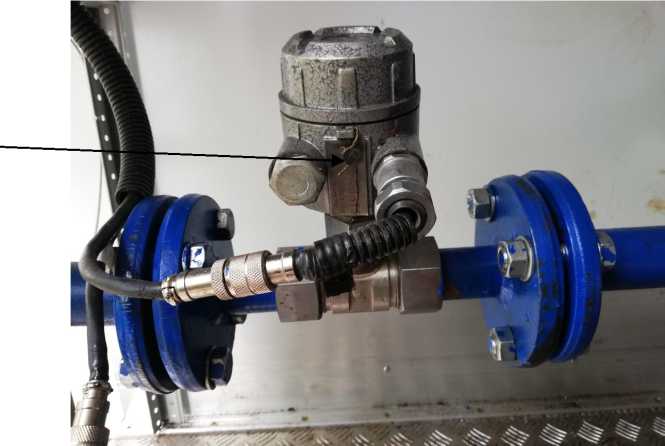

Рисунок 4 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки установки поверочной передвижной КиПР зав. № 02
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 3 и 4.

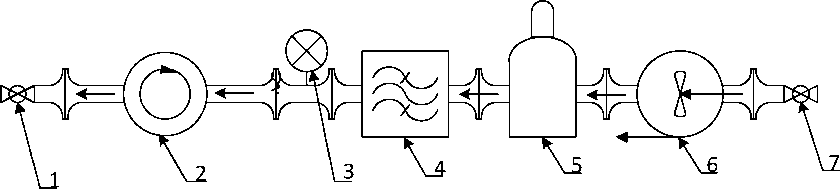

1, 7 - краны шаровые; 2 - счетчик жидкости; 3 - манометр, 4 - фильтр;
5 - газоотделитель; 6 - насосный агрегат.
Рисунок 5 - Принципиальная схема установки поверочной передвижной КиПР
Программное обеспечение (далее - ПО) установок включает ПО систем сбора и обработки измерительной информации и ПО программы расчёта градуировочных таблиц. ПО является внешним и установлено на IBM-совместимом компьютере.
Программное обеспечение разделено на метрологически значимую часть и метрологически незначимую часть. Применённые специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО и измеренных (вычисленных) данных. Метрологические характеристики установок нормированы с учётом влияния программного обеспечения.
Идентификационные данные ПО (далее - ИД ПО) установок приведены в таблицах 1, 2, 3, 4, 5, 6 и 7.
Таблица 1 - ИД ПО системы сбора измерительной информации (объёмный метод)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Зонд2006 |
| Номер версии (идентификационный номер) ПО | Не ниже 4.40.0300 |
| Цифровой идентификатор ПО | 568А32А4 |
| Алгоритм вычислении цифрового идентификатора ПО | CRC-32 |
Таблица 2 - ИД ПО системы сбора измерительной информации (геометрический метод с применением КИМ)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ScanOpD |
| Номер версии (идентификационный номер) ПО | Не ниже 5.xxx |
| Цифровой идентификатор ПО | отсутствует |
Таблица 3 - ИД ПО системы сбора измерительной информации (геометрический метод с применением тахеометра)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | GeoMax Zipp 10 |
| Номер версии (идентификационный номер) ПО | Не ниже 4.xxx |
| Цифровой идентификатор ПО | отсутствует |
Таблица 4 - ИД ПО системы обработки измерительной информации (геометрический метод)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | SCENE |
| Номер версии (идентификационный номер) ПО | Не ниже 7.xx |
| Цифровой идентификатор ПО | отсутствует |
Таблица 5 - ИД ПО программы расчёта градуировочных таблиц (объёмный метод)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | gob5b st2g wwod schet |
| Номер версии (идентификационный номер) ПО | Не ниже 5.0b |
| Цифровой идентификатор ПО | C6F59461 |
| Алгоритм вычислении цифрового идентификатора ПО | CRC-32 |
Таблица 6 - ИД ПО программы расчёта градуировочных таблиц (геометрический метод, горизонтальные резервуары)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VGS |
| Номер версии (идентификационный номер) ПО | Не ниже GOR 2 |
| Цифровой идентификатор ПО | отсутствует |
Таблица 7 - ИД ПО программы расчёта градуировочных таблиц (геометрический метод, вертикальные резервуары)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | VGS |
| Номер версии (идентификационный номер) ПО | Не ниже VER 3 |
| Цифровой идентификатор ПО | отсутствует |
Уровень защиты программного обеспечения установок от преднамеренных и непреднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 8 - Метрологические характеристики установки зав. № 1
| Наименование характеристики | Значение |
| Рабочая жидкость | Вода, светлые нефтепродукты, кроме бензина |
| Диапазон измерений уровня, мм | от 10 до 4000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±1 |
| Диапазон измерений температуры жидкости, °С | от -40 до +55 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Диапазон измерений объёмного расхода жидкости, мз/ч | от 9,0 до 15,6 |
| Пределы допускаемой относительной погрешности измерений объёма жидкости в потоке, % | ±0,15 |
| Минимальный объём при выдаче дозы жидкости, дм3 | 200 |
| Пределы допускаемой погрешности лазерного центрира, мм, не более: | ± 1,5 |
| Диапазон измерений: - углов, ... ° - расстояний, м | 0 - 360 1,5 - 160 |
| Дискретность отсчитывания измерений: - углов, минута - расстояний, мм: | 1 1 |
| Допускаемая СКП измерений углов, ..'' | 2 |
| Допускаемая СКП измерений расстояний, мм: - отражательный режим - диффузный режим на отражающую плёнку - диффузный режим | ±(2 + D-2-10-6) ±(5 + D^10’6) ±(3 + D^10’6) где D - измеряемое расстояние, мм |
| Примечание - СКП - среднеквадратическая погрешность (из регистрационного № 52263-12). | |
Таблица 9 - Метрологические характеристики установки зав. № 2
| Наименование характеристики | Значение |
| Рабочая жидкость | Вода, светлые нефтепродукты, кроме бензина |
| Диапазон измерений уровня, мм | от 10 до 4000 |
| Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±1 |
| Диапазон измерений температуры жидкости, °С | от -40 до +55 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,5 |
| Диапазон измерений объёмного расхода жидкости, м3/ч | от 9,0 до 15,6 |
| Пределы допускаемой относительной погрешности измерений объёма жидкости в потоке, % | ±0,15 |
| Минимальный объём при выдаче дозы жидкости, дм3 | 200 |
| Диапазон измерений длины при трехмерном сканировании, м - при коэффициенте отражения 90 % - при коэффициенте отражения 10 % | от 0,6 до 10 от 0,6 до 25 |
Продолжение таблицы 9
| Диапазон показаний при трехмерном сканировании, м | 0,6 до 130 |
| Пределы допускаемой абсолютной погрешности измерений длины при трёхмерном сканировании, мм | ±2 |
Таблица 10 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (без автомобиля), мм, не более: - высота - ширина - длина | 1867 2070 4000 |
| Масса, кг, не более | 500 |
| Потребляемая мощность, кВА, не более | 15 |
| Электропитание от сети переменного тока: Напряжение, В Частота, Г ц Напряжение питания постоянного тока: - от внешнего источника питания, В - от аккумуляторной батареи, В | 380±10 % 50 ± 1 19 14,4 |
| Условия эксплуатации: Температура окружающей среды при применении объёмного метода, °С Температура окружающей среды при применении геометрического метода, °С Температура рабочей жидкости, °С | от -15 до +35 от +5 до +40 от +2 до +35 |
| Кинематическая вязкость рабочей жидкости, мм2/с - при применении воды - при применении светлых нефтепродуктов Относительная влажность воздуха при плюс 35 °C и более низких температурах, без конденсации влаги, % Атмосферное давление, кПа | от 0,55 до 1,1 от 1,1 до 6,0 95 от 84 до 106,7 |
наносится на титульный лист паспорта, руководство по эксплуатации и информационную табличку методом печати.
Таблица 11 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная | КиПР | 2 шт. |
| Комплект ЗИП | - | 2 компл. |
| Паспорт | - | 2 экз. |
| Руководство по эксплуатации | - | 2 экз. |
приведены в разделе 5 (объёмный метод) и 6 (геометрический метод) руководства по эксплуатации.
Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расхода жидкости»;
Приказ Росстандарта от 30 декабря 2019 г. № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов»;
Приказ Росстандарта от 29 декабря 2018 г. № 2831 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»;
Приказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении государственной поверочной схемы для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
