| Номер в госреестре | 86758-22 |
| Наименование СИ | Измерители-регистраторы |
| Обозначение типа СИ | ИМ2300ИР |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное предприятие Интромаг" (ООО "НПП Интромаг"), г. Пермь |
| Год регистрации | 2022 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители-регистраторы ИМ2300ИР (далее - приборы) предназначены для измерений выходных сигналов измерительных преобразователей параметров измеряемой среды и последующих расчетов объемного или массового расхода, объема и массы жидкости или газа в рабочих условиях.
Принцип действия приборов основан на преобразовании с помощью микроконтроллера число-импульсного сигнала первичного измерительного преобразователя в значения объемного расхода или массы жидкости или газа с последующим отображением их на дисплее, архивации и передачи на верхний уровень по интерфейсу RS-485.
Конструктивно приборы состоят из платы микроконтроллера с установленным на ней OLED дисплеем и платы коммутации с установленными на ней источником питания и разъемами для подключения внешних устройств.
Приборы выпускаются в двух модификациях, отличающихся конструкцией корпуса:
- HM2300HP-1F-S - в виде цилиндра для установки в корпус промышленных датчиков расхода;
- HM2300HP-1F-IP67- в пластиковом корпусе со степенью защиты IP67.
Заводские номера и обозначение модификаций наносятся на лицевые панели приборов типографским методом.
Элементы настройки (регулировки) в приборах не предусмотрены.
Диапазон измерений величин определяется диапазоном измерений первичных преобразователей.
Приборы работают со следующими первичными измерительными преобразователями:
- расходомерами или счетчиками жидкости, пара, газа любого принципа действия с выходным число-импульсным (частотным) сигналом в диапазоне от 0,0001 до 10000 л/импульс (от 0,01 до 2000 Гц);
- преобразователями других физических величин с выходным число-импульсным (частотным) сигналом в диапазоне от 0,01 до 2000 Гц.
Приборы обеспечивают:
- определение расхода, объема или массы жидкости;
- определение расхода и объема газа в рабочих условиях;
- ведение архивов с интервалом времени от 1 минуты до 24 часов и количеством архивируемых измеренных или вычисленных величин в одной записи до 8. При архивации 8 величин объем почасовых архивов составляет 140 суток, посуточных архивов - 570 суток, помесячных архивов - 84 месяца;
- передачу текущих и архивных данных по интерфейсу RS485 и работу в сети по протоколу MODBUS RTU.
Приборы имеют измерительный канал и могут иметь выходной канал типа «сухой контакт» (опция) и выходной канал воспроизведения силы электрического тока (4 - 20) мА (опция).

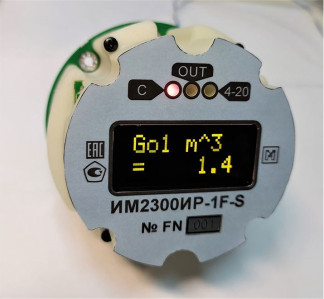

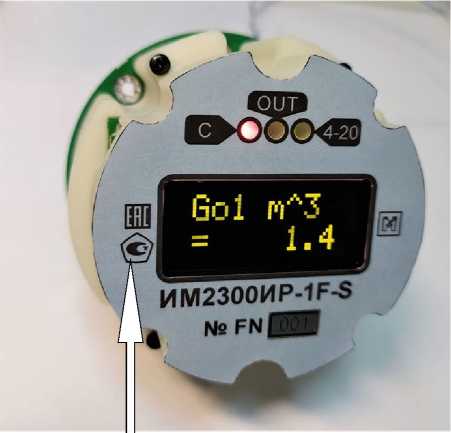

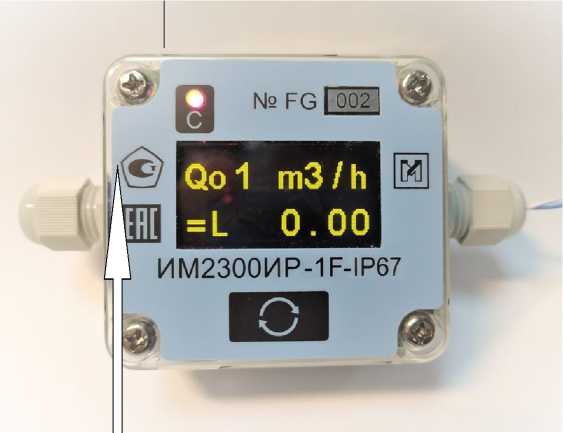

Общий вид средств измерений представлен на рисунке 1.
Место нанесения знака утверждения типа
Место нанесения знака утверждения типа
—।
ИМ2300ИР-1Б-8
Рисунок 1 - Общий вид измерителей-регистраторов ИМ2300ИР модификаций ИМ2300ИР-^-8 и ИМ2300ИР-^-ТР67
Обозначение мест нанесения знака поверки и пломбирования приборов от несанкционированного доступа для различных модификаций приведены на рисунке 2.
Место нанесения знака поверки и пломбирования
Место нанесения знака поверки и пломбирования
ИМ2300ИР-^-8
ИМ2300ИР-^-ТР67
Рисунок 2 - Схемы пломбирования приборов от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение прибора (далее - ПО) состоит из двух частей: метрологически значимой и конфигурационной, содержащей сведения о первичных измерительных преобразователях, константах и выполняемой задаче. Конфигурационная часть не влияет на метрологические характеристики приборов и контрольную сумму ПО.
В приборах предусмотрена надежная защита от несанкционированных вмешательств в их работу, которые могут привести к искажению результатов измерений.
Изменение метрологически значимой части ПО возможно только в заводских условиях с использованием специального оборудования и невозможно в опломбированном приборе. При изменении конфигурационной части ПО прибор делает соответствующую запись в журнал событий, хранящийся в приборе, с указанием времени данного события и формирует контрольные коды последней конфигурации.
Сведения об идентификационных данных программного обеспечения представлены в таблице 1.
аблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | IM2300IR |
| Номер версии (идентификационный номер) ПО | 01.14 |
| Цифровой идентификатор ПО | 021 |
| Алгоритм вычисления цифрового идентификатора ПО | Сумма по модулю 256 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий», в соответствии с Р 50.2.077-2014.
Метрологические характеристики приборов приведены в таблице 2.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон частоты входного сигнала, Г ц | 0,01 - 2000 |
| Пределы допускаемой относительной погрешности преобразования число-импульсных (частотных) входных сигналов, % | ±0,05 |
| Диапазон воспроизведения силы электрического тока выходного канала1), мА | 4 - 20 |
| Пределы допускаемой основной приведенной2) погрешности воспроизведения силы электрического тока выходного канала1), % | ±0,13) или ±0,23) |
| Пределы допускаемой дополнительной приведенной2) погрешности воспроизведения силы электрического тока выходного канала в рабочих условиях температуры окружающего воздуха на каждые 10 °С2), % | ±0,054) или ±0,14) |
| Пределы допускаемой относительной погрешности измерений времени в рабочих условиях температуры окружающего воздуха, % - св. минус 20 °С до плюс 60 °С - от минус 40 °С до минус 20 °С включ. | ±0,01 ±0,02 |
| 1) При наличии у прибора выходного канала (4 - 20) мА. 2) За нормирующее значение принимается значение диапазона измерений 16 мА. | |
| Наименование характеристики | Значение |
| 3) Пределы допускаемой погрешности присваиваются приборам при поверке. 4) Пределы допускаемой дополнительной приведенной погрешности равняются половине пределов допускаемой основной приведенной погрешности воспроизведения силы электрического тока выходного канала | |
Основные технические характеристики приборов приведены в таблице 3.
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Условия эксплуатации: температура окружающей среды, оС | от минус 40 до плюс 60 |
| Напряжение питания от источника постоянного тока, В | 24 ± 6 |
| Потребляемый ток, мА, не более | 50 |
| Габаритные размеры, мм, не более | |
| - модификация HM23OOHP-1F-IP67 | |
| - длина | 65 |
| - ширина | 60 |
| - высота | 40 |
| - модификация HM23OOHP-1F-S | |
| - диаметр | 78 |
| - высота | 65 |
| Масса, кг, не более | 0,3 |
| Средняя наработка на отказ, ч, не менее | 40000 |
| Срок службы изделия, лет, не менее | 10 |
наносится типографским способом в левом верхнем углу первого листа паспорта и в левой части лицевой панели прибора.
Комплектность приборов приведена в таблице 4.
Таблица 4 - Комплектность приборов
| Наименование | Обозначение | Количество, шт. | Примечание |
| Измеритель-регистратор ИМ2300ИР | ИМ2300ИР | 1 | Для модификаций ИМ2300ИР-^-1₽67, HM23OOHP-1F-S |
| «Измерители-регистраторы ИМ2300ИР. Руководство по эксплуатации» | МРВГ.265145.002РЭ | 1 | |
| «Измерители-регистраторы ИМ2300ИР. Паспорт» | МРВГ.265145.002ПС | 1 | |
| Конвертор интерфейсов RS485-USB | ИМ2316.90 | 1 | По заказу для модификаций ИМ2300ИР-^-1₽67, ИМ2300ИР-^-Б |
| Программный комплекс | ImProgram | 1 | |
| Клеммные колодки | _ | 2 | Для модификации ИМ2300ИР-^-Б |
приведены в разделе «2 Использование по назначению» эксплуатационного документа МРВГ.265145.002РЭ «Измерители-регистраторы ИМ2300ИР. Руководство по эксплуатации».
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
МРВГ.265145.002ТУ «Измерители-регистраторы ИМ2300ИР. Технические условия».
