Государственный реестр средств измерений

Контроллеры программируемые ERGON, 86759-22

86759-22
Контроллеры программируемые ERGON (далее - контроллеры) предназначены для построения распределенных и локальных автоматических систем управления технологическими процессами (далее - АСУ ТП), выполнения измерений электрических сигналов от первичных преобразователей с унифицированными выходами, преобразования их и вычисления значений физических величин, а также формирования выходных сигналов для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.
Карточка СИ
Номер в госреестре 86759-22
Наименование СИ Контроллеры программируемые
Обозначение типа СИ ERGON
Изготовитель Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО"), г. Оренбург
Год регистрации 2022
Срок свидетельства 12.09.2027
МПИ (интервал между поверками) 3 года
Описание типа скачать
Методика поверки скачать

Назначение

Контроллеры программируемые ERGON (далее - контроллеры) предназначены для построения распределенных и локальных автоматических систем управления технологическими процессами (далее - АСУ ТП), выполнения измерений электрических сигналов от первичных преобразователей с унифицированными выходами, преобразования их и вычисления значений физических величин, а также формирования выходных сигналов для автоматизированного управления в реальном масштабе времени технологическими процессами и объектами.

Описание

Принцип действия контроллеров заключается в аналогово-цифровом преобразовании входных сигналов в цифровой код, а также выработки в соответствии с заданной программой управляющих сигналов.

Контроллеры построены по модульному принципу и могут состоять из процессорного модуля и модулей ввода-вывода аналоговых и дискретных сигналов (количество и тип модулей определяется пользователем).

Контроллеры имеют следующую структуру - модули (процессорный и модули ввода-вывода) связаны шиной TBUS, а с другими процессорными модулями (при наличии) -последовательным интерфейсом RS-485 или Ethernet, используя коммутатор.

Контроллеры предназначены для построения АСУ ТП в различных отраслях промышленности.

Контроллеры изготавливаются в виде модульных, легкосъемных конструкций и являются проектно-компонуемыми изделиями.

Состав контроллеров определяется потребителем при заказе, в него могут входить:

- модуль аналогового ввода КАПП2-60-001-3;

- модуль аналогового ввода КАПП2-80-000-0;

- модуль аналогового вывода КАПП2-04-000-0;

- модуль аналогового вывода КАПП2-04-000-1;

- модуль аналогового ввода КАПП2-40-000-1;

- модуль аналогового ввода КАПП2-40-000-2;

- модуль дискретного ввода/вывода КАПП2-00-044-1;

- модуль дискретного ввода КАПП2-00-160-0;

- модуль дискретного вывода КАПП2-00-008-0;

- модуль процессорный КАПП2-00-000-0;

- модуль процессорный КАПП2-00-000-1;

- контроллер программируемый КАПП-82-168 (регистрационный номер в федеральном информационном фонде по обеспечению единства измерений 67169-17).

Заводской номер в виде цифрового обозначения наносится типографским способом методом наклейки на корпус каждого модуля, входящего в состав контроллера. Состав контроллера определяется в паспорте.

Общий вид модулей с указанием мест нанесения знака утверждения типа, заводского номера приведены на рисунках 1 - 7, общий вид контроллера представлен на рисунке 8.

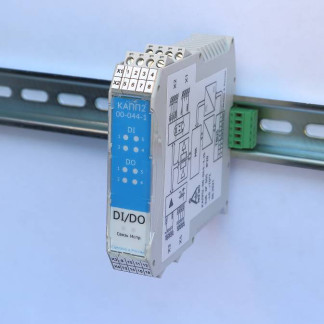

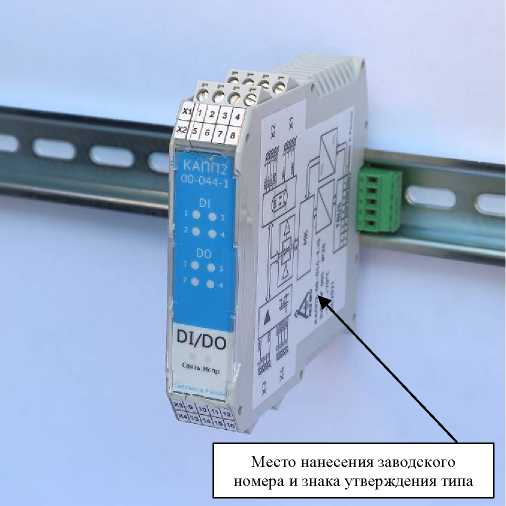

Рисунок 1 - Общий вид КАПП2-00-044-1

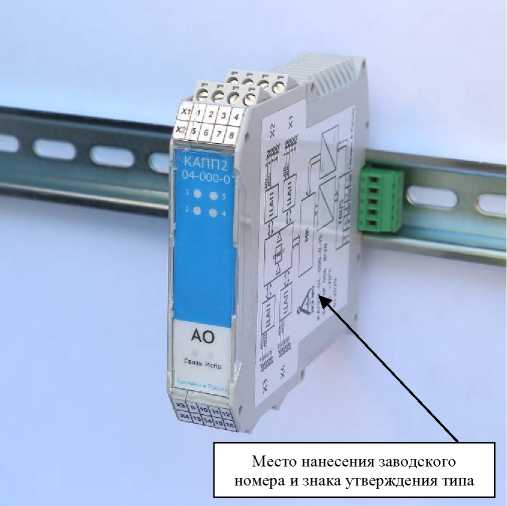

Рисунок 2 - Общий вид КАПП2-04-000-0

Рисунок 3 - Общий вид КАПП2-04-000-1

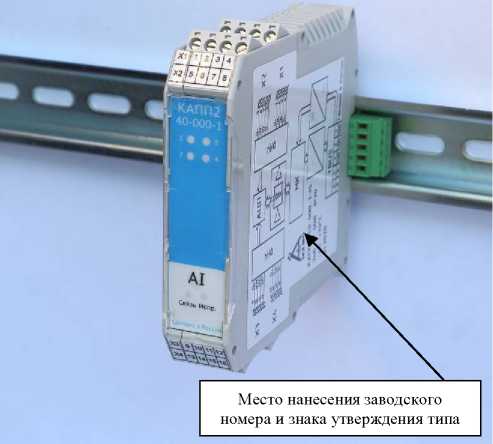

Рисунок 4 - Общий вид КАПП2-40-000-1

Место нанесения заводского номера и знака утверждения типа

Рисунок 5 - Общий вид КАПП2-40-000-2

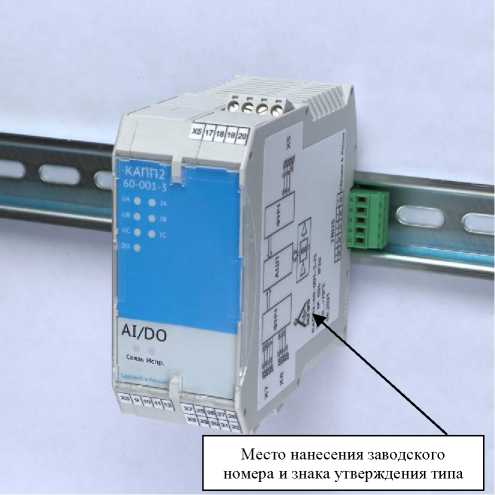

Рисунок 6 - Общий вид КАПП2-60-001-3

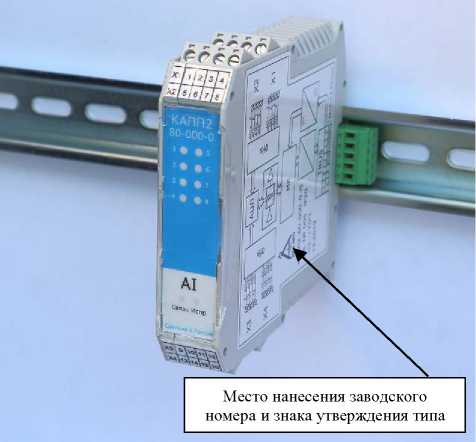

Рисунок 7 - Общий вид КАПП2-80-000-0

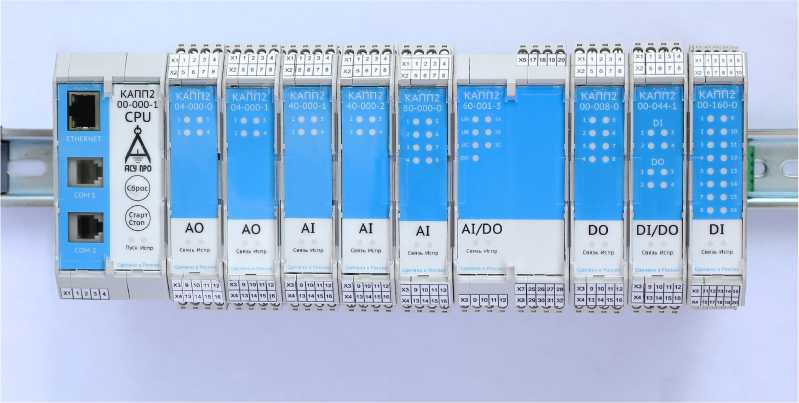

Рисунок 8 - Общий вид контроллера ERGON

Нанесение знака поверки на контроллер не предусмотрено.

Пломбирование контроллеров не предусмотрено.

Программное обеспечение

Контроллеры имеют встроенное и автономное программное обеспечение (далее - ПО).

Встроенное ПО устанавливается в энергонезависимую память модулей при изготовлении, в процессе эксплуатации данное ПО не может быть модифицировано, через какой-либо интерфейс.

Встроенное ПО является метрологически значимым.

Автономная часть ПО поставляется в виде исполняемого файла и может быть установлена на ПК с операционной системой не ниже Windows 7, процессором не ниже Pentium 4, оперативной памятью объёмом не менее 512 Мб, имеющий интерфейс RS-485.

Автономное ПО предназначено для просмотра значений аналоговых и дискретных входов, установления значений аналоговых и дискретных выходов.

Конструкция модулей исключает возможность несанкционированного влияния на встроенное ПО.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Идентификационные данные (признаки)

Значение

Модификация

КАПП2-00-044-1

КАПП2-80-000-0

КАПП2-40-000-1

КАПП2-40-000-2

КАПП2-60-001-3

КАПП2-04-000-0

КАПП2-04-000-1

Идентификационное наименование ПО

DIDO

AI

AI Termo

AI Termo-Isol(40-000-2)

60-001-3

AO

AO_40-000-1

Номер версии (идентификационный номер) ПО*

не ниже

1.1.1.3

не ниже

1.1.0.1

не ниже

2.2.2.3

не ниже

2.3.2.3

не ниже

1.1.1.1

не ниже 2.2.2.4

не ниже

1.1.1.2

*версия встроенного ПО отображается в окне автономного ПО при подключении к модулю.

Идентификационные данные автономного ПО приведены в таблице 2.

Таблица 2 - Идентификационные данные автономного ПО

Идентификационные данные ПО

Значение

Идентификационное наименование ПО

АСУ ПРО Конфигуратор

Номер версии (идентификационный номер) ПО

не ниже 1.22.11.169

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Технические характеристики

Таблица 3 - Метрологические характеристики КА1И12-60-001-3

Наименование характеристики

Значение

1

2

3

Фазное напряжение переменного тока (действующе е значение)

Диапазон измерений, В

от 1 до 280 (инф = 230

В)

Пределы допускаемой основной приведенной погрешности измерений, %

±0,5 % от инф

Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,1 % от инф

Пределы допускаемой приведенной погрешности во всем рабочем температурном диапазоне, %

±1,15 % от инф

Линейное напряжение переменного тока (действующе е значение)

Диапазон измерений, В

от 1 до 480, при иф больше 2 В (инл = 400 В)

Пределы допускаемой основной приведенной погрешности измерений, %

±0,5 % от инл

Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,1 % от инл

Пределы допускаемой приведенной погрешности во всем рабочем температурном диапазоне, %

±1,15 % от инл

Напряжение нулевой последовател ьности (действующе е значение)

Диапазон измерений, В

от 0 до 840, при иф больше 2 В (инф = 230 В)

Пределы допускаемой приведенной погрешности измерений, %

±1,0 % от инф

Сила переменного тока (действующе е значение)

Диапазон измерений, А

от 0,01-!н до 1,2-!н (1н= 5 А)

Пределы допускаемой основной приведенной погрешности измерений, %

±0,5 % от 1н

Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,1 % от 1н

Пределы допускаемой приведенной погрешности во всем рабочем температурном диапазоне, %

±1,15 % от 1н

Сила переменного тока нейтрального проводника (действующе е значение)

Диапазон измерений, А

(от 0 до 3,6)-!н (1н = 5 А)

Пределы допускаемой приведенной погрешности измерений, %

±1,0 % от 1н

Наименование характеристики

Значение

1

2

3

Частота

Диапазон измерений, Гц

от 47,0 до 63,0

Пределы допускаемой основной относительной погрешности измерений, %

±0,2

Пределы допускаемой дополнительной относительной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,05

Пределы допускаемой относительной погрешности во всем рабочем температурном диапазоне, %

±0,53

Угол между фазными напряжениям и при U больше 2

Диапазон измерений

от -180° до 180°

Пределы допускаемой основной абсолютной погрешности измерений

±1,0°

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 ° С

±0,2°

Пределы допускаемой абсолютной погрешности во всем рабочем температурном диапазоне

±1,8°

Полная мощность

Диапазон измерений, В^А

(от 0,01 до 1,2)- №

Пределы допускаемой основной приведенной погрешности измерений, %

±1,0

Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,2

Пределы допускаемой приведенной погрешности во всем рабочем температурном диапазоне, %

±2,3

Активная мощность

Диапазон измерений, Вт

(от 0,01 до 1,2)- IH-UH

Пределы допускаемой основной приведенной погрешности измерений, %

±1,0

Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,2

Пределы допускаемой приведенной погрешности во всем рабочем температурном диапазоне, %

±2,3

Реактивная мощность

Диапазон измерений, вар

(от 0,01 до 1,2)- IH-UH

Пределы допускаемой основной приведенной погрешности измерений, %

±1,0

Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

±0,2

Пределы допускаемой приведенной погрешности во всем рабочем температурном диапазоне, %

±2,3

Коэффициент мощности

Диапазон измерения

от минус 1,0 до 1,0

Пределы допускаемой основной приведенной погрешности измерений, %

±1,0

Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением

±0,2

Наименование характеристики

Значение

1

2

3

температуры окружающей среды от нормальной на каждые 10 °С, %

Пределы допускаемой приведенной погрешности во всем рабочем температурном диапазоне, %

±1,8

Примечание

Нормирующим значением при определении приведенной погрешности измерений является диапазон измерений

Таблица 4 - Метрологические характеристики КА1И12-80-000-0

Наименование характеристики

Значение

Пределы допускаемой основной приведенной погрешности измерений, %

Пределы допускаемой дополнительной приведенной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

Пределы допускаемой приведенной погрешности во всем рабочем температурно м диапазоне, %

Диапазоны измерений силы постоянного тока, мА

от 4 до 20

±0,075

±0,01

±0,140

от 0 до 20

±0,06

±0,125

Диапазоны измерений напряжения постоянного тока, В

от 0 до 10

±0,15

±0,22

от -5 до +5

±0,03

±0,10

от 0 до 5

±0,06

±0,125

от -10 до

10

±0,075

±0,140

Примечание

Нормирующим значением при определении приведенной погрешности измерений является диапазон измерений

Таблица 5 - Метрологические характеристики КА1И12-04-000-0, КА1И12-04-000-1

Наименова ние характерис тики

Обозначение модуля

Значение

Пределы допускаемой основной приведенной погрешности воспроизведен ия, %

Пределы допускаемой дополнительной приведенной погрешности воспроизведения, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, %

Пределы допускаемой приведенной погрешности во всем рабочем температурном диапазоне, %

Выходной сигнал

КАПП2-04-000-0 КАПП2-04-000-1

от 4 до 20 мА

±0,075

±0,01

±0,140

±0,1

±0,165

КАПП2-04-000-1

от 0 до 20 мА

±0,1

±0,165

от 0 до 24 мА

±0,1

от 0 до 10 В

±0,075

±0,140

от -5 до +5 В

±0,06

±0,125

от 0 до 5 В

±0,12

±0,185

от -10 до 10

В

±0,05

±0,115

от 1 до 5 В

±0,15

±0,215

Примечание

Нормирующим значением при определении приведенной погрешности измерений является диапазон измерений

Таблица 6 - Метрологические характеристики КА11112-40-000-1, КАПП2-40-000-2

Обозначение модуля

Наименование характеристики

Значение

Пределы допускаемой основной абсолютной погрешност и измерений

Пределы допускаемой дополнительн ой абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С

КАПП2-40-000-1

Диапазон измерений напряжения, мВ

от -80 до +80

±22,8 мкВ

±11,4 мкВ

КАПП2-40-000-2

±0,10 мВ

±0,05 мВ

КАПП2-40-000-1 КАПП2-40-000-2

Диапазон измерений сопротивления, Ом

от 0 до 1000

±0,77 Ом

±0,385 Ом

КАПП2-40-000-1

от 0 до 2100

±0,37 Ом

±0,185 Ом

КАПП2-40-000-2

±0,70 Ом

±0,35 Ом

КАПП2-40-000-1 КАПП2-40-000-2

Диапазон измерений температуры свободных концов, °С

от -40 до +70

±1,5 °С

-

Таблица 7 - Метрологические характеристики КА11112-40-000-1, КА11112-40-000-2

Обознач ение модуля

НСХ (ТП, ТС)

Диапазон измерений температуры, °С

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °C, в долях от предела допускаемой основной абсолютной погрешности измерений температуры

1

2

3

4

5

КАПП2-40-000-1

R (ТПП 13)

от -50 до 99 включ. св. 99 до 1768 включ.

±(-7-10-3-t + 1,8) ±(35-10-8-(t -1300)2+ 0,6)

0,5

S (ТПП 10)

от -50 до 99 включ. св. 99 до 1768 включ.

±(-7-10-3-t + 1,9) ±(35-10-8-(t -1200)2+ 0,75)

B

от 250 до 600 включ. св. 600 до 1820 включ.

±(7-10-6-(t - 810)2 +

1,4) ±(140’6<t-1500)2 + 0,9)

L

от -200 до -10 включ.

св. -10 до 800 включ.

±(640’6<t-60)2 + 0,3) ±(340’7<t-550)2 +0,23)

E

от -200 до -17 включ. св. -17 до 1000 включ.

±(-16-10-4-t + 0,24) °C ±(20-10-8-(t - 600)2 + 0,19)

K

от -200 до 35 включ.

св. 35 до 1372 включ.

±(1-10-5-(t - 70)2 + 0,45) ±(1-10-7-(t - 400)2 + 0,45)

N

от -200 до 50 включ. св. 50 до 1300 включ.

±(75-10-7-( t- 120)2 + 0,39)

±(22-10-8-(t - 800)2 + 0,3)

J

от -210 до -90 включ. св. -90 до 1200 включ.

±(-3-10-3-t + 0,04) ±(10-10-8-(t - 800)2 + 0,22)

T

от -200 до 150 включ.

св. 150 до 400 включ.

±(33-10-7-(t - 150) + 0,23) ±0,23 °C

M

от -200 до 100

±(4,3-10-6-(t - 70)2 + 0,2)

Обознач ение модуля

НСХ (ТП, ТС)

Диапазон измерений температуры, °С

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной абсолютной погрешности измерений температуры

1

2

3

4

5

A-1

от 0 до 80 включ. св. 80 до 2404 включ.

св. 2404 до 2500 включ.

±(1-10-5-(t - 500)2 -0,2) ±(5-10-7-(t - 900)2 +1,2)

±(1-10-5-(t - 2000)2 + 0,7)

A-2

от 0 до 90 включ. св. 90 до 1800 включ.

±(-11-10-3-t + 2) ±(50-10-8-(t - 797) + 0,75)

A-3

от 0 до 29 включ. св. 29 до 1783 включ.

св. 1783 до 1800 включ.

±(-0,02-t + 1,6) ±(30-10-8-(t -1000)2+ 0,73) ±(0,01-t - 16,9)

КАПП2-40-000-2

R (ТПП 13)

от -50 до 128 включ. св. 128 до 1768 включ.

±(-9,9-10-5-(t -300)2+ 5) ±(2,540’6^(t -1300)2 + 4,5)

S (ТПП 10)

от -50 до 74 включ. св.74 до 1768 включ.

±(9-10-5-(t - 220)2 +

3,3) ±(1,5-10-6-(t -1200)2 + 3,3)

B

от 250 до 700 включ. св. 700 до 1820 включ.

±(2,2-10-5-(t -810)2+ 3,7)

±(1,5-10-6-(t -1600)2 + 2,7)

L

от -200 до -20 включ.

св. -20 до 800 включ.

±(4-10-5-(t - 60)2 +

1,7) ±(1,7-10-6-(t -550)2+ 1,4)

E

от -200 до -17 включ. св. -17 до 1000 включ.

±(-1,2-10-2-t + 1,5) ±(1-10-6-(t - 600)2 + 1,3)

K

от -200 до -40 включ. св. -40 до 1372 включ.

±(1-10-4-(t + 10)2 +

2,9)

±2,9

N

от -200 до 50

±(5,7-10-5-(t -

Обознач ение модуля

НСХ (ТП, ТС)

Диапазон измерений температуры, °С

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной абсолютной погрешности измерений температуры

1

2

3

4

5

включ.

св. 50 до 1300 включ.

120)2+ 2,8) ±(1,5-10-6-(t -800)2 + 2,2)

J

от -210 до -87 включ. св. -87 до 1200 включ.

±(-3-10-2-t + 0,2) ±(9-10-7-(t - 800)2 + 2,1)

T

от -200 до 150 включ.

св. 150 до 400 включ.

±(6-10-6-(t - 150)2 + 0,4) ±0,4

M

от -200 до 100

±(5,5-10-6-(t - 80)2 + 0,25)

A-1

от 0 до 2500

±(1,2-10-6-(t -1000)2 + 2,5)

A-2

от 0 до 78 включ. св. 78 до 1800 включ.

±(-11-10-3-t + 2,8) ±(9-10-7-(t - 850)2 +

1,4)

A-3

от 0 до 38 св. 38 до 1800 включ.

±(-1,5-10-2-t + 2,4) ±(9-10-7-(t - 820)2 + 1,3)

КАПП2-40-000-1 КАПП2-40-000-2

Pt 10

от -200 до 850

±1,0

Pt 50

от -200 до 850

±0,8

Pt 100

от -200 до 850

±0,8

Pt 200

от -200 до 850

±0,8

Pt 500

от -200 до 850

±0,8

Pt 1000

от -200 до 250

±0,5

10П

от -200 до 850

±1,0

46П

от -200 до 850

±0,8

50П

от -200 до 850

±0,8

100П

от -200 до 850

±0,8

500П

от -200 до 850

±0,8

1000

П

от -200 до 200

±0,3

10М

от -180 до 200

±0,8

50М

от -180 до 200

±0,5

КАПП2-40-000-1

53М

от -180 до 200

±0,5

0,5

100М

от -180 до 200

±0,5

Обознач ение модуля

НСХ (ТП, ТС)

Диапазон измерений температуры, °С

Пределы допускаемой основной абсолютной погрешности измерений температуры, °С

Пределы допускаемой дополнительной абсолютной погрешности измерений, вызванной изменением температуры окружающей среды от нормальной на каждые 10 °С, в долях от предела допускаемой основной абсолютной погрешности измерений температуры

1

2

3

4

5

КАПП2-40-000-2

Cu 10

от -50 до 200

±0,8

Cu 50

от -50 до 200

±0,5

Cu 100

от -50 до 200

±0,5

100Н (Ni 100)

от -60 до 180

±0,3

120Н (Ni 120)

от -60 до 180

±0,3

200Н (Ni 200)

от -60 до 180

±0,3

500Н (Ni 500)

от -60 до 180

±0,3

1000 Н (Ni 1000)

от -60 до 150

±0,3

Таблица 8 - Метрологические характеристики КА1И12-00-044-1

Наименование характеристики

Значение

Максимальная частота входного сигнала, кГ ц

20

Пределы допускаемой абсолютной погрешности счета импульсов, имп

±1

Таблица 9 - Основные технические характеристики

Наименование характеристики

Значение

Параметры электрического питания: напряжение питания постоянного тока, В

от 20,4 до 28,8

Нормальные условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, %, атмосферное давление, кПа

от +18 до +28 от 30 до 80 от 84,0 до 106,7

Рабочие условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха, % атмосферное давление, кПа

от -40 до +70 от 10 до 95 от 79,5 до 106,7

Габаритные размеры КАПП2-80-000-0, КАПП2-40-000-1,

Наименование характеристики

Значение

КАПП2-40-000-2, КАПП2-00-044-1, КАПП2-04-000-0,

КАПП2-04-000-1, мм, не более

длина

99,0

ширина

22,6

высота

113,65

Габаритные размеры КАПП2-60-001-3, мм, не более

длина

99,0

ширина

45,2

высота

113,65

Масса, кг, не более

КАПП2-00-044-1

0,15

КАПП2-04-000-0

0,15

КАПП2-04-000-1

0,14

КАПП2-40-000-1

0,15

КАПП2-40-000-2

0,15

КАПП2-60-001-3

0,14

КАПП2-80-000-0

0,14

Знак утверждения типа

наносится на контроллеры методом наклеивания и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 10 - Комплектность средства измерений

Наименование

Обозначение

Количество

Контроллер программируемый

ERGON

1 шт.

Оптический диск с программным обеспечением

АСУ ПРО Конфигуратор

1 шт.

Руководство по эксплуатации на контроллер программируемый

73619730.26.20.30.000.011 РЭ

1 экз.

Паспорт на контроллер программируемый

73619730.26.20.30.000.011 ПС

1 экз.

Руководство по эксплуатации на модуль

-

1 экз.*

Паспорт на модуль

-

1 экз.*

* - в комплект поставки входят руководства по эксплуатации и паспорт на каждый модуль, входящий в состав контроллера, в соответствии с заказом потребителя

Сведения о методах измерений

приведены в разделе «Использование изделия» руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;

Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;

Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2409 Гц»;

Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;

Приказ Росстандарта от 23 июля 2021 г. № 1436 «Об утверждении Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»;

Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ IEC 61131-2-2012 Контроллеры программируемые. Часть 2. Требования к оборудованию и испытания;

ТУ 26.20.30.000-011-73619730-2018 Контроллер программируемый ERGON. Технические условия.

Зарегистрировано поверок 131
Поверителей 2
Актуальность данных 07.11.2024
86759-22
Номер в ГРСИ РФ:
86759-22
Производитель / заявитель:
Общество с ограниченной ответственностью "АСУ ПРО" (ООО "АСУ ПРО"), г. Оренбург
Год регистрации:
2022
Cрок действия реестра:
12.09.2027
Похожие СИ
92460-24
92460-24
2024
Открытое акционерное общество "Минский механический завод имени С. И. Вавилова - управляющая компания холдинга "БелОМО" (ОАО "ММЗ имени С. И. Вавилова - управляющая компания холдинга "БелОМО"), Республика Беларусь
Срок действия реестра: 19.01.2027
93681-24
93681-24
2024
Общество с ограниченной ответственностью "Ланамедика" (ООО "Ланамедика"), г. Санкт-Петербург
Срок действия реестра: 02.11.2029
93682-24
93682-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93683-24
93683-24
2024
Beijing Brighty Instrument Co., Ltd, Китай
Срок действия реестра: 02.11.2029
93684-24
93684-24
2024
Общество с ограниченной ответственностью "Диджитал Медикэл Оперейшнс" (ООО "ДМО"), г. Москва
Срок действия реестра: 02.11.2029
93685-24
93685-24
2024
Акционерное общество "Силд Эйр Каустик" (АО "Силд Эйр Каустик"), г. Волгоград
Срок действия реестра: 02.11.2029
93686-24
93686-24
2024
Shanghai Huace Navigation Technology Ltd, Китай
Срок действия реестра: 02.11.2029
93688-24
93688-24
2024
Techik Instrument (Shanghai) Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93689-24
93689-24
2024
Qinghai Measuring & Cutting Tools Co., Ltd, КНР
Срок действия реестра: 02.11.2029
93693-24
93693-24
2024
Федеральное бюджетное учреждение "Государственный региональный центр стандартизации, метрологии и испытаний в Омской области" (ФБУ "Омский ЦСМ"), г. Омск
Срок действия реестра: 02.11.2029
