| Номер в госреестре | 86760-22 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Общество с ограниченной ответственностью "АРМАВИРСКИЙ ЭЛЕКТРОТЕХНИЧЕСКИЙ ЗАВОД" (ООО "АЭТЗ"), Краснодарский край, г. Армавир |
| Год регистрации | 2022 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока (далее по тексту - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических установках переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Конструктивно трансформаторы представляют собой кольцевой магнитопровод с многовитковой вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используется шина или кабель.
Выводы вторичной обмотки расположены на корпусе трансформатора и закрываются прозрачной пластиковой крышкой, позволяющей установить контрольную навесную пломбу в целях предотвращения несанкционированного доступа к внутренним частям трансформаторов. Каждый вывод имеет два винта для подключения двух проводов одновременно.
Маркировка первичной обмотки (Л1 и Л2), вторичных обмоток (И1 и И2) выполняется методом литья на корпусе трансформаторов.
Трансформаторы изготавливаются в виде двух модификаций ТОП-М-0,66 и ТШП-М-0,66, отличающихся номинальным первичным током, наличием или отсутствием встроенной в корпус шины, размером отверстия под шину или кабель, массой и габаритными размерами. Трансформаторы изготавливаются без заземляющего зажима.
Модификации трансформаторов определяются структурой условного обозначения, представленной на рисунке 1.
Общий вид трансформаторов и схема пломбировки от несанкционированного доступа представлены на рисунках 2 - 3.
Знак поверки наносится в паспорт.
Место нанесения заводских (серийных) номеров - на табличке технических данных; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр.
Рабочее положение трансформаторов в пространстве - любое. Трансформаторы относятся к не ремонтируемым и не восстанавливаемым изделиям.
Т Х П - М - 0,66 - Х - Х / 5 У3
Климатическое исполнение и категория размещения
По ГОСТ 15150-69 ____________________
______Номинальный вторичный ток, А________________
________Номинальный первичный ток, А________________
____________Класс точности________________________________
________________Номинальное напряжение трансформатора, кВ_____
___________________Модернизированный_________________________
________________________В пластмассовом корпусе_______________________
________________________Опорный (О) или шинный (Ш)_________________
Трансформатор тока
Рисунок 1 - Структура условного обозначения трансформаторов тока
Место пломбировки от несанкционированного доступа
Место нанесения заводских номеров

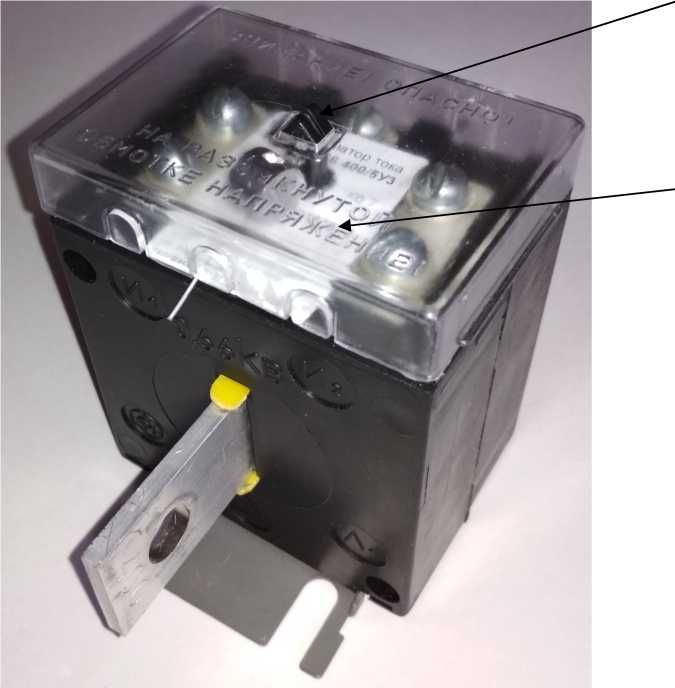

Рисунок 2 - Общий вид трансформаторов тока модификации ТОП-М-0,66
Место пломбировки от несанкционированного доступа
Место нанесения заводских номеров

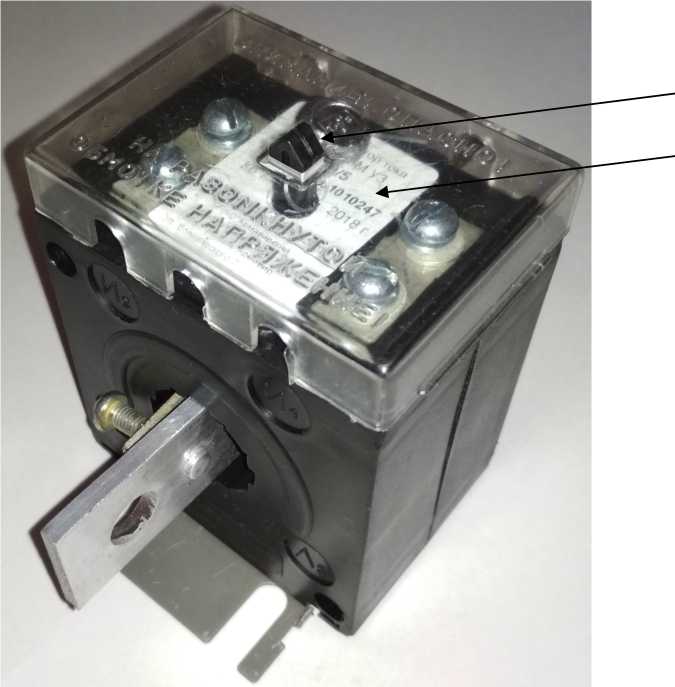

Рисунок 3 - Общий вид трансформаторов тока модификации ТШП-М-0,66
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| ТОП-М-0,66 | ТШП-М-0,66 | |
| Номинальное напряжение трансформатора Uном, кВ | 0,66 | |
| Наибольшее рабочее напряжение, кВ | 0,8 | 0,72 |
| Номинальный первичный ток, А | от 5 до 400 | от 200 до 2000 |
| Номинальный вторичный ток I2 ном, А | 5 | |
| Номинальная вторичная нагрузка S2ном с коэффициентом мощности cos ф2 = 0,8, В^А | 5 | 5; 10 1) |
| Класс точности вторичных обмоток для измерений и учета | 0,5; 0,5S | |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений, КБном | от 4 до 7 | |
| Номинальная частота напряжения сети fH ом, Гц | 50 | |
| Примечание: 1) - для трансформаторов с номинальным первичным током 2000 А | ||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры, мм | См. таблицу 3 |
| Масса, кг | См. таблицу 3 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | У3 |
| Средний срок службы, лет | 30 |
| Средняя наработка до отказа, ч | 2,71405 |
Таблица 3 - Габаритные размеры и масса
| Номинальный первичный ток | Длина, мм | Ширина, мм | Высота, мм | Масса, кг, не более |
| от 5 до 400 А | 73 | 52 | 95 | 0,7 |
| от 500 до 800 А | 99 | 42 | 125 | 1,3 |
| от 1000 до 1200 А | 100 | 36 | 170 | 1,3 |
| от 1500 до 2000 А | 100 | 36 | 170 | 1,5 |
Примечание - Г абаритные размеры указаны без учета шин и деталей для крепления на месте монтажа
на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (модификация по заказу) | _ | 1 шт. |
| Первичная обмотка в виде шины | _ | 1 шт. 1) |
| Комплект крепления для шины | _ | 1 шт. 1) |
| Лапа | _ | 4 шт. 2) |
| Коробка упаковочная | _ | 1 шт.3) |
| Руководство по эксплуатации | ЕВЦИ.671211.003 РЭ; ЕВЦИ.671211.004 РЭ | 1 экз. 4) |
| Паспорт | ЕВЦИ.671211.003; ЕВЦИ.671211.004 | 1 экз. |
| Примечания: 1) - для ТШП-М-0,66. 2) - для ТШП-М-0,66 на номинальные первичные токи от 500 до 2000 А. 3) - для ТОП-М-0,66 на 3 или 4 трансформатора, для ТШП-М-0,66 на 4 или 6 трансформаторов. 4) - допускается поставлять по согласованию с потребителем один экземпляр на партию | ||
приведены в руководствах по эксплуатации ЕВЦИ.671211.003 РЭ, ЕВЦИ.671211.004 РЭ в разделе 3 «Устройство и работа трансформаторов».
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»;
Приказ Федерального агентства по техническому регулированию и метрологии от 27 декабря 2018 г. № 2768 «Об утверждении Государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока»;
ТУ27.11.42-001-46743189-2022 «Трансформаторы тока ТОП-М-0,66 и ТШП-М-0,66. Технические условия».
| Зарегистрировано поверок | 83190 |
| Поверителей | 4 |
| Актуальность данных | 17.11.2024 |
