| Номер в госреестре | 86774-22 |
| Наименование СИ | Инклинометры |
| Обозначение типа СИ | BIN-D3 |
| Изготовитель | Общество с ограниченной ответственностью "Научно-техническое производственное предприятие "Горизонт-М" (ООО "НТП "Горизонт-М"), г. Москва |
| Год регистрации | 2022 |
| Срок свидетельства | 12.09.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Инклинометры BIN-D3 (далее - инклинометры) предназначены для измерений зенитного угла вдоль оси контрольных скважин с целью определения изменения их пространственного положения.
Принцип действия инклинометров основан на измерении зенитного угла с помощью первичного преобразователя на основе чувствительного элемента MEMS. В зависимости от модификации чувствительный элемент MEMS может располагаться вдоль или поперек корпуса инклинометров, таким образом их применение возможно в вертикальном или горизонтальном положении.
Инклинометры стационарного применения представляют собой цилиндрическую пластиковую или стальную трубку (в зависимости от модификации), внутри которой расположен чувствительный элемент MEMS с блоком преобразования. Инклинометры со стальным корпусом дополнительно оснащены салазками для перемещения по направляющим обсадной инклинометрической трубы.
Инклинометры портативного применения (мобильные) дополнительно имеют в составе катушку с кабелем. Катушка содержит электронный модуль питания первичного преобразователя и модуль передачи данных по Bluetooth или USB. На катушке намотан соединительный самонесущий кабель, усиленный кевларовыми жилами. На кабеле через 0,5 метра установлены обжимные стопорные гильзы с обозначением расстояния до инклинометра.
Инклинометры выпускаются в тридцати двух модификациях, обозначение которых выглядит следующим образом BIN-D3-XX-YY-WW-Z:
где BIN-D3 - общее обозначение типа (серии);
XX - расстояние между осями колес или сочленениями (база) в см;
YY - означает исполнение: 00 - в виде пластиковой трубы, стационарное применение;
10 - в виде стальной трубки, стационарное применение, 20 - в виде стальной трубки, портативное применение;
WW - означает диапазон измерения зенитного угла в градусах: 15 - от минус 15° до плюс 15°, 30 - от минус 30° до плюс 30°;
Z - рабочее положение: V - вертикальное, H - горизонтальное.
Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на корпус инклинометров в пластиковом исполнении методом цифровой печати в месте, указанном на рисунке 1, для инклинометров, выполненных в стальном исполнении, заводской номер наносится методом лазерной гравировки в месте, указанном на рисунке 3.

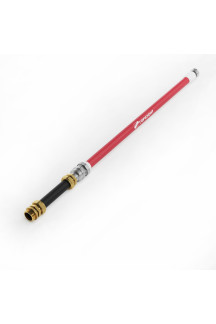

Общий вид инклинометров представлен на рисунках 1 - 4. Общий вид маркировки показан на рисунке 5.
Место нанесения заводского номера
Рисунок 1 - Общий вид инклинометров BIN-D3-XX-00-WW-Z
Рисунок 2 - Общий вид инклинометров BIN-D3-XX-10-WW-Z
Место нанесения заводского номера

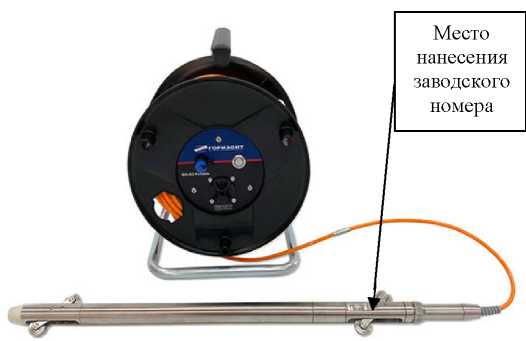

Рисунок 3 - Общий вид инклинометров BIN-D3-XX-20-WW-V с указанием
Рисунок 4 - Общий вид инклинометров BIN-D3-XX-20-WW-H
места нанесения заводского номера

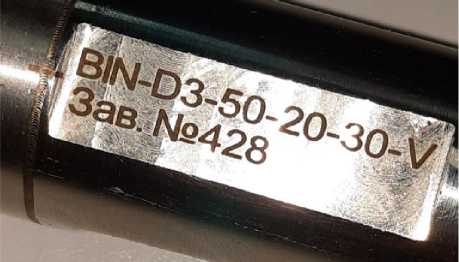

Рисунок 5 - Общий вид маркировки
Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование инклинометров не предусмотрено. Конструкция инклинометров является неразборной, и попытка несанкционированного доступа к узлам настройки и регулировки приводит к выходу из строя.
Инклинометры имеют встроенное программное обеспечение (далее - ВПО). ВПО служит также для обработки и передачи результатов измерений.
ВПО устанавливается на предприятии-изготовителе в процессе производства инклинометров, доступ пользователя к ПО полностью отсутствует и в процессе эксплуатации модификации не подлежит.
Конструкция инклинометров исключает возможность несанкционированного влияния на программное обеспечение и измерительную информацию.
Защита программного обеспечения и измерительных данных от непреднамеренных и преднамеренных измерений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование программного обеспечения | Встроенное ПО |
| Номер версии (идентификационный номер) программного обеспечения, не ниже | 1.0.74 |
| Цифровой идентификатор программного обеспечения | _ |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений зенитного угла, °: - для модификаций BIN-D3-XX-YY-15-Z - для модификаций BIN-D3-XX-YY-30-Z | от -15 до +15 от -30 до +30 |
| Пределы допускаемой основной приведенной к диапазону измерений погрешности измерения зенитного угла*, % | ±0,05 |
| Пределы допускаемой дополнительной приведенной к диапазону измерений погрешности измерения зенитного угла, вызванной изменением температуры на 1 °С, % | ±0,003 |
| * при температуре окружающей среды от плюс 15 до плюс 25 °С | |
Таблица 3 - Технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания, напряжение постоянного тока, В для модификаций: - BIN-D3-XX-00-WW-Z, BIN-D3-XX-10-WW-Z - BIN-D3-XX-20-WW-Z | от 9 до 28 от 3,3 до 5 |
| Количество измерительных осей, для модификаций: - BIN-D3-XX-YY-WW-V - BIN-D3-XX-YY-WW-H | 2 1 |
Продолжение таблицы 3
| Наименование характеристики | Значение |
| Внешние цифровые интерфейсы, для модификаций: - BIN-D3-XX-00-WW-Z, BIN-D3-XX-10-WW-Z | RS-485 |
| - BIN-D3-XX-20-WW-Z | USB, Bluetooth |
| Габаритные размеры (высотахдиаметр), мм, не более, для модификаций: - BIN-D3-50-00-WW-Z | 500x63 |
| - BIN-D3-100-00-WW-Z | 1000x63 |
| - BIN-D3-50-10-WW-Z | 640x30 |
| - BIN-D3-60-10-WW-Z | 740x30 |
| - BIN-D3-80-10-WW-Z | 940x30 |
| - BIN-D3-100-10-WW-Z | 1140x30 |
| - BIN-D3-120-10-WW-Z | 1340x30 |
| - BIN-D3-50-20-WW-V | 640x30 |
| - BIN-D3-50-20-WW-H | 672x30 |
| Габаритные размеры катушки (ВхШхГ), мм, не более, для модификаций: BIN-D3-50-20-WW-Z | 370x290x290 |
| Масса, кг, не более, для модификаций: - BIN-D3-50-00-WW-Z | 2,3 |
| - BIN-D3-100-00-WW-Z | 3,1 |
| - BIN-D3-50-10-WW-Z | 1,6 |
| - BIN-D3-60-10-WW-Z | 1,7 |
| - BIN-D3-80-10-WW-Z | 1,9 |
| - BIN-D3-100-10-WW-Z | 2,1 |
| - BIN-D3-120-10-WW-Z | 2,3 |
| - BIN-D3-50-20-WW-Z | 1,7 |
| Условия эксплуатации: - температура окружающей среды, °C | от -32 до +50 |
| - относительная влажность, %, не более | 95 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульный лист руководства по эксплуатации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | BIN-D3-XX--00-WW-Z | BIN-D3-XX--10-WW-Z | BIN-D3-XX--20-WW-Z | Обозначение |
| Инклинометр BIN-D3 | 1 | 1 | 1 | _ |
| Кабельная катушка | 1 | _ | ||
| Крышка разъема инклинометра | 1 | _ | ||
| Крышка разъема катушки | 1 | _ | ||
| Пробка установочная | 1** | |||
| Сумка для переноски кабельной катушки | 1 | _ | ||
| Сумка для переноски инклинометра | 1 | _ | ||
| Руководство по эксплуатации | 1* | 1* | 1* | МПГТ.401262.025РЭ |
| Паспорт | 1 | 1 | 1 | МПГТ.401262.025ПС |
| Примечания: * поставляется одно на партию * * поставляется для модификации BIN-D3-XX-20-WW-Z | ||||
приведены в разделе 1.5 «Принцип действия» документа МПГТ.401262.025РЭ «Инклинометры BIN-D3. Руководство по эксплуатации».
МПГТ.401262.025ТУ «Инклинометры BIN-D3. Технические условия».
| Зарегистрировано поверок | 213 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
