| Номер в госреестре | 86781-22 |
| Наименование СИ | Расходомеры-счетчики газа ультразвуковые |
| Обозначение типа СИ | ИРВИС-Ультра-Пп |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное предприятие "ИРВИС" (ООО НПП "ИРВИС"), г. Казань |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики газа ультразвуковые ИРВИС-Ультра-Пп (далее - расходомер-счетчик) предназначены для измерения объемного расхода и объема газа при рабочих условиях.
Принцип действия расходомеров-счетчиков основан на измерении разности времени прохождения ультразвуковых импульсов по направлению движения потока газа и против него. Возбуждение импульсов производится пьезоэлектрическими преобразователями, установленными на измерительном участке трубопровода, в котором производится измерение расхода газа.
К расходомерам-счетчикам данного типа относятся расходомеры-счетчики газа ультразвуковые ИРВИС-Ультра-Пп с заводскими номерами 31705, 31707, 32206, 32670.
Пьезоэлектрические преобразователи (лучи) работают попеременно в режиме приемник-излучатель и обеспечивают излучение и прием ультразвуковых импульсов. Движение газа вызывает изменение времени прохождения ультразвуковых импульсов по потоку и против него. Разность времени прямого и обратного прохождения ультразвуковых импульсов пропорциональна скорости потока среды. Интегрированием скорости среды по площади поперечного сечения трубопровода осуществляется переход к объемному расходу. Учет знака разности времени прохождения ультразвуковых колебаний позволяет измерять расход и накопленный объем как в прямом, так в обратном направлениях.
Расходомеры-счетчики состоят из первичных преобразователей (далее - ПП), блока интерфейса и питания (далее - БИП), соединительного кабеля.
ПП состоит из ПП расхода, блока преобразователя-усилителя. ПП расхода может иметь в своем составе от одной до трех пар пьезоэлектрических преобразователей.
Блок преобразователя-усилителя, используя сигналы пьезоэлектрических преобразователей, измеряет объемный расход и объем измеряемой среды при рабочих условиях.
БИП обеспечивает питание первичных преобразователей по искробезопасной цепи, прием данных об измеренных параметрах с первичного преобразователя, индикацию измеренных параметров, формирует архивы параметров и событий и хранит их в энергонезависимой памяти, передает информацию по интерфейсам RS232/485 на верхний уровень.
Блок интерфейса и питания состоит из корпуса, блока индикации с кнопками управления, барьера искрозащиты, регистратора информации, токового интерфейса, блока питания сетевого, блока внешнего питания, адаптера внешнего питания, устройства бесперебойного питания ИРВИС-УБП, батарей питания.
Для конфигурирования, диагностики расходомеров-счетчиков, проведения поверки, а также считывания, обработки и анализа архивных и текущих данных с расходомеров-счетчиков может применяться программное обеспечение «ИРВИС-ТП».
Для переноса данных в электронном виде из расходомера-счетчика на персональный компьютер при отсутствии технических средств связи может использоваться комплект «Диспетчеризация ногами».
Расходомеры-счетчики имеют полнопроходную конструкцию и различные исполнения в зависимости от диаметра условного прохода, диапазона расхода, рабочего давления измеряемой среды, количества лучей, типа источника питания, наличия и типа системы телеметрии, типа и материала фланцев.
Заводской номер, состоящий из арабских цифр, нанесен методом печати на маркировочные таблички. Общий вид расходомеров-счетчиков с указанием места нанесения знака утверждения типа и заводского номера представлен на рисунках 1-2.
Схемы пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки представлены на рисунке 3.

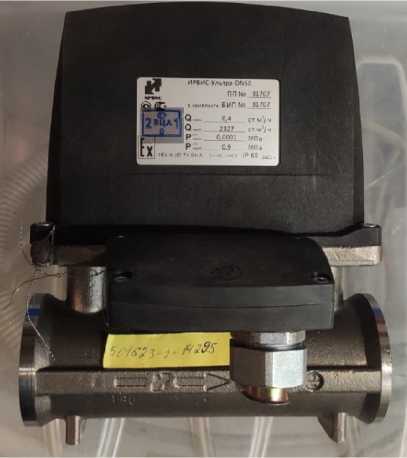

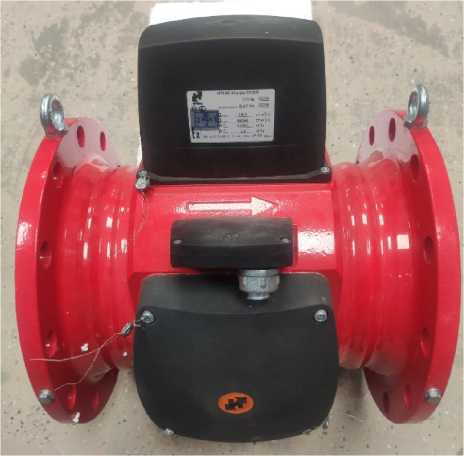

Рисунок 1 - Общий вид первичных преобразователей расходомеров-счетчиков

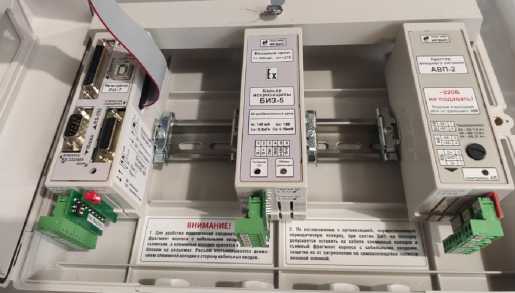

Рисунок 2 - Общий вид блока интерфейса и питания расходомеров-счетчиков
Пломбировка расходомеров-счетчиков осуществляется нанесением знака поверки и установкой пломб предприятия, проводившего пусконаладочные работы и (или) установкой специальных разрушаемых стикеров изготовителя.
Пломбировка расходомеров-счетчиков осуществляется нанесением знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные на контровочных проволоках, проведенных через специальные отверстия, отмеченные цифрой 1 на рисунке 3, и на специальную мастику, установленную в чашке джампера на электронной плате, отмеченную цифрой 3 на рисунке 3, в виде оттиска каучукового клейма, нанесенного на маркировочные таблички первичного преобразователя и блока интерфейса и питания, отмеченные цифрой 4 на рисунке 3 и ставится отметка прохождения поверки в паспорте расходомера-счетчика.
Пломбировка расходомеров-счетчиков предприятием, производившим пусконаладочные работы, осуществляется установкой свинцовых (пластмассовых) пломб, установленных на контровочных проволоках, проведенных через специальные отверстия, отмеченных цифрой 2 на рисунке 3.
а) места пломбировки расходомеров-счетчиков
б) блок интерфейса и питания
в) джампер электронной плате
г) маркировочная табличка блока интерфейса и питания
д) маркировочная табличка первичного преобразователя
Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение мест нанесения знака поверки расходомеров-счетчиков
Программное обеспечение (далее - ПО) является встроенным ПО блока интерфейса и питания и блока преобразователя усилителя.
Защита ПО расходомеров-счетчиков от непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержденному типу осуществляется путем разделения, идентификации, защиты от несанкционированного доступа. Идентификация ПО расходомеров-счетчиков осуществляется путем отображения на дисплее структуры идентификационных данных. Часть этой структуры, относящаяся к идентификации ПО расходомеров-счетчиков, представляет собой хэш-сумму (контрольную сумму) ПО. Программный код от непреднамеренных и преднамеренных изменений и считываний защищен с помощью lock-битов защиты, ведения доступного только для чтения журнала событий. Доступ к ПО расходомеров-счетчиков для пользователя закрыт. Механическая защита ПО от преднамеренного изменения обеспечивается джампером на плате блока преобразователя-усилителя, при установке которого изменение ПО невозможно. Джампер пломбируется. Данные, содержащие результаты измерений, защищены от любых искажений путем кодирования.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Наименование | ПО расходомеров-счетчиков |
| Идентификационное наименование ПО* | РИ |
| Номер версии ПО | 985 |
| Цифровой идентификатор ПО | 0x233EAABE |
| Алгоритм вычисления цифрового идентификатора ПО | CRC-32 |
| * В документации, распечатываемых отчетах, при выводе через интерфейс пользователя, интерфейс связи (RS232, RS485) идентификационное наименование ПО, номер аппаратной комплектации, номер версии ПО могут разделяться знаком «дефис» («-»), идентификационное наименование ПО может выводиться кириллицей («РИ») или латиницей («RI»). | |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Номинальный диаметр | DN 50 | DN 200 | DN 150 |
| Заводской номер | 31705, 31707 | 32206 | 32670 |
| Диапазон расхода, м3/ч | от 1,3 до 212,0 | от 23,8 до 4255,0 | от 15,3 до 2212,0 |
| Пределы допускаемой относительной погрешности при измерении объемного расхода (объема) газа при рабочих условиях, % | ±0,8 | ||
| Пределы допускаемой относительной погрешности при измерении интервала времени, % | ±0,01 % | ||
Таблица 3 - Основные технические характеристики
| Наименование параметра | Значение | ||
| Номинальный диаметр | DN 50 | DN 150 | DN 200 |
| Измеряемая среда | Неагрессивные горючие и инертные газы, водород, гелий, водяной пар и т.п. | ||
| Цифровые интерфейсы связи | RS485 | ||
| Параметры электрического питания: - напряжение переменного тока, В - частота, Г ц | 220±22 50+2 | ||
| Потребляемая мощность, В^А, не более | 25 | ||
| Г абаритные размеры первичного преобразователя, мм, не более: - высота - ширина - длина | 233 176 190 | 353 250 455 | 403 342 455 |
| Наименование параметра | Значение | ||
| Габаритные размеры корпуса блока интерфейса и питания (далее - БИП), мм, не более: - высота - ширина - длина | 155 250 430 | ||
| Масса первичного преобразователя, кг, не более | 17,7 | 39 | 45 |
| Масса блока интерфейса и питания, кг, не более | 3,7 | ||
| Условия эксплуатации: - температура окружающей среды, °С а) первичный преобразователь б) блок интерфейса и питания - относительная влажность, %, не более - атмосферное давление, кПа | от -40 до +60 от -10 до +45 (95+3) при температуре +35 °С от 84,0 до 106,7 | ||
| Средняя наработка на отказ, ч | 100000 | ||
| Средний срок службы, лет | 15 | ||
| Маркировка взрывозащиты: - первичный преобразователь - блок интерфейса и питания | 1Ex ib ПС T4 Gb X [Ex ib Gb] IIC | ||
наносится на маркировочные таблички, прикрепляемые к первичному преобразователю и блоку интерфейса и питания расходомеров-счетчиков методом лазерной гравировки и термотрансферной печати и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Расходомеры-счетчики газа ультразвуковые ИРВИС-Ультра-Пп (заводские номера: 31705, 31707, 32206, 32670) | ИРВС 9100.0000.00 | 4 шт. |
| Расходомеры-счетчики ультразвуковые ИРВИС-Ультра-Пп. Паспорт | ИРВС 9100.0000.00 ПС7 | 4 экз. |
| Блок интерфейса и питания (заводские номера: 31705, 31707, 32206, 32670), в т.ч.: - БИП - барьер искрозащиты - многоканальный регистратор | ИРВС 2101.0000.000 ИРВС 1112.0200.00 ИРВС 1112.0100.00 | 4 шт. |
| Методика поверки | _ | 1 экз |
| Расходомеры-счетчики ультразвуковые ИРВИС-Ультра. Руководство по эксплуатации | ИРВС 9100.0000.00 РЭ7 | 4 экз. |
приведены в ГОСТ 8.611-2013 «Государственная система обеспечения единства измерений. Расход и количество газа. Методика (метод) измерений с помощью ультразвуковых преобразователей расхода» регистрационный номер ФР.1.29.2012.12671 в Федеральном информационном фонде по обеспечению единства измерений.
Приказ Федерального агентства по техническому регулированию и метрологии от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа».
