| Номер в госреестре | 86782-22 |
| Наименование СИ | Автотопливозаправщик |
| Обозначение типа СИ | 6619-08 |
| Изготовитель | Общество с ограниченной ответственностью "Уральский завод спецтехники" (ООО "Уральский завод спецтехники" (ООО "УЗСТ")), Челябинская обл., г. Усть-Катав |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Автотопливозаправщик 6619-08 (далее - АТЗ) предназначен для измерения объема, а также для транспортирования и временного хранения нефтепродуктов.
Принцип действия АТЗ основан на заполнении его нефтепродуктом до уровня налива, соответствующего объему нефтепродукта.
АТЗ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллипсоидную форму, установленной на шасси. Внутри АТЗ имеются волнорезы для гашения гидравлических ударов во время движения. АТЗ является транспортной мерой полной вместимости.
В верхней части АТЗ приварена заливная горловина с установленным указателем уровня налива. Горловина АТЗ оборудована заливным люком, дыхательным клапаном, смотровым окном и воздухоотводящими трубками. В нижней части АТЗ установлены опоры и донные клапаны. Сбоку АТЗ имеется лестница и площадка с противоскользящей поверхностью в зоне обслуживания горловины.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя: заливную горловину с указателем уровня налива, крышку горловины с заливным люком и дыхательным клапаном, клапан донный, кран шаровой, рукава напорно-всасывающие.
Наполнение АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение АТЗ происходит с помощью насоса или самотеком.
На боковых поверхностях и сзади АТЗ имеются надписи «Огнеопасно» и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.
Заводской номер нанесен на информационную табличку в виде буквенно-цифрового обозначения ударным способом.
Общий вид АТЗ зав.№ X896619O8EODM7O14 представлен на рисунках 1-2.

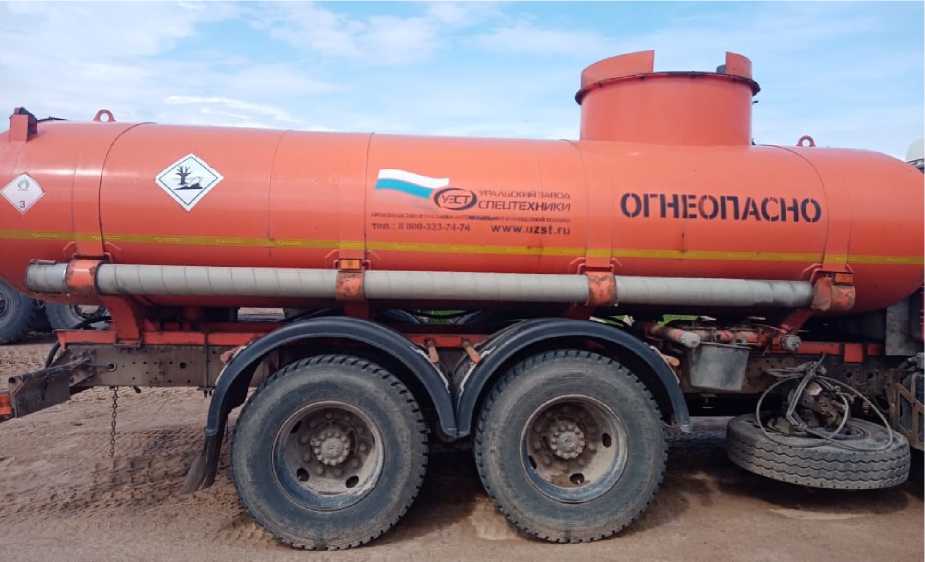

Рисунок 1 - Общий вид автотопливозаправщика 6619-08

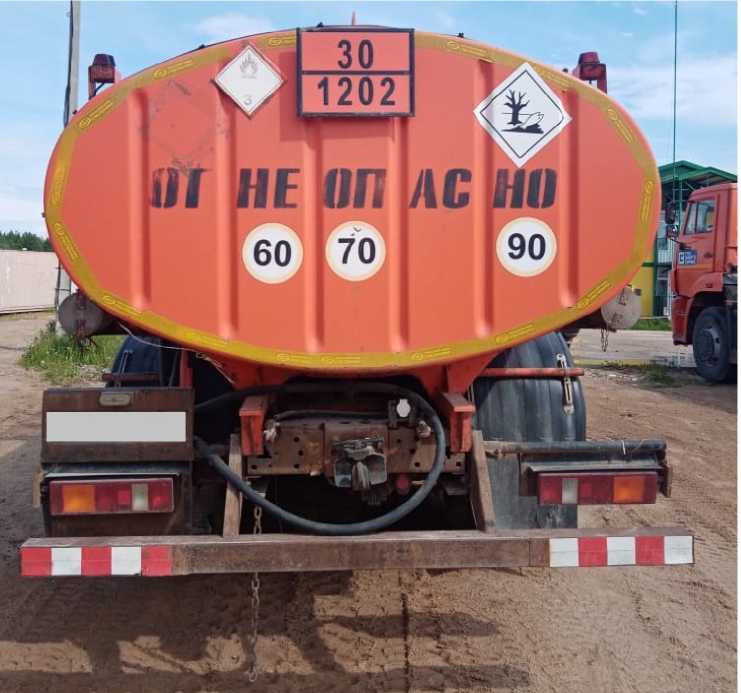

Рисунок 2 - Общий вид автотопливозаправщика 6619-08
Схема пломбировки для защиты от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки представлены на рисунке 3.
Место нанесения знака поверки
Указатель уровня налива
Рисунок 3 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Знак поверки наносится на свидетельство о поверке и пломбу, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, дм3 | 11500 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,4 |
| Разность между номинальной и действительной вместимостью, %, не более | ±1,5 |
| Снаряженная масса, кг, не более | 9765 |
| Габаритные размеры, мм, не более | |
| - длина | 8620 |
| - ширина | 2500 |
| - высота | 3250 |
| Температура окружающей среды при эксплуатации, °С | от -45 до +45 |
наносится на титульный лист паспорта типографским способом.
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Автотопливозаправщик | 6619-08 | 1 шт. |
| Паспорт | - | 1 экз. |
Сведения о методиках (методах) измерений приведены в разделе 8 паспорта.
Приказ Росстандарта от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
