| Номер в госреестре | 86788-22 |
| Наименование СИ | Система измерительная для стендовых испытаний главных редукторов вертолетов |
| Обозначение типа СИ | СИГР-7 |
| Изготовитель | Общество с ограниченной ответственностью "ПКЦ СИСТЕМЫ ТРИАЛ" (ООО "ПКЦ СИСТЕМЫ ТРИАЛ"), Московская обл., г. Люберцы |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерительная для стендовых испытаний главных редукторов вертолетов СИГР-7 (далее - система) предназначена для измерений крутящего момента силы, частоты вращения, избыточного давления рабочей жидкости и воздуха, расхода рабочей жидкости, уровня рабочей жидкости, виброускорения, температуры, силы и напряжения переменного тока и формирования на основе полученных данных сигналов управления сложными технологическими процессами и объектами, а также для регистрации и отображения результатов измерений и расчетных величин.
Функционально система состоит из измерительных каналов (ИК):
- ИК крутящего момента силы;
- ИК частоты вращения;
- ИК избыточного давления рабочей жидкости и воздуха;
- ИК напряжения переменного тока;
- ИК силы переменного тока;
- ИК виброускорения;
- ИК расхода рабочей жидкости;
- ИК уровня рабочей жидкости;
- ИК температуры.
ИК системы состоят из:
а) первичных измерительных преобразователей (ПИП):
- датчик крутящего момента силы T40FM, регистрационный номер средства измерений в Федеральном информационном фонде (рег. №) 50769-12;
- бесконтактный измеритель крутящего момента силы БИКМ-М-106М, рег. № 58082-14;
- датчик тахометрический МЭД-1, рег. № 64257-16;
- преобразователь давления измерительный DMP, рег. № 56795-14;
- преобразователь переменного тока MCR-SL, рег. № 39163-08;
- преобразователь напряжения переменного тока MCR-VAC, рег. № 39164-08;
- вибропреобразователь АР2037-100, рег. № 70872-18;
- преобразователь расхода турбинный ТПР, рег. № 8326-04;
- датчик уровня ДУЕ-1, рег. № 10788-14;
- термоэлектрический преобразователь ДТП, рег. № 28476-16;
- термометр сопротивления ТС742, рег. № 41202-09;
- термометр сопротивления ДТС, рег. № 28354-10.
б) вторичной электрической части ИК (ВИК), которая представляет собой многоканальный измерительный усилитель MGCplus (далее - усилитель MGCplus), размещенный в стойке управления, многоканальные приборы «Термодат» рег. № 17602-15, размещенные в шкафу генератора переменного тока СТ741.80.00.000, в шкафу измерительном температуры СТ741.60.00.000 и в шкафу измерительном датчиков 4-20 СТ741.70.00.000.
Принцип действия ИК крутящего момента силы основан на преобразовании частотного сигнала от датчика в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК частоты вращения основан на преобразовании импульсного сигнала от датчика тахометрического в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК избыточного давления рабочей жидкости основан на преобразовании аналогового сигнала от датчика давления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК напряжения переменного тока основан на преобразовании аналогового сигнала от преобразователя напряжения переменного тока в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК силы переменного тока основан на преобразовании аналогового сигнала от преобразователя переменного тока в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК виброускорения основан на преобразовании аналогового сигнала от вибропреобразователя в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК расхода основан на преобразовании импульсного сигнала от датчика расхода в цифровой код с последующим вычислением ПЭВМ значений расхода рабочей жидкости по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК температуры основан на преобразовании аналогового сигнала от термометра сопротивления в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Принцип действия ИК уровня основан на преобразовании аналогового сигнала от датчика уровня в цифровой код с последующим вычислением ПЭВМ значений измеряемых сигналов по известной градуировочной характеристике ИК. Результаты измерений индицируются на монитор, архивируются и оформляются в виде протоколов.
Заводской номер системы 01.
Общий вид стойки управления системы, с указанием места нанесения знака утверждения типа и места нанесения заводского номера в виде наклейки представлены на рисунке 1.
Общий вид других компонентов системы представлен на рисунках 2-6.
Защита от несанкционированного доступа предусмотрена в виде специального замка на дверце стойки управления, запираемого ключом в соответствии с рисунком 6. Нанесение знака поверки на корпус не предусмотрено.
Место нанесения знака утверждения типа
Место нанесения заводского номера
Системы Триал
Стою управления
Рисунок 1 - Стойка управления

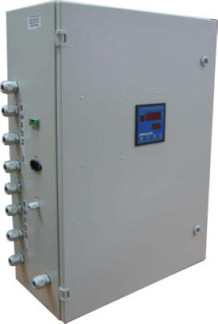

Рисунок 2 - Шкаф измерительный температуры
Рисунок 3 - Шкаф генератора переменного тока
Рисунок 4 - Шкаф измерительный датчиков 4-20
Рисунок 5 - Рабочее место оператора
Рисунок 6 - Внешний вид замка на дверце стойки управления
Пломбирование системы не предусмотрено.
Работа системы осуществляется под управлением специализированного программного обеспечения (СПО) Гарис в среде операционной системы «MSWindows», обеспечивающего циклический сбор измерительной информации от ИК системы; расшифровку полученной информации и приведение ее к виду, удобному для дальнейшего использования; визуализацию результатов измерений в цифровом и графическом представлении; обеспечение режимов градуировки и тестирования (поверки) ИК системы. Алгоритм вычисления цифрового идентификатора - MD5.
Уровень защиты СПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | GarisGrad.dll | GarisAspf.dll | Gari sInterpreter. dll |
| Номер версии (идентификационный номер) ПО | не ниже 0.0.0.147 | не ниже 0.0.0.147 | не ниже 0.0.0.148 |
| Цифровой идентификатор ПО | 1f4635a21a99f1273 dff5e796bee6ff9 | 194871 dff7167e72203291337 7f6a8a0 | 1b81ee91d1a68a1b6f 6f04c06b434198 |
| Другие идентиф икационные данные, если имеются | Библиотека фильтрации, градуировочных расчетов | Библиотека вычисления амплитуды, статики, фазы, частоты и других интегральных параметров сигнала | Библиотека формул вычисляемых каналов |
СПО Гарис обеспечивает измерения всех ИК в едином времени, синхронизируя его со временем операционной системы «MSWindows» при каждом включении, которая в свою очередь синхронизирует время с доменом, информацию о точном времени который распространяет в сети TCP/IP, согласно протоколу NTP (Network Time Protocol).
Таблица 2,1- Метрологические характеристики
| Измеряемая величина | Количество ИК | Диапазон измерений (ДИ) | ПИП | ВИК | Характеристики погрешности ИК | ||
| Тип | Выходной сигнал | Характеристики погрешности | Характеристики погрешности | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Крутящий момент силы | 1 | от 980 до 12000 Н-м (ДИ: от 99,9 до 1223,2 кгс-м) | БИКМ-М-106М | от 12,65 до 20 мА | у = ±0,2 % | у = ±0,3 % в поддиапазоне от 980 до 6000 Н-м А = ±(0,005 X-2) Н-м в поддиапазоне св. 6000 до 12000 Н-м | у = ±0,5 % в поддиапазоне от 980 до 6000 Н-м 8 = ±0,5 % в поддиапазоне св. 6000 до 12000 Н-м |
| 2 | от 4 до 20 мА | ||||||
| 3 | T40FM | от 61,47 до 78,00 кГц | у = ±0,1 % | у = ±0,4 % в поддиапазоне от 980 до 6000 Н-м А = ±(0,005 X- 1)Н-м в поддиапазоне св. 6000 до 12000 Н-м • | |||
| Частота вращения | 2 | от 250 до 9500 об/мин | МЭД-1 | от 233,3 до 8866,7 Гц | 6 = ±0,1 % | 5 = ±0,4 % в диапазоне св. 250 до 9500 об/мин | 8 = ±0,5 % в диапазоне св. 250 до 9500 об/мин |
| 1 | от 250 до 2800 об/мин | от 537,5 до 6020 Гц | 5 = ±0,4 % в диапазоне св. 250 до 2800 об/мин | 8 = ±0,5 % в диапазоне св. 250 до 2800 об/мин | |||
| Расход рабочей жидкости | 1 | от 450 до 800 л/мин | ТПР18 | от 150,0 до 266, 7 Гц | 8 = ±0,4 % | 8 = ±2,6 % | 8 = ±3,0 % |
| 1 | от 130 до 600 л/мин | ТПР18 | от 43,33 до 200,0 Гц | ||||
| 1 | от 80 до 360 л/мин | ТПР17 | от 41,67 до 187,5 Гц | ||||
Продолжение таблицы 2,1
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Виброускорение | 19 | от 9,81 до 490,5 м/с2 (ДП: от 1 до 50 g) | АР2037-100 | от 0,1962 до 9,81 В напряжения переменного тока (Upp) | 5 = ±15 % | 5 = ±2,0 % | 5 = ±17,0 % |
| Примечание: 1 Допускается замена ПИП на аналогичные ПИП утвержденного типа, имеющие аналогичные технические характеристики, диапазон измерений, метрологические характеристики в рабочих диапазонах системы, не хуже указанных в таблице, при условии, что метрологические характеристики ИК не изменяются. 2 Замена оформляется техническим актом и записью в эксплуатационную документацию (формуляр на систему). Технический акт хранится совместно с эксплуатационными документами как их неотъемлемая часть. | |||||||
| Таблица 2.2 Метрологические характеристики ( | 4К, подключаемые через «Термодат») | ||||||
| Измеряемая величина | Количество ИК | Диапазон измерений (ДИ) | ПИП | ВИК | Характеристики погрешности ИК | ||
| Тип | Выходной сигнал | Характеристики погрешности | Характеристики погрешности | ||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| Давление | 1 | от 0 до 6000 Па | DMP33H | От 4 до 20 мА | у = ±0,1 % | у = ±0,25 % | у = ±0,35 % |
| 4 | от 0 до 0,16 МПа | DMP331 | у = ±0,35 % | у = ±0,6 % | |||
| 5 | от 0 до 1,0 МПа | DMP331 | |||||
| 1 | от 0 до 10,0 МПа | DMP331 | |||||
| 4 | от 0 до 25,0 МПа | DMP333 | |||||
| Уровень рабочей жидкости | 1 | от 0 до 440 мм | ДУЕ-1 | От 4 до 20 мА | у = ±1,0 % | А = ±5,5 мм | |
| 4 | от 0 до 840 мм | А = ±15 мм | |||||
| Сила переменного тока | 6 | от 0,0 до 350,0 А | MCR-SL | От 4 до 18 мА | у = ±1,0 % | у = ±1,25 % | |
| Напряжение переменного тока | 6 | от 0,0 до 250,0 В | MCR-VAC | От 4 до 20 мА | у = ±1,0 % | у = ±1,25 % | |
Продолжение таблицы 2,2
| Температура | 19 | от 0 до 120 °C | дтс | 50М | А = ±(0,3+0,0054) °C | у-±0,25 % | А = ±1,2 °C |
| 23 | дтпь | тип L | А = ±2,5 °C | А = ±2,8 °C | |||
| 23 | ТС742 | PtlOO | А = ± (0,6 ±0,01 t) °C | А = ±2,1 °C | |||
| 5 | от 0 до 150 °C | Дтс | 50М | А = ± (0,3±0,005 t) °C | А = ±1,5 °C | ||
| 1 | дтпь | тип L | А = ±2,5 °C | А = ±2,9 °C | |||
| 1 | ТС742 | PtlOO | Д = ±(0,6 ±0,01 О °C | А = ±2,5 °C | |||
| Примечание: 1 Допускается замена ПИП на аналогичные ПИП утвержденного типа, имеющие аналогичные технические характеристики, диапазон измерений, метрологические характеристики в рабочих диапазонах системы, не хуже указанных в таблице, при условии, что метрологические характеристики ИК не изменяются. 2 Замена оформляется техническим актом и записью в эксплуатационную документацию (формуляр на систему). Технический акт хранится совместно с эксплуатационными документами как их неотъемлемая часть. | |||||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при температуре 25°С, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 97,3 до 104,6 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Г ц | 220 ± 22 50 ± 0,4 |
| Максимальная потребляемая мощность, В-А, не более | 1000 |
Таблица 4 - Массогабаритные характеристики компонентов системы
| Компонент системы | Габаритные размеры мм, не более | Масса, кг, не более | ||
| длина | ширина | высота | ||
| Стойка управления | 600 | 600 | 1700 | 145,0 |
| Шкаф генератора переменного тока | 200 | 400 | 500 | 10,0 |
| Шкаф измерительный температуры | 140 | 350 | 400 | 7,0 |
| Шкаф измерительный датчиков 4...20 | 140 | 350 | 400 | 7,0 |
наносится на стойку управления в виде наклейки.
Таблица 5 - Комплект поставки средства измерений
| Наименование | Обозначение | Количество |
| 1 | 2 | 3 |
| Стойка управления Многоканальный измерительный усилитель | СТ741.30.00.000 MGCplus | 1 шт. 1 шт. |
| Рабочее место оператора | - | 1 шт. |
| Датчик крутящего момента силы | T40FМ | 3 шт. |
| Бесконтактный измеритель крутящего момента | БИКМ-М-106М | 3 шт. |
| Датчик тахометрический | МЭД-1 | 3 шт. |
| Датчик давления | DMP | 15 шт. |
| Датчик расхода | ТПР | 3 шт. |
| Вибропреобразователь | АР2037-100 | 19 шт. |
| Термометр сопротивления | Дтс | 24 шт. |
| Т ермопреобразователь | ДТП | от 0 до 24 шт. |
| Т ермопреобразователь | ТС742 | от 0 до 24 шт. |
| Датчик уровня | ДУЕ-1 | 5 шт. |
| Шкаф генератора переменного тока Датчик переменного тока Датчик переменного напряжения Многоканальный регулятор температуры | СТ741.80.00.000 MCR-SL-S-200-I-LP MCR-VAC-UI-0-DC Термодат | 1 шт. 6 шт. 6 шт. 1 шт. |
| Шкаф измерительный температуры Многоканальный регулятор температуры | СТ741.60.00.000 Термодат | 1 шт. 2 шт. |
| Шкаф измерительный датчиков 4.20 Нормирующий усилитель Многоканальный регулятор температуры | СТ741.70.00.000 DataForth Термодат | 1 шт. 3 шт. 1 шт. |
Продолжение таблицы 5
| 1 | 2 | 3 |
| Комплект кабелей | - | 1 к-т |
| Программное обеспечение | Гарис | 1 шт. |
| Формуляр | СТ741.20.00.000ФО | 1 экз. |
| Руководство по эксплуатации | СТ741.20.00.000 РЭ | 1 экз. |
| Г енератор тест-сигнала | СТ720.00.20.000 | 1 шт. |
приведены в разделе «УСТРОЙСТВО И ПРИНЦИП ДЕЙСТВИЯ» документа СТ741.20.00.000 РЭ.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
