| Номер в госреестре | 86795-22 |
| Наименование СИ | Система измерений динамических параметров |
| Обозначение типа СИ | DDS-M 13 |
| Изготовитель | Акционерное общество "Научно-производственный центр "МЕРА" (АО "НПЦ "МЕРА"), Московская обл., г. Королев |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерений динамических параметров DDS-M 13 (далее по тексту - DDS) предназначена для сбора, преобразования и регистрации сигналов первичных преобразователей (величины отклонения сопротивления одиночного тензометра; напряжения на измерительной диагонали тензометрического датчика; величины заряда; амплитуды напряжения переменного тока), установленных на газогенератор (далее - ГГ) двигателя ПД-8 при испытаниях на стенде № 13 в корпусе № 7 ПАО «ОДК-Сатурн».
Принцип действия DDS основан на преобразовании, нормализации и передаче параметров электрических сигналов с выходов первичных измерительных преобразователей (ПИП) в измерительные модули комплексов измерительных MIC-553 PXI с дальнейшим преобразованием параметров электрических сигналов и электрических цепей в цифровую форму и регистрацией средствами вычислительной техники.
Конструктивно DDS состоит из: автоматизированных рабочих мест оператора №1 и №2 (БЛИЖ.401350.012.058 и БЛИЖ.401350.012.059 соответственно); шкафа коммутационного (БЛИЖ.408320.136.185); стойки (БЛИЖ.408310.004.215) в составе 2 комплексов измерительных MIC-553PXI, сетевого накопителя QNAP TS-853BU-RP-4G, станций сбора данных (ОС ССД1 и ОС ССД2 на базе PromPC), а также модуля синхронизации МЕ-О2ОВ, коммутатора D-Link DGS-1100-24 и комплекта кабелей.
Функционально DDS включает в себя следующие измерительные каналы (ИК):
- ИК величины отклонения сопротивления одиночного тензометра;
- ИК напряжения на измерительной диагонали тензометрического датчика;
- ИК величины заряда;
- ИК амплитуды напряжения переменного тока.
ИК величины отклонения сопротивления одиночного тензометра реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК напряжения на измерительной диагонали тензометрического датчика реализованы с помощью модулей МХ-340 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
ИК амплитуды напряжения переменного тока реализованы с помощью модулей МХ-228 комплекса измерительного магистрально-модульного MIC-553 PXI, цифровой сигнал с которого через локальную сеть и сетевой коммутатор поступает на станцию сбора данных для регистрации и отображения.
Общий вид составных частей DDS представлен на рисунках 1 - 8.
Заводской номер (№ 001) в виде цифрового обозначения указан в формуляре БЛИЖ.401202.100.683 ФО. Заводская маркировка на компоненты системы (стойку и коммутационный шкаф) наносится в форме информационной таблички, содержащей заводской номер и буквенно-цифровое обозначение (рисунки 6 и 8).
Нанесение знака поверки на средство измерений не предусмотрено.
Защита от несанкционированного доступа к компонентам DDS обеспечивается:
- ограничением доступа к месту установки системы;
- запиранием стойки (рисунок 2).

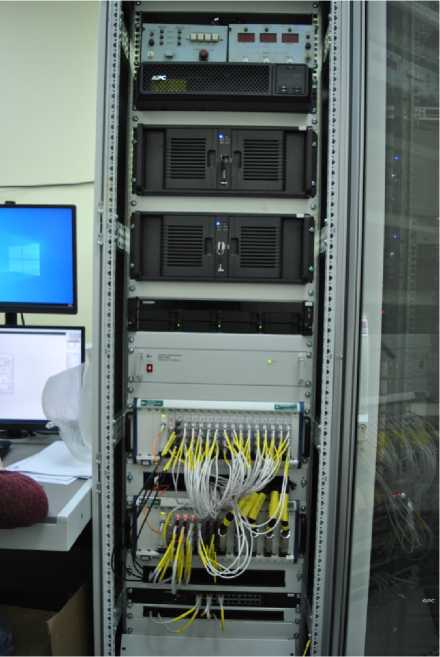

Рисунок 1 - Стойка. Вид внешний.
знака утверждения
типа
Место нанесения

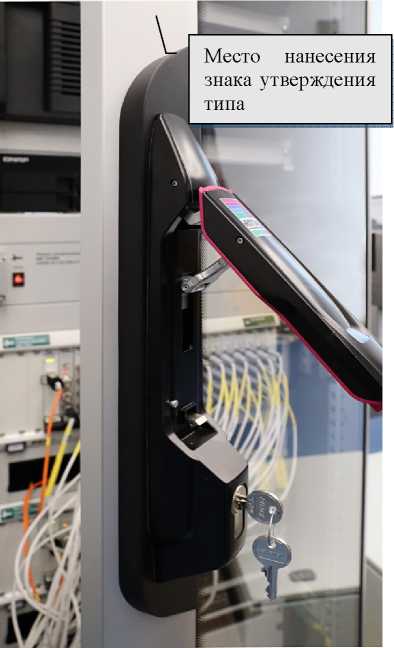

Рисунок 2 - Запирающий механизм стойки.

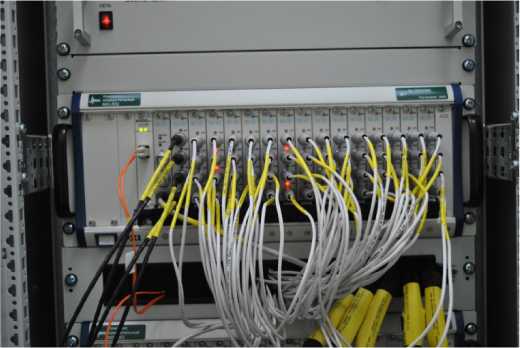

Рисунок 3 - MIC-553 PXI №1 в стойке

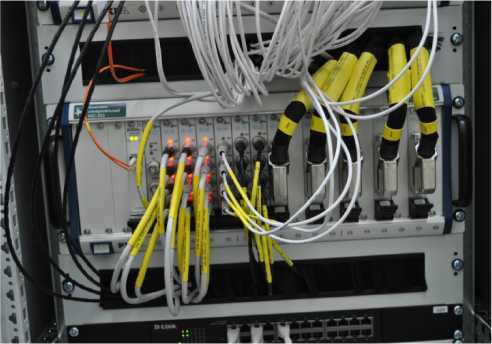

Рисунок 4 - MIC-553 PXI №2 в стойке
Рисунок 5 - Автоматизированные рабочие
Система измерений динамических параметров DDS-M 13 БЛИЖ.401202.100.683
Стойка
БЛИЖ.408310.004.215
Зав.№: 268301 Год выпуска: 2021
Рисунок 6 - Заводская маркировка стойки
места операторов. Вид внешний

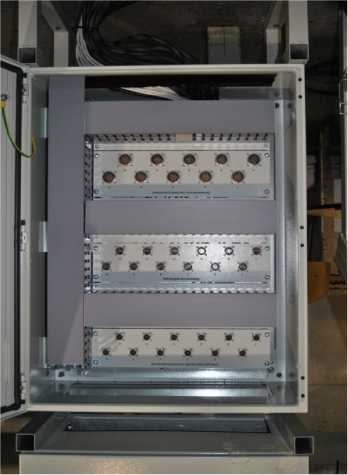

Рисунок 7 - Шкаф коммутационный. Вид внешний
с»
Система измерений динамических параметров
DDS-M 13
БЛИЖ.401202.100.683
Шкаф коммутационный
БЛИЖ.408320.136.185
, Зав. №268302 Год выпуска: 202у,
Рисунок 8 - Заводская маркировка шкафа коммутационного. Вид внешний
Включает общее и функциональное программное обеспечение (ПО).
В состав общего ПО входит операционная система Windows 10 «Pro» (64-разрядная).
В состав функционального ПО (далее - ФПО) входит программа управления комплексом MIC «Recorder».
Метрологически значимой частью ФПО является программный модуль scales.dll.
Идентификационные данные ФПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077- 2014.
Таблица 1- Идентификационные данные ФПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | scales.dll |
| Номер версии (идентификационный номер) ПО | 1.0.0.8 |
| Цифровой идентификатор ПО | 24CBC163 |
| Алгоритм вычисления идентификатора ПО | CRC32 по IEEE 1059-1993 |
Основные метрологические и технические характеристики DDS приведены в таблицах 2, 3.
| Таблица 2 - Метрологические характеристики | DDS | |||
| Измеряемые параметры (наименование измерительных каналов) | Измеряемые величины | Диапазон измерений | Пределы допускаемой погрешности | Кол-во ИК |
| ИК величины отклонения сопротивления одиночного тензометра | ||||
| Отклонение сопротивления одиночного тензометра (Параметры: DT01 - DT60) | Изменение электрического сопротивления | от -0,67 до +0,67 Ом | у: ±0,4 % от ДИ | 60 |
| ИК напряжения на измерительной диагонали тензометрического датчика | ||||
| Напряжение на измерительной диагонали тензометрического датчика (Параметры: ST01 - ST12) | Напряжение постоянного тока | от -10 до +10 мВ | у: ±0,5 % от ДИ | 12 |
| ИК величины заряда | ||||
| Заряд (Параметры: Q01 - Q12) | Электрический заряд | диапазон показаний: ±100000 пКл | * _ | 12 |
| ИК амплитуды напряжения переменного тока | ||||
| Напряжение переменного тока (Параметры: U01 - U40) | Напряжение переменного тока | от 0 до 10 В | у: ±0,15 % от ВП | 40 |
Примечания:
ВП - верхний предел измерения;
ДИ - диапазон измерения;
Y - приведенная погрешность;
* - ИК величины заряда реализованы с помощью модулей МХ-240 комплекса измерительного магистрально-модульного MIC-553 PXI, выходной сигнал которых передаётся в систему по цифровому интерфейсу без влияния на его метрологические характеристики, нормированные в описании типа (рег. № 46517-11).
Таблица 3 - Технические характеристики DDS
| Наименование характеристики | Значение |
| Параметры электрического питания: | |
| - напряжение переменного тока, В - частота переменного тока, Г ц | 230±23 50±1 |
| Потребляемая мощность, кВт не более: | 3 |
| Габаритные размеры составных частей средства измерений, мм, (ширинахвысотахглубина), не более: | |
| - стойка приборная - шкаф коммутационный | 2100х600х800 800x600x300 |
| Масса составных частей, кг, не более: | |
| - стойка приборная - шкаф коммутационный | 255 105 |
| Условия эксплуатации: | |
| - температура воздуха, °С - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | от +10 до +30 от 30 до 80 от 84 до 106 |
| Показатели надежности: | |
| Средняя наработка на отказ, часов | 5000 |
| Вероятность безотказной работы системы в течение сеанса измерений максимальной продолжительностью 8 часов | 0,9984 |
наносится типографским способом на титульный лист руководства по эксплуатации и на верхний левый угол стойки в виде наклейки.
Таблица 4 - Комплектность средства измерений
| Наименование (номер в Федеральном информационном фонде по обеспечению единства измерений) | Обозначение | Кол-во, шт/экз. |
| Система измерений динамических параметров DDS-M 13 в составе: | БЛИЖ.401202.100.683 | |
| Рабочее место оператора № 1 | БЛИЖ.401350.012.058 | 1 |
| Рабочее место оператора № 2 | БЛИЖ.401350.012.059 | 1 |
| Комплект кабелей | БЛИЖ.402490.018.388 | 1 |
| Стойка | БЛИЖ.408310.004.215 | 1 |
| Шкаф коммутационный | БЛИЖ.408320.136.185 | 1 |
| Модуль синхронизации ME-020B8R | БЛИЖ.421722.020.013 | 1 |
| Комплекс измерительный MIC-553 PXI (46517-11) | БЛИЖ.422212.553.001 | 2 |
| Коммутатор D-Link DGS-1100-24 | - | 1 |
| ИБП APC Smart-UPS On-Line SRT3000RMXLI | - | 1 |
| Сетевой накопитель QNAP TS-853BU-RP-4G | - | 1 |
| Система измерений динамических параметров DDS-M 13. Формуляр | БЛИЖ.401202.100.683 ФО | 1 |
| Система измерений динамических параметров DDS-M 13. Руководство по эксплуатации | БЛИЖ.401202.100.683 РЭ | 1 |
| Методика поверки | - | 1 |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации БЛИЖ.401202.100.683 РЭ.
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц».
