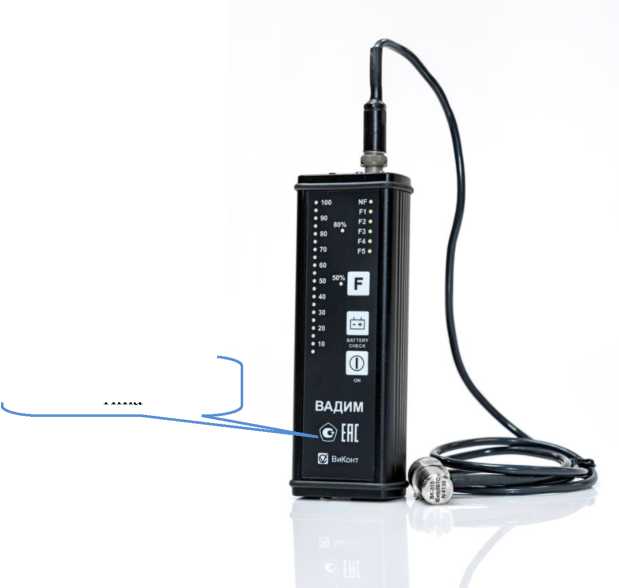

Виброметры диагностические ВАДИМ, 86801-22

Наименование характеристики

Значение

Диапазоны измерений СКЗ виброускорения, м/с2, в зависимости от диапазонов измерений и переключаемых поддиапазонов:

- стандартный1)

- включая переключаемые поддиапазоны

- 1:1

- 1:10

- специальный1)

- включая переключаемые поддиапазоны

- 1:1

- 1:10

от 0,05 до 1,0 от 0,5 до 10,0

от 0,05 до 0,5 от 0,5 до 5,0

Пределы допускаемой основной приведенной к верхнему пределу включенного диапазона измерений СКЗ виброускорения погрешности измерений виброускорения на базовой частоте 160 Гц в режиме «NF» (без фильтров), %

±5

Пределы допускаемой дополнительной приведенной верхнему пределу диапазона измерений СКЗ виброускорения погрешности измерений виброускорения на базовой частоте 160 Гц в режиме «NF» (без фильтров) в рабочих условиях эксплуатации, %

±3

Наименование характеристики

Значение

Диапазон рабочих частот в режиме «NF» (без фильтров), Гц

от 10 до 2000

Неравномерность амплитудно-частотной характеристики в режиме «NF» (без фильтров), дБ, в диапазоне частот:

- от 20 до 1500 Гц

- от 10 до 2000 Гц

±1

±3

Номинальное значение срабатывания сигнализации в режиме «NF» (без фильтров) при измерении СКЗ виброускорения, м/с2, при заданном уровне перегрузки:

- уровень «50 %», в диапазоне измерений СКЗ виброускорения, м/с2:

- от 0,05 до 0,5

- от 0,05 до 1,0

- от 0,5 до 5,0

- от 0,5 до 10,0

- уровень «80 %», в диапазоне измерений СКЗ виброускорения, м/с2:

- от 0,05 до 0,5

- от 0,05 до 1,0

- от 0,5 до 5,0

- от 0,5 до 10,0

0,18 0,35; 1,8;

3,5;

0,28 0,57;

2,8 5,7;

Пределы допускаемого отклонения срабатывания сигнализации в режиме «NF» (без фильтров) и на базовой частоте 160 Гц от номинального значения при измерении СКЗ виброускорения, %

±5

П р и м е ч а н и я:

1) - конкретный диапазон измерений указан в паспорте

Фильтр

Номинальная средняя геометрическая частота, Г ц

Частота среза фильтра, Г ц

Затухание на средней частоте

относительно режима «NF», %

Крутизна затухания АЧХ1) ниже нижней и выше верхней частот среза, дБ/октаву не менее

Нижняя Fb2)

Верхняя Fв2)

F1

80

10+1

500+50

±5

18

F2

225

100+10

500+50

F3

300

100+10

800+80

F4

500

150+15

1500+150

F5

580

450±45

750±75

±20

П р и м е ч а н и я:

1) - АЧХ - амплитудно-частотная характеристика

2) - Для фильтров с F1 по F4 верхняя и нижняя частоты среза отсчитывается по спаду АЧХ до уровня 0,9, а для фильтра F5 - по спаду АЧХ до уровня 0,7. Крутизна затухания АЧХ отсчитывается от частоты спада АЧХ до уровня 0,7 для всех фильтров.

Наименование характеристики

Значение

Выходное напряжение на головные телефоны при показаниях индикатора «100 %», мВ, не менее

150

Нормальные условия измерений прибора - температура окружающей среды, °С - относительная влажность, %, не более

от +15 до +25

80 (без конденсации)

Рабочие условия измерений:

- для измерительного блока

- температура окружающей среды, °С

- относительная влажность, %, не более

- для преобразователя

- температура окружающей среды, °С

- относительная влажность, %, не более

от -60 до +80

85 (при температуре +25 °С)

от -40 до +50

85 (при температуре +25 °С)

Габаритные размеры, мм, не более - измерительного блока

- высота

- ширина

- глубина

- преобразователя

- диаметр

- высота

170 60

35

17

30

Масса, кг, не более

- измерительного блока

- преобразователя (с учетом кабеля)

0,4 0,07

Время наработки на отказ, ч

10000

Средний срок службы, лет

10

Средняя наработка на отказ, ч, не менее

60000

Наименование

Обозначение

Количество

Блок измерения и индикации

ВАДИМ

1 шт.

Пьезоэлектрический вибропреобразователь

ВК-315

1 шт.

Руководство по эксплуатации

РЭ 4277-028-00205435-01

1 экз.

Паспорт

4277-028-00205435-01 ПС

1 экз.

Зарядное устройство

-

1 шт.

Г оловные телефоны

-

1 шт.

Аккумулятор

-

1 шт.

Чехол для переноски

-

1 шт.
