| Номер в госреестре | 86803-22 |
| Наименование СИ | Генераторы сигналов высокочастотные |
| Обозначение типа СИ | АКИП-3209 |
| Изготовитель | "SIGLENT TECHNOLOGIES CO., LTD", Китай |
| Год регистрации | 2022 |
| Срок свидетельства | 20.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Генераторы сигналов высокочастотные АКИП-3209 (далее - генераторы) предназначены для генерирования немодулированных электромагнитных колебаний и электромагнитных колебаний с различными видами модуляции.
Принцип действия генераторов основан на синтезе синусоидального сигнала, синхронизированного с опорным стабильным по частоте внутренним или внешним задающим генератором. В генераторах возможна генерация как непрерывная, так и с амплитудной, частотной, фазовой и импульсной модуляциями. В генераторах предусмотрена опция внешней квадратурной модуляции.
Диапазон частот генератора формируется из диапазона частот задающего генератора с последующим преобразованием и фильтрацией паразитных частотных составляющих. Источником опорной частоты для задающего генератора служит кварцевый генератор с термокомпенсацией с тактовой частотой 10 МГц. В генераторах имеется дополнительные встроенные генератор сигналов специальной формы и импульсный генератор, у которых имеются отдельные выходы. Эти дополнительные генераторы могут использоваться в качестве внутреннего источника модулирующих сигналов или как источники вспомогательных низкочастотных сигналов. Управление режимами работы и процессом формирования выходного сигнала осуществляется внутренним котроллером.
Конструктивно генераторы выполнены в виде настольного моноблока. Генераторы имеют возможность монтажа в 19-дюймовые приборные стойки с помощью комплекта для монтажа, поставляемого опционально. Управление осуществляется при помощи клавиатуры и регулятора, расположенных на лицевой панели, или при помощи сенсорного дисплея. Предусмотрено управление генераторами с персонального компьютера через интерфейсы USB и LAN, опционально - через адаптер USB-GPIB.
Генераторы состоят из базовой модификации и опций, расширяющих диапазон частот выходного сигнала, и опций расширенной модуляции. Генераторы могут быть оснащены следующими опциями:
- опция BW60: опция расширения частотного диапазона до 6 ГГц основного высокочастотного сигнала;
- опция PT: генератор последовательности импульсов;
- опция 10M-OCXO-L: термостатированный внутренний опорный генератор с улучшенной долговременной стабильностью по частоте.
На рисунке 1 представлен общий вид генераторов и место нанесения знака утверждения типа.
Для предотвращения несанкционированного доступа к внутренним частям генераторов предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки приведена на рисунке 1.
Конструкция генераторов не предусматривает нанесения знаков поверки.

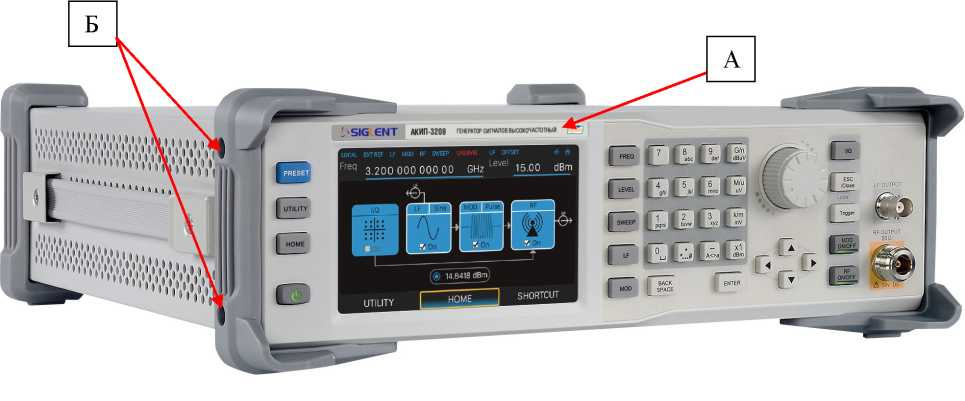

Рисунок 1 - Общий вид генераторов, место нанесения знака утверждения типа (А) и места пломбировки от несанкционированного доступа (Б)
Программное обеспечение генераторов установлено на внутренний контроллер и служит для управления режимами работы, задания параметров воспроизводимых сигналов, выбора видов модуляции, осуществления дистанционного управления и вспомогательных функций.
Уровень защиты программного обеспечения «средний» от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | АКИП-3209 |
| Номер версии (идентификационный номер ПО) | не ниже 1.1.1.2.1 |
Таблица 2 - Метрологические характеристики генераторов
| Наименование характеристики | Значение | ||
| Частотные параметры | |||
| Диапазон частот АКИП-3209 (базовая модификация) АКИП-3209 с опцией BW60 | от 9 кГц до 4 ГГц от 9 кГц до 6 ГГц | ||
| Дискретность установки частоты, Г ц | 0,001 | ||
| Пределы допускаемой относительной погрешности установки частоты - стандартное исполнение - опция 10M-OCXO-L | ±Г10’6 ±5-10-8 | ||
| Параметры уровня выходного сигнала при нормальных условиях измерений | |||
| Диапазон установки уровня выходного сигнала на нагрузке 50 Ом, дБм (в скобках указано нормируемое значение) - в диапазоне частот от 9 кГц до 100 кГц включ. - в диапазоне частот св. 100 кГц до 1 МГц включ. - в диапазоне частот св. 1 МГц до 4 ГГц включ. - в диапазоне частот св. 4 до 6 ГГц включ. | от -110 до +7 (от -110 до +4) от -110 до +15 (от -110 до +13) от -140 до +26 (от -110 до +20) от -130 до +24 (от -110 до +20) | ||
| Дискретность установки уровня выходного сигнала, дБ | 0,01 | ||
| Пределы основной допускаемой абсолютной погрешности установки уровня выходного сигнала в режиме АРУ (ALC), дБ | - в диапазоне частот от 9 до 100 кГц включ. | - в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ. | ±1,1 ±0,9 ±0,9 |
| - в диапазоне частот св. 100 кГц до 4 ГГ ц включ. | - в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ. | ±1,1 ±0,7 ±0,7 | |
| - в диапазоне частот св. 4 до 6 ГГц включ. | - в диапазоне уровней выходного сигнала: св. -110 до -90 дБм включ. св. -90 до -40 дБм включ. св. -40 до +26 дБм включ. | ±1,1 ±0,7 ±0,7 | |
| Пределы дополнительной погрешности допускаемой абсолютной погрешности установки уровня выходного сигнала при выключенном режиме АРУ (ALC), дБ | ±0,2 | ||
| Примечание: АРУ (ALC) - режим автоматической регулировки усиления | |||
| Наименование характеристики | Значение |
| Параметры спектра выходного сигнала1) | |
| Уровень гармонических искажений, дБн, не более при Рвых <+13 дБм, в диапазоне частот от 1 МГц до 6 ГГц | -30 |
| Уровень субгармонических искажений, дБн, не более при Рвых <+13 дБм, при отстройке от несущей >10 кГц, в диапазоне частот от 1 МГ ц до 6 ГГ ц | -48 |
| Уровень негармонических искажений, дБн, не более при Рвых <+13 дБм, при отстройке от несущей >10 кГц - в диапазоне частот от 1 МГц до 4 ГГц включ. - в диапазоне частот св. 4 до 6 ГГц включ. | -65 -56 |
| Спектральная плотность мощности фазовых шумов при отстройке от несущей 20 кГц в зависимости от частоты несущей, приведенная к полосе 1 Гц, дБн/Гц - частота несущей 100 МГ ц - частота несущей 1 ГГц - частота несущей 4 ГГ ц - частота несущей 6 ГГ ц | -120 -118 -104 -105 |
| Параметры внутреннего модулирующего генератора (LF) | |
| Формы выходного сигнала | синусоидальная, прямоугольная, пилообразная, треугольная, постоянный уровень |
| Диапазон частот сигнала - синусоидального - прямоугольного, треугольного, пилообразного | от 0,1 Гц до 1 МГц от 0,1 Гц до 20 кГц |
| Дискретность установки частоты, Г ц | 0,01 |
| Пределы допускаемой относительной погрешности установки частоты | приведены в разделе «частотные параметры» |
| Диапазон установки уровня сигнала (размах) Ubbix, В на нагрузке 50 Ом | от 1 •10-3 до 3 |
| Дискретность установки уровня сигнала, мВ | 1 |
| Верхний предел установки постоянного смещения, В (наименьшее из приведенных значений) | ±(2,5-0Ливых; 2) |
| Дискретность установки постоянного смещения, мВ | 10 |
| Допускаемая абсолютная погрешность установки постоянного смещения, мВ | ±(0,01-исм+3) |
| Неравномерность АЧХ встроенного генератора, дБ | ±0,3 |
| Примечания: 1) В диапазоне частот от 9 до 100 кГц не включ. параметры спектра (искажения) выходного сигнала не нормируются; Рвых — здесь и далее уровень выходной мощности; дБм - обозначает уровень мощности в дБ относительно 1 мВт; дБн - обозначает уровень мощности в дБ относительно уровня несущей; Ubbix - установленное значение напряжения на выходе, В; исм - установленное значение постоянного смещения, В. | |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Параметры внутреннего импульсного генератора | |
| Виды импульсов | одинарный, парный |
| Полярность импульсов | нормальная, инвертированная |
| Диапазон установки периода импульсов | от 40 нс до 300 с |
| Диапазон установки длительности импульсов | от 20 нс до 300 с |
| Диапазон установки задержки парных импульсов | от 20 нс до 300 с |
| Дискретность установки периода, длительности и задержки импульсов, нс | 10 |
| Параметры амплитудной синусоидальной модуляции (АМ) | |
| Режимы модуляции | внутренняя, внешняя, внутренняя+внешняя |
| Диапазон установки коэффициента АМ (Кам), % | от 0 до 100 |
| Дискретность установки коэффициента АМ, % | 0,1 |
| Диапазон модулирующих частот, кГц | приведен в разделе «Параметры внутреннего модулирующего генератора (LF)» |
| Пределы допускаемой абсолютной погрешности установки коэффициента АМ Кам в режиме внутренней АМ, % при Кам < 80 %, уровне выходного сигнала 0 дБм и модулирующей частоте 1 кГц | ±(0,04-Кам+1) |
| Коэффициент гармоник огибающей АМ в режиме внутренней АМ, %, не более при модулирующей частоте 1 кГц, Кам< 80 %, и уровне выходного сигнала не более 0 дБм | 3 |
| Параметры частотной синусоидальной модуляции (ЧМ) | |
| Режимы модуляции | внутренняя, внешняя, внутренняя+внешняя |
| Масштабный коэффициент N - в диапазоне частот от 9 кГц до 1 МГц включ. - в диапазоне частот св. 1 до 250 МГц включ. - в диапазоне частот св. 250 до 500 МГц включ. - в диапазоне частот св. 500 МГц до 1 ГГц включ. - в диапазоне частот св. 1 до 2 ГГц включ. - в диапазоне частот св. 2 до 4 ГГц включ. - в диапазоне частот св. 4 до 6 ГГц включ. | 0,25 0,5 0,125 0,25 0,5 1 2 |
| Максимальное значение девиации частоты (АГ), МГц | 1-N |
| Дискретность установки девиации частоты, Г ц (наибольшее из приведенных значений) | 0,001 АГ или 1 Гц |
| Примечания: дБн/Гц - уровень мощности в дБ относительно уровня несущей, приведенный к полосе 1 Гц; Кам - коэффициент амплитудной модуляции, %. | |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Диапазон модулирующих частот, кГц | приведен в разделе «Параметры внутреннего модулирующего генератора (LF)» |
| Пределы допускаемой абсолютной погрешности установки девиации частоты Af в режиме внутренней ЧМ, Гц при Af <50 кГц, при модулирующей частоте 1 кГц | ±(0,02^Af+20) |
| Коэффициент гармоник ЧМ, %, не более при модулирующей частоте 1 кГц и Af <50 кГц | 1 |
| Параметры фазовой синусоидальной модуляции (ФМ) | |
| Режимы модуляции | внутренняя, внешняя, внутренняя+внешняя |
| Максимальное значение девиации фазы (Аф), рад | 5-N, где N - масштабный коэффициент (приведен в разделе «Параметры ЧМ») |
| Дискретность установки девиации фазы, рад (наибольшее из приведенных значений) | 0,001^ф или 0,01 |
| Диапазон модулирующих частот, кГц | приведен в разделе «Параметры внутреннего модулирующего генератора (LF)» |
| Пределы допускаемой абсолютной погрешности установки девиации фазы Аф в режиме внутренней ФМ, рад при A9<5-N, при модулирующей частоте 1 кГц | ±(0,02^+0,05) |
| Параметры импульсной модуляции (ИМ) | |
| Режимы модуляции | внутренняя, внешняя |
| Диапазон установки периода следования импульсов | от 40 нс до 300 с |
| Время нарастания/спада радиоимпульса, нс, не более | 15 |
| Коэффициент подавления сигнала несущей в паузе между радиоимпульсами, дБ, не менее - в диапазоне частот от 1 МГ ц до 4 ГГц - в диапазоне частот от 4 МГ ц до 6 ГГ ц | 70 65 |
| Характеристики выходного тракта | |
| Номинальное значение выходного сопротивления ВЧ выхода, Ом | 50 |
| Предел допускаемого значения КСВН ВЧ выхода В диапазоне частот от 10 МГц до 6 ГГц, при уровне выходного сигнала не более 0 дБм, режим АРУ включен | 2,0 |
Таблица 3 - Технические характеристики генераторов
| Наименование характеристики | Значение |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа | от +20 до +30 80 от 84,0 до 106,7 |
| Рабочие условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре до +30 °С), %, не более - атмосферное давление, кПа | от +5 до +45 90 от 84,0 до 106,7 |
| Напряжение питающей сети, В | от 90 до 264 |
| Номинальные значения частоты питающей сети, Г ц - при напряжении питания от 90 до 264 В - при напряжении питания от 90 до 132 В | 50 или 60 400 |
| Потребляемая мощность, Вт, не более | 75 |
| Масса, кг, не более | 4,84 |
| Габаритные размеры (ширинахвысотахглубина), мм | 338x113x369 |
наносится на переднюю панель генераторов методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность генераторов
| Наименование | Обозначение | Количество, шт. |
| Г енератор сигналов высокочастотный | АКИП-3209 | 1 |
| Сетевой кабель | - | 1 |
| Руководство по эксплуатации | - | 1 |
приведены в разделе «Описание средства измерений» руководства по эксплуатации.
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Приказ Росстандарта от 13 июля 2007 г. № 176-ст «Об утверждении государственной поверочной схемы для средств измерений мощности и напряжения переменного тока синусоидальных электромагнитных колебаний»;
Стандарт предприятия «SIGLENT TECHNOLOGIES CO., LTD», Китай на генераторы сигналов высокочастотные АКИП-3209, Сertificate No. 07621Q8419R3M-GD/001.
