Прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT, 86804-22

86804-22
Прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT (далее - прибор) предназначен для измерений угла наклона в вертикальной плоскости и угла отклонения в горизонтальной плоскости светотеневой границы светового пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автотранспортное средство.
Карточка СИ
Номер в госреестре 86804-22
Наименование СИ Прибор для измерений параметров света фар автотранспортных средств
Обозначение типа СИ FORI FV-2018 HDGT
Изготовитель "FORI KOREA LTD.", Корея
Год регистрации 2022
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT (далее - прибор) предназначен для измерений угла наклона в вертикальной плоскости и угла отклонения в горизонтальной плоскости светотеневой границы светового пучка фар ближнего света или противотуманных фар к плоскости рабочей площадки, на которой устанавливается автотранспортное средство.

Описание

Принцип действия прибора основан на фокусировке светового пучка фары автотранспортного средства с помощью оптической линзы и измерениях углов наклона светотеневой границы пучка ближнего света к плоскости рабочей площадки, на которую устанавливается автотранспортное средство с помощью электронно-оптической матрицы.

Прибор конструктивно состоит из:

- оптической камеры, в которой размещены: линза, светочувствительный экран, которые служат для измерений углов наклона в вертикальной и углов отклонений в горизонтальной плоскости светотеневой границы пучка света фар, электронные узлы и блоки предварительной обработки измерительной информации;

- механических элементов для крепления и установки оптической камеры прибора относительно внешних фар автотранспортных средств;

- приборной стойки с пультом управления и компьютером.

Заводской номер устройства в буквенно-числовом формате указывается методом гравировки на маркировочной табличке, расположенной на приборной стойке с пультом управления.

Нанесение знака поверки на средство измерений не предусмотрено.

К приборам данного типа относится прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT зав.№ P-12017.

Общий вид прибора для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT представлен на рисунке 1.

Общий вид маркировочной таблички представлен на рисунке 2.

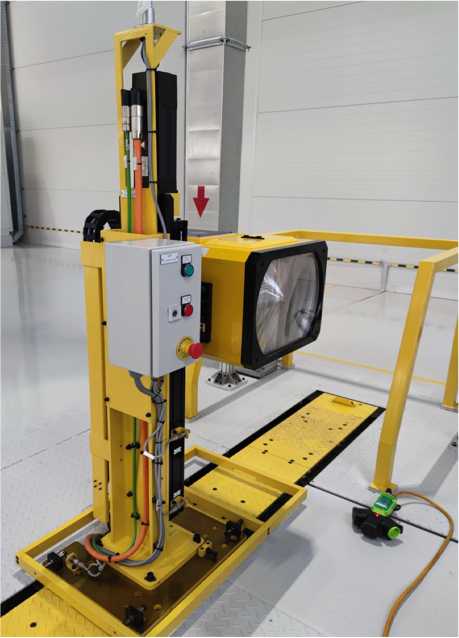

Рисунок 1 - Общий вид прибора для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT

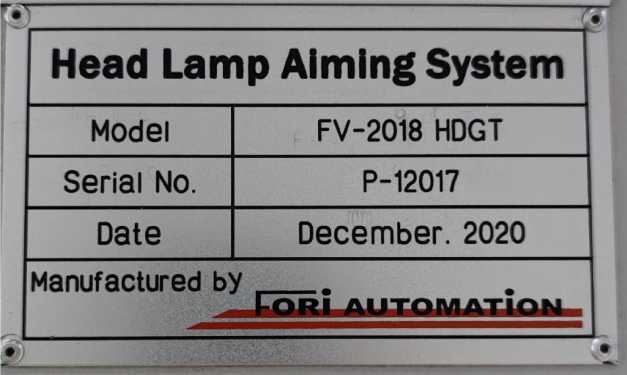

Рисунок 2 - Общий вид маркировочной таблички

В процессе эксплуатации прибор не предусматривает внешних механических или электронных регулировок. Пломбирование прибора не производится

Программное обеспечение

Для работы с прибором используется метрологически значимое программное обеспечение «FORI HD Digital Headlamp Aimer» (далее - ПО), устанавливаемое на персональный компьютер. ПО разработано специально для прибора для измерений параметров света фар автотранспортных средств и служит для управления его функциональными возможностями, а также для обработки и отображения результатов измерений.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

FORI HD Digital Headlamp Aimer

Номер версии (идентификационный номер ПО)

не ниже 2020.12

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости, °

от -5 до +5

Пределы допускаемой абсолютной погрешности измерений угла наклона светотеневой границы светового пучка фар в вертикальной плоскости, '

±6

Диапазон измерений угла отклонений светотеневой границы пучка света фар в горизонтальной плоскости, °

от -5 до +5

Пределы допускаемой абсолютной погрешности измерений угла отклонений светотеневой границы пучка света фар в горизонтальной плоскости, '

±6

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Максимальная высота измерений, мм

950

Минимальная высота измерений, мм

250

Габаритные размеры в сборе (ДхШхВ), мм, не более

2500x4500x1000

Масса прибора, не более, кг

2000

Параметры электрического питания:

- напряжение переменного тока, В

- частота переменного тока, Г ц

400+40-60

50±1

Диапазон рабочих температур, °C

от +15 до +25

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Прибор для измерений параметров света фар автотранспортных средств FORI FV 2018 HDGT в комплекте

-

1 шт.

Комплект принадлежностей и приспособлений

-

1 комплект

Руководство по эксплуатации на русском языке

-

1 экз.

Сведения о методах измерений

приведены в разделах 12.1.35 «Настройка фары», 12.1.36 «Настройка-Положение» Руководства по эксплуатации «Устройство для измерений углов установки колес автомобилей FORI FNCA-3DGT и прибор для измерений параметров света фар автотранспортных средств FORI FV-2018 HDGT».

Нормативные документы

Техническая документация «FORI KOREA LTD», Корея.
