| Номер в госреестре | 86806-22 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | SUPERTEMP |
| Изготовитель | Общество с ограниченной ответственностью "Сидермаг" (ООО "Сидермаг"), г. Екатеринбург |
| Год регистрации | 2022 |
| Срок свидетельства | 20.09.2027 |
| МПИ (интервал между поверками) | 2 года - для ТП св. 300 °C и 3 года - для ТП до 300 °C |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические SUPERTEMP (далее по тексту -термопреобразователи или ТП) предназначены для измерения температуры жидких, газообразных, сыпучих сред, дисперсных сред и взвесей, без налипания частиц, поверхностей, а также агрессивных сред, не разрушающих защитный корпус и защитную арматуру, путем преобразования температуры в термоэлектродвижущую силу (ТЭДС) ТП.
Принцип действия преобразователей термоэлектрических SUPERTEMP основан на термоэлектрическом эффекте - генерировании термоэлектродвижущей силы, возникающей из-за разности температур между двумя соединениями различных металлов или сплавов, образующих часть одной и той же цепи.
ТП состоит из одного или нескольких, конструктивно связанных между собой, первичных преобразователей температуры (далее - ПП), защитного корпуса с монтажными элементами или без них и коммутационных устройств в виде клеммной головки, коробки, разъема или удлиняющих проводов. ПП ТП выполнен в виде кабельного ЧЭ. Он представляет собой гибкую металлическую трубку с размещёнными внутри нее одной или двумя парами термоэлектродов, расположенными параллельно друг другу. Пространство вокруг термоэлектродов заполнено уплотненной мелкодисперсной минеральной изоляцией. Термоэлектроды ТП со стороны рабочего торца сварены между собой, образуя рабочий спай внутри стальной оболочки. Рабочий торец заглушен приваренной стальной пробкой.
В ТП с конструктивной модификацией, предусматривающей коммутационные устройства в виде клеммной головки или коробки, могут устанавливаться измерительные преобразователи (ИП) утвержденных типов с аналоговыми и цифровыми выходными сигналами различных типов.
ТП имеют модификации и конструктивные исполнения, различающиеся:
- в зависимости от номинальной статической характеристики (далее - НСХ);
- по количеству и классу допуска ЧЭ;
- по форме, диаметру и материалу защитной арматуры (при ее наличии), длине монтажной части, по виду присоединения к процессу, по типу корпуса.
Код заказа термопреобразователей представлен следующим образом:
SUPERTEMP-1 2-3-4-5-6-7-8, где:
| № поля | Наименование | Код заказа | Расшифровка |
| 1 | Тип НСХ ЧЭ | K, L, N | Условное обозначение НСХ по ГОСТ Р 8.585-2001 |
| № поля | Наименование | Код заказа | Расшифровка |
| 2 | Модификация | АА АВ АС ВА ВВ ВС | С защитным чехлом, без крепежных элементов С защитным чехлом, с подвижным резьбовым штуцером С защитным чехлом, с неподвижным резьбовым штуцером Бескорпусные, без крепежных элементов Бескорпусные, с подвижным резьбовым штуцером Бескорпусные, с неподвижным реьбовым штуцером |
| 3 | Узел коммутации | 001 010 070 120 400 IP | Разъемы Клемные головки Удлинительные провода Клемные коробки Удлинительные провода с разъемом Клемная коробка с возможностью встраивания ИП |
| 4 | Класс допуска первичного преобразователя | s1 s2 | 1 2 |
| 5 | Количество ЧЭ в изделии, исполнение рабочего спая | i ni | i - 1 (изолированный) ЧЭ; n - кол-во ЧЭ (св. 1 ЧЭ) |
| 6 | Материал наружной оболочки | Н17 Н18 Н316 H321 Т439 Т23 Т310 T446 T78 T600 T601 Х | 10Х17Н13М2Т 12Х18Н10Т AISI316 AISI321 ЭИ439 20Х23Н18 AISI310 AISI446 XH78T Inconel600 Inconel601 Другой материал (в соответствии с заказом) |
| 7 | Наружный диаметр рабочей части, мм | От 1 до 48 | От 1 мм до 48 мм |
| 8 | Длина монтажной части, мм/ длина удлинительных проводов, мм* | От 20 до 30000/от 200 до 30000 | От 20 мм до 30000 мм/от 200 до 30000мм |
| *Длина удлинительных проводов применима только для исполнений с узлом коммутации 070; 400 | |||

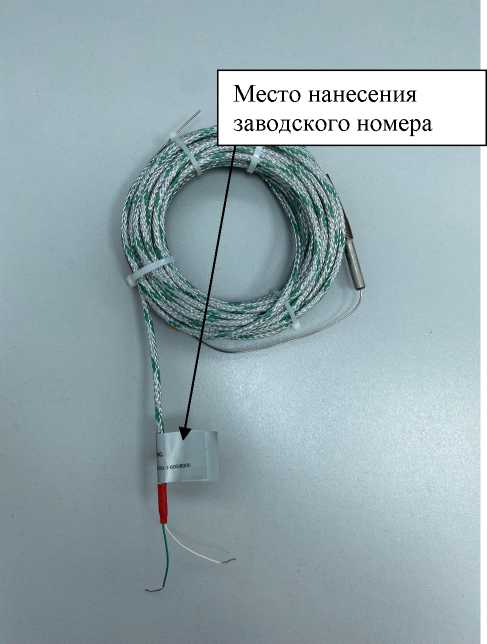

Нанесение знака поверки на ТП не предусмотрено. Заводской номер наносится на шильдик в виде наклейки, прикрепленный к кабелю или к клеммной коробке ТП. Фотографии общего вида ТП с указанием места расположения заводских номеров представлены на рисунках 1-7.

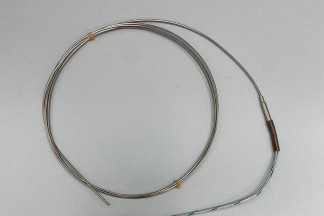

Рисунок 1 - SUPERTEMP-K BA.

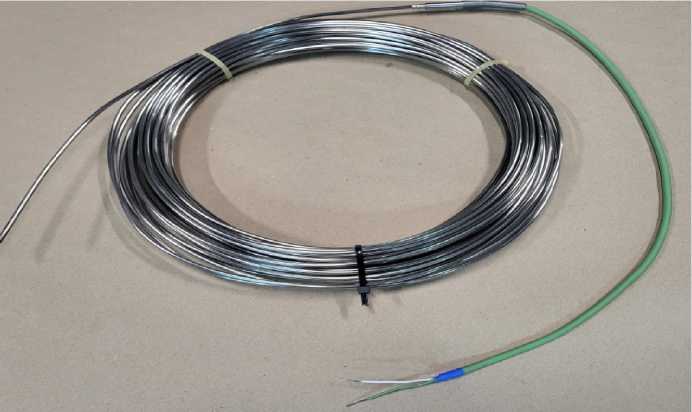

Рисунок 2 - SUPERTEMP-K BA.

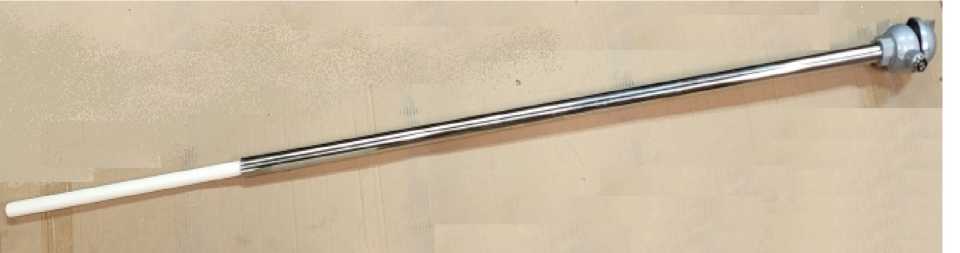

Рисунок 3 - SUPERTEMP-N АЛ.

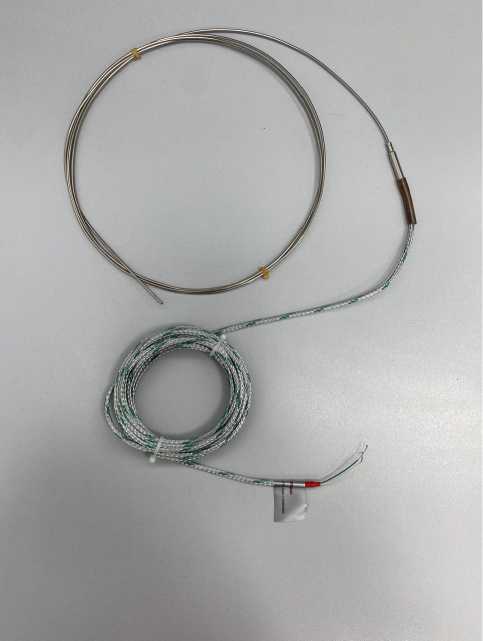

Рисунок 4 - SUPERTEMP-К ВА.

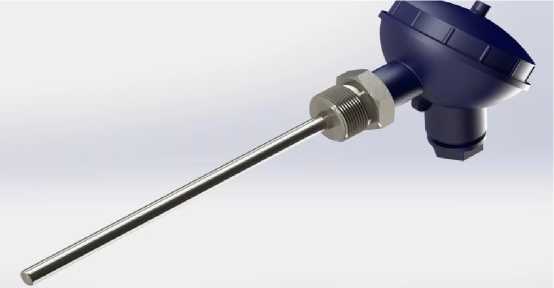

Рисунок 5 - SUPERTEMP-K ВС.

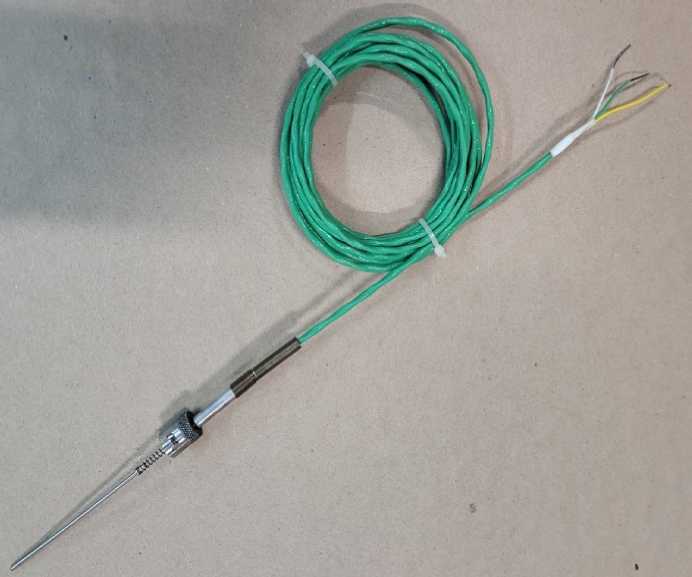

Рисунок 6 - SUPERTEMP-K АВ

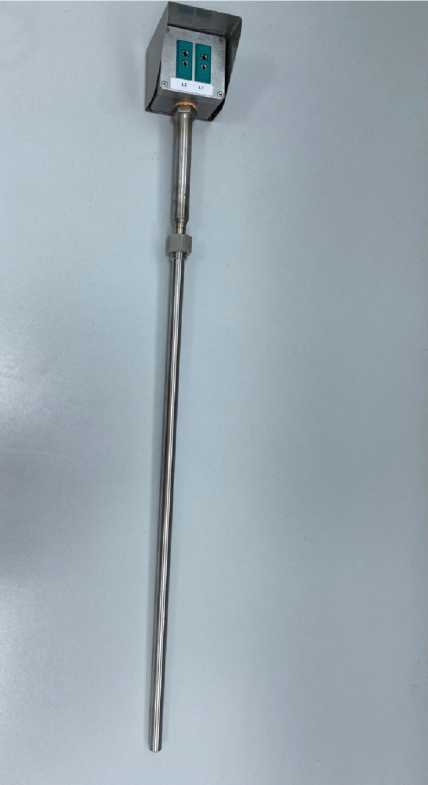

Рисунок 7 - SUPERTEMP-K BC.
Пломбирование ТП не предусмотрено.
Отсутствует.
Метрологические и основные технические характеристики преобразователей термоэлектрических SUPERTEMP приведены в таблицах 1-2.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ Р 8.585-2001 | К | L | N |
| Класс допуска по ГОСТ Р 8.5852001 | 1, 2 | 2 | 1, 2 |
| Диапазон измерений температуры, °С | от -40 до +1100 | от -40 до +600 | от -40 до +1200 |
| Пределы допускаемых ТЭДС ТП отклонений от НСХ, °С | по ГОСТ Р 8.585-2001 | ||
| Электрическое сопротивление изоляции (при 100 В) между цепями ТП, МОм, не менее: | 100 | ||
| Примечания: допускается изготовление ТП, имеющих промежуточные диапазоны измерений температуры, лежащие внутри диапазонов измерений, указанных в таблице. | |||
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение | |
| Наружный диаметр рабочей части ТП, мм | от 1 до 48 | |
| Длина монтажной части, мм | от 20 до 30000 | |
| Длина удлинительных проводов, мм | от 200 до 30000 | |
| Масса, кг | от 0,01 | t5 до 23 |
| Рабочие условия эксплуатации: - температура окружающего воздуха,°С - относительная влажность, %, не более | для ТП с клеммными головками | для ТП с удлиняющими проводами |
| от -60 до +85 98 | от -60 до +200 98 | |
| Средний срок службы ТП модификаций АА, АВ, АС, ВА, ВВ, ВС, лет, не менее - с верхним пределом измерений температуры св. +300 °C - до +300 °C включ. | 4 10 | |
| Средняя наработка до отказа ТП модификаций АА, АВ, АС, ВА, ВВ, ВС, ч, не менее - с верхним пределом измерений температуры св. +300 °C - до +300 °C включ. | 16000 40000 | |
наносится на титульный лист паспорта типографским способом.
Комплектность поставки ТП приведена в таблице 3.
аблица 3
| Наименование | Обозначение | Кол-во |
| Преобразователь термоэлектрический | SUPERTEMP (обозначение модификации и конструктивного исполнения - в соответствии с заказом | 1 шт |
| Паспорт | 26.51.53-045-88172074ПС | 1 экз. |
| Руководство по эксплуатации | 26.51.53-045-88172074РЭ | 1 экз. |
приведены в разделе 2 «Указания по эксплуатации» Руководства по эксплуатации 26.51.53-045-88172074РЭ.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия;
ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия;
ГОСТ Р 8.558-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
ТУ 26.51.53-045-88172074-2022 Преобразователи термоэлектрические SUPERTEMP.
Технические условия.
