| Номер в госреестре | 86807-22 |
| Наименование СИ | Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102 |
| Обозначение типа СИ | Обозначение отсутствует |
| Изготовитель | Федеральное казенное предприятие "Научно-испытательный центр ракетно-космической промышленности" (ФКП "НИЦ РКП"), Московская обл., Сергиево-Посадский городской округ, г. Пересвет |
| Год регистрации | 2022 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102 (далее - каналы или СУЗ) предназначены для измерений силы постоянного электрического тока.
Принцип действия каналов измерительных (ИК) СУЗ основан на преобразовании аналоговых электрических сигналов, поступающих от первичных измерительных преобразователей (ПИП) и стендовых преобразователей, в частотно-импульсные сигналы с помощью устройств аналого-частотного преобразования (АЧП), с последующим преобразованием с помощью быстродействующего 32 разрядного аналого-цифрового преобразования (АЦП) в цифровой код, с обработкой полученной информации и выдачей сигналов для формирования управляющего воздействия СУЗ.
СУЗ осуществляет регистрацию, отображение и хранение измеренной информации с помощью персональных ЭВМ.
В состав ИК СУЗ входят следующие компоненты:
- аналого-частотные преобразователи типа АЧП4-01.Ех, предназначенные для преобразования аналоговых сигналов в частотные сигналы;
- блоки распределения сигналов типа БРС, предназначенные для размножения частотных сигналов;
- адаптеры SW-МСКЧ, предназначенные для преобразования частотных сигналов в цифровой код;
- сетевые индустриальные контроллеры СИКОН-М1, СИКОН-М3, с выходов которых по линии связи информация в формате сетевого интерфейса Ethernet поступает в локальную вычислительную сеть (ЛВС).
Заводской номер № 30315/2014 в виде цифрового обозначения, который однозначно идентифицирует СУЗ, указывается в формуляре. Нанесение знака поверки на корпуса стоек СУЗ не предусмотрено.
Максимальное количество ИК СУЗ с учетом возможности использования резервных каналов - 58. Полный перечень ИК СУЗ приводится в формуляре.

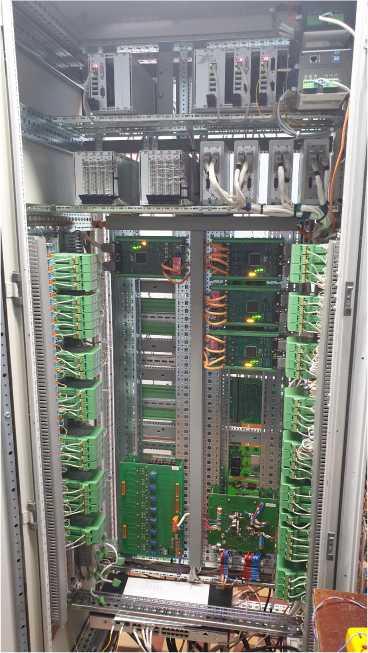

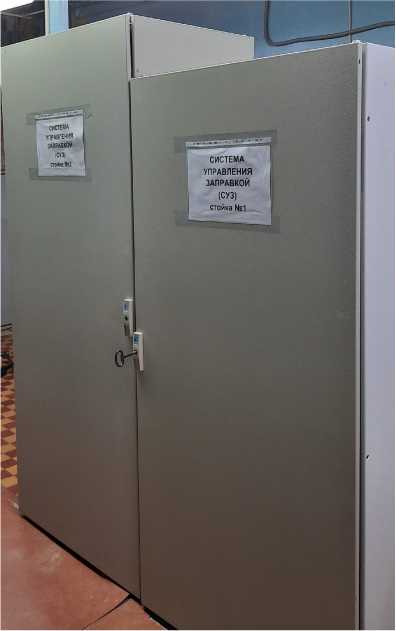

Общий вид приборных стоек СУЗ представлен на рисунке 1.
Рисунок 1 - Общий вид приборных стоек СУЗ
Пломбирование не предусмотрено.
Программное обеспечение (ПО) СУЗ, предназначенное для реализации функций ИК СУЗ и состоит из следующих компонентов:
- программа подготовки исходных данных;
- «Программа пульта оператора»;
- программа пульта контроля и управления;
- программа «Инженерный пульт»;
- «Программа экспресс-обработки результатов испытаний»;
- динамически загружаемая библиотека «BaseCalcFunc.dll».
Программа подготовки исходных данных предназначена для создания и сопровождения базы исходных данных элементов автоматики.
«Программа пульта оператора» предназначена для управления дискретными элементами автоматики стенда и изделия, представления и регистрации информации, необходимой оператору.
Программа пульта контроля и управления предназначена для управления дискретными элементами автоматики стенда, разработки и отладки алгоритмов регулирования и контроля.
Программа «Инженерный пульт» предназначена для просмотра и анализа состояния каналов СУЗ в режиме реального времени.
«Программа экспресс-обработки результатов испытаний» обеспечивает обработку и представление зарегистрированной информации.
Динамически загружаемая библиотека «BaseCalcFunc.dll» предназначена для преобразования информации измерительных каналов СУЗ.
Для защиты приборных стоек СУЗ, с установленными в них компонентами, предусмотрено закрытие дверей стоек с оборудованием на ключ, сами стойки находятся в защищенном помещении (бункере).
Уровень защита ПО от непреднамеренных и преднамеренных изменений «среднему» в соответствии с Р 50.2.077-2014.
К метрологически значимой части ПО СУЗ относится динамически загружаемая библиотека «BaseCalcFunc.dll». Остальные компоненты ПО относятся к метрологически не значимой части ПО.
Идентификационные данные ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | 10.70076.9-01 12 3 |
| Номер версии (идентификационный номер ПО) | Версия 1 |
| Цифровой идентификатор ПО | 9DB1FB68 |
| Алгоритм вычисления цифрового идентификатора программного обеспечения | CRC32(IEEE 1059-1993) |
Метрологические и технические характеристики СУЗ приведены в таблицах 2, 3.
Таблица 2 - Метрологические характеристики СУЗ________________________________
| Измеряемая величина | Диапазон измерений | Состав ИК | Характеристики погрешностей в рабочих условиях |
| Сила постоянного тока | от 4 до 20 мА | АЧП4-01.Ех -> БРС -> SW-МСКЧ -> СИКОН-М3 | Y = ±0,20% |
| АЧП4-01.Ех -> SW-МСКЧ -> СИКОН-М1 | Y = ±0,20% | ||
| Примечания: Используемые обозначения: Y - пределы допускаемых приведенных к диапазону измерений погрешностей в рабочих условиях. | |||
Таблица 3 - Технические характеристики СУЗ
| Наименование параметра | Значение |
| Напряжение питающей сети переменного тока, В | от 207 до 253 |
| Частота переменного напряжения питающей сети, Гц | от 49 до 51 |
| Напряжение питающей сети постоянного тока, В | от 24 до 34 |
| Рабочие условия применения: | |
| Температура окружающей среды, °С | от +5 до +35 |
| Относительная влажность окружающего воздуха без конденсации, % | до 80 |
| Атмосферное давление, кПа | от 84,0 до 106,0 |
наносится на титульный лист руководства по эксплуатации 36.30315.000.000РЭ «Система управления заправкой изделия (СУЗ). Руководство по эксплуатации» типографским способом.
Таблица 4 - Комплектность поставки
| Наименование | Обозначение | Количество, шт. |
| Каналы измерительные (электрическая часть) системы управления заправкой изделия (СУЗ) ИС-102 | СУЗ | 1 |
| Руководство по эксплуатации | 36.30315.000.000РЭ | 1 |
| Формуляр | 36.30315.000.000 ФО | 1 |
представлены в разделе «Приложение Б» руководства по эксплуатации
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения;
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока».
