Государственный реестр средств измерений

Датчики осадков ДО-04, 86809-22

Датчики осадков Д0-04 (далее - датчики) предназначены для автоматических измерений количества и интенсивности атмосферных осадков.
Карточка СИ
Номер в госреестре 86809-22
Наименование СИ Датчики осадков
Обозначение типа СИ ДО-04
Изготовитель Акционерное общество "Минимакс-94" (АО "Минимакс-94"), г. Москва
Год регистрации 2022
Срок свидетельства 20.09.2027
МПИ (интервал между поверками) 1 год
Описание типа скачать
Методика поверки скачать

Назначение

Датчики осадков ДО-04 (далее - датчики) предназначены для автоматических измерений количества и интенсивности атмосферных осадков.

Описание

Принцип действия датчиков основан на изменении горизонтального инфракрасного луча от передатчика к приемнику при пересечении его частицами атмосферных осадков. При прохождении частиц через луч интенсивность получаемого приемником излучения уменьшается. Устройство обработки датчика осадков фиксирует изменения выходного сигнала и после обработки программным обеспечением выдается формализованное кодовое сообщение об интенсивности и виде осадков. Степень этого уменьшения коррелирует с размером частиц, а продолжительность коррелирует со скоростью падения частиц. Вид осадков определяется по распределению скорости падения серии обнаруженных частиц.

Конструктивно датчики осадков состоят из пыленепроницаемого, влагозащищённого корпуса, в котором размещен блок управления, обработки и регистрации атмосферных осадков и двух пар светоизлучателей и светоприемников, расположенных напротив друг друга. Пары светоизлучатель - светоприемник установлены перпендикулярно друг другу. Датчики закрепляются на опоре при помощи кронштейна.

Для защиты оптических элементов приемников и передатчиков от дождя, снега и грязи оптическая система снабжена специальными экранами. Защита оптических элементов системы датчика от налипания снега, капель воды и образования льда обеспечивается управляемым обогревом приемников и передатчиков.

Датчики осадков могут использоваться как самостоятельное оборудование, а также могут быть использованы для работы в составе метеопостов, метеостанций, автоматизированных дорожных метеостанций или в системах, осуществляющих мониторинг окружающей среды. Измерения осуществляются непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу.

Для обмена информацией используется последовательные интерфейс RS-485 и Ethernet.

Знак поверки наносится на свидетельство о поверке (в случае его оформления) и/или в паспорт. Заводской номер в виде обозначения, состоящего из арабских цифр, наносится на корпус датчика методом гравировки.

Общий вид датчиков представлен на рисунке 1. От несанкционированного доступа предусмотрена пломбировка корпуса датчиков.

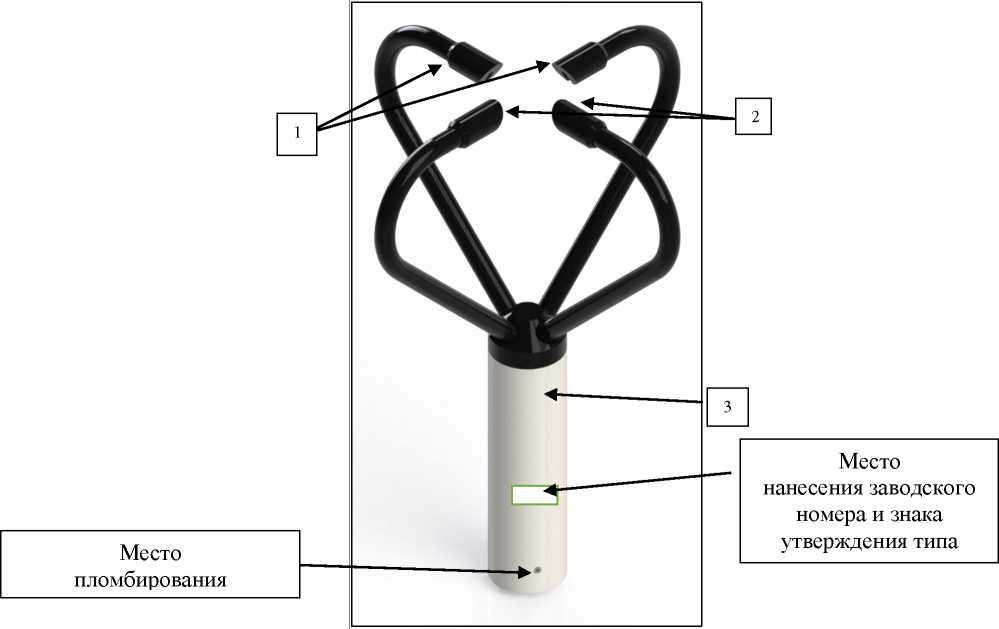

Рисунок 1 - Общая схема датчиков ДО-04 с указанием мест нанесения знака утверждения типа, нанесения заводского номера 1 - пара светоизлучателей, 2 - пара светоприемников, 3 - корпус

Программное обеспечение

Датчики имеют автономное программное обеспечение «DO-04», которое обеспечивает сбор, обработку, архивирование, прием и передачу данных.

Влияние ПО учтено при нормировании метрологических характеристик.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.

Наименование и версия программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

DO-04

Номер версии (идентификационный номер) ПО

не ниже 1.0.0

Технические характеристики

Основные метрологические и технические характеристики приведены в таблицах 2, 3.

Таблица 2 - Метрологические характеристики

Наименование характеристики

Значение

Минимальное измеряемое количество атмосферных осадков, мм

0,2

Пределы допускаемой абсолютной погрешности измерений количества атмосферных осадков, мм

±(0,1 + 0,05 •Хизм*)

Диапазон измерений интенсивности атмосферных осадков, мм/ч

от 0,2 до 200

Пределы допускаемой абсолютной погрешности измерений интенсивности атмосферных осадков, мм/ч

±(0,1 + 0,05^изм**)

*Хизм - измеренное значение количества атмосферных осадков, мм;

**1изм - измеренное значение интенсивности атмосферных осадков, мм/ч

Таблица 3 - Технические характеристики

Наименование характеристики

Значение

Параметры электрического питания:

-напряжение постоянного тока, В

от 10 до 30

Мощность потребления, Вт, не более (при питании напряжением 12 В):

21

Габаритные размеры, мм, не более

ширина

высота

длина

321

463

321

Длина кабеля, мм, не более

5000

Масса, кг, не более

1,5

Условия эксплуатации:

- температура окружающего воздуха, °C - относительная влажность воздуха при температуре +25°C, %

от -50 до +60 от 0 до 100

Средний срок службы, лет, не менее

10

Средняя наработка до отказа, часов, не менее

20000

Знак утверждения типа

фотохимическим способом, тиснением или другими способами нанесения маркировки на корпус, а также типографским способом на титульный лист руководства по эксплуатации. Место нанесения знака утверждения типа СИ приведено на рисунке 1.

Комплектность

Таблица 4 - Комплектность датчиков осадков ДО-04

Наименование

Обозначение

Количество

Датчики осадков ДО-04

ДО-04

1 шт.

Руководство по эксплуатации

МРАШ.408948.004 РЭ

1экз.

Паспорт

МРАШ.408948.004 ПС

1 шт.

Комплект монтажной арматуры

-

1 шт.

Сведения о методах измерений

приведены в руководстве по эксплуатации, раздел 2 «Использование по назначению».

Нормативные документы

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Технические условия МРАШ.408948.004 ТУ «Датчики осадков ДО-04. Технические условия».

Зарегистрировано поверок 300
Поверителей 2
Актуальность данных 06.12.2024
