| Номер в госреестре | 86811-22 |
| Наименование СИ | Усилители измерительные |
| Обозначение типа СИ | Q.series X |
| Изготовитель | "Gantner Instruments GmbH", Австрия |
| Год регистрации | 2022 |
| Срок свидетельства | 20.09.2027 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Усилители измерительные Q.series X (далее - усилители) предназначены для измерений выходных сигналов силы и напряжения постоянного тока, электрического сопротивления постоянному току первичных измерительных преобразователей, выходных сигналов преобразователей термоэлектрических (далее - термопары), термопреобразователей сопротивления, датчиков линейных и угловых перемещений, потенциометрических и тензометрических датчиков, пьезоэлектрических акселерометров и воспроизведений сигналов напряжения постоянного тока.
Принцип действия усилителей основан на измерении выходных электрических сигналов от первичных измерительных преобразователей с последующим преобразованием их в цифровые и аналоговые выходные сигналы.
Конструктивно усилители состоят из одного или нескольких измерительных модулей и корпуса, определяющего следующие конструктивные исполнения усилителей: Q.bloxx, Q.brixx, Q.raxx. Конструктивные исполнения корпусов изготовлены из металла, основной цвет, применяемый при окраске корпусов - серый.
Усилители конструктивного исполнения Q.bloxx предназначены для монтажа на DIN-рейку. Корпуса исполнения Q.bloxx предназначены для установки одного измерительного модуля.
Усилители конструктивного исполнения Q.brixx предназначены для настольного или мобильного применения и выполнены в компактном и прочном алюминиевом корпусе, способном выдерживать удары и вибрации. Корпуса исполнения Q.brixx предназначены для установки до 16 измерительных модулей.
Усилители конструктивного исполнения Q.raxx предназначены для установки в стойку 19 дюймов. Корпуса исполнения Q.raxx предназначены для установки до 13 измерительных модулей.
Измерительные модули выпускаются в базовых модификациях: А103, А104, А105, А106, А107, А108, А111, А116, А146, отличающихся типом входных сигналов, количеством измерительных каналов, пределами допускаемых погрешностей, наличием аналоговых выходных сигналов, потребляемой мощностью, типами коммутационных разъемов.
В состав усилителей также могут входить модули специального назначения для формирования цифровых входов и выходов, оптических входов, связанные контроллеры или шинные преобразователи для сбора, обработки, записи и последующей передачи измерительных данных в системы сбора, автоматизации и управления.
Усилители поддерживают следующие протоколы передачи данных: Localbus, ASCII, Modbus RTU, EtherCAT (LVDS).
Серийные номера наносятся на маркировочную наклейку измерительных модулей усилителей любым технологическим способом в виде цифрового кода.
Общий вид усилителей и модификаций измерительных модулей представлен на рисунках 1 - 9. Место нанесения знака утверждения типа на усилители приведено на рисунках 7 - 9. Место нанесения серийного номера на измерительные модули приведено на рисунках 10 - 12. Нанесение знака поверки на усилители в обязательном порядке не предусмотрено. Пломбирование усилителей не предусмотрено.

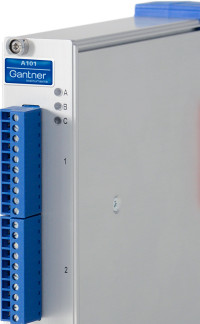

Рисунок 1 - Общий вид модификаций измерительных модулей А103, А104, А105, А106, А107, А108, А111 усилителей измерительных Q.series X (для конструктивного исполнения Q.bloxx)
Рисунок 2 - Общий вид модификаций измерительных модулей А116, А146 усилителей измерительных Q.series X (для конструктивного исполнения Q.bloxx)
Рисунок 3 - Общий вид модификаций измерительных модулей А103, А104, А105, А106, А107, А108, А111 усилителей измерительных Q.series X (для конструктивного исполнения Q.brixx)
Рисунок 4 - Общий вид модификаций измерительных модулей А116, А146 усилителей измерительных Q.series X (для конструктивного исполнения Q.brixx)
Рисунок 5 - Общий вид модификаций измерительных модулей А103, А104, А105, А106, А107, А108, А111 усилителей измерительных Q.series X (для конструктивного исполнения Q.raxx)
Рисунок 6 - Общий вид модификаций измерительных модулей А116, А146 усилителей измерительных Q.series X (для конструктивного исполнения Q.raxx)
Место нанесения знака утверждения типа
Рисунок 8 - Общий вид усилителей измерительных Q.series X конструктивного исполнения Q.brixx и места нанесения знака
Рисунок 7 - Общий вид усилителей измерительных Q.series X конструктивного исполнения Q.bloxx и места нанесения знака
утверждения типа
утверждения типа
Место нанесения знака утверждения типа
Рисунок 9 - Общий вид усилителей измерительных Q.series X конструктивного исполнения Q.raxx и места нанесения знака утверждения типа
Рисунок 10 - Место нанесения серийного номера на модификации измерительных модулей А103, А104, А105, А106, А107, А108, А111 усилителей измерительных Q.series X (для конструктивного исполнения Q.raxx)
Место нанесения серийного номера
Рисунок 11 - Место нанесения серийного номера на модификации измерительных модулей А116, А146 усилителей измерительных Q.series X
(для конструктивного исполнения Q.raxx)
Место нанесения серийного номера
Gsntner Instruments GmbH А-6780 Schruns
Рисунок 12 - Место нанесения серийного номера на модификации измерительных модулей А103, А104, А105, А106, А107, А108, А111, А116, А146 усилителей измерительных Q.series X (для конструктивных исполнений Q.bloxx и Q.brixx)
Программное обеспечение (далее - ПО) усилителей состоит из встроенного и внешнего ПО.
Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения функционирования усилителей и управления интерфейсами связи. Встроенное ПО является метрологически значимым.
Внешнее ПО, устанавливаемое на связанный контроллер, шинный преобразователь или персональный компьютер, позволяет сконфигурировать усилители, регистрировать и сохранять результаты измерений и является метрологически не значимым.
Внешнее ПО позволяет идентифицировать измерительные модули в составе усилителей.
Конструкция усилителей исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики усилителей нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого встроенного ПО усилителей приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого встроенного ПО
| Идентификационные данные | Значение |
| Идентификационное наименование ПО | MK48003 |
| Номер версии (идентификационный номер ПО), не ниже | 0101 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики измерительных модулей модификации А103
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, мВ | ±2 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ | ±50 |
| Диапазон измерений силы постоянного тока, мА 1) | от -25 до +25 |
| Пределы допускаемой абсолютной основной погрешности измерений силы постоянного тока, мкА | ±22 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкА | ±1,3 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) При наличии клеммы SR. | |
Таблица 3 - Метрологические характеристики измерительных модулей модификации А104
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, мВ | от -80 до +80 |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, мкВ | ±10 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ | ±2 |
| Диапазоны измерений выходных сигналов от термопар с номинальной статической характеристикой (далее - НСХ) по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С: - для НСХ типа В - для НСХ типа E - для НСХ типа К - для НСХ типа J - для НСХ типа L - для НСХ типа N - для НСХ типов R, S - для НСХ типа T | от +400 до +1820 от -270 до +1000 от -270 до +1372 от -100 до +1000 от -200 до +800 от -270 до +1300 от -50 до +1768 от -270 до +400 |
| Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С: - для НСХ типа В - для НСХ типа Е 3) - для НСХ типа К 4) - для НСХ типа Е, К, N 5) - для НСХ типа J, L - для НСХ типа N 6) - для НСХ типа R, S - для НСХ типа T 7) - для НСХ типа T 8) | ±1,5 1); ±2,5 2) ±0,8 1); ±1,0 2) ±0,8 1); ±1,0 2) ±0,5 1); ±1,0 2) ±0,5 1); ±1,0 2) ±0,8 1); ±1,0 2) ±1,0 1); ±1,5 2) ±0,8 1); ±1,0 2) ±0,5 1); ±1,0 2) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, °С | ±0,05 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) С компенсацией температуры холодного спая. 2) Без компенсации температуры холодного спая. 3) Для поддиапазона измерений от -270 до -100 °С включ. 4) Для поддиапазонов измерений от -270 до -100 °С включ. и св. +1000 до +1372 °С включ. 5) Для поддиапазона измерений св. -100 до +1000 °С включ. 6) Для поддиапазонов измерений от -270 до -100 °С включ. и св. +1000 до +1300 °С включ. 7) Для поддиапазона измерений от -270 до -100 °С включ. 8) Для поддиапазона измерений св. -100 до +400 °С включ. | |
Таблица 4 - Метрологические характеристики измерительных модулей модификации А105
| Наименование характеристики | Значение |
| Диапазоны измерений выходных сигналов от термопреобразователей сопротивления с НСХ по ГОСТ 6651-2009 в температурном эквиваленте, °С: | |
| - для НСХ Pt100 | от -200 до +850 |
| - для НСХ Pt1000 | от -200 до +850 |
| Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009 в температурном эквиваленте, °С | ±0,05 1); ±0,1 2) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от термопреобразователей сопротивления с НСХ Pt100 в температурном эквиваленте, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, °С | ±0,02 1); ±0,04 2) |
| Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопреобразователей сопротивления с НСХ Pt1000 по ГОСТ 6651-2009 в температурном эквиваленте, °С | ±0,1 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от термопреобразователей сопротивления с НСХ Pt1000 в температурном эквиваленте, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, °С | ±0,1 |
| Диапазоны измерений электрического сопротивления постоянному току, Ом | от 0 до 400; от 0 до 4000 |
| Пределы допускаемой абсолютной основной погрешности измерений электрического сопротивления постоянному току, Ом | ±0,015 3); ±0,4 4) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений электрического сопротивления постоянному току, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, Ом | ±0,01 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) Для поддиапазона измерений от -200 до +350 °С включ. 2) Для поддиапазона измерений св. +350 до +850 °С включ. 3) Для диапазона измерений от 0 до 400 Ом. 4) Для диапазона измерений от 0 до 4000 Ом. | |
Таблица 5 - Метрологические характеристики измерительных модулей модификации А106
| Наименование характеристики | Значение |
| Диапазоны измерений выходных сигналов от тензометрических датчиков, мВ/В | от -1,25 до +1,25 1); от -2,5 до +2,5 1) 2); от -5 до +5 2); от -25 до +25 1); от -50 до +50 1) 2); от -100 до +100 1) 2); |
| Наименование характеристики | Значение |
| от -200 до +200 1) 2); от -400 до +400 2); от -500 до +500 1); от -1000 до +1000 2) | |
| Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания постоянного тока мостовой схемы тензометрических датчиков), мкВ/В | ±0,2 1); ±2,0 2) |
| Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков (при напряжении питания переменного тока мостовой схемы тензометрических датчиков), мкВ/В | ±0,2 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от тензометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ/В | ±0,2 |
| Диапазоны измерений выходных сигналов от датчиков линейных и угловых перемещений, мВ/В | от -1,25 до +1,25 3); от -2,5 до +2,5 3) 4); от -5 до +5 4); от -25 до +25 3); от -50 до +50 3) 4); от -100 до +100 3) 4); от -200 до +200 3) 4); от -400 до +400 4); от -500 до +500 3); от -1000 до +1000 4) |
| Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от датчиков линейных и угловых перемещений, мкВ/В | ±0,2 3); ±2,0 4) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от датчиков линейных и угловых перемещений, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ/В | ±0,2 |
| Диапазон воспроизведений напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой абсолютной основной погрешности воспроизведений напряжения постоянного тока, мВ | ±2 |
| Пределы допускаемой абсолютной дополнительной погрешности воспроизведений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мВ | ±1 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) При напряжении питания постоянного тока мостовой схемы тензометрических датчиков и напряжении питания переменного тока мостовой схемы тензометрических датчиков с несущей частотой 600 Гц и 4,8 кГц равным 5 В. 2) При напряжении питания постоянного тока мостовой схемы тензометрических | |
| Наименование характеристики | Значение |
| датчиков и напряжении питания переменного тока мостовой схемы тензометрических датчиков с несущей частотой 600 Гц и 4,8 кГц равным 2,5 В. 3) При напряжении питания переменного тока мостовой схемы датчиков линейных и угловых перемещений с несущей частотой 600 Гц и 4,8 кГц равным 5 В. 4) При напряжении питания переменного тока мостовой схемы датчиков линейных и угловых перемещений с несущей частотой 600 Гц и 4,8 кГц равным 2,5 В. | |
Таблица 6 - Метрологические характеристики измерительных модулей модификации А107
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока | от -10 до +10 В; от -1 до +1 В; от -100 до +100 мВ |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока | ±2 мВ 1); ±200 мкВ 2); ±20 мкВ 3) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С | ±500 мкВ 1); ±50 мкВ 2) ±5 мкВ 3) |
| Диапазон измерений силы постоянного тока, мА | от -25 до +25 |
| Пределы допускаемой абсолютной основной погрешности измерений силы постоянного тока, мкА | ±5 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкА | ±1 |
| Диапазоны измерений электрического сопротивления постоянному току | от 0 до 400 Ом 4); от 0 до 4 кОм 5); от 0 до 100 кОм 5) |
| Пределы допускаемой абсолютной основной погрешности измерений электрического сопротивления постоянному току, Ом | ±0,1 6) ±17) ±100 8) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений электрического сопротивления постоянному току, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мОм | ±10 |
| Диапазон измерений выходных сигналов от потенциометрических датчиков, кОм | от 1 до 10 |
| Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от потенциометрических датчиков, Ом | ±2 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от потенциометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мОм | ±10 |
| Диапазоны измерений выходных сигналов от термопреобразователей сопротивления с НСХ Pt100 и Pt1000 по ГОСТ 6651-2009 в температурном эквиваленте, °С | от -200 до +850 |
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопреобразователей сопротивления с НСХ Pt100 по ГОСТ 6651-2009 в температурном эквиваленте, °С | ±0,25 5) |
| Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопреобразователей сопротивления с НСХ Pt1000 по ГОСТ 6651-2009 в температурном эквиваленте, °С | ±15) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от термопреобразователей сопротивления с НСХ Pt100 и Pt1000 по ГОСТ 6651-2009, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мОм | ±10 |
| Диапазоны измерений выходных сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С: - для НСХ типа В - для НСХ типа E - для НСХ типа К - для НСХ типа J - для НСХ типа L - для НСХ типа N - для НСХ типов R, S - для НСХ типа T | от +400 до +1820 от -270 до +1000 от -270 до +1372 от -100 до +1000 от -200 до +800 от -270 до +1300 от -50 до +1768 от -270 до +400 |
| Пределы допускаемой абсолютной основной погрешности измерений сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, °С: - для НСХ типа В - для НСХ типа Е 10) - для НСХ типа К 11) - для НСХ типа Е, K, N 12) - для НСХ типа L, J - для НСХ типа N 13) - для НСХ типа R, S - для НСХ типа T 14) | ±1,5 9) ±1,0 9) ±1,0 9) ±0,7 9) ±0,7 9) ±1,0 9) ±1,2 9) ±1,0 9) |
| - для НСХ типа T 15) | ±0,7 9) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от термопар с НСХ по ГОСТ Р 8.585-2001 в температурном эквиваленте, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, °С | ±0,2 |
| Пределы допускаемой абсолютной погрешности компенсации температуры холодного спая, °С | ±0,3 |
| Диапазоны измерений выходных сигналов от тензометрических датчиков, мВ/В | от -2,5 до +2,5; от -50 до +50; от -500 до +500 |
| Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков, мкВ/В | ±1,25 16) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от тензометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые | ±0,2 |
| Наименование характеристики | Значение |
| 10 °С, мкВ/В | |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) Для диапазона измерений напряжения постоянного тока от -10 до +10 В. 2) Для диапазона измерений напряжения постоянного тока от -1 до +1 В. 3) Для диапазона измерений напряжения постоянного тока от -100 до +100 мВ. 4) Для двухпроводной схемы подключений. 5) Для двухпроводной, трехпроводной и четырехпроводной схемы подключений. 6) Для диапазона измерений от 0 до 400 Ом. 7) Для диапазона измерений от 0 до 4 кОм. 8) Для диапазона измерений от 0 до 100 кОм. 9) С компенсацией температуры холодного спая. 10) Для поддиапазона измерений от -270 до -100 °С включ. 11) Для поддиапазонов измерений от -270 до -100 °С включ. и св. +1000 до +1372 °С включ. 12) Для поддиапазона измерений св. -100 до +1000 °С включ. 13) Для поддиапазонов измерений от -270 до -100 °С включ. и св. +1000 до +1300 °С включ. 14) Для поддиапазона измерений от -270 до -100 °С включ. 15) Для поддиапазона измерений св. -100 до +400 °С включ. 16) При напряжении питания постоянного тока мостовой схемы тензометрических датчиков равном 2,5 В. | |
Таблица 7 - Метрологические характеристики измерительных модулей модификации А108
| Наименование характеристики | Значение |
| Диапазон измерений напряжения постоянного тока, В | от -10 до +10 |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока, мВ | ±2 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ | ±200 |
| Диапазон измерений силы постоянного тока, мА 1) | от -25 до +25 |
| Пределы допускаемой абсолютной основной погрешности измерений силы постоянного тока, мкА | ±22 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений силы постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкА | ±3,75 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) При наличии клеммы SR. | |
Таблица 8 - Метрологические характеристики измерительных модулей модификации А111
| Наименование характеристики | Значение |
| Диапазоны измерений напряжения постоянного тока | от -10 до +10 В; от -1 до +1 В; от -100 до +100 мВ |
| Пределы допускаемой абсолютной основной погрешности измерений напряжения постоянного тока | ±2 мВ 1); ±200 мкВ 2); ±20 мкВ 3) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений напряжения постоянного тока, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С | ±50 мкВ |
| Диапазоны измерений выходных сигналов от пьезоэлектрических акселерометров, В | от -10 до +10; от -1 до +1 |
| Пределы допускаемой абсолютной погрешности измерений выходных сигналов от пьезоэлектрических акселерометров, мВ | ±1 мВ 2); ±10 мВ 1) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от пьезоэлектрических акселерометров, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ | ±50 мкВ |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) Для диапазона измерений напряжения постоянного тока от -10 до +10 В. 2) Для диапазона измерений напряжения постоянного тока от -1 до +1 В. 3) Для диапазона измерений напряжения постоянного тока от -100 до +100 мВ. | |
Таблица 9 - Метрологические характеристики измерительных модулей модификации А116
| Наименование характеристики | Значение |
| Диапазоны измерений выходных сигналов от тензометрических датчиков, мВ/В | от -1 до +1; от -2,5 до +2,5; от -10 до +10 |
| Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков, мкВ/В | ±0,2 1) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от тензометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ/В | ±0,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) При напряжении питания постоянного тока мостовой схемы тензометрических датчиков равном 2 или 4 В. | |
Таблица 10 - Метрологические характеристики измерительных модулей модификации А146
| Наименование характеристики | Значение |
| Диапазоны измерений выходных сигналов от тензометрических датчиков, мВ/В | от -2 до +2; от -20 до +20 |
| Пределы допускаемой абсолютной основной погрешности измерений выходных сигналов от тензометрических датчиков, мкВ/В | ±0,2 1) |
| Пределы допускаемой абсолютной дополнительной погрешности измерений выходных сигналов от тензометрических датчиков, при изменении температуры окружающей среды от нормальных условий измерений в диапазоне рабочих условий измерений, на каждые 10 °С, мкВ/В | ±0,5 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % | от +15 до +25 от 30 до 80 |
| 1) При напряжении питания постоянного тока мостовой схемы тензометрических датчиков равном 2 В. | |
Таблица 11 - Основные технические характеристики
| Наименование характеристики | Значение |
| Количество входных аналоговых каналов, шт.: | |
| - для измерительных модулей модификации А146 | 16 |
| - для измерительных модулей модификаций А103, А104, А108, А116 | 8 |
| - для измерительных модулей модификаций А105, А107, А111 | 4 |
| - для измерительных модулей модификации А106 | 2 |
| Количество выходных аналоговых каналов, предназначенных для воспроизведений сигналов напряжения постоянного тока для измерительных модулей модификации А106, шт. | 2 |
| Параметры электрического питания напряжения постоянного тока, В | от 10 до 30 |
| Потребляемая мощность, Вт, не более: | |
| - для измерительных модулей модификаций А103, А104, А108, А146 | 2 |
| - для измерительных модулей модификаций А105, А106, А107, А111, А116 | 2,5 |
| Габаритные размеры (ширинахвысотахглубина), мм, не более: | |
| - для конструктивного исполнения усилителей Q.bloxx | 30х145х135 |
| - для конструктивного исполнения усилителей Q.brixx | 610x140x180 |
| - для конструктивного исполнения усилителей Q.raxx | 540x140x235 |
| - для измерительных модулей A103, А104, А105, А106, А107, А108, А111, А116, А146 | 30x145x125 |
| Масса, кг, не более: | |
| - для конструктивного исполнения усилителей Q.bloxx | 0,5 |
| - для конструктивного исполнения усилителей Q.brixx | 12 |
| - для конструктивного исполнения усилителей Q.raxx | 6 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре окружающей среды +50 °С, % | от -20 до +60 до 95 |
| Средняя наработка на отказ, ч | 80000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации типографским способом и на маркировочную наклейку усилителей любым технологическим способом.
Таблица 12 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Усилитель измерительный Q.series X | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
приведены в пункте 5.5.4 «Методы измерений усилителей измерительных Q.series X» руководства по эксплуатации «Усилители измерительные Q.series X. Руководство по эксплуатации».
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 3 сентября 2021 г. № 1942 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2409 Гц»;
Руководство по обеспечению качества продукции компании «Gantner Instruments GmbH».
