| Номер в госреестре | 86815-22 |
| Наименование СИ | Измерители ТЭДС термопар |
| Обозначение типа СИ | Термостанция ВТ-96 |
| Изготовитель | Общество с ограниченной ответственностью "VXI-Системы" (ООО "VXI-Системы"), г. Москва, г. Зеленоград |
| Год регистрации | 2022 |
| Срок свидетельства | 20.09.2027 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Измерители ТЭДС термопар «Термостанция ВТ-96» (далее - ВТ-96) предназначены для измерений термоэлектродвижущей силы (далее - ТЭДС) термопар.
Принцип действия ВТ-96 основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения постоянного тока в двоичный цифровой код, доступный для чтения программой пользователя. ВТ-96 обеспечивают регистрацию сигналов от следующих типов термопар по ГОСТ Р 8.585-2001: R, S, B, J, T, E, K, N, A-1, А-2, А-3, L, М в температурном эквиваленте.
Конструктивно ВТ-96 представляют собой закрытую конструкцию, состоящую из кожуха и находящихся внутри плат (плата Power HM, плата индикации, плата USB HM-LXI, плата MT120C, блок плат терморазъемов).
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид ВТ-96 представлен на рисунке 1. Задняя панель ВТ-96 с указанием мест нанесения знака утверждения типа и заводского номера представлена на рисунке 2. Нанесение знака поверки на ВТ-96 в обязательном порядке не предусмотрено.
Пломбирование ВТ-96 не предусмотрено.

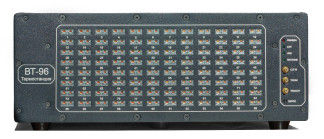

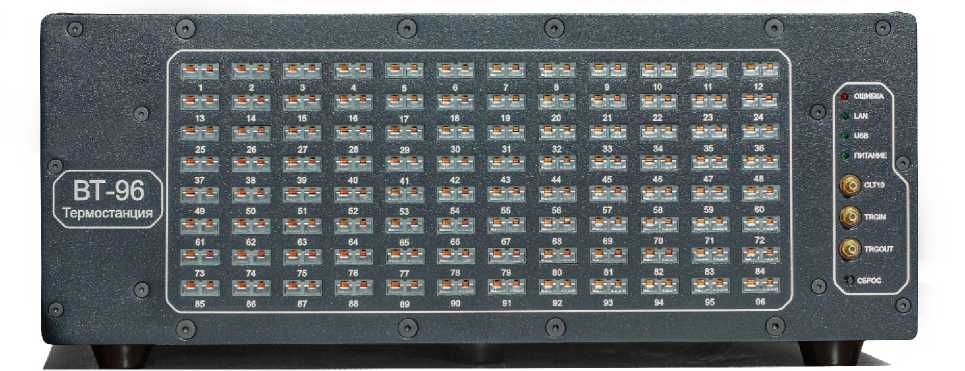

Рисунок 1 - Общий вид ВТ-96
Место нанесения знака утверждения типа
Место нанесения заводского номера

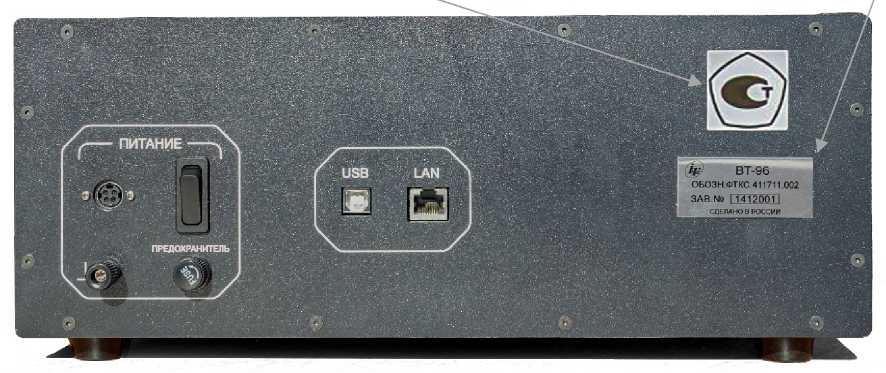

Рисунок 2 - Задняя панель ВТ-96 с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение (далее - ПО) ВТ96 состоит из встроенного ПО, которое выполняет следующие функции:
- считывание измерительной информации;
- передачу измерительной информации ПО верхнего уровня;
- протоколирование измерительной информации.
Конструкция ВТ96 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Метрологически значимая часть ПО выделена в файлы библиотеки математических функций untermo_math.dll.
Метрологические характеристики ВТ96 нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО ВТ96 приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Untermo math.dll |
| Номер версии ПО (идентификационный код), не ниже | 1.0 |
| Цифровой идентификатор ПО | d0ba6a26 |
| Алгоритм вычисления цифрового идентификатора ПО | CRC32 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Поддиапазон измерений ТЭДС термопар по ГОСТ Р 8.585-2001, мВ: | |
| - типа R | от 0,0 до +20,5 |
| - типа S | от 0,0 до +18,0 |
| - типа В | от 0,5 до +13,0 |
| - типа J | от -8,0 до +69,0 |
| - типа T | от -5,0 до +20,5 |
| - типа E | от -9,0 до +76,0 |
| - типа K | от -5,0 до +54,0 |
| Наименование характеристики | Значение |
| - типа N - типа A-1 - типа A-2 - типа A-3 - типа L - типа M | от -3,5 до +47,0 от 0,0 до +33,0 от 0,0 до +26,5 от 0,0 до +26,5 от -9,0 до +66,0 от -6,0 до +4,0 |
| Пределы допускаемой абсолютной основной погрешности измерений ТЭДС термопар по ГОСТ Р 8.585-2001, мВ | ±0,020 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений ТЭДС термопар по ГОСТ Р 8.585-2001 от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, мВ | ±0,001 |
| Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °C, % - атмосферное давление, кПа | от +18 до +22 до 80 от 84,0 до 106,7 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Параметры электрического питания (при использовании внешнего блока питания AC-DC): - напряжение переменного тока, В - частота переменного тока, Гц | 220±22 50±1 |
| Электрическое сопротивление изоляции гальванической развязки, МОм, не менее | 20 |
| Электрическая прочность изоляции, В, не менее | 200 |
| Потребляемая мощность, Вт, не менее | 30 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 430,7x358,0x146,3 |
| Масса (без учета массы внешнего блока питания AC-DC), кг, не более | 6,5 |
| Количество измерительных каналов | 96 |
| Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность при температуре +25 °C, % - атмосферное давление, кПа | от +5 до +40 до 90 от 84,0 до 106,7 |
| Средняя наработка на отказ, ч | 20000 |
| Средний срок службы, лет | 10 |
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус ВТ96 любым технологическим способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Измеритель ТЭДС термопар «Термостанция ВТ-96» | - | 1 шт. |
| Руководство по эксплуатации | ФТКС.411711.002РЭ | 1 экз. |
| Паспорт | ФТКС.411711.002ПС | 1 экз. |
| Программное обеспечение на CD (компакт-дисках) | - | 1 шт. |
приведены в разделе 1 «Описание и работа» руководства по эксплуатации ФТКС.411711.002РЭ.
ГОСТ Р 51884-2002 «Магистраль VME, расширенная для контрольноизмерительной аппаратуры (магистраль VXI) общие технические требования»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
ФТКС.411711.002ТУ «Измерители ТЭДС термопар «Термостанция ВТ-96». Технические условия».
